Замена тэна в стиральной машине — пошаговая инструкция, советы

Причины поломки тэна

Ни один производитель стиральных машин самостоятельно не производит все комплектующие, значительная их часть производится под заказ на родственных предприятиях. В результате увеличиваются риски поставки некачественного товара. Ответственные производители отправляют своих представителей к поставщикам для проверки всего процесса и продуктов на месте, а хакеры покупают то, что дешевле. В результате выходят из строя нагревательные элементы. Это самая частая причина поломок. Но есть и объективные факторы, связанные с условиями эксплуатации.

1. Перегорела змеевик ТЭНа или датчик управления. В деревнях часто скачки напряжения в сети, из-за сильного ветра возможно заваливание проводов на воздушных линиях электропередачи. В результате вместо 220 В напряжение 380 В. Сгорает либо ТЭН, либо автоматика, либо все вместе.



   Одной из причин разрыва может быть сгоревшая спираль

2. Плохое качество воды. Чаще всего вода имеет высокую концентрацию кальция, при высоких температурах затвердевает и оседает на поверхности нагревательного элемента. Кальций сильно ухудшает теплопередачу, что значительно снижает эффективность нагрева. Но это не все проблемы, связанные с твердыми отложениями кальция. Они вызывают значительное повышение температуры нагрева нихромовой спирали, она не рассчитана на такие режимы и быстро сгорает. Высокая температура нагрева змеевика приводит к перегреву металлического корпуса и его возгоранию.

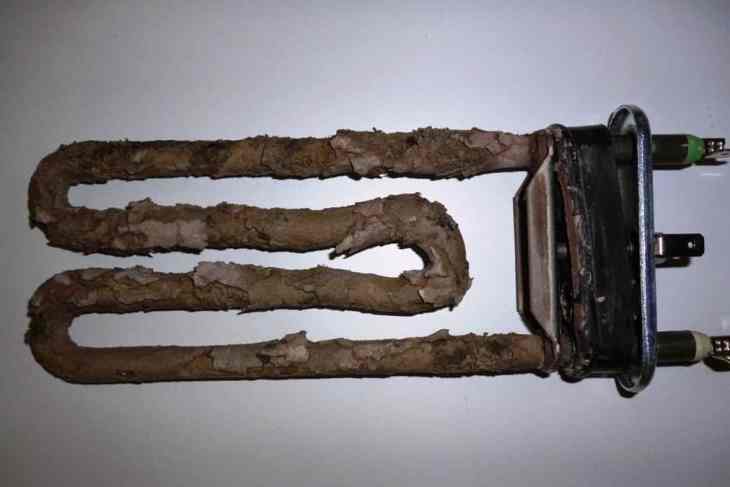

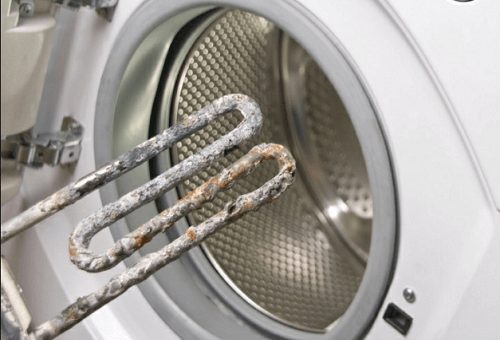

   Отложения кальция часто становятся причиной выхода из строя ТЭНа

Цены на ТЭН для стиральной машины

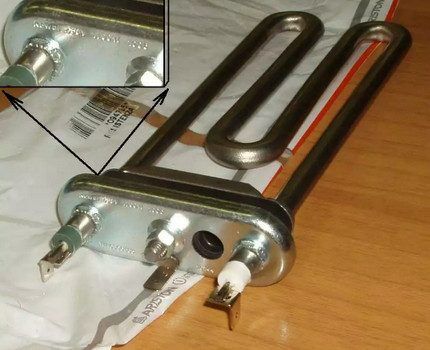

Нагревательный элемент для стиральной машины

Это интересно: как выбрать вытяжной вентилятор для ванной, туалета, кухни — узнаем подробно

Как определить, где расположен нагреватель

Нагревательный элемент расположен на дне бака. В зависимости от производителя оборудования нагревательный элемент может располагаться спереди или сзади корпуса. Большинство брендов, таких как Candy, Indesit, Zanussi, Ariston, Electrolux, Atlant, предоставляют доступ к обогревателю через заднюю часть стиральной машины. Компании Samsung, Bosch, LG размещают ТЭН спереди, под барабаном.

Для определения расположения детали необходимо соблюдать размеры задней части станка. Если на спинке большая съемная поверхность, скорее всего, там ТЭН. Если откручивается только небольшая крышка на задней панели, нужно искать выход для ТЭНа через переднюю панель. Определить положение детали по внешним меткам не всегда удается, поэтому искать положение лучше всего с обратной стороны — ее проще снять и прикрутить на место.

Аристон, Электролюкс, Занусси, Канди, Индезит, Атлант, Беко

В стиральных машинах этих марок ТЭН расположен сзади, и для его замены нужно разобрать заднюю крышку машины:

• Откручиваем крепежные винты заглушки на задней стенке;
• Отсоедините вилку;

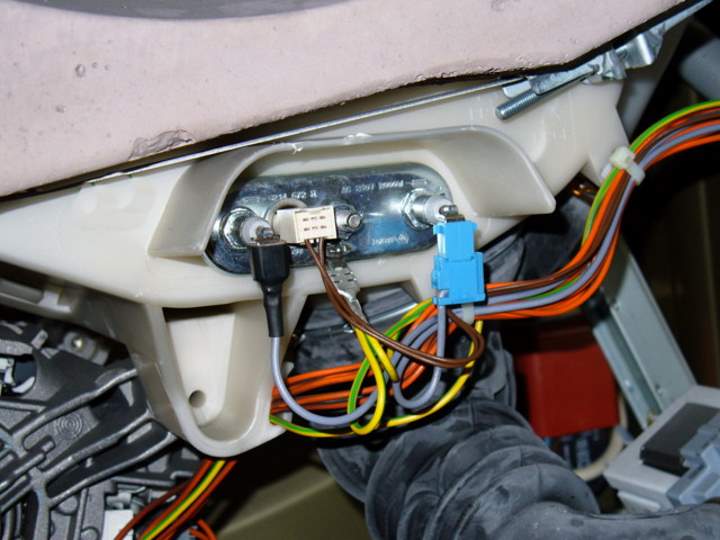

• Отсоедините провода, идущие к ТЭНу, предварительно запомнив схему подключения.

Чтобы не запутать подключение проводов и не сломать стиральную машину при сборке машины, рекомендуется сфотографировать проводку, подключенную к ТЭНу. Обычно фаза и ноль находятся по краям (обычно синий и красный). Посередине — провод заземления — зелено-желтый.

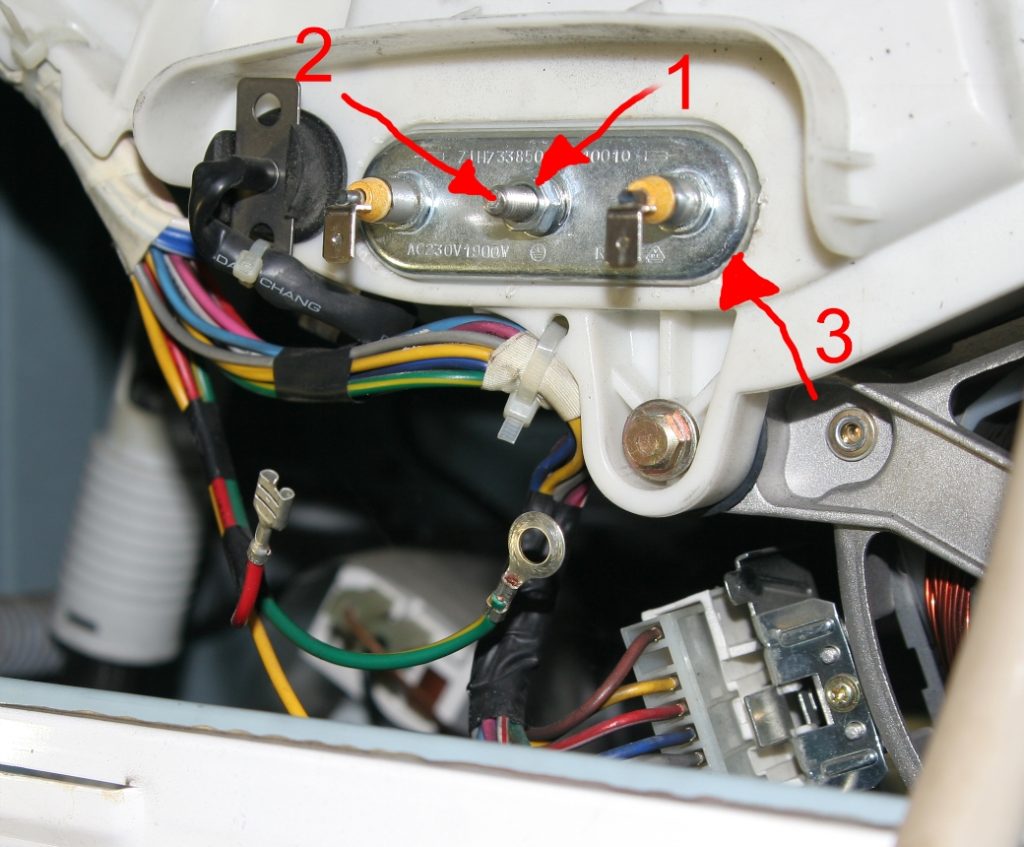

На самом ТЭНе между блоком питания и корпусом есть датчик температуры — пластиковый разъем с защелкой. Чтобы снять ТЭН, необходимо аккуратно отсоединить все провода.

В центре нагревательного элемента находится гайка. Его следует ослаблять, не поворачивая полностью. Он служит для растягивания резиновой прокладки, уплотняющей соединение. После откручивания гайки ее нужно вместе с болтом утопить внутрь, в результате прокладка окончательно ослабнет и ТЭН можно будет вытащить из бака.

Это теоретически, хотя на практике очень часто резина со временем принимает конфигурацию бака и мешает свободному выходу нагревателя из бака. Вам нужно будет поддеть обогреватель по кругу, чтобы снять его.

См. Также: Правильные условия хранения и срок годности охлажденного свежего мяса

При замене ТЭН снятый со старого ТЭН термодатчик переставляют на новый. Как правило, эти датчики не ломаются и покупать новый нет смысла. Иногда в некоторых стиральных машинах марки Electrolux корпус состоит из пары монолитных деталей, однако в этом случае придется откручивать заднюю крышку корпуса.

Тэн для стиральной машины Miele 2650W, 280mm

2670,00 рублей

Мощность: 2650Вт. Длина: 280 мм. Отверстие для датчика: нет. Резиновый воротник: нет. Внутренняя складка: 240 мм. Клеммы: 1 + 1. Предохранитель: Нет

Добавить в корзину

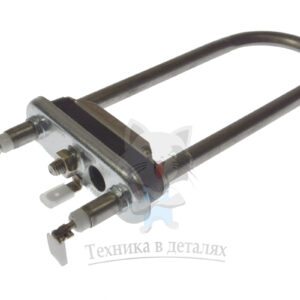

Тэн для стиральной машины Самсунг

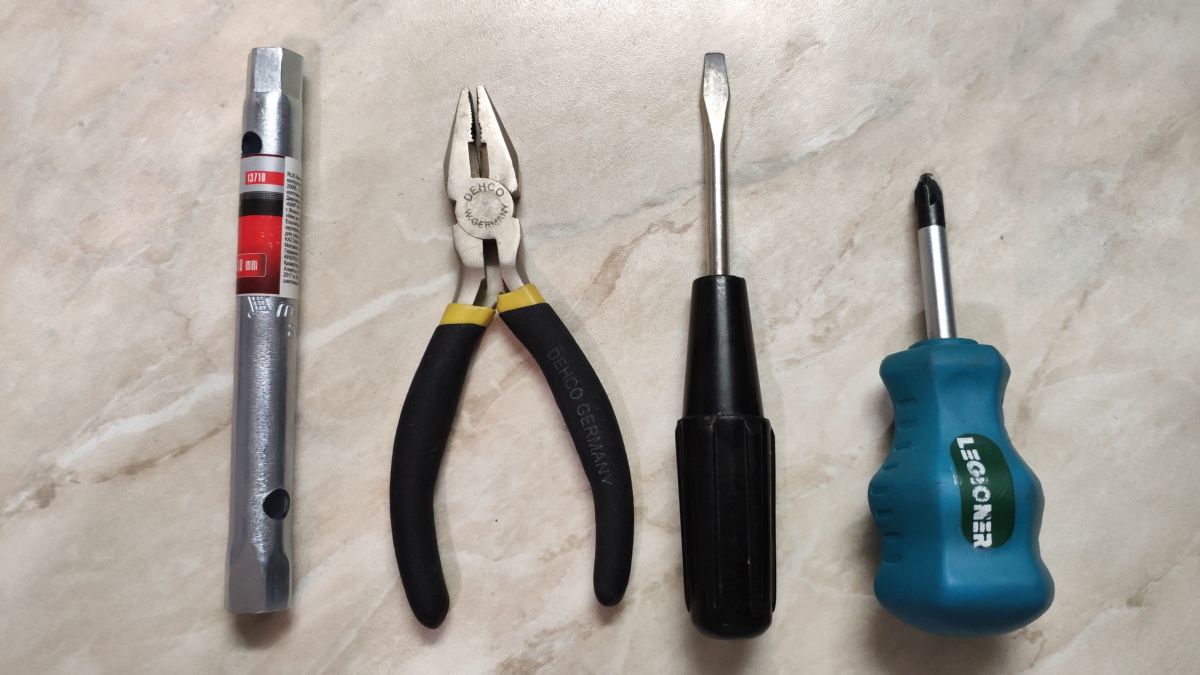

Что потребуется из инструментов

• отвертка плоская и крестообразная со средним наконечником;
• трубка ключа 8 на 10;
• плоскогубцы;
• мультиметр для измерения напряжений и сопротивлений (опция).

Ход работы по замене ТЭНа в стиральной машине

После отключения стиральной машины от электросети и коммуникаций ее нужно отодвинуть от стены. Итак, сделайте это:

1. В SMA с ТЭНом, расположенным сзади, откручиваем болты по периметру задней панели. Оставь это в стороне. Под баком вы увидите обогреватель.

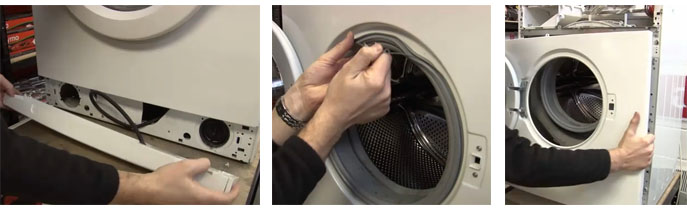

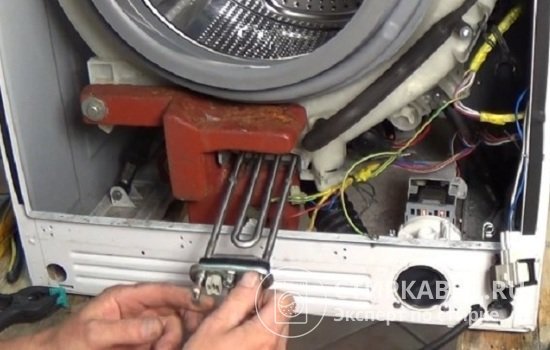

2. Чтобы получить доступ к нагревательному элементу спереди, снимите кювету для моющих средств. Выверните винты панели управления и освободите защелки. Теперь снимите цокольную панель и слейте воду из сливного фильтра.
   Открыв дверцу люка, снимите манжету и вставьте ее в резервуар. Открутив верхний и нижний винты, отодвиньте панель в сторону.
   Нагревательный элемент находится под баком.

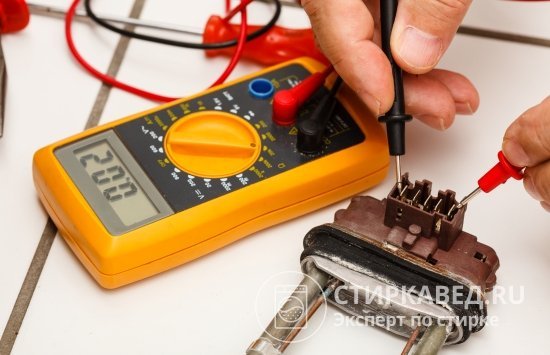

Перед тем, как менять ТЭН, нужно его проверить. Это можно сделать, не снимая элемент с места. Вам понадобится тестер, настроенный в режиме омметра. Сделай это:

• Отсоедините все разъемы жгута от ТЭНа.
• Подключите щупы тестера к контактам нагревателя.

• Измерьте сопротивление: нормой считаются значения 20-30 Ом.

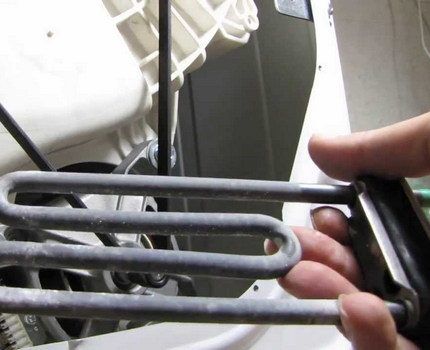

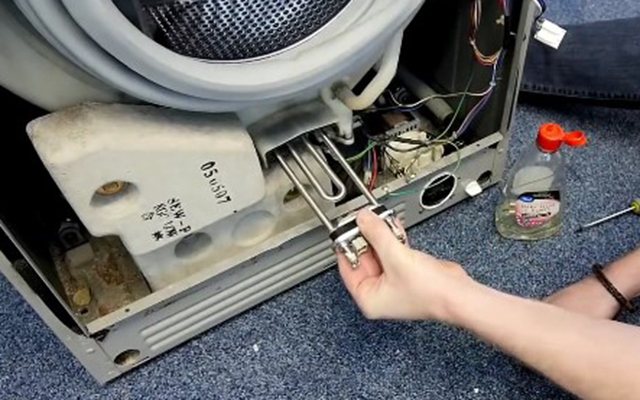

Чтобы снять нагреватель с машины, ослабьте гайку на центральном болте и вставьте ее в бак. Подденьте края отверткой и вытащите элемент.

Теперь как вставить и подключить ТЭН в стиральную машину: возьмите новый ТЭН, вставьте его в розетку, затяните гайку и подключите проводку.

Осталось собрать машину и запустить ее на испытания.

Зная, как заменить и установить ТЭН в стиральной машине, вы легко справитесь с ремонтом самостоятельно. Видео по теме поможет вам:

Причины, снижающие рабочий ресурс и приводящие к поломке ТЭНов

Не секрет, что качество водопроводной воды, особенно в домах с устаревшими системами водоснабжения, оставляет желать лучшего. Большое количество минеральных примесей и оксида железа, содержащихся в воде, попадающей в стиральную машину, приводит к различным видам отложений и накипи на нагревательном элементе. В результате ухудшается теплоотдача, токопроводящая нить накаливания перегревается и сгорает. Во многих случаях проблема решается установкой в ​​водопроводе специальных фильтров.

Подробнее об отсутствии нагрева воды читайте в статье: Стиральная машина не греет воду, причины и способы устранения поломки

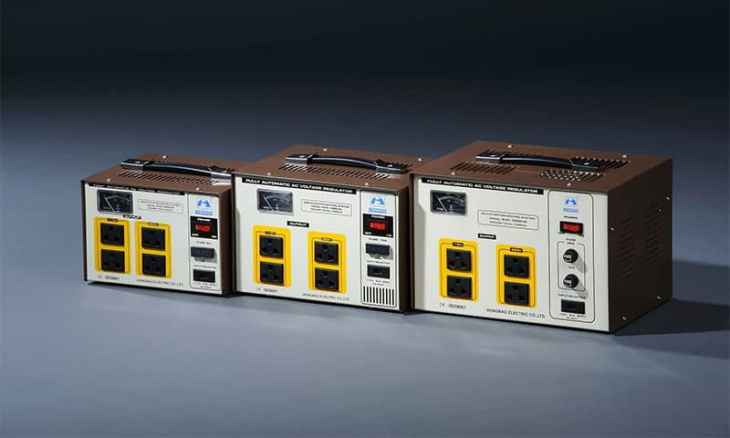

Домашняя электросеть может быть нестабильной, что может привести к критическим перепадам напряжения. В таких случаях может выйти из строя нагревательный элемент, а также другие электрические части стиральной машины. Хорошие хозяева, заботясь о состоянии своей бытовой техники, устанавливают на всю квартиру фиксированный стабилизатор напряжения, предохраняющий от скачков напряжения. Вы также можете установить переносной стабилизатор напряжения специально для вашей стиральной машины.

Стиральные машины рассчитаны на долгую работу, поэтому правильный уход значительно продлит их жизнь. Использование специальных средств типа «Калгон» или «Удаление накипи», предотвращающих образование накипи, не только увеличит срок службы нагревательного элемента, но и снизит потребление энергии.

Как узнать, что нагревательный элемент не работает

В связи с тем, что открыть бак во время стирки невозможно, необходимо знать поломку ТЭНа по косвенным признакам.

Вы можете приблизительно рассчитать время, за которое грязная вода сливается в канализацию перед ополаскиванием и в это время касается поверхности трубы. Если жарко, то все в норме, если холодно, нужно менять ТЭН. Но не у всех есть возможность это сделать. По каким еще признакам можно заметить поломку ТЭНа?

1. Качество стирки значительно ухудшилось. Она также не увеличивается при смене использованного моющего средства и повышении температуры нагрева на панели управления.
2. Значительно снижено потребление электроэнергии во время стирки. Следует помнить, что машина использует не менее 80% всей энергии для нагрева воды.
3. Стиральная машина отключилась сама или сработали автоматические выключатели электрозащитной арматуры. Такие ситуации наблюдаются при заливке машины водой. Если у вас есть такой чехол, немедленно отключите устройство от источника питания и не используйте его, пока не отремонтируете.

Если качество стирки заметно ухудшилось, необходимо проверить исправен ли ТЭН

Важный. К сожалению, большинство жилых домов и квартир старых проектов не имеют заземления, что значительно увеличивает риск получения травм. При первых признаках короткого замыкания как можно скорее отключите электрооборудование и вызовите профессионального электрика или устраните проблему самостоятельно. Но для этого необходимо иметь специальные инструменты и приспособления, знать требования ПУЭ.

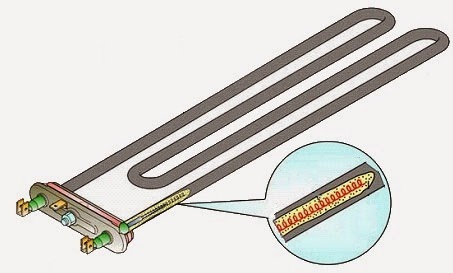

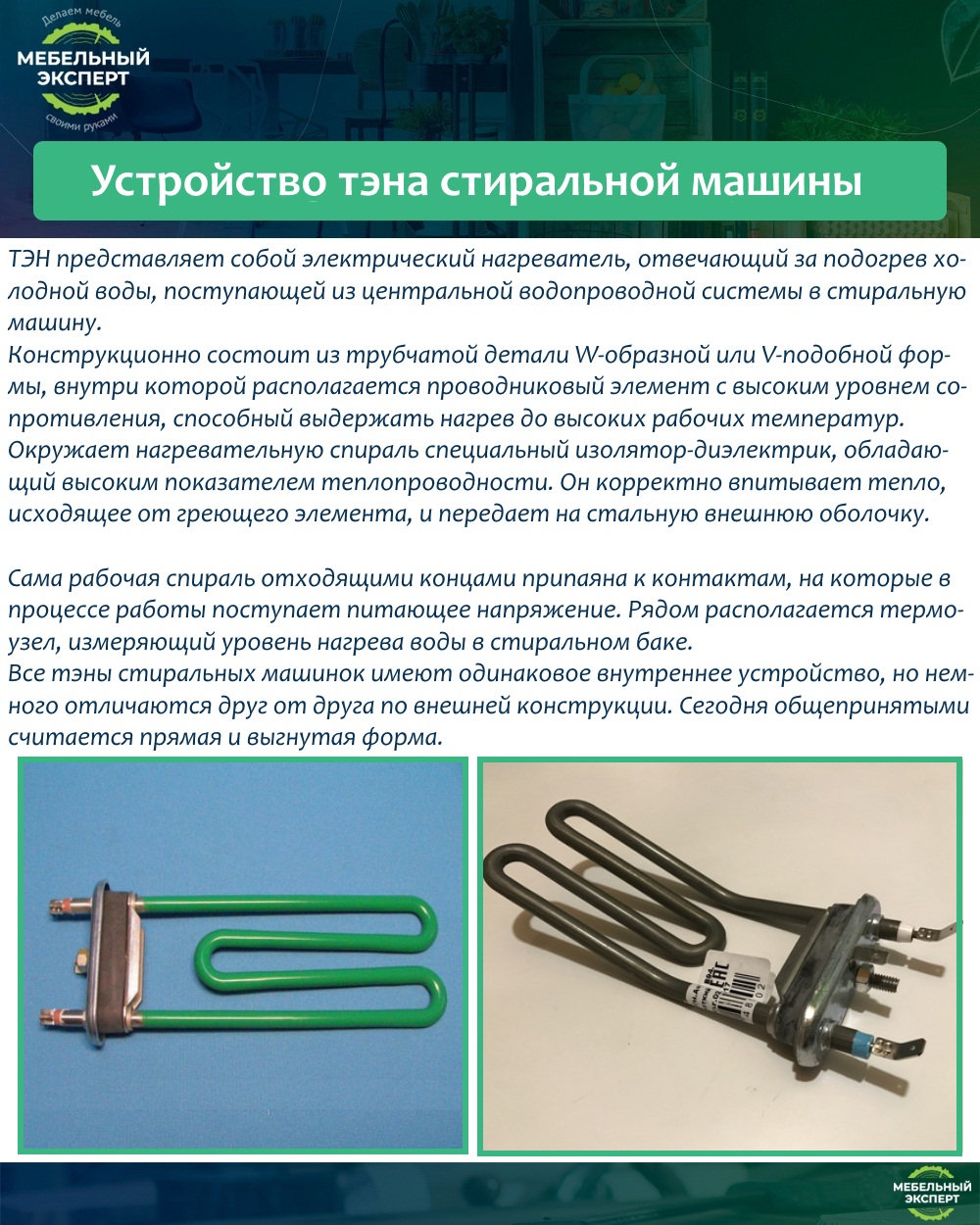

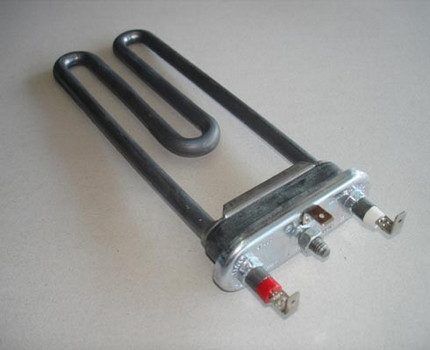

Устройство ТЭНа стиральной машины

Вычисляем сопротивление ТЭНа

Прежде чем приступить к диагностике, важно определить, какое значение сопротивления будет в норме. Сделать это очень просто. Воспользуемся формулой из школьного курса физики R = U² / P, где R — необходимое сопротивление, U — напряжение (мы берем 220 В, поэтому U² всегда будет равно 48400 В), а P — мощность нагревателя (стоимость паспорта, взятая из технических характеристик оборудования).

Для наглядности рассмотрим пример. Предположим, что в инструкции по эксплуатации вашего агрегата написано, что мощность ТЭНа 2 кВт. Тогда R = U² / P = 48400/2000 = 24,2 (Ом). Примерно эту цифру нам должен показать тестер.

Проблема отсутствия нагрева воды в стиральной машине

Большинство тканей неэффективны без нагрева воды. Хотя деликатное белье стирается в холодной воде (30-40 ° С), для большинства вещей требуется нагрев воды до 90-95 ° С. Только в такой горячей воде смываются стойкие пятна.

Неисправность ТЭНа обнаруживается двумя способами:

1. Через 10-15 минут после начала высокотемпературной стирки они касаются стекла люка. Стакан должен быть теплым. Если холодно, машина не нагревает воду.
2. После стирки при высоких температурах белье остается холодным. Этот тест будет правильным, если установлен режим, в котором не используется холодное полоскание.

Большинство современных «умных» стиральных машин оснащены системой самодиагностики. На то, что вода не нагревается, указывает соответствующий код ошибки.

Если по истечении 10 минут от начала цикла моечное оборудование останавливается и на дисплее отображается непонятная комбинация букв и цифр, нужно посмотреть инструкцию.

Вы найдете объяснение кодов ошибок для разных марок стиральных машин на нашем сайте в разделе «Информация — Стиральные машины”.

Также в некоторых случаях увеличение продолжительности времени стирки свидетельствует о неисправности нагревательного элемента. Подробнее о том, почему стиральная машина работает даже дольше отведенного для стирки времени, читайте в статье «Стиральная машина долго стирает”.

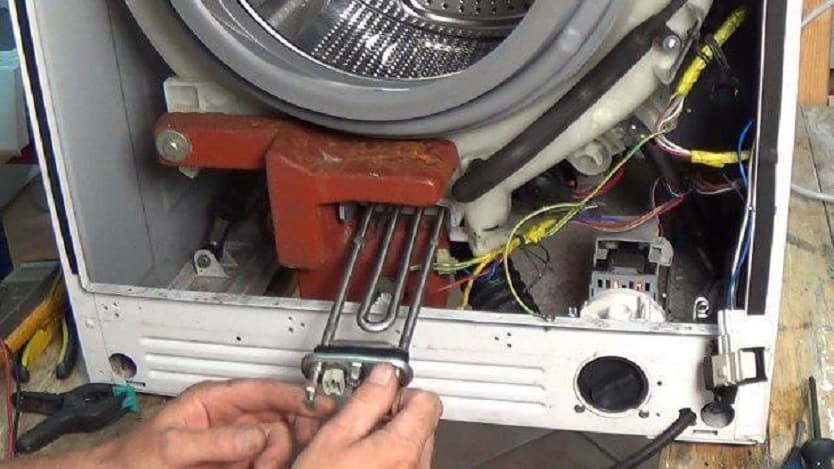

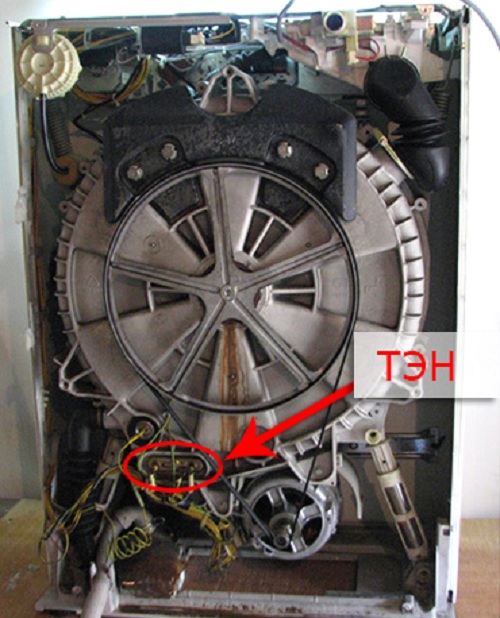

Определяем местоположение ТЭНа

Производители стиральных машин могут размещать нагревательные элементы в разных местах, как спереди, так и сзади. Как правило, стиральные машины Atlant, Zanussi, Whirpool, Electrolux, Ariston, Indesit и Candy могут иметь обогреватель сзади, но Bosch, LG и Samsung часто размещают этот элемент спереди. Для автоматов с вертикальной загрузкой доступ к ТЭНу может быть через боковую стенку. Проще всего уточнить, где находится ТЭН в той или иной модели, можно, изучив инструкцию по эксплуатации или заполнив интернет-запрос. Чаще всего в сети выкладывают подробное видео о том, как поменять ТЭН в стиральной машине конкретной модели.

Еще один вариант — визуальный осмотр задней части стиральной машины, ведь в целях повышения ремонтопригодности конструкторы предусмотрели довольно простой доступ к ТЭНу:

• Ø почти вся задняя часть приходится на съемную часть — очень вероятно, что ТЭН установлен сзади
• Ø съемная часть небольшой площади — в этом случае придется разбирать лицевую панель, это немного сложнее. Ведь придется снять верхнюю крышку, разобрать лоток для пыли (моющих средств), частично разобрать люк для белья и только потом снимать саму переднюю панель.

В принципе, можно сразу снять заднюю крышку (это просто, достаточно открутить несколько шурупов / болтов), чтобы убедиться, с какой стороны находится ТЭН.

См. Также — Почему стиральная машина не нагревает воду?

Пошаговая инструкция

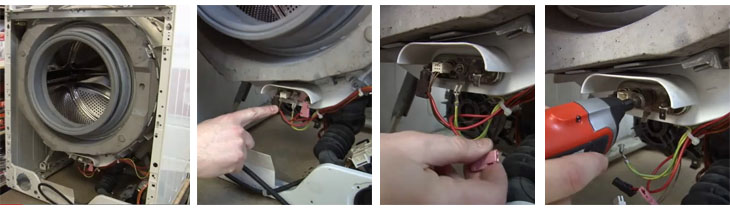

Перед снятием нагревательного элемента со стиральной машины необходимо снять переднюю или заднюю панель.

Могут возникнуть трудности при разборке передней стенки агрегата.

Для его удаления необходимо:

• отключить AGR от сети;
• перекрыть подачу воды и отсоединить шланг;
• снимите лоток с дозатором порошка;
• снимите хомут для фиксации прокладки загрузочной дверцы;
• вставьте резиновую деталь в барабан;
• отсоединить тросы от пульта управления и привода защелки люка;
• откручиваем саморезы вверху и внизу панели;
• приподнимите деталь и снимите ее с крючков, перемещая на себя.

После этого можно заменить ТЭН стиральной машины.

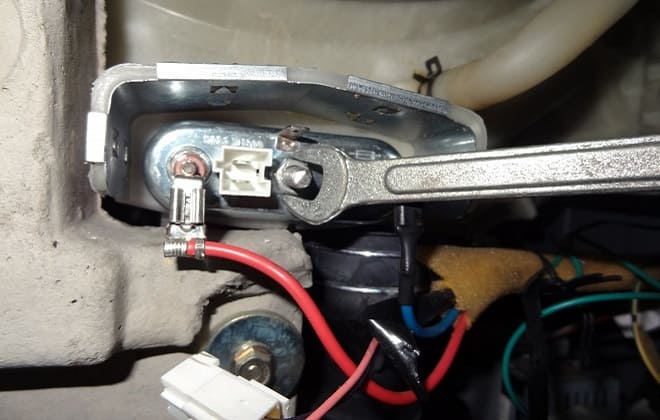

Как снять ТЭН со стиральной машины

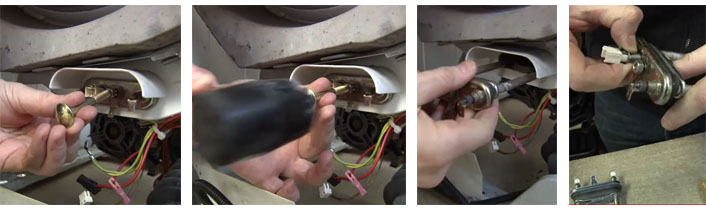

Нагревательные элементы SMA фиксируются уплотнительной прокладкой, которая после затяжки гайкой расширяется. Для замены ТЭНа нужно сделать следующее:

1. Отсоедините силовые кабели, сняв клеммы с кабелей нагревателя. Если датчик температуры установлен на фланце элемента, его необходимо отсоединить и удалить заземляющий провод.
2. Открутите гайку, расположенную на шпильке в центре фланца, на 4-5 оборотов.
3. Вдавите штифт в барабан. Это ослабит узел уплотнения. Для этого необязательно использовать молоток.
4. Снимите нагреватель с бака. Если достать ТЭН не удалось, нужно его покачивающими движениями переместить, а затем потянуть на себя.

Нет необходимости прилагать чрезмерные усилия для демонтажа элемента, так как это может привести к повреждению седла и утечке. Вынув нагревательный элемент, датчик температуры можно снимать. У него нет крепления, а герметичность достигается за счет плотной посадки в уплотнительной резине.

Как проверить работоспособность ТЭНа

Перед заменой ТЭНа в стиральной машине необходимо выяснить причину его выхода из строя. Визуально обнаружить дефект невозможно, потому что практически вся поверхность трубы покрыта известняком. Поэтому причину поломки определяют с помощью мультиметра. Для этого вам понадобятся:

1. Переведите переключатель режима в положение измерения сопротивления в диапазоне 200 Ом.
2. Подключите измерительные провода устройства к кабелям нагревателя. Рабочий элемент мощностью 2 кВт имеет сопротивление проводника 20-30 Ом. Если прибор показывал 1, ВМС сгорела. Этого достаточно, чтобы отказаться от детали.

В том случае, если мультиметр показывает наличие сопротивления, близкого к нормальному, проверьте неисправность в корпусе. Для этого потребуется мегомметр, так как тестер не сможет точно измерить это значение. Значение сопротивления изоляции нагревателя должно быть более 500 мОм. Если прибор показал значение R 50-100 мОм, то в элементе в горячем состоянии может появиться ток утечки. Этот индикатор является индикатором брака, поэтому нагревательный элемент следует заменить.

Установка нового

Перед установкой обрабатываемого элемента необходимо произвести указанные выше измерения. Если обогреватель имеет требуемые характеристики, его можно установить на прежнее место. В том случае, если нагревательный элемент имеет изогнутую форму, его устанавливают так, чтобы основная часть находилась ближе ко дну емкости.

Для обеспечения герметичности рекомендуется нанести герметик на поверхность резинового уплотнителя. Элемент необходимо установить без перекоса, чтобы фланец полностью закрыл отверстие. Гайка, удерживающая прокладку, затягивается до тех пор, пока нагреватель не будет перемещаться. После этого нет необходимости выполнять дополнительную герметизацию фланца, так как он может выдавиться.

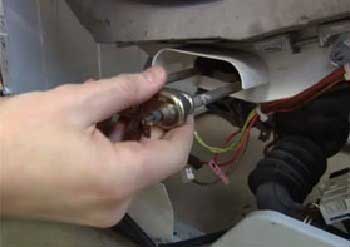

После установки ТЭН установите датчик и подключите провода. Работоспособность элемента и качество сборки проверяются работой СМА в режиме, предполагающем нагрев воды. Если все сделано правильно, машина собрана и установлена ​​на место.

Правила проверки тэна

проверить ТЭН можно, не снимая его с бака, что значительно упрощает и ускоряет ремонтные работы. Если окажется, что он полностью поддается ремонту, значит, проблема в управляющей электронике, и для ее ремонта требуется специальная техническая инструкция. Без таких знаний систему управления лучше не трогать. Проверка выполняется с помощью тестера или другого электрического устройства, позволяющего измерять сопротивление и ток.

Функциональность ТЭНа контролируется тремя параметрами.

1. Разбить нихромовую спираль. Это самая частая причина выхода из строя ТЭНа: спираль почему-то перегорает, по ней не течет ток. Контроль этой неисправности осуществляется составлением элемента; для этого кабели тестера подключаются к двум клеммам спирали. Переключатель измерения установлен в положение «Сопротивление». Если стрелка прибора резко отклоняется в сторону отметки «0», спираль перегорела. Перед набором проверьте работу прибора: замкните два вывода, стрелка сопротивления должна резко перейти в ноль.

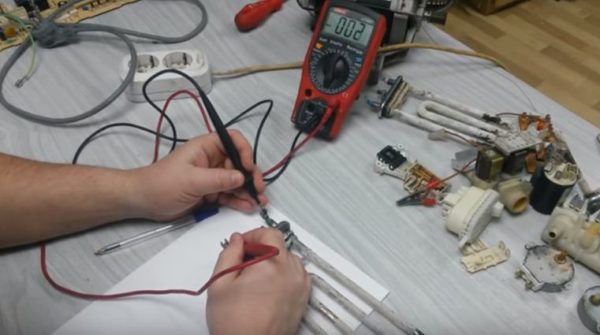

   С помощью мультиметра можно определить разрыв спирали

2. О разрыве корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральных машин, у которых электропроводка в доме или квартире не заземлена. Электроэнергия попадает в корпус привода, возможны серьезные травмы. Кстати, мелкие поломки на корпусе многие уже нашли. Если легко провести тыльной стороной руки по металлическим частям таких устройств, возникает ощущение покалывания. Это указывает на то, что весь блок находится под напряжением, хотя он все еще низкий и не причиняет вреда организму. Как проверить поломку корпуса? Подключите один вывод устройства к клемме нагревателя, а другой — к металлической части корпуса. Если стрелка на нуле, все в порядке, если отклоняется, элемент нужно менять. Во время теста установите переключатель измерителя на 200 МОм. Очень важно повторить испытание на нагретом нагревательном элементе. Подключите питание на несколько секунд, отключите и повторите тест. Чаще всего обнаруживается обрыв в нагретом состоянии. Это связано с расширением внутренних наполнителей ТЭНа, такой утеплитель необходимо менять.

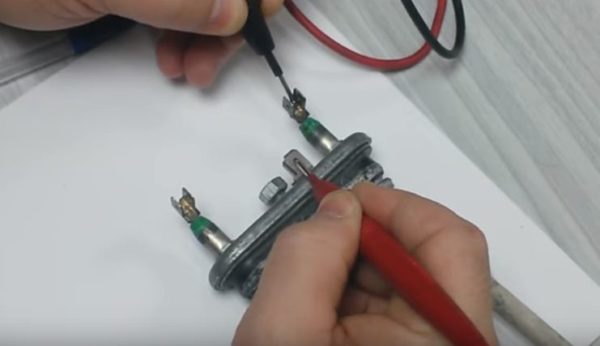

   Вот как определяется поломка корпуса

3. Контроль мощности. Это не считается обязательным, но вы можете запустить его, чтобы получить полную гарантию. Узнайте, насколько сильный ток должен течь по спирали. Для этого его мощность нужно разделить на напряжение. Например, для нагревательного элемента мощностью 1900 Вт ток будет 1900: 220 = 8 А. Переключите тестер в режим амперметра переменного тока и последовательно подключите все элементы к источнику питания. Если стрелка указывает на 8 А, значит все в норме. Если сила тока уменьшилась, нагреватель имеет критический износ. Он по-прежнему работает, но к замене уже нужно готовиться. Чтобы через несколько месяцев машинку снова не разбирать, лучше сразу установить новую.

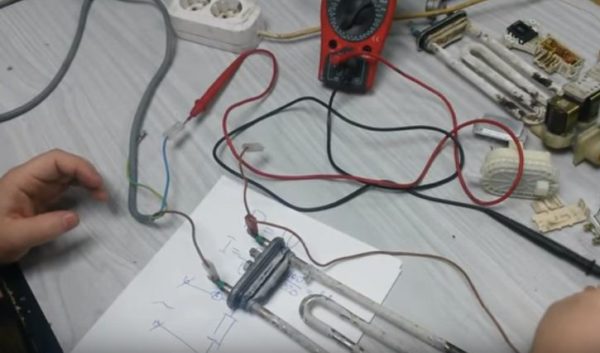

   Регулировка мощности нагревательного элемента

Признаки неисправности ТЭНа в стиральной машине

Стиральная машина любой марки, будь то Indesit, Ariston или Bosch, обязательно подаст признаки выхода из строя обогревателя. Основные признаки неисправности отопителя:

1. Во время стирки вода не нагревается. Если при включении режима стирки с высокой температурой вода остается холодной, значит, нагревательный элемент не работает. Когда процесс стирки достигает фазы нагрева воды, машина перестает работать и выдает ошибку. В этом случае программы, в которых нет необходимости нагревать воду, могут работать нормально.
2. Перед началом нагрева воды техник «выбрасывает машину» — выключает устройство, предохраняющее от возгорания следующие за ним ЛЭП. Неисправность возникает примерно через 10-12 минут после запуска программы стирки. Чаще всего это указывает на короткое замыкание спирали, которая находится внутри ТЭНа.
3. Машина «выбивает» дифференциал (УЗО). Проблема возникает сразу после включения оборудования или непосредственно перед нагревом воды. Плохая изоляция нагревательного элемента может вызвать попадание тока в корпус и привести к автоматическому отключению УЗО.

Если в работе машины наблюдаются один или несколько признаков неисправности, возможно, нагреватель вышел из строя и его необходимо заменить. Точно определить работоспособность ТЭНа можно, проверив специальным прибором — мультиметром, после чего можно быть уверенным в неисправности и приступить к замене ТЭНа.

Это интересно: как подключить домашний кинотеатр к телевизору для аудио и видео

Цены на ремонт стиральных машин

Стоимость ремонта стиральной машины

Описание неисправности	Цена
Диагностика	бесплатно (при отказе в ремонте 500 руб)
Выезд за МКАД	40 руб / км
Замена фильтра	1200-2500 руб
Замена кисти	1200-1800 руб
Ремонт двигателя	1/4 стоимости нового — 1/2 стоимости нового
Замена ремня	1200-1800 руб
Замена выхлопной трубы	1200-2100 руб
Замена сливного насоса (помпы)	1200-2100 руб
Электронный ремонт
Замена амортизаторов	1800-4000 руб
Замена прокладки (манжеты)	1800-3000 руб
Замена подшипников с сальником	3000-5000 руб
Замена электронного модуля	1800-3000 руб
Замена ТЭНа	1800-2500 руб
Замена UBL	1200-1800 руб
Замена петель	1200-2500 руб
Удаление посторонних предметов	1800-3500 руб
Замена аквастопа (идростопа)	1200-1800 руб
Герметизация патрубков	600-2500 руб
Очистка сливного насоса	1200-1800 руб
Замена клапана	1200-1800 руб
Замена кнопки	1200-1800 руб
Замена сетевого фильтра	1200-1800 руб
Замена конденсатора	1200-1800 руб
Замена ручки	1200-1800 руб
Замена блока дисплея	1200-2500 руб
Ремонт электронного блока	1/4 стоимости новой доски — 1/2 стоимости новой
Открытие двери	1800-2500 руб
Прошивка электронного блока	2500-4500 руб
Замена лицевой панели	1800-2500 руб
Замена ламп	1200-1800 руб
Ремонт регулятора	1200-2500 руб
Замена шкива барабана	1800-2500 руб
Замена таймера	1200-2500 руб
Замена рессор подвески	1200-2500 руб
Замена датчика уровня воды	1200-1800 руб
Замена термостата	1200-1800 руб
Замена стекла	1200-2500 руб
Замена опор	1200-1800 руб
Замена поперечины	2500-4000 руб
Замена сальника	вместе с подшипниками
Замена фланцев бака	2500-4500 руб
Ремонт крышки бензобака	1800-3000 руб
Замена бака, барабана	2500-4000 руб
Установка противовесов	1200-3000 руб

ТЭН во все времена расшифровывался как трубчатый электронагреватель. Поэтому очень весело, когда кому-то нужно заменить ТЭН в стиральной машине своими руками. Согласно Википедии, десять — это корейская фамилия, деревня во Франции, название самого важного музыкального альбома в стиле гранж 90-х, а не электрическая плита. И это тоже название реки Дон. Слово ТЭН приобрело такую ​​популярность, что его называли не только титанами, но и электронагревательными элементами. А ТЭНа для стиральной машины в природе не существует, теперь это знают даже читатели.

Широкий выбор ТЭН для СМ в магазине Самоделкин

Устойчивость к стиральной машине Electrolux AEG Zanussi 1500W…
Нагревательный элемент Артикул1321819011 Состояние Новое 750 р. В корзину Заказать ТЭН для стиральной машины Whirlpool Indesit Bosch 230…
Нагревательный элемент Артикул HTR003WH Состояние Новинка 950 р. В корзину Заказать ТЭН для стиральной машины Beko 1450W 195 мм
Resistance Item 2882602600 Состояние Новое 1700 р. В корзину Заказать ТЭН для стиральных машин Fagor Brandt Siemens 2000W…
Нагревательный элемент Артикул HTR002FA Состояние Новинка 950 р. В корзину Заказать Перейти в раздел »

Процесс замены ТЭН

Перед проведением ремонта воду из машины предварительно необходимо слить и отключить от сети, последовательность действий при ремонте устройств разных производителей практически одинакова, при разборке крышка может сниматься сзади или спереди. При заднем положении нагревательного элемента отсоединяются шланг подачи воды и слива. В штатном режиме замена ТЭНа стиральной машины осуществляется в несколько этапов, при необходимости вы можете ознакомиться с инструкцией.

Этапы:

1. Разборка стиральной машины — обогреватель располагается в большинстве случаев под баком устройства, иногда сзади — в этом случае необходимо открутить заднюю стенку и приступить непосредственно к замене устройства. Такой дизайн чаще всего встречается в Hotpoint-Ariston, Indesit, Electrolux, Ardo, LG, Zanussi, Candy и т.д.
   1. Переднее положение типично для моделей марок Bosch и Samsung, доступ к нагревательному прибору в этом случае затруднен, необходимо разобрать лоток для моющего средства, вывернуть саморезы, отсоединить крепеж, снять стальной каркас с прокладку и с самой прокладки снимаем дверной замок.
   2. Доступ к нагревательному устройству для стиральных машин с вертикальной загрузкой белья осуществляется через боковую стенку, которая фиксируется шурупом с переднего конца (почти внизу) и несколькими шурупами с торца задней стенки.

2. Отсоедините провода, наберите ТЭН — это нужно для обнаружения обрыва, неисправности или короткого замыкания на корпусе, что может быть опасно. Разборка: необходимо открутить центральную гайку, не снимая ее со шпильки, легкими ударами утопить шпильку гайкой внутрь, отжать резиновую прокладку, вынуть ТЭН из бачка.

3. Установка нового ТЭНа: полностью вставить ТЭН в бак, проверить качество, затянуть центральную гайку, подсоединить провода.

4. На завершающем этапе проводится проверка — нужно запустить станок по любой программе, убедиться в исправности детали и отсутствии протечек. При необходимости в Интернете всегда можно найти видеоролики, которые пользователи снимают и размещают.

Как заменить тэн, расположенный сзади машины?

В Indesit, Whirlpool и некоторых других моделях ТЭН установлен сзади, что позволяет легко заменить деталь самостоятельно.

Для этого вам понадобятся:

1. Отключите машину от сети и слейте воду, предварительно отсоединив при необходимости трубы и перекрыв подачу воды.
2. Откручиваем винты сзади и снимаем крышку, она может быть разных размеров и форм.
3. Нагревательный элемент расположен на дне бака. Отсоедините все провода, которые вы видите. Обычно по центру идет заземляющий провод, по краям фазы и нуля, также проводка от датчика температуры и четыре контакта.

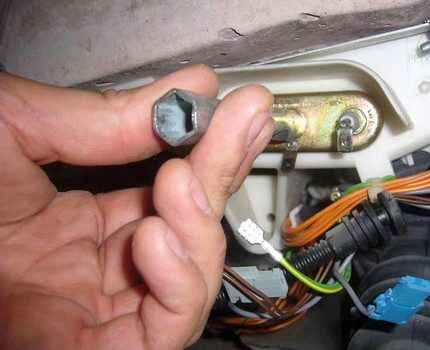

4. Доставить нагревательный элемент можно будет с помощью торцевого ключа на 8 или 10. Крепежная гайка (в центре) откручивается и болт вдавливается внутрь.
5.
   Теперь, вооружившись плоской отверткой, вставляем ее между ТЭНом и баком и сжимаем.
6. Проводятся уборочные работы: удаляются остатки моющих средств, налет, мусор.
7. Новый ТЭН установлен на место. Но сначала подключается термодатчик. А чтобы деталь свободно поднималась, можно смазать резину мылом или средством для мытья посуды. Он должен полностью утонуть в ванне.

Совет: во избежание дальнейших протечек налейте в бак ведро с водой выше уровня нагревательного элемента. Если вы видите утечку из-под прокладки, лучше слегка затянуть стопорную гайку.

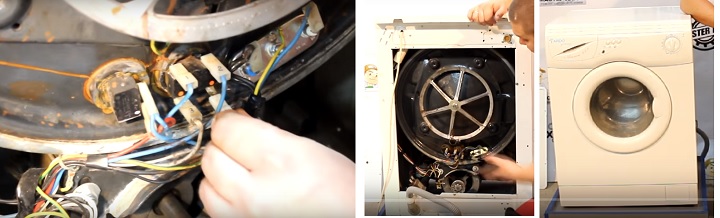

1. Фаза подключения всех проводов и сбора машины

Важно! Нагревательный элемент внутри барабана удерживается металлическим кронштейном, и если конец нагревательного элемента не упадет в кронштейн, во время работы барабан коснется его и отключит машину.

Работа сделана, разобрались, как заменить ТЭН на стиральной машине, и она готова к использованию.

Какие могут понадобиться инструменты

• Отвертки различной конфигурации или отвертка с набором бит (могут пригодиться шестигранники или звездочки). Различные конфигурации, потому что некоторые производители используют сложные винты, которые невозможно удалить обычной отверткой. Поэтому производители стараются привязать любой ремонт к своему сервисному центру. Наивно.
• Плоскогубцы или гаечный ключ с десятью головками. Откручиваем держатель ТЭНа.
• Если вы хотите быть уверенным в окончательной утечке нагревательного элемента, вы можете подготовить тестер.

Ставим новый

Новый нагревательный элемент для стиральной машины должен соответствовать техническим характеристикам старого и это необходимо проверить перед установкой. Медленно вставьте новый трубчатый электронагреватель в гнездо, чтобы не возникло никаких деформаций. Вставив нагреватель, закрепите его, навинтив гайку на штифт — не затягивайте осторожно. Если плотно затянуть гайку, можно выдавить ТЭН внутрь, но допустить этого нельзя. Когда ТЭН установлен и закреплен, необходимо подключить к нему провода с помощью клемм, а затем собрать стиральную машину в обратном порядке.

Иногда мастера занимаются профессиональным ремонтом «заводских» ТЭНов стиральных машин на герметик. Они делают это, чтобы гарантировать отсутствие потерь воды. Но стоит отметить, что если новый ТЭН был установлен правильно, без различных смещений и перекосов, то и без герметика протечек не будет. Наносить герметик имеет смысл в тех случаях, когда старый ТЭН был поставлен на место.

Когда машина будет собрана, необходимо проверить ее работоспособность. Для этого установите программу стирки, при которой вода нагревается минимум до 50 ° C. Выждав 15-20 минут с момента запуска программы, прикоснитесь к стеклу люка. Если жарко, ремонт прошел успешно.

Вот такой простой процесс замены ТЭНа на стиральной машине. Потратив на это некоторое время, вы сможете восстановить производительность машины и сэкономить на сторонних основных сервисах.

На что смотреть при покупке нового ТЕНа?

Прежде чем отправиться в ближайший магазин за новым ТЭНом, необходимо будет ознакомиться с его конструктивными особенностями.

Конструкционные особенности нагревателя

Все ТЭНы стиральных машин имеют одинаковое внутреннее устройство, но немного отличаются друг от друга внешним оформлением. Сегодня общеприняты прямые и изогнутые формы.

Прямые линии являются наиболее распространенными и используются в большинстве моделей различных известных брендов.

Если стиральная машина в базовой заводской конфигурации оснащена изогнутым сопротивлением, то в случае замены необходимо выбирать новое изделие такой же формы. Прямая вещь не помещается в купе

Изогнутые нагревательные элементы выглядят так же, как и прямые, но на расстоянии около 50 миллиметров от внешнего кронштейна имеют кривизну 30 градусов.

Принцип работы изогнутых элементов не отличается от аналогов прямой формы, а основное сопротивление находится в пределах 20-70 Ом.

Изогнутые детали производятся в соответствии с конструктивными требованиями некоторых типов стиральных машин таких компаний, как Ardo, некоторые Ariston, Indesit и других.

Кстати, мы подробно разобрали коды ошибок стиральных машин Ariston и Indesit в следующих статьях:

• Неисправности стиральной машины Индезит: как расшифровать коды ошибок и провести ремонт
• Ошибки стиральной машины Аристон: расшифровка кодов ошибок + советы по ремонту

Виды внешнего покрытия

В основном ТЭН имеют металлическую поверхность с анодированным защитным слоем. Обладает высокой термической стойкостью, демонстрирует хорошую водонепроницаемость и защищает нагревательный элемент от коррозии.

Нагреватель, оснащенный практичным высокопрочным термостойким керамическим покрытием, более надежен и долговечен даже при интенсивном ежедневном использовании

Однако некоторые бренды, такие как Samsung, также наносят керамический слой на свои продукты.

Считается, что он более прочный и значительно снижает вероятность образования накипи в жесткой воде.

Здесь мы рассмотрели все коды ошибок стиральных машин Samsung и способы их устранения.

Рабочая мощность и сопротивление

Основная отличительная черта ТЭНов — это рабочая мощность. В разных моделях она может достигать 2,2 кВт. Чем выше базовый показатель, тем быстрее вода в барабане стиральной машины нагревается до необходимой температуры.

При замене нагревательного элемента в стиральной машине желательно приобрести изделие той же мощности, что и базовое, установленное на заводе. Это необходимо для того, чтобы все элементы конструкции продолжали исправно функционировать, не подвергаясь дальнейшим нагрузкам

Нормальное сопротивление устройства составляет от 20 до 40 Ом. Однако деталь практически не ощущает кратковременных провалов напряжения, возникающих в сети. Это связано с наличием инерции и довольно высоким сопротивлением нагревательного элемента.

Другие важные параметры

Выбирая ТЭН для автомобиля, необходимо проявить предельное внимание. Это поможет приобрести элемент нужных параметров и быстро оживить стиральную машину для дальнейшей полноценной и продуктивной работы.

Подержанное устройство покупать не стоит. Нет никаких гарантий, что он будет работать долго. Лучше остановиться на новинке и покупать ее не на базаре, а в фирменном магазине или сервисном центре.

В первую очередь следует обратить пристальное внимание на длину нагревательного элемента. Измерьте его от края металлического фланца до конечной точки нагревательного элемента.

Чтобы покупка нового ТЭНа была правильной, необходимо вывести старый из строя в магазин. Это позволит точно подобрать форму изделия и не запутаться с длиной. Слишком короткое устройство не дойдет до крепежного кронштейна на дне резервуара, а слишком длинное просто не войдет в устройство

допустимо, чтобы новая деталь была немного больше или немного меньше «родной» поврежденной детали. Однако разница в размерах не должна превышать 1,5 мм.

Также нужно учитывать показатель мощности. Обычно он указывается на фланцевой части нагревательного элемента. Разница между поврежденной деталью и новой не должна быть более 150 Вт.

При значительном превышении этого показателя рабочая нагрузка на всю машину увеличится, при значительном недооценке вода будет нагреваться слишком долго и потребление электроэнергии возрастет.

Наличие термодатчика — еще один принципиальный параметр. Некоторые модели ТЭНов не оснащены этой деталью, а имеют только отверстие для нее.

Это связано с тем, что очень часто при перегорании старого ТЭНа датчик остается в нормальном и рабочем состоянии и может быть использован в дальнейшем.

Обогреватели только с одним отверстием для датчика дешевле, поэтому владельцы могут сэкономить деньги, используя новый нагревательный элемент с существующим тепловым датчиком.

В старых моечных установках есть ТЭНы с глухой фланцевой поверхностью. Если эта деталь перегорела, нужно попробовать купить точно такую ​​же или обратиться в сервисный центр и проконсультироваться у специалиста по поводу правильной замены

Форма нового обогревателя должна быть точно такой же, как у старого. При выходе из строя изогнутого нагревательного элемента его можно заменить на аналогичный. Эти правила также распространяются на элементы прямого нагрева.

Рекомендуется попробовать найти новую «родную» модель. При возникновении проблем с поиском допустимо приобрести универсальный вариант, соответствующий параметрам имеющейся бытовой техники.

Что касается материала, из которого изготовлен моечный бак, то здесь требуется абсолютное соответствие. Детали, установленные под пластиковым баком, снабжены прочным резиновым уплотнением.

По базовой ширине он может быть длинным или коротким, в зависимости от размера самого обогревателя.

На прокладках для ТЭНов под металлическим бачком предусмотрена специальная манжета в области фланца. Обеспечивает более четкую фиксацию детали в отсеке.

Клеммы и крепления нового изделия должны быть такими же, как у сгоревшего. Если они расположены немного иначе, возникнут трудности с подключением проводов и потребуется дополнительная герметизация места установки.

Только тогда машина снова будет работать правильно и правильно выполнять задачи, запрограммированные пользователем.

Если в машине там, где раньше находился обогреватель с буртиком, установлен элемент с буртиком, то во время стирки он может просто вылететь из бака и повредить корпус и прилегающие детали

Материалом нагревательного элемента может быть любой материал, а также внешнее покрытие. К этим параметрам нет жестких требований, и допускаются любые отклонения от основных показателей, так как они не влияют на работу стиральной машины.

[spoiler title=»Источники»]

• https://grand-electro.ru/bytovaya-tehnika/zamena-tena-v-stiral-noy-mashine-poshagovaya-instrukciya-sovety.html
• https://StabMarket.ru/chistota-poryadok/kak-zamenit-ten-v-stiralnoj-mashine.html
• https://chelyabinsk.tehdet.ru/poshagovoe-rukovodstvo-po-zamene-nagrevatelya-stiralnoj-mashiny/
• https://ichip.ru/sovety/remont/kak-pochinit-stiralnuyu-mashinku-samostoyatelno-izvlekaem-i-zamenyaem-tehn-447712
• https://vsestiralki.ru/info/ten-dlya-stiralnoj-mashiny
• https://TechnoSova.ru/dlja-chistoty-i-porjadka/stiralnaja-mashina/zamenit-ten/
• https://vseremont24.ru/stiralnye-mashiny/zamena-tena-v-stiralnoj-mashine/
• https://tehrevizor.ru/remont/78-krupnaja-bytovaja-tehnika/kak-pomenjat-ten-v-stiralnoj-mashine.html
• https://Tehno.expert/stiralnaya-mashina/kak-zamenit-ten.html
• https://mebel-expert.info/zamena-tena-v-stiralnoj-mashine/
• https://IsoProfTeh.ru/tehnika-dlya-doma/kak-zamenit-ten-v-stiralnoj-mashine.html
• https://Samodelkin-mag.ru/master/zamena-ten-stiralnoj-mashinyi
• https://mywasher.ru/repair/87-zamena-tena-v-stiralnoy-mashine-svoimi-rukami.html
• https://PosudaIzKamnya.ru/tehnika/zamenit-ten-v-stiralnoj-mashine.html
• https://sovet-ingenera.com/tech/stiralki/ten-dlya-stiralnoj-mashiny.html

[/spoiler]
