ТЭН для посудомоечной машины Bosch: причины поломки, выбор и замена ТЭНа

Типичные причины поломки ТЭНа ПММ

Какой бы надежной ни была компания, производящая бытовую технику, все равно не существует оборудования, которое проработало бы вечно. Вся техника, которая помогает нам справляться с рутинными обязанностями, однажды приходит в негодность. Посудомоечные машины Bosch не являются исключением, даже если они служат намного дольше, чем многие другие.

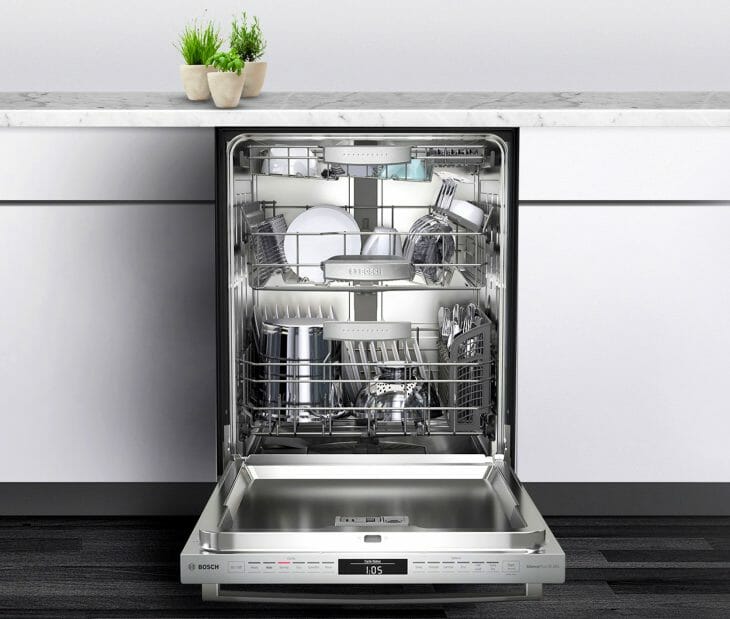

Посудомоечные машины Bosch оснащены информационным дисплеем для быстрого определения надвигающейся неисправности или неисправности

Неприятный момент расставания с сломанной техникой можно надолго отложить, если соблюдать простейшие правила эксплуатации, а именно:

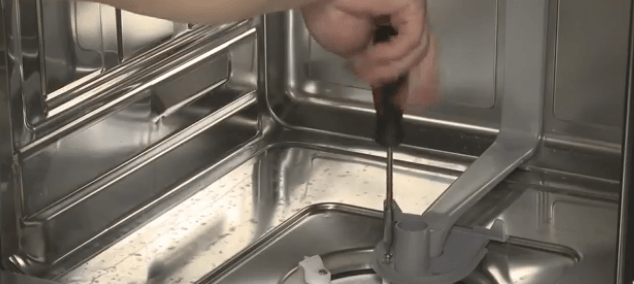

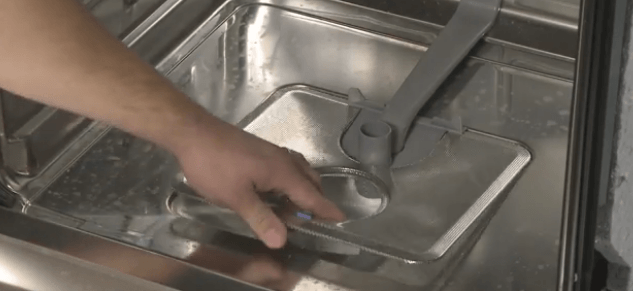

• Регулярно очищайте сливной фильтр от скопившейся грязи, жира, минеральных отложений и остатков пищи.
• Своевременно реагируйте на застоя воды в машине, прочищайте сливную систему и подсоединенный к ней шланг. Следите за условиями и содержите выпускной канал канализации, к которому подключен PMM, в порядке.
• Используйте средство для смягчения воды, рекомендованное производителем посудомоечной машины. Следуйте инструкциям производителя, чтобы определить пропорции и дозировку, необходимую для подслащивания. Смягчающие составы устранят образование накипи.
• Подключите машину к сети через стабилизатор напряжения, чтобы защитить все электрические компоненты от колебаний напряжения.
• Проверьте состояние прокладок, труб и шлангов, чтобы избежать утечек.

На первый взгляд этот набор основных требований может показаться странным и непонятным. Однако именно эти правила помогут предотвратить большинство нарушений в работе, связанных с выходом из строя ТЭНа. Их соблюдение исключает превышение нагрузки на системный блок, подающий нагретую воду для мытья посуды.

ТЭН в бытовой технике представляет собой элемент, снабженный спиралью, залитой в специальный металлический сплав. Его токопроводящая часть расположена в герметичной трубке. Все электрические контакты изолированы.

Когда ток проходит по спирали, жидкость нагревается, температура передается воде, собранной в бункере ПММ. Встроенный в устройство датчик контролирует уровень нагрева. При достижении предела, соответствующего программе, выбранной хозяйкой, датчик отправляет команду на выключение обогревателя.

Для ополаскивания или стерилизации посуды резистор снова включается и нагревает воду. Все происходит так, как задумано разработчиками. Каждый из установленных ими режимов в посудомоечной машине осуществляется с подогревом воды до температуры, соответствующей проделанной работе.

В случае выхода из строя нагревателя вода не сможет нагреться до предела, необходимого для стирки и других операций, о чем свидетельствуют:

• остатки пищи, маслянистый налет, белесые пятна на посуде;
• слив холодной воды в канализацию во время цикла стирки;
• прерывание электрического тока в корпусе — это слабый разряд, который не опасен, но вызывает раздражение при контакте с внешними металлическими частями PMM.

Основным признаком выхода из строя ТЭНа посудомоечной машины третьего поколения, в функционале которой есть система самодиагностики, является появление на дисплее устройства кода ошибки E: 09.

Сразу заметим, что этот код не отображается на автомобилях, выпущенных до 2010 года. Найти в них нарушение может только мастер по ремонту.

Если ваша посудомоечная машина Bosch отображает код E: 09, проблема с электрической частью машины. Чаще всего это неисправность водонагревателя или неисправность термостатической системы

Практика подтвердила две причины, в результате которых выходит из строя ТЭН:

• Замыкание на выводах. Чаще всего короткое замыкание возникает из-за разгерметизации корпуса или уплотнений, защищающих токоведущий элемент.
• Сгорел. Результат постоянных перегрузок, вызванных падением напряжения в электрической сети, аварийной работы из-за накопления кальция, препятствующего нагреву воды, закупорки слива или сужения просвета сливной трубы.

Часто бывает, что на ЖК-экране отображается ошибка 09, а сам PMM выполняет свою работу нормально. Понятно, что дело в таких случаях вовсе не в ТЭНе, а в датчике, который выдает неверные данные. Тогда придется менять датчик или искать разрыв в цепи, которая подключает его к ТЭНу.

Однако, если окажется, что электрический обогреватель действительно непригоден для использования, его необходимо заменить. Кроме того, замене подлежит не только сам элемент, но и весь узел с помпой, контактами датчиков, патрубками для подключения трубопровода.

Набор инструментов

При запуске помимо необходимых запчастей вам понадобится набор инструментов. Лучше всего, если он будет приготовлен заранее. Под рукой обязательно должны быть:

• пара шлицевой и крестообразной отверток;
• плоскогубцы;
• простейший мультиметр;
• шило.

Не забывайте прилагаемые к набору инструкции или инструкции по применению. Они помогут быстро решить возможные проблемы.

Пошаговая инструкция для замены ТЭНа

Вы решили самостоятельно заменить неисправный ТЭН в посудомоечной машине?

Подготовьте следующий набор необходимых инструментов:

• 2 отвертки: плоская и крестовая;
• отвертка;
• мультиметр или омметр;
• плоскогубцы и шило.

Алгоритм самостоятельной замены ТЭНа следующий.

Шаг №1 — проверка нового ТЕНа

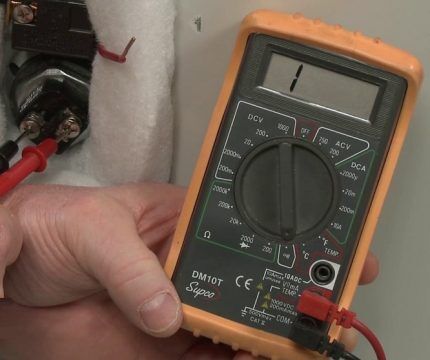

Проверить работоспособность нового ТЭНа на измерительном приборе: значение сопротивления не должно превышать 20-30 Ом.

Если их больше, то в спирали есть обрыв, если сопротивление в норме, деталь можно смело устанавливать взамен поврежденной.

Проверяя показания параметров мультиметром, необходимо проверить текущее состояние датчика температуры, осмотреть проводку и контакты, чтобы они не были повреждены

Шаг №2 — демонтаж лотков и нижнего коромысла

Откройте дверцу бункера машины и снимите поддоны для посуды, отключите прибор от сети, снимите гибкие шланги. Потяните вверх, чтобы снять пластиковый распылитель и чашу фильтра из нержавеющей стали.

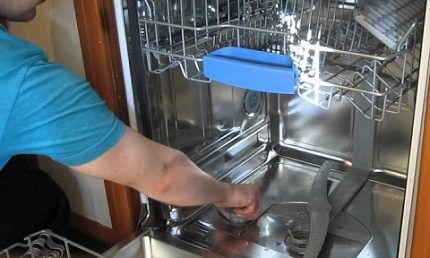

Теперь снимаем нижнюю коромысло — просто возьмитесь за деталь и поднимите вверх.

Когда машина нагревается до нужной температуры, она включает насос, принудительно нагнетая воду во вращающиеся коромысла — их необходимо разобрать

Шаг №3 — удаление патрубка и задней панели

Освободите патрубок, соединенный с ТЭНом — отверните отверткой или отверткой 5 винтов, которые поддерживают патрубок, соединенный с помощью хомутов, к скользящему электрическому сопротивлению, затем переверните корпус вверх дном, чтобы дно оказалось вверху.

Теперь снимаем заднюю панель. Если на машине установлена ​​раздвижная стенка, вытащите ее. Нагревательный элемент подключен к насосу.

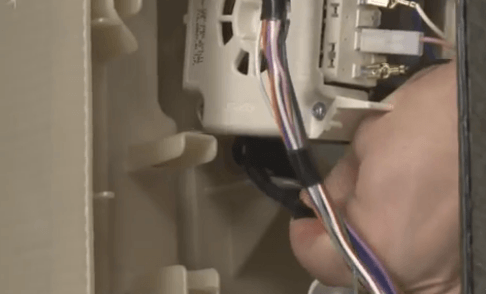

Чтобы его отсоединить, возьмите и поверните на пол-оборота вправо, потяните в сторону, тогда помпа окажется у вас в руках. Осталось только снять с него датчик.

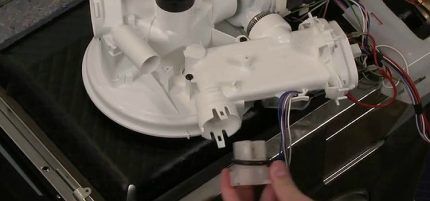

Датчики устанавливаются в посудомоечные машины 2-го и 3-го поколения выпуска, они отличаются несколькими функциональными свойствами. При их удалении действуйте осторожно и запомните места установки

Шаг №4 — демонтаж сгоревшего ТЭНа

Снимите крепеж, удерживающий нагревательный элемент. В посудомоечных машинах Bosch ТЭНы фиксируются снизу резиновыми застежками. Приходится засунуть руку под корпус и отклеить их.

В процессе вам понадобится шило, чтобы подобрать пластиковые зажимы, удерживающие трубки. Если вы повредите их безуспешно, вы можете заменить их новыми, но лучше действовать осторожно.

Удалите сгоревший ТЭН. Отсоедините установочные заглушки датчиков, патрубков и снимите сгоревший негерметичный нагревательный элемент.

Если трубы не поддаются сразу, возьмите их плоскогубцами, действуя предельно осторожно, чтобы ненароком не повредить пластиковые детали: сегодня их стоимость довольно высока.

Как убедиться в поломке

Современные модели «Бош», «Электролюкс», «Индезит», «Аристон», «Сименс» оснащены системой диагностики. Как только электронная плата обнаруживает неисправность PMM, она сразу показывает код ошибки на дисплее. Но если ошибка не появляется на экране, сначала проверьте датчик температуры:

• отсоедините нижнюю (для встраиваемой модели) или заднюю панель (для отдельно стоящей PMM);
• термодатчик (круглый элемент) расположен над нагревательным блоком);

• осмотрите деталь на предмет ожогов или повреждений;
• играть мультиметром на электронной части (контактах) датчика.

Во время слива воды коснитесь сливного патрубка рукой. Если жарко, вода нагревается.

Если все в порядке, придется дополнительно разобрать посудомоечную машину и провести диагностику ТЭНа. Где находится нагревательный элемент? Чаще всего он располагается сбоку от циркуляционного насоса.

Виды ТЭНов

В зависимости от марки и модели посудомоечной машины — Siemens, Indesit, Hotpoint Ariston — обогреватель может быть:

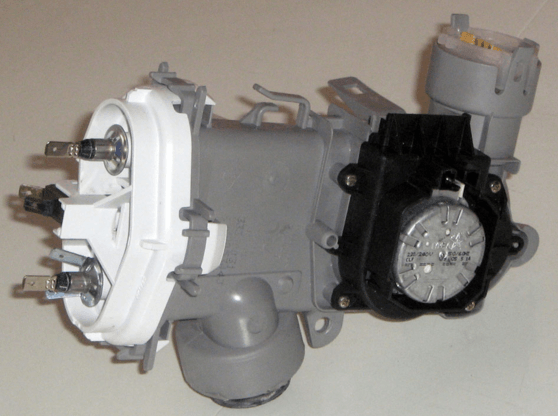

• Течет. Вода течет через нагревательную трубку, мгновенно достигая оптимальной температуры.

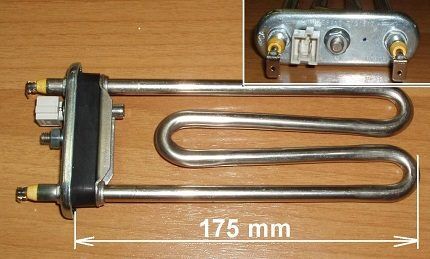

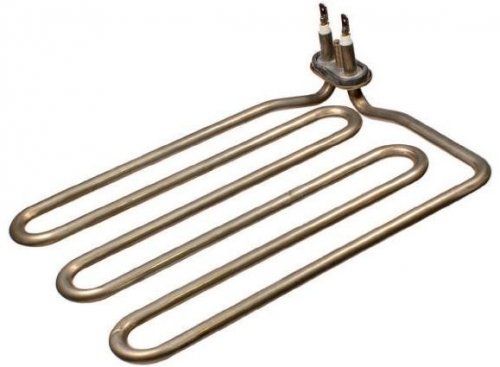

• Трубчатый. Внутри находится спираль, которая нагревает воду.

Важно! Выбирая новую деталь для посудомоечной машины, обратите внимание на номер ENR, который состоит из букв и цифр. Затем вы можете приобрести специальный нагревательный элемент для вашей модели PMM.

Внутреннее устройство

Все детали и элементы управления установлены внутри корпуса посудомоечной машины bosch. Рассмотрены основные детали этой системы:

1. Клапан подачи воды, снабженный системой впуска, управляется микроконтроллером.
2. Фильтрующий механизм, очищающий воду от мелких частиц пищи и другого мусора.
3. Дренажная система, состоящая из дренажной трубы, подключенной к дренажной системе, и дренажного насоса. Работает по тем же принципам, что и стиральная машина Bosch.
4. Блок поплавка, система защиты посудомоечной машины от различных протечек. Это цилиндрический пластиковый контейнер, который замыкает контакты, когда плавает. Это происходит, если выпить чрезмерное количество воды.

Устройство и принцип работы

Нагревательный элемент — это электрическое устройство, которое нагревает жидкость с помощью встроенной спирали из специального материала. Электропроводящий элемент расположен в герметичной трубке, изолированной от корпуса машины. Нагреватель размещен в водяной рубашке, а для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотнена резиновой прокладкой, исключающей попадание воды на контактные элементы.

Когда через катушку проходит электрический ток, выделяется тепло; Датчики дозирования служат для регулирования работы ТЭНа. Датчик контролирует установленную температуру, при достижении необходимого значения нагреватель отключается. Как только вода остынет ниже запрограммированного порога, кормление возобновится. Трубчатые нагреватели Bosch, устанавливаемые на автомобили с выхлопом после 2010 года, оснащены дополнительным насосом, улучшающим циркуляцию жидкости и ускоряющим теплопередачу.

Bosch производит водонагреватели с трубчатым элементом, непосредственно контактирующим с потоком воды.

На некоторых модификациях посудомоечных машин есть агрегаты сухого типа, отличающиеся установкой трубы отопления в отдельном корпусе. Пространство между стенами заполнено термостойким составом, который дополнительно изолирует электрические компоненты от воды.

Что указывает на поломку

Признаки выхода из строя ТЭНа и элементов, связанных с устройством:

• отображать код ошибки, содержащий цифры 09, на жидкокристаллическом дисплее;
• подача перегретой или холодной воды из-за выхода из строя терморегулятора;
• появление напряжения на поверхности корпуса из-за пробоя ТЭНа;
• посторонний шум из-за износа или выхода из строя встроенного насоса.

Устройство нагревателя воды

Электронагреватель, установленный в корпусе посудомоечной машины, относится к категории водонагревательных элементов, обеспечивающих стабильный нагрев оборотной воды до +100 ° С. Некоторые модели могут быть оснащены термостатами.

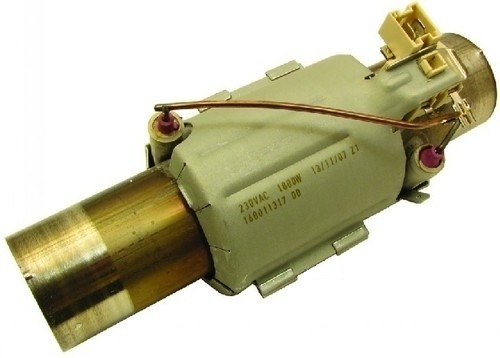

Электрообогреватель ТЭН для посудомоечных машин. Это специальная трубка, наполненная теплопоглощающим изолятором, в центре которой находится нихромовая проволока (спираль)

В трубчатом нагревательном элементе расположена электропроводящая катушка, которая передает расчетную мощность на всю внешнюю поверхность нагревательного модуля.

К основным компонентам нагревательного элемента относятся:

• трубка;
• радиатор;
• контакты;
• изоляционный слой.

Термоэлектрический сегмент нагревательного элемента выпускается в различных исполнениях. Недостатков в приборах практически нет, кроме большой площади для установки и необходимости ремонта, если спираль перегорела.

Насос перекачивает воду в посудомоечную машину через верхнюю часть нагревательного элемента. Таким образом вода нагревается до желаемой температуры для мытья посуды, которая контролируется датчиком

ТЭНы для посудомоечных машин промышленностью выпускаются со следующими параметрами:

• мощность — 15 Вт-15 кВт;
• напряжение — 12В-380В;
• длина — 250-630 мм;
• наружный диаметр — 6,0-24,0 мм.

Если у вас автомобиль Bosch третьего поколения, он содержит улучшенный насос-мотор со встроенным нагревательным элементом.

Как подобрать деталь

Перед тем, как начать поиск ТЭН для ПММ, необходимо перезаписать данные на паспортной табличке станка. На корпусе обогревателя имеется дополнительная наклейка с номером детали и электрическими характеристиками.

При выборе нового элемента необходимо проверить форму отверстия, количество проводов и расстояние между переключающими контактами.

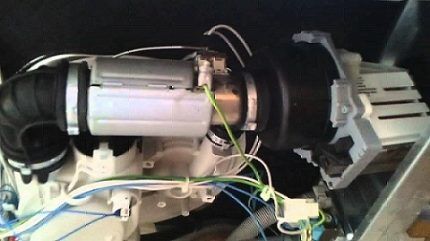

Электронагреватели со встроенным насосом для машин Bosch унифицированы с продуктами, разработанными для продуктов Siemens, Neff или Gaggenau.

Как выглядит этот узел

В современных посудомоечных машинах Сименс и других посудомоечных машинах конструкция предполагает в большинстве случаев полную замену неисправных агрегатов на новые. Утеплитель на большинстве современных марок съемный.

Однако не всегда нагревательный элемент можно менять отдельно от других узлов. Например, в машинах Bosch, Electrolux или Indesit невозможно заменить их отдельно. В рассматриваемых случаях это можно сделать только совместно с нагревательным блоком. Однако есть и марки, где для ремонта достаточно без дополнительных усилий поставить новый вместо старого ТЭНа.

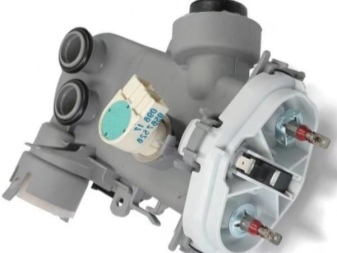

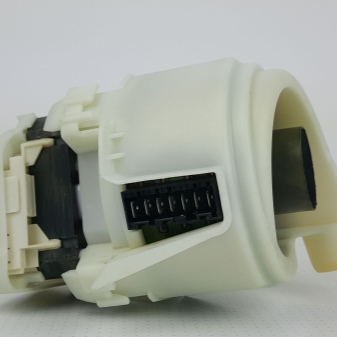

Рассматриваемый блок представляет собой пластиковый корпус, в котором предусмотрены отводы для форсунок и выводы для датчиков ТЭНа.

важно понимать, что если для определенной модели посудомоечной машины планируется, что ТЭН можно будет менять отдельно, то крепеж визуально можно найти на ее пластиковом корпусе. Если он будет меняться вместе с другими агрегатами, будут предоставлены его отдельные нагревательные опоры.

Причины поломок и тонкости выбора

Неисправности с одним из основных элементов конструкции посудомоечной машины могут возникать по разным причинам. Предлагаем вам более подробно ознакомиться с возможными проблемами, а также дать ряд советов по выбору нового ТЭНа.

Почему может сломаться ТЕН?

По отзывам пользователей, наиболее частыми выходами из строя электронагревателя в посудомоечной машине являются истощение спиральной резьбы и электрическое короткое замыкание на проводах трубы.

Прогорание — прямое следствие утонения огнеупорного элемента герметичного утеплителя.

Работающие ТЭНы в посудомоечных машинах часто перегорают.

Это может произойти, если:

• есть течь в нагревательном элементе;
• произошло резкое повышение напряжения в электросети (если такие скачки — частое явление, не лишним будет приобрести и установить стабилизатор);
• фильтр очень грязный;
• машина не работает должным образом (желательно перед ее использованием ознакомиться с правилами пользования посудомоечной машиной);
• износ, накопление значительного слоя накипи на ТЭНе (при толщине слоя более 2-3 мм поломка элемента неизбежна).

При таких серьезных поломках ничего не остается, как заменить сгоревший элемент на новый. Но сначала его нужно купить, выбрав подходящий — ни одна модель не подойдет. В связи с этим необходимо учитывать ряд особенностей, о которых мы поговорим ниже.

Нюансы выбора нового ТЭНа

При заказе запасной части для самостоятельной замены в интернет-магазинах или сервисных магазинах необходимо предоставить полную информацию о модели, включая серийный номер. Информация указана на паспортной табличке. Здесь мы предоставили подробную консультацию по поиску и выбору качественных запчастей для посудомоечной машины.

Кроме того, при выборе нагревательного элемента важно обращать внимание на его технические характеристики: внимательно проверьте его общее использование, параметры мощности и напряжения, заводской диаметр, а также соответствие устройства типичному разъему для подключения.

Рекомендуем позаботиться о сохранении уплотнения на выходных концах приобретенного устройства.

Конструктивные особенности тоже важны. На пластиковом корпусе нагревательного блока имеются отводы для подключения к патрубкам и выходные клеммы для датчиков

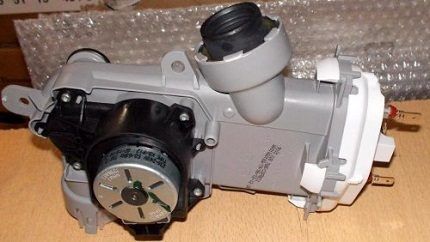

Электронагреватели мгновенного действия нагреваются быстро, но потребляют много электроэнергии. Советуем учесть это: если у вас одновременно есть посудомоечная машина и электрочайник, вилки могут оторваться и машина отключит электричество во всей квартире.

Электротермические обогреватели, предназначенные для установки в посудомоечные машины BOSCH, выпускаются следующих моделей:

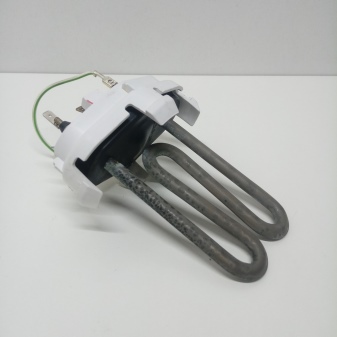

• погружной (мокрый) — контактирует с рабочей жидкостью, нагревая ее;

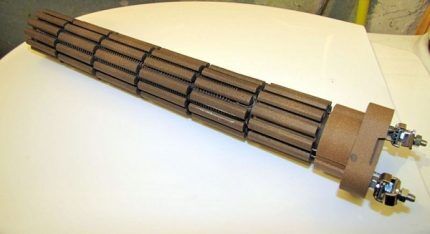

• сухой — окружен для защиты специальным баллоном из прочного композитного материала — мыльного камня.

Сухие обогреватели считаются профессиональными мастерами наиболее эффективными на практике, поскольку благодаря исключению прямого контакта с жидкостью они могут прослужить долгое время.

Большой баллон сухого нагревателя помогает очень быстро нагреть воду, предотвращает образование накипи, защищает машину от сухих пробок, легко разбирается

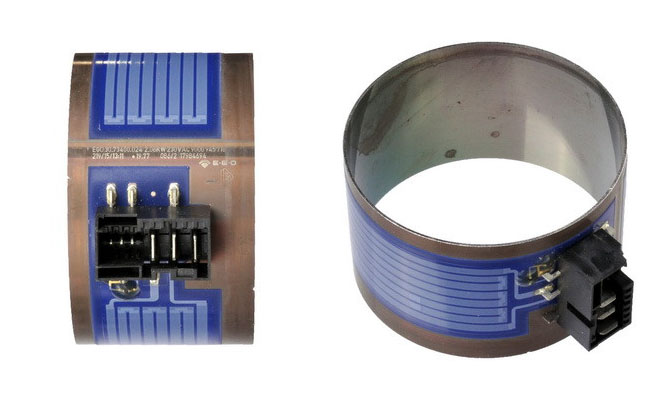

В различных модификациях посудомоечных машин Bosch на ТЭНах можно установить датчики распределения потоков воды, мутности воды и электрическое реле, которое приводится в действие мембраной, движущейся под напором воды.

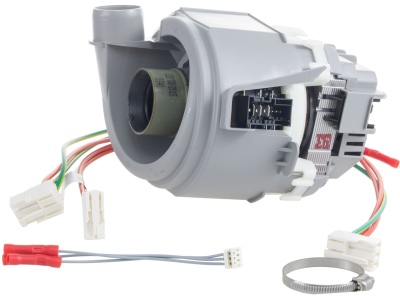

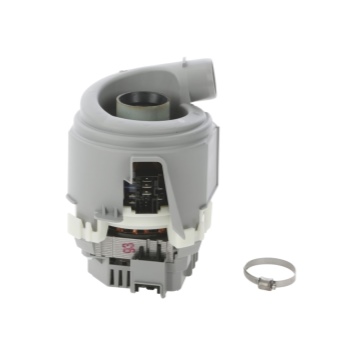

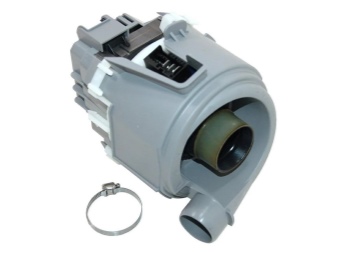

Нагревательные элементы посудомоечной машины Bosch продаются с помпой. Это единственное в своем роде изделие, поэтому оно считается неотделимым. Стоимость его довольно высока и может варьироваться в широком ценовом диапазоне: от 7000 до 11000 рублей.

Как правильно подобрать ТЭН для замены

Начнем с того, что появление кода на дисплее еще не повод для немедленной разборки посудомоечной машины. Первый шаг — проверить наличие других причин. Одна из них может быть стандартной системной ошибкой для наших сетей.

Допустим, после скачка напряжения отображался код 09, то исправляем ситуацию следующим образом:

• останавливаем работу PMM с помощью кнопки;
• вынуть вилку посудомоечной машины из розетки;
• делаем паузу на 15 минут, чтобы техник, который отреагировал на неисправность, смог восстановить настройки;
• производим подключение в обратной последовательности;
• следите за показаниями на дисплее.

Код больше не отображается? Это означает, что проблема устранена, а точнее не существует. За стабилизатором нужно просто сходить в магазин, чтобы больше не было переживаний по этому поводу.

Если ошибка продолжает появляться на экране, переходите к более серьезным операциям. Ведь для замены значимого по конструкции узла его придется снять с устройства. А для этого придется разобрать машинку и отключить нагревательный блок.

Сразу отметим, что необходимо снимать весь нагревательный блок, потому что в посудомоечных машинах Bosch его компоненты не могут быть переустановлены отдельно.

Шаг 1: Чтобы получить доступ к рабочему блоку, который включает нагреватель и насос, необходимо удалить переднюю панель, защитную полосу и изоляцию. Шаг 2: Кабели с лиловой изоляцией питают циркуляционный насос. Сначала снимаем клемму с ними с посадочного места. Шаг 3: проводка с серой изоляцией служит для подачи питания на датчик, с красной и зеленой — непосредственно на ТЭН. Осторожно отсоедините все линии. Шаг 4: В большинстве моделей вспененный поплавок, реагирующий на появление воды в чашке, мешает снятию устройства с нагревателем. Также снимаем его, отсоединив проводку с синей изоляцией Шаг 5: Снимаем термостатический модуль, в который входят ТЭН (справа) и циркуляционный насос (слева). Разбираем, потому что менять все равно придется весь узел. Давайте рассмотрим детали, чтобы найти причину проблемы. Шаг 6: Осмотр трубчатого нагревателя показал, что вода попала в нагревательный элемент из-за утечки. В результате нагреватель рвется и травится. Шаг 7: Чтобы убедиться, что диск требует замены, осмотрите разъемы и измерьте сопротивление. Неповрежденный нагреватель должен иметь сопротивление 24 Ом. Шаг 8: Осмотрите все компоненты поврежденного насоса и блока нагревателя, чтобы определить сопутствующие повреждения и предотвратить подобные ситуации в будущем. Шаг 9: Сделайте снимки циркуляционного насоса или удалите изделие, чтобы найти аналогичное устройство для замена Шаг 10: Поиск по номенклатурным данным нагревательного элемента, они также будут полезны для поиска блока, который включает в себя циркуляционный насос и трубчатый электронагреватель

Отсоединив модуль с ТЭНом, идем с ним в магазин, чтобы найти и купить оригинальную деталь. В крайнем случае, перепишем его номенклатуру, стараясь не потерять ни одной иконки в сочетании букв и цифр. Каждый из них важен.

Водонагревательный блок Bosch PMM, выпускаемый компанией специально для ремонтных работ, найти в свободной продаже может быть проблематично. И это стоит немало. Однако необязательно покупать б / у деталь или аналогичный предмет другой марки, ведь отсутствие протечек гарантируется только при установке оригинала.

Возможен ли ремонт

Нагревательный элемент в посудомоечных машинах Bosch выполнен по технологии напыления токопроводящего слоя на изолирующую подложку, но восстановить след пайкой невозможно. Материалы, используемые на заводе, не позволяют выполнять сварку даже кислотным флюсом. Ремонт специальной электропроводящей пастой (применяемой для восстановления нагревательных нитей на окнах автомобилей) нежелателен. Восстановленная дорожка не выдержит повышения тока и температуры.

Запасные части к компонентам отопителя компания не поставляет; В случае выхода из строя мотора или шнека агрегат необходимо заменить. На рынке запчастей есть неоригинальные комплектующие, подходящие по габаритам и электрическим параметрам для нагревателей посудомоечных машин Bosch. При использовании таких деталей есть риск протечки неправильно смонтированного ТЭНа или поломки ТЭНа из-за некачественных комплектующих или неправильного подключения.

Подогреватель можно перестроить, используя комплектующие, взятые из других неисправных узлов. Техника используется в сервисных центрах, имеющих запас запчастей. Недостатком такого ремонта является вероятность повторных отказов из-за использования второстепенных компонентов.

Как проверить ТЭН на работоспособность

Опытные специалисты по обслуживанию гарантируют, что часто код E09 просто сбивает с толку неопытных ремонтников. Ведь он сигнализирует о нарушении функции приготовления воды для мытья посуды, а не о конкретных нарушениях в работе. А это запросто может быть результатом выхода из строя датчика температуры или его проводки.

Перед отключением модуля с помпой и ТЭН необходимо предварительно проверить состояние термостатической системы, для этого:

1. Отключите PMM от источника питания кнопкой, затем от сети, вытащив вилку из розетки. Вынимаем лотки из бункера. Отсоедините прибор от водопровода и слейте его в канализацию.
2. Ставим ПММ задней панелью вверх.
3. Разбираем заднюю стенку отдельно стоящей модели или нижнюю панель встроенного ПММ. Точнее, отодвигаем их немного в сторону, чтобы можно было провести диагностику. Полностью удалять их не обязательно.

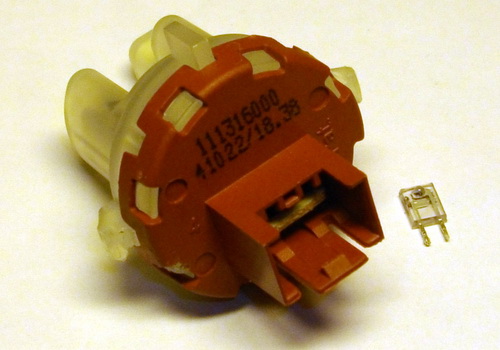

4. Изучаем состояние датчика температуры и подключенной к нему проводки. Рассмотрим, нет ли оплавления изоляции, повреждений, оголенных проводов.
5. При выявлении дефектов изоляции заменяем ее проводом того же сечения.

Убедившись в хорошем состоянии изоляции, необходимо «прозвонить» мультиметром все кабели, соединяющие датчик температуры с платой управления. Не исключено, что вместо дорогостоящего ремонта потребуется лишь подтянуть соединения. Если с электросхемой все в порядке, то нужно проверить датчик.

Стоимость датчика температуры конечно намного ниже, чем цена водогрейного агрегата. Процедура замены намного проще. Справиться можно своими руками, но если еще не истекла гарантия на оборудование, лучше, чтобы даже такой несложный ремонт проводил сотрудник организации, с которой заключен договор на обслуживание.

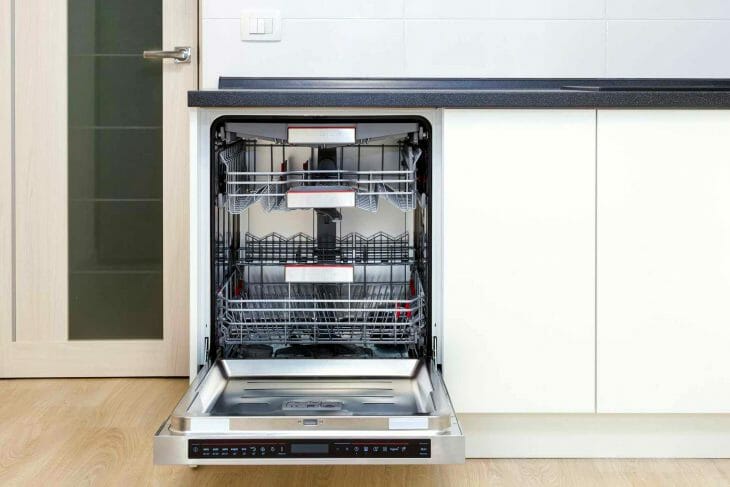

Одна из причин, по которой на дисплее появляется ошибка E: 09, — это повреждение датчика температуры или монтажной платы, которая его соединяет

Главное, исправить ситуацию с датчиком, как только возникнут проблемы. Если своевременно не прекратить нагрев, ТЭН точно выйдет из строя, даже если ранее он был пригоден для эксплуатации. Но более опасна вероятность возгорания по вине неисправного электрика.

Если с датчиком и его проводкой все в порядке, давайте посмотрим на состояние платы управления. Его разрыв также сопровождается появлением на экране кода E09. О его замене лучше вообще не беспокоиться, вмешательство любителя в этот агрегат чревато покупкой новой посудомоечной машины.

Ремонт карты случается крайне редко. Часто бывает проще и дешевле заменить его, чем восстанавливать. Также рекомендуется не экспериментировать с этой процедурой, если вы не инженер-электрик.

Признаки неисправности. Как проверить ТЭН?

Проблема может быть вызвана косвенными признаками. Кроме того, современные PMM сообщают о проблеме, выделяя код ошибки на дисплее. Практически все модели Hotpoint Ariston, Indesit, Siemens оснащены системой самодиагностики. Если возникает проблема, запускается тестовый режим, после которого тестируются все узлы.

Другой симптом — ненадлежащее мытье посуды. Если в посудомоечной машине раньше мыли посуду, но здесь есть жирный налет на поверхностях, проблема, вероятно, в нагревательном элементе.

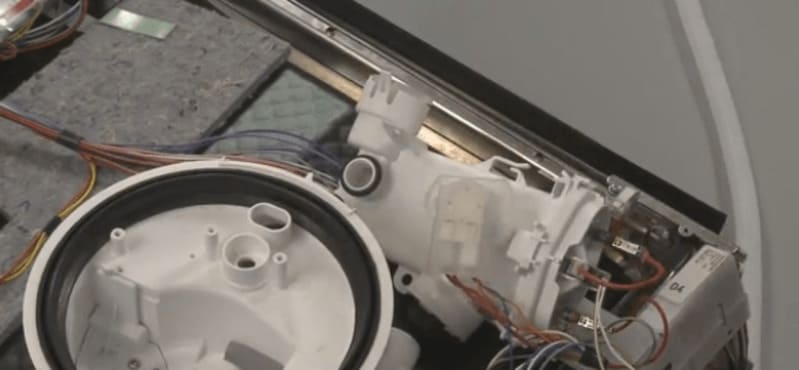

Где находится объект? Он расположен в нижней части корпуса, рядом с двигателем и насосом. Для начала можно осмотреть состояние датчика температуры. От этого напрямую зависит, включится ТЭН или нет.

• Отключите устройство от сети и коммуникаций.
• На пол постелите полотенце, поставьте машину набок.
• Снимите цокольную панель.

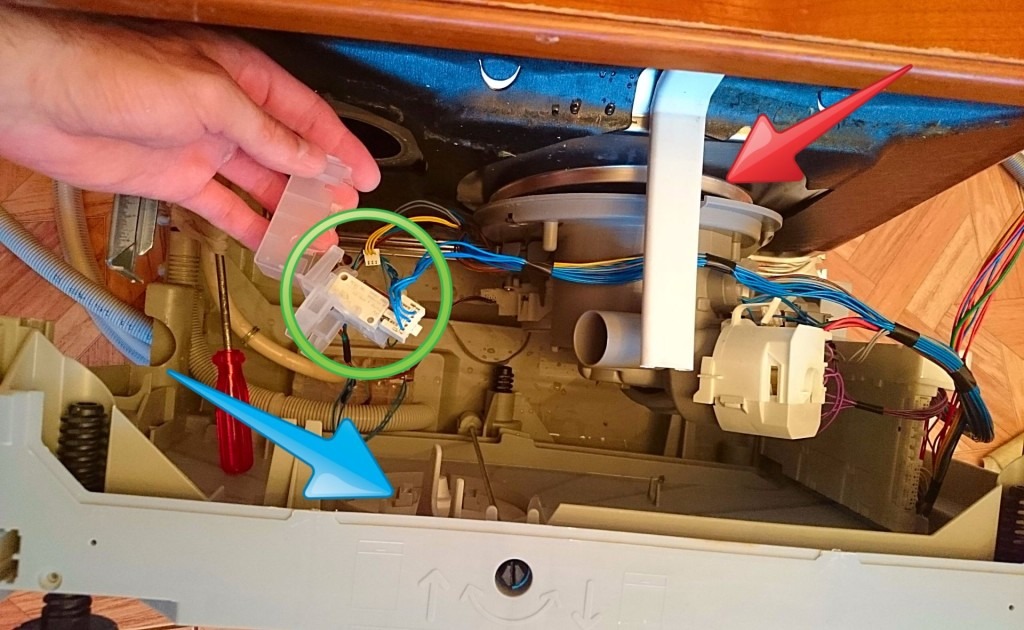

• Осмотрите термистор и его проводку. Если видны следы ожогов, замените деталь.

• Для диагностики нагревательного элемента подключите щупы мультиметра к контактам для измерения сопротивления.
• Исправная часть покажет значения в районе 22 Ом.

Если обнаруживается, что товар вышел из строя, выполняется его полная замена.

Как заменить нагреватель своими руками?

Такие детали, как нагревательные элементы, не подлежат ремонту в домашних условиях. И цена ремонта не меньше стоимости новой детали.

Подготовьте сменные инструменты:

• Отвертки шлицевые и крестовые.
• Плоскогубцы.
• Шило.

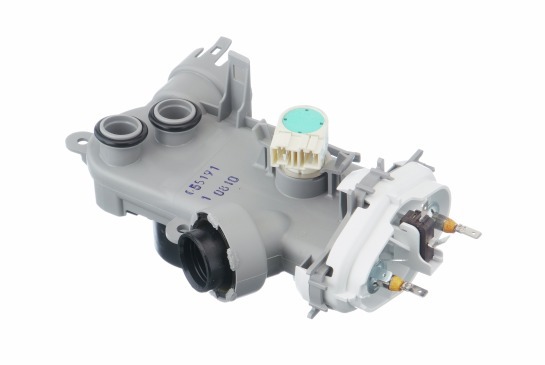

Из аксессуаров вам понадобится комплектный нагревательный блок. Нагревательный элемент в таких моделях отдельно не устанавливается. Так сказать в пишущих машинках: Bosch, Electrolux, Indesit, Ariston».

Осмотрите блок визуально. Если у него нет приспособлений для разборки, вам нужно будет полностью заменить устройство. Если видны какие-либо болты или защелки, нагреватель можно снять.

Если диагностика показала, что в пишущей машинке Сименс или другой марки неисправен ТЭН, приобретите новую деталь. Найти его можно в интернет-магазине или заказать у производителя. Вот последовательность работ:

• Отключите посудомоечную машину от электросети.
• Отключите коммуникации.
• Откройте люк.
• Выньте лотки из бункера.
• Снимите нижний распылитель, потянув его на себя.
• Вытащите сливной фильтр, одновременно удалив с него мусор.

• Вода остается в отверстии за фильтром. Удалите его губкой.
• Снизу пять болтов. Они закрепляют нагревательный блок.

• Положите корпус ПММ на бок или переверните.
• Снимаем нижнюю панель.
• Запустите насос и снимите с места. Отсоедините от него датчик.

• Ослабьте крепления, отключите фишки проводки и снимите ТЭН.

Новый элемент устанавливается в обратном порядке.

Как заменить погружной ТЭН, показано на видео на примере ПММ «Бош»:

Следите за работой оборудования, чтобы не привести к серьезным неисправностям. Своевременно очищайте фильтры от засоров, не перегружайте камеру посудой. Производитель не зря составил инструкцию по эксплуатации, старайтесь ее уважать.

Разновидности нагревательного элемента в посудомойке

В посудомоечных машинах Bosch, Ariston, Electrolux, Candy есть два типа нагревательных элементов:

• Текущий или сухой.
• Трубчатые со спиралью или мокрые.

Первый тип подключается к насосу и шлангу. Вода проходит через трубку двигателя, поэтому она мгновенно нагревается. Такие детали менее подвержены образованию накипи, поэтому имеют длительный срок службы.

Второй элемент, погружной, совмещен с циркуляционным насосом. Поскольку он постоянно находится в воде, он более подвержен отложению отложений. Со временем количество солей на поверхности мешает нормальной теплоотдаче, из-за чего элемент перегревается и перегорает.

Как узнать, сломан ли ТЭН и пора его заменить? Ниже описаны типичные симптомы проблемы.

Как выбрать новый ТЭН?

Перед тем, как заказать и приобрести новый нагревательный элемент, вам необходимо знать модель, установленную в вашей посудомоечной машине, все, вплоть до серийного номера. Его можно найти на этикетке посудомоечной машины.

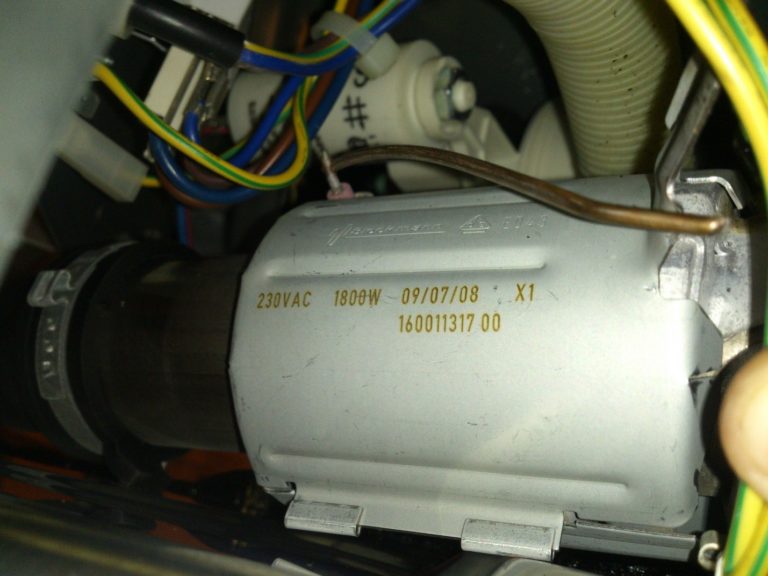

Также следует знать основные технические характеристики устройства:

• напряжение и мощность;

• габаритные размеры;

• соответствие разъему для подключения;

• общее назначение.

Кроме того, необходимо обратить внимание на герметичность на концах розетки на модели. А еще стоит обратить внимание на конструктивные особенности. Электротермические обогреватели, применяемые в посудомоечных машинах марки Bosch, могут быть:

• мокрый или погруженный в воду;

• сухой.

Первая категория устройств отличается тем, что они контактируют с жидкой рабочей средой и нагревают ее. А вторая категория моделей — в специальном флаконе из мылаита. Этот материал относится к категории композитов.

Сухие обогреватели более востребованы благодаря более высокому КПД. Это достигается за счет того, что деталь не контактирует напрямую с жидкостью. Это также позволяет увеличить срок службы детали.

Наличие большой колбы в сухом нагревателе позволяет максимально быстро нагреть воду, предохраняет от образования накипи и образования так называемой сухой пробки. А при необходимости снять такую ​​деталь немного проще.

В разных моделях посудомоечных машин Bosch можно установить датчики мутности жидкости, распределения потока воды и электрическое реле, которое приводится в действие мембраной, которая перемещается под действием давления воды.

Учтите, что для моделей Bosch можно найти нагревательные элементы, в состав которых также входит насос. Это будет кусок, который нельзя разобрать. Но его цена будет существенно выше, чем у обычных ТЭНов для таких устройств.

[spoiler title=»Источники»]

• https://tovaroskop.com/appliances/big/dishwashers/ten-dlya-posudomoechnoy-mashiny-bosch.html
• https://kachestvolife.club/o-chistote/bytovaya-tehnika/zamena-tena-v-posudomoechnoy-mashine-bosch
• https://sovet-ingenera.com/tech/posudomoyki/ten-dlya-posudomoechnoj-mashiny-bosch.html
• https://Tehno.expert/posudomoechnaya-mashina/ten-dlya-bosch.html
• https://stroy-podskazka.ru/posudomojka/vse-o-tenah-bosch/

[/spoiler]
