Самоделки из двигателя от стиральной машины: шлифовальный, токарный станки, газонокосилка, корморезка, бетономешалка и другие самоделки

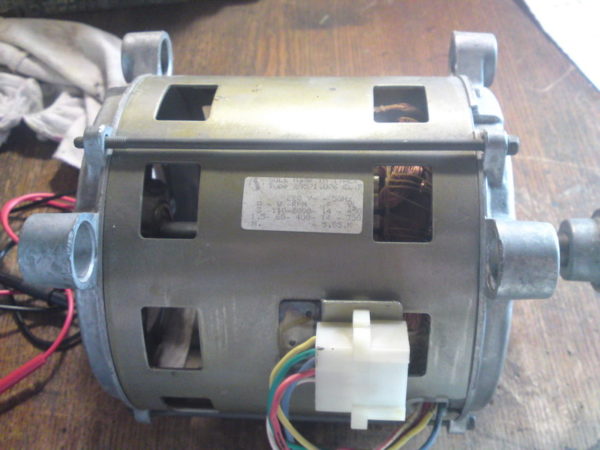

Асинхронный

В таком двигателе два рабочих агрегата: неподвижный статор и ротор, вращающий барабан. В этом случае скорость вращения двигателя может достигать 2800 об / мин.

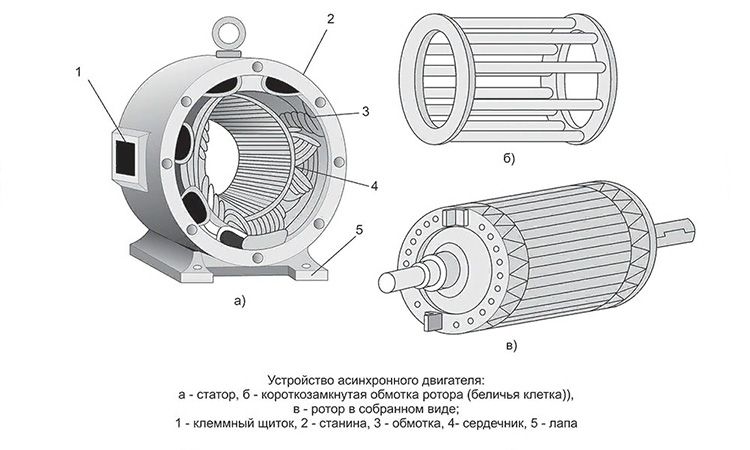

Устройство асинхронного двигателя.

Слабым местом таких двигателей является снижение крутящего момента. По этой причине барабан буквально начинает «ходить-ходить» и раскачиваться.

Довожу до вашего сведения! В современных моделях двухфазные двигатели практически не используются, с 2000 года их заменяют трехфазные асинхронные двигатели с частотным регулированием скорости.

Преимущества асинхронных двигателей:

• простота конструкции и обслуживания (главное не забыть смазать двигатель и поменять подшипники);
• тихий шум;
• бюджетная стоимость.

Среди основных минусов:

• громоздкий двигатель;
• низкая эффективность;
• «корявые» электрические схемы, неудобные для пайки.

Такие моторы часто используются в бюджетных моделях, не обремененных «умной» электроникой.

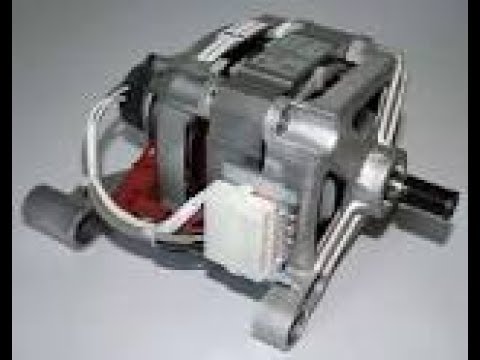

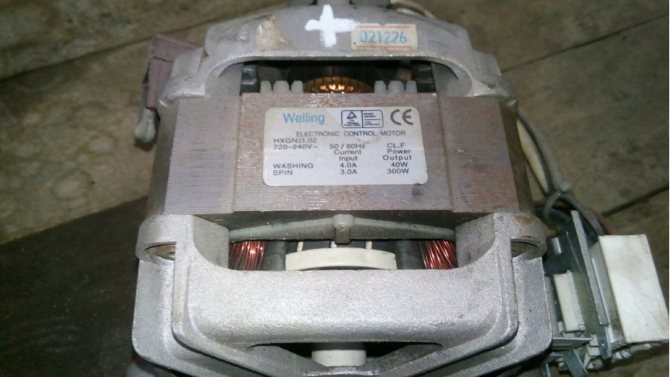

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные двигатели. Почти 90 процентов всех бытовых стиральных машин оснащены этим типом двигателя.

И это неудивительно, ведь такие моторы более универсальны, они могут работать как на переменном, так и на постоянном токе.

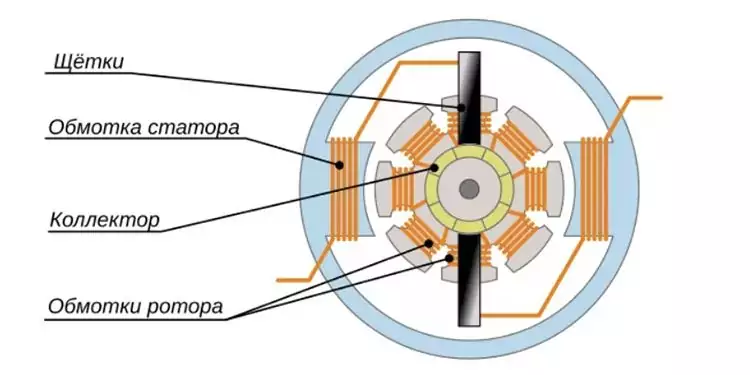

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора частоты вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с двигателем (их обычно две). Их нужно периодически менять, так как они стачиваются по коллектору.

Щеточный мотор имеет ряд преимуществ:

• компактный размер;
• большой пусковой момент;
• не зависит от частоты блока питания;
• более плавное регулирование скорости, в этом случае вращение регулируется регулятором натяжения.
• универсальность;
• простая и экономичная схема подключения управления;

Среди минусов:

• низкий срок полезного использования;
• необходимость периодической замены щеток;
• высокий уровень шума.

Комментарии Андрей Винокуров Электромонтажник 5 разряда ООО «Петроком» Задать вопрос «Соединение коллектора и щеток очень чувствительное. А при чрезмерном трении щеток может произойти перегрев и отслоение ламелей коллектора от изолятора. Кроме того, может возникнуть короткое замыкание между витками в обмотках ротора или статора. Это приведет к искрам или ослаблению магнитного поля. В последнем случае ротор и барабан не поворачиваются полностью.»

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, работающие без ременной передачи. В таких двигателях обычный шкив заменяется специальной муфтой, которая соединяет вал ротора непосредственно с осью безременного барабана.

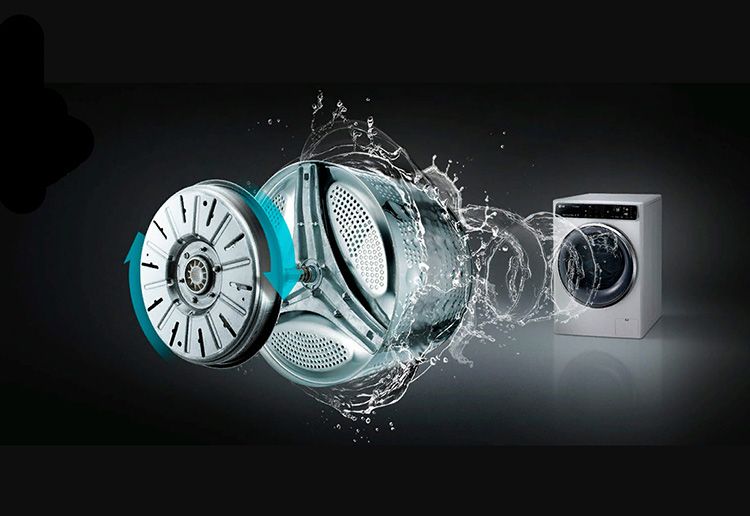

Система Direct Drive впервые была применена в стиральных машинах LG в 2005 году. В этом случае агрегат подключается непосредственно к барабану, что исключает использование соединительных элементов, наиболее уязвимых частей двигателей.

Конструкция с прямым приводом включает бесщеточный инверторный двигатель, скорость вращения которого задается электромагнитными волнами. Он может определять загрузку выстиранного белья и, в зависимости от этого, изменять потребление энергии.

Эта технология считается одной из самых передовых, приводы этого типа используются ведущими производителями стиральных машин, такими как Haier, Bosch, AEG, Samsung и Whirpool.

Внешне такой двигатель прямого действия чем-то напоминает асинхронный, однако принцип его работы совершенно иной. В этом случае используется схема управления трехфазного инверторного типа.

Двигатели этого типа обладают рядом преимуществ:

• удобное расположение и отсутствие лишних деталей;
• долговечность и простота замены элементов;
• компактность;
• низкий уровень вибрации станка;
• Высокая эффективность;
• отсутствие ленты и кистей, требующих регулярного ухода;
• относительная тишина.

Такие моторы значительно увеличивают общую стоимость бытовой техники. В основном это связано со сложной системой управления электрической схемой такого двигателя.

Что можно сделать из старой стиральной машины

Самоделки из двигателя стиральной машины часто заменяют те инструменты, покупка которых в компании нецелесообразна из-за их дороговизны. Чаще всего это незаменимые приспособления для любого мастера: наждак, болгарка, бетономешалка, генератор, токарный станок. Иногда из моторов стиральных машин собирают куриный сборщик или мясорубку.

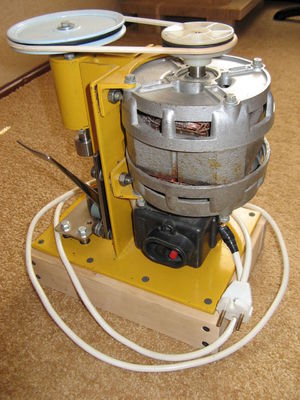

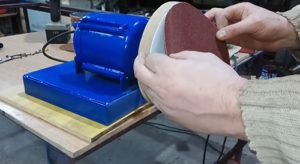

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Если вы не знаете, где использовать моторчик автоматической стиральной машины, сделайте болгарку. Это одна из самых простых «модификаций» мотора стиральной машины. Самая большая проблема при сборке болгарки — обеспечить хорошее и стабильное крепление шлифовального круга к валу двигателя, чаще всего используется специальный фланец.

Рассмотрим подробно все этапы работы:

Иллюстрация	Описание акции

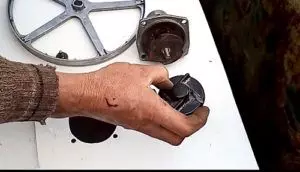

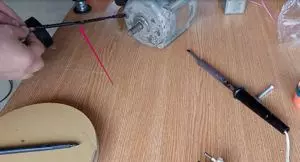

	Для работы нам понадобится мотор от стиральной машины 180 В, 1400 об / мин. Выбирать слишком мощный двигатель не стоит. Первым делом нужно заизолировать провода.

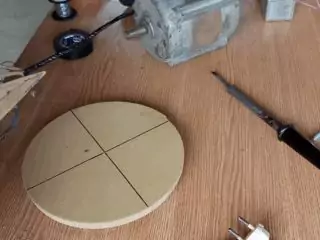

	Размечаем шлифовальный круг для адаптера. Кроме того, для фиксации ступицы необходимо использовать шайбу и гайку с прямой резьбой в направлении, противоположном вращению вала. В противном случае он повернется и точильный камень слетит при первом запуске.
	Обрезаем металлические уголки, их можно вырезать из листов 8мм. С помощью болтов крепим двигатель к станине.
	Осуществляем сборку всех элементов абразивного диска и пробный пуск.
	Следующий этап — покраска и пайка к основанию
	По окончании работы поверхность декорируется абразивным материалом. Самый простой способ — использовать для этих целей двусторонний скотч. По такому же принципу можно сделать точилку из стиральной машины своими руками.

Комментарий Андрей ВинокуровЭлектроник 5 разряда ООО «Петроком» Задайте вопрос «Если нужно изменить направление вращения ротора болгарки от стиральной машины, для асинхронных двигателей достаточно поменять соответствующие обмотки.»

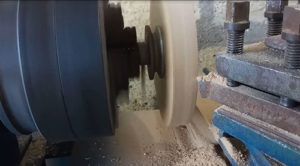

Токарный станок по дереву

Самое сложное в этой поделке — припаять правильный каркас для основания. Токарный станок должен иметь устойчивое основание. Каркас можно сделать из уголков и профилей и других подручных материалов. Самое главное, чтобы ось мотора была параллельна опорной конструкции.

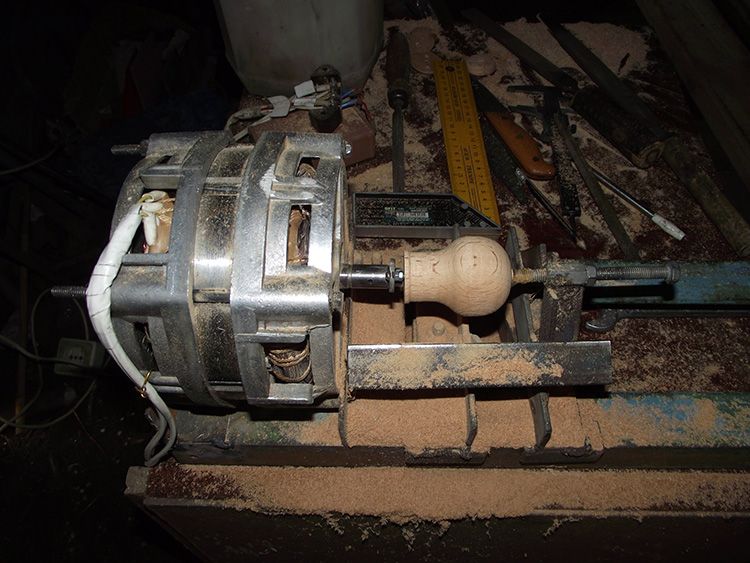

Двигатели таких моделей стиральных машин, как автомат «Вятка», отлично подходят для работы.

Двигатель в таких моделях асинхронный, обычно с двумя скоростями, от 400 до 3000 об / мин.

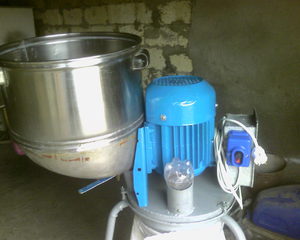

Подробнее о том, как пользоваться мотором стиральной машины и собрать токарный станок по дереву, смотрите в этом видео:

Посмотрите это видео на YouTube

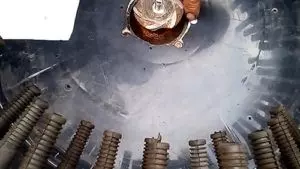

Перосъемная машина из стиральной машины своими руками

Такая машина легко сделает за вас «всю грязную работу». Он отлично справится с долгой и тяжелой физической работой по ощипыванию цыплят.

Иллюстрация	Описание акции
	Берем елку из старой стиральной машины, работаем на нитке. На наждаке делаем чистые пропилы для шкива.

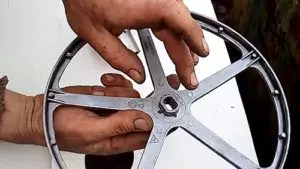

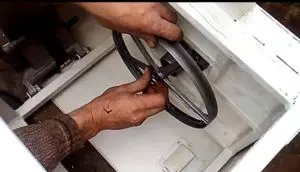

	В нашем случае подойдет шкив стиральной машины Indesit с верхней загрузкой.

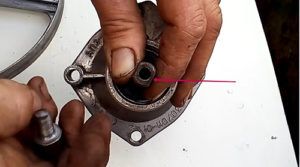

	Отрезаем переходник от старого рулевого пальца УАЗ. Нить пришла правильно.

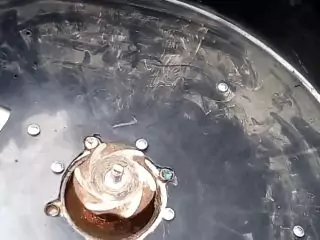

	Для прессования используем колпачок центрифуги от старой полуавтоматической стиральной машины «Сибирь».

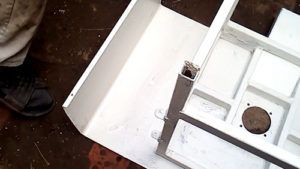

	Для установки нашего двигателя собираем раму. Раскрашиваем, привариваем «ушки».

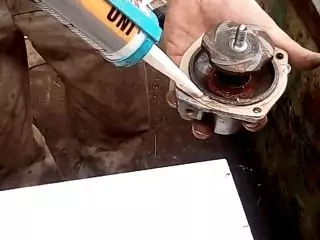

	Ставим насос на герметик.
	Установите шкив сзади.
	Проверим ременную передачу нашего агрегата.

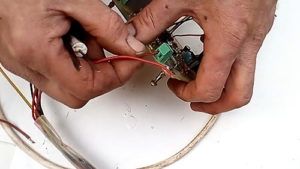

	Соединяем плату со спидометром. Соединяем обмотки последовательно от коллектора до якоря. Если он не подключается должным образом, двигатель вращается в другую сторону. Закрепляем блок управления под столешницей.
	Закрепляем на саморезах лоток для загрузки туш, снабженный резиновыми штифтами.
	Сверху ставим нижнюю часть купажной машины и закрепляем колпачком на винт.

Такая машина справится с ощипыванием котловых кур и перепелов. Для изготовления было использовано около 120 резиновых «пальцев» диаметром 8 мм.

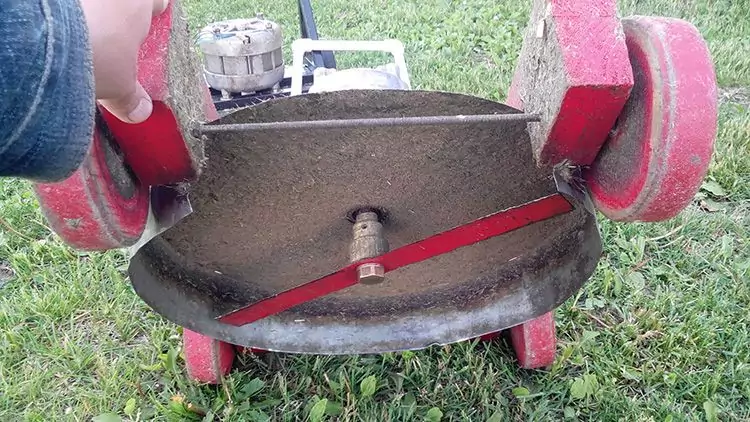

Газонокосилка

Газонокосилка — еще один отличный способ использовать двигатель стиральной машины и дать ей вторую жизнь. По аналогии с любым устройством, здесь самое сложное — сделать удобную раму, к которой можно будет стабильно прикрутить двигатель. Вторая по важности задача — найти чехол, чтобы защитить двигатель от пыли и листвы, а человека — от порезов.

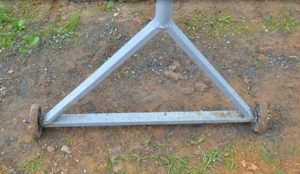

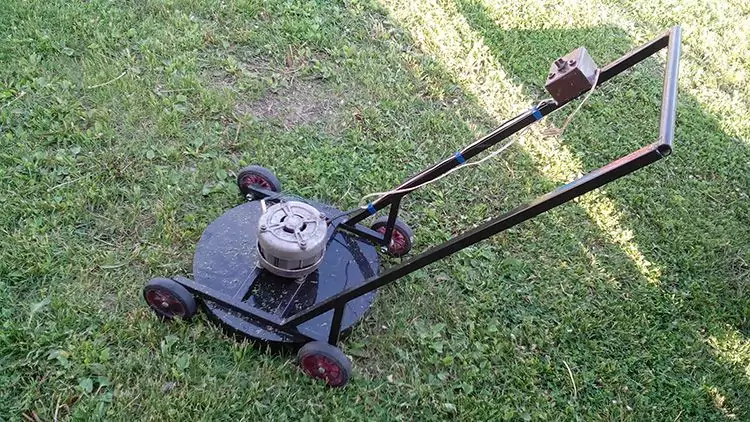

Каркас можно сварить из металлических уголков, главное приварить «ушки» для переключателей и сварить прочное основание для мотора.

Иногда за основу берут раму коляски или троллейбуса. Далее к каркасу приваривается листовой металл. К верхней части платформы крепится кожух, спереди и сзади монтируется специальный бампер. Это может быть пластик, резина или металл.

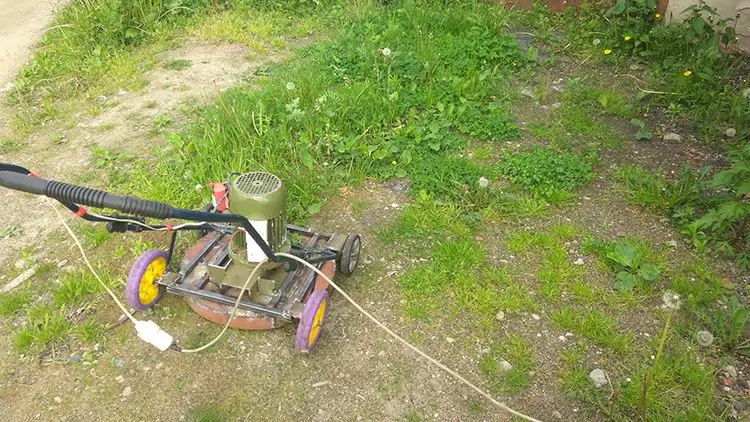

Мотор закреплен на платформе, в центре проделано отверстие для вала.

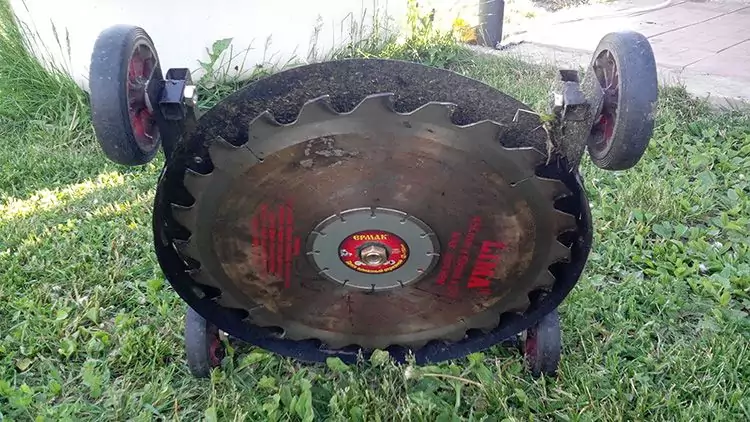

Варианты ножей могут быть разными, от поворотных до цилиндрических.

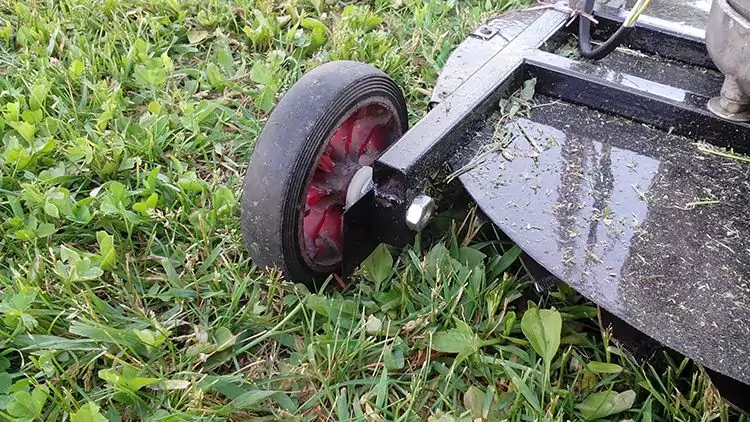

Колеса можно «позаимствовать» у старой коляски.

После этого осталось провести тестовый запуск. Не забывайте, что перед началом работ важно проверить правильность соединения всех элементов и их изоляцию!

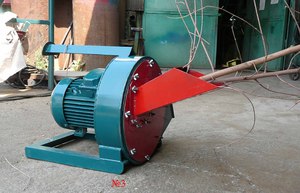

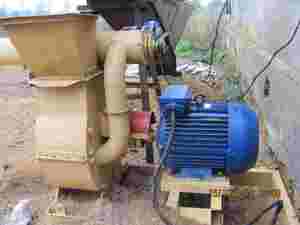

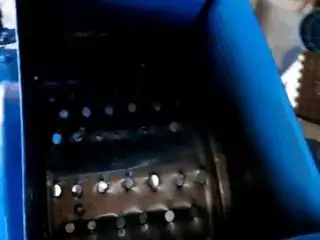

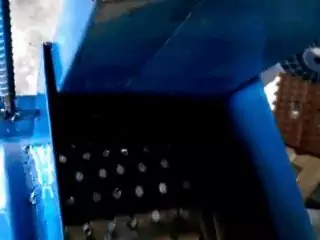

Корморезка

Но для изготовления фрезы в дело пойдет не только мотор стиральной машины, но и барабан. Правда, изначально стоит выбрать модель с верхней загрузкой. Однако, если вы его не нашли, подойдет обычный барабан.

Иллюстрация	Описание акции

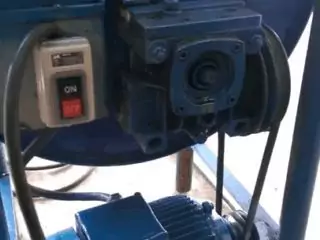

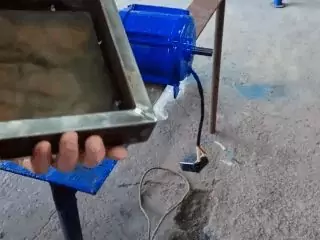

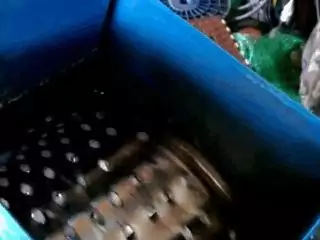

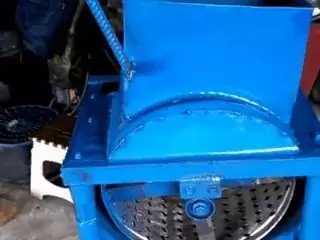

	Для начала посмотрим на «начинку». Двигатель 1,1 кВт при 1000 об / мин. Редуктор, конденсатор стоит 25 мкФ.
	Корзина сделана из стиральной машины и закреплена на перекладине. Для улучшения эффекта решетки отверстия немного увеличены наружу.
	Это очень легко запускается нажатием кнопки.
	Корпус выполнен из листового металла.
	Предусмотрен зажим для удержания свеклы или сочных продуктов.

Важно! При использовании бака из стиральной машины с верхней загрузкой убедитесь, что лезвия не касаются дна и стенок бака во время работы!

Как превратить двигатель от старой стиральной машины в генератор

Чтобы сделать самодельный генератор, вам потребуется обратиться за помощью к профессиональному токарю. Купив неодимовые магниты, необходимо будет вырезать канавки определенной глубины на сердечнике двигателя.

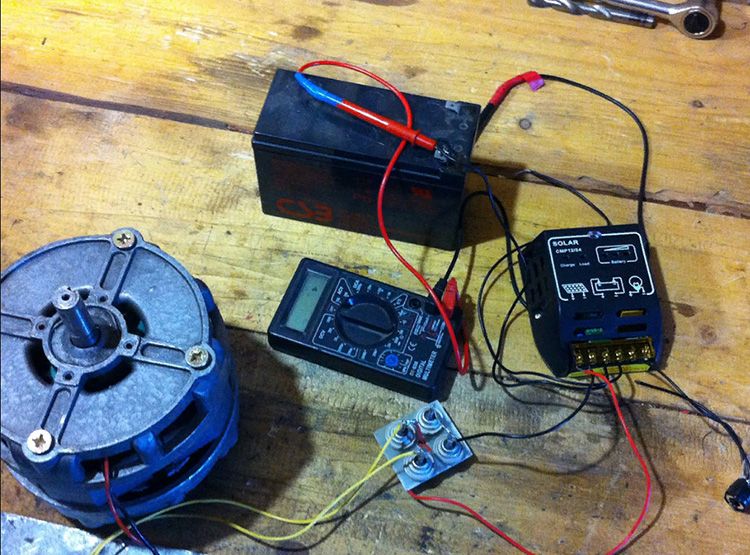

Двигатель — вариант генератора.

Для фиксации магнитных «усилителей» необходимо заранее подготовить жестяные шаблоны, размеры которых должны совпадать с размерами сердечника и шириной пазов. Важно расположить магниты на сердечнике на одинаковом расстоянии. Их можно закрепить клеем.

КомментарииАндрей ВинокуровЭлектромастер 5 категории ООО «Петроком» Задать вопрос «Помимо расстояния большое значение имеет угол наклона каждого элемента. Отклонения от типовых размеров могут вызвать прилипание, из-за которого мощность генератора значительно уменьшается.»

Подробнее о том, как сделать генератор из двигателя стиральной машины, смотрите в этом видео:

Посмотрите это видео на YouTube

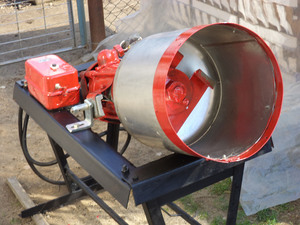

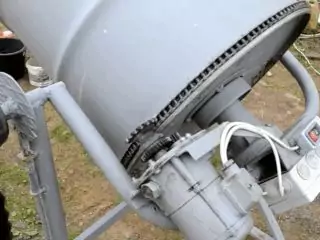

Бетономешалка

Самая большая проблема при сборке самодельной бетономешалки — обеспечение ее устойчивости. Особенно остро стоит проблема заклинивания машины после загрузки бетонной массы.

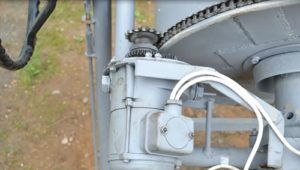

Рассмотрим один из необычных способов сделать бетономешалку с цепным приводом:

Иллюстрация	Описание акции
	Для изготовления основы нам потребуются металлические швеллеры или уголки.
	Подвижные элементы фиксируем по системе «заглушка-паз», ограничивая боковое перемещение болтами.

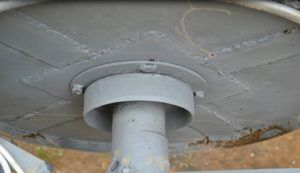

	Прикрепляем основание к ступице.

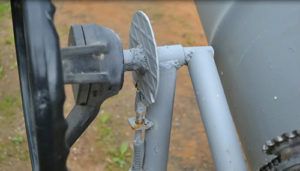

	В качестве маятника мы используем обычный руль от автомобиля.

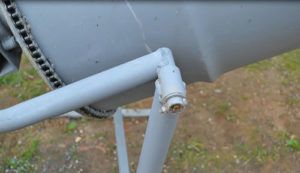

	Настоящей изюминкой всей конструкции является специально разработанный механизм, вращающий ствол. В его основе лежит принцип велосипедной цепи. Правда, в этом случае шестерню пришлось брать с явно более глубокими канавками, чтобы цепочка зацепилась даже при возможных колебаниях.
	Сама цепь сварена точечной сваркой по всей окружности барабана.

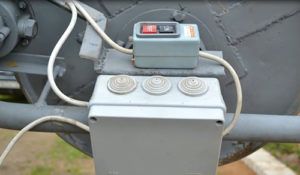

	Спусковой механизм самый простой.
	По сути, это первый запуск. Все идет гладко. Несмотря на солидный вес.

Совет! В качестве емкости для замеса можно использовать как емкость самой стиральной машины, так и обычную бочку. Однако размеры конструкции и ствола должны быть соизмеримыми.

Как энергопотребление зависит от значения мощности мотора

Чтобы упростить вопрос, давайте выясним, сколько электроэнергии в киловаттах может заряжать двигатель вашего автомобиля за один час работы. Эти данные нас интересуют чаще всего, а какая мощность двигателя сама по себе — второй вопрос.

Считается, что потребление энергии устройством для стирки белья состоит из:

• потребляемая двигателем электрическая энергия, которая в процессе работы может меняться с учетом выполняемых операций;
• стоимость устройства водяного отопления, средняя из которых 1,7 — 2,9 кВт. А количество потребляемой энергии будет зависеть от заданного температурного режима воды;
• мощность насоса, которая составляет 24 0 40 Вт, которой хватает для слива жидкости;
• суммарное значение мощности лампочек, модулей, сенсорных устройств, которое достигает 5 — 10 Вт.

Прямой привод

Бесщеточный двигатель также называют инверторным или двигателем с прямым приводом. Это новейшая технология, разработанная корейской компанией LG. Распространение этого типа двигателей началось в середине 2005 года, с тех пор, благодаря своим превосходным характеристикам, долговечности и компактности, инверторный привод прочно занял лидирующие позиции.

Сегодня эту технологию используют другие компании, в том числе Haier, Samsung и Whirpool. Надежность, значительное превосходство прямых приводов над коллекторными и асинхронными двигателями, возможность значительного уменьшения габаритов стиральных машин, износостойкость, малое количество деталей и другие преимущества значительно расширили сферу применения бесщеточных двигателей. Они были оценены по достоинству и начали использоваться в автомобилях Bosh и AEG.

В устройстве такого двигателя всего один ротор и один статор, как у асинхронного. Однако его действие совершенно иное. Агрегат подключается непосредственно к барабану, что исключает использование соединительных элементов, наиболее уязвимых частей двигателей. Схема управления в таких двигателях — трехфазного инверторного типа.

Читайте также: Аккуратная модернизация «китайской» токарной обработки»

Основными преимуществами двигателей этого типа являются:

• простота конструкции;
• удобное расположение в стиральной машине;
• компактность;
• низкий уровень вибрации станка;
• КПД выше, чем у двигателей других типов;
• отсутствие ленты и кистей, требующих регулярного ухода;
• относительная тишина.

Единственный существенный недостаток двигателей прямого действия не связан с потребителями, он больше обижает производителей — схема управления достаточно сложная, и ее разработка требует больше усилий, чем создание электрической схемы для коллекторного двигателя. Это еще больше увеличивает стоимость инверторных стиральных машин от Electrolux, Bosch и других компаний.

Мотор — это «сердце» стиральной машины, одна из основных ее составляющих, от которой зависит эффективность оборудования. Основные характеристики этой детали — мощность и количество оборотов в минуту. Покупая автомат, мы редко обращаем внимание на эти параметры. А может зря? Вот почему мы решили поговорить о том, какой мощностью мотор в стиральной машине и на что он влияет.

custom_ads_shortcode1

Как убрать скрип панели приборов автомобиля

Новичок не обратит внимания, а опытный — обратит внимание

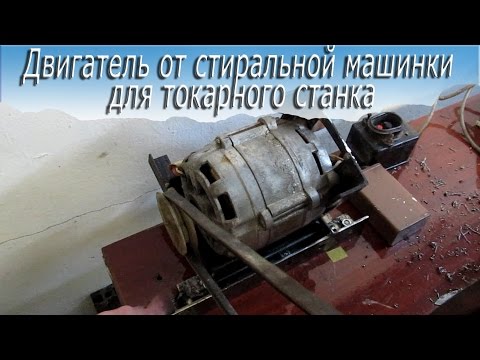

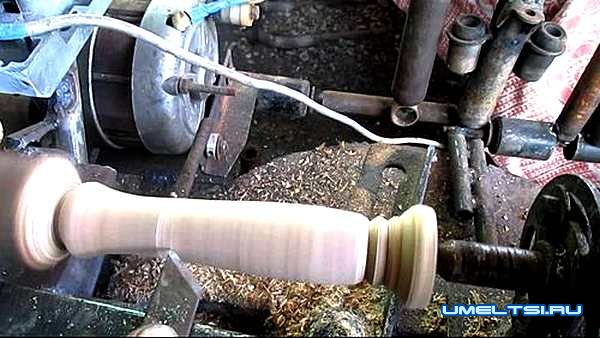

Двигатель от старой стиральной машины для токарного станка

Самостоятельно собрать токарный станок несложно. Необходимо только закрепить переходник на основании вала мотора старой стиральной машины. Адаптер нельзя прикреплять постоянно. Лучше, чтобы он был съемным, так как таким образом токарный станок станет многофункциональным, с возможностью шлифования деталей, заточки ножей с помощью точильного круга, резки металлических и пластиковых труб с помощью отрезного круга и других принадлежностей. На фото видны любые вложения.

Не стоит закреплять самоделку на прочной основе. Для удобства работы рекомендуется сделать его портативным. Основой станет толстая и прочная доска. Для закрепления получившегося токарного станка рекомендуется использовать кронштейны, прикрученные к основанию болтами стиральной машины. Можно использовать обычный выключатель или от стиральной машины.

Виды электрических моторов

Двигатель стиральной машины преобразует электрическую энергию в механическую, вращая барабан. Электродвигатели стиральных машин бывают трех типов: автоматические:

Что можно сделать из барабана стиральной машины

Как вы уже убедились, мотор стиральной машины — вещь поистине незаменимая. Однако не спешите выбрасывать сам барабан. Мы покажем вам, как вы можете его использовать.

Вот несколько поделок, которые можно сделать из барабана стиральной машины:

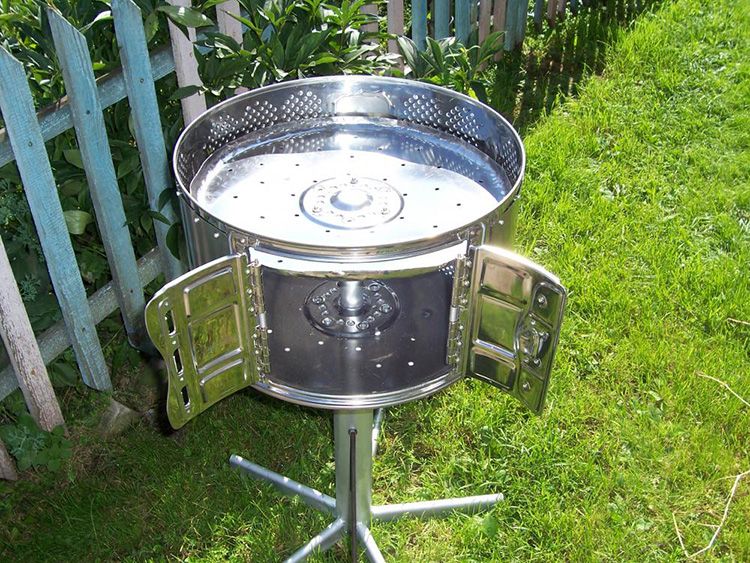

Гриль из корзины стиральной машины

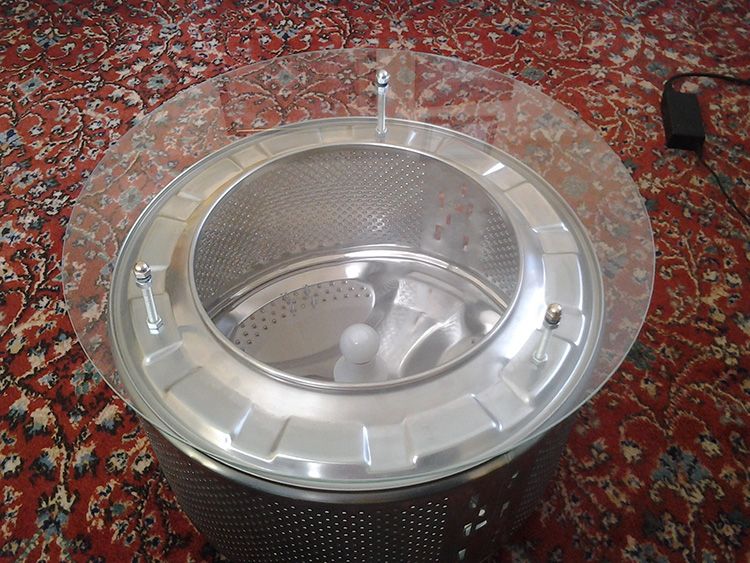

Эффектный журнальный столик для хранения мелочей
Клумбы для грызунов

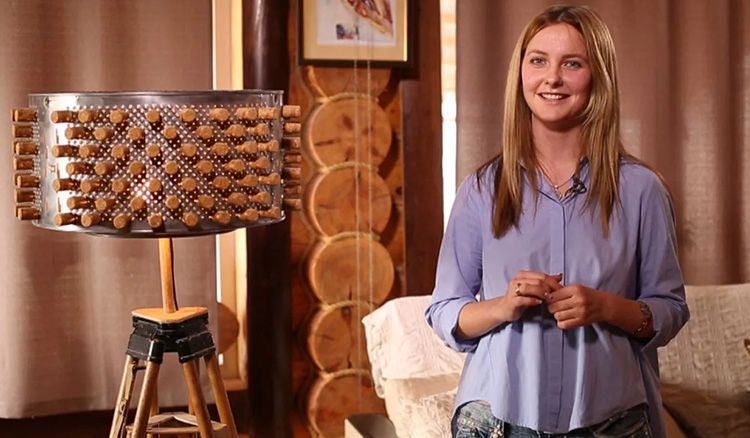

Дизайнерская лампа из барабана стиральной машины создаст особую атмосферу
Немного странно, но все же стул, из барабана стиральной машины

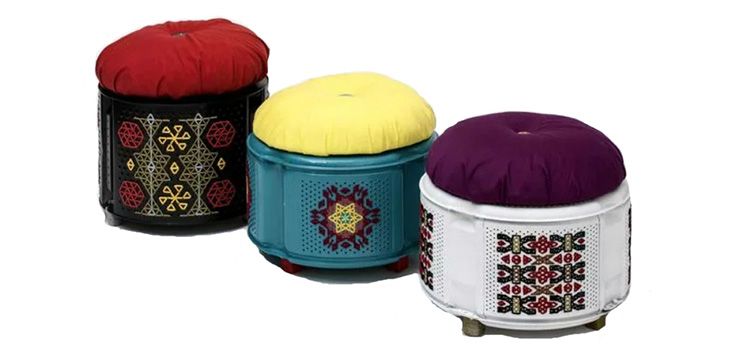

Пуфики из барабана стиральной машины

Мангал из барабана от стиральной машины: фото интересных задумок

Почему стоит задуматься о том, что барабан стиральной машины — лучший вариант для создания мангала? Разъяснили: дырки уже есть в стенах конструкции, что идеально подойдет для уличного мангала. За счет постоянного обдува температура углей будет идеальной для варки.

Другие преимущества:

1. Мобильность.
2. Экономичный.
3. Прочность конструкции, которой не страшны нагревания.

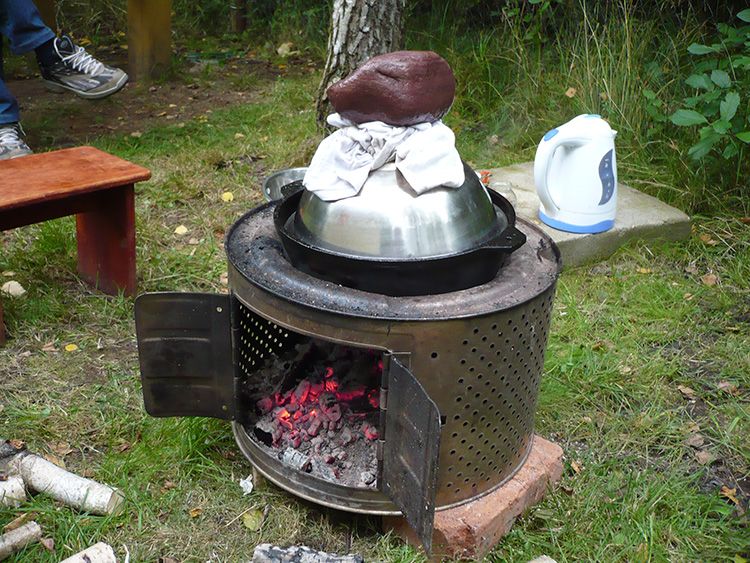

Вариант реализации идеи мангала из барабана стиральной машины.

Коптильня из барабана стиральной машины

Ванна стиральной машины является идеальной базой для создания мини-курильщика. Просто добавьте несколько деталей (булавки, чтобы повесить мясо или рыбу) и организовать необходимую тягу для дыма.

О том, как сделать коптильню из старой стиральной машины, смотрите в этом видео:

Посмотрите это видео на YouTube

Как видите, даже для сломанной техники рано или поздно появится второй шанс, и теперь вы знаете, что делать со старой стиральной машиной. Если у вас есть собственные идеи, как пользоваться старым баком или мотором стиральной машины, поделитесь с другими читателями нашего онлайн-журнала.

Оценить статью Загрузка… 1
ВАМ НРАВИТСЯ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

• Итого: 3
• VK0
• ОК2
• TG
• FB0
• TW1

Экономьте время — выбирайте товары незаметно по почте

Подтверждаю свое согласие с политикой конфиденциальности и условиями пользовательского соглашения

Спасибо за доверие к нашей команде! Ваша регистрация была успешно завершена.

Евгений Вахидов

Рекламные хитрости производителей

В инструкции к стиральным машинам производители указывают все параметры и характеристики, а пользователь, изучая их, понимает, насколько новинки выигрывают по многим параметрам, таким как энергоэффективность и долговечность. Компании совершенно не обманывают клиентов, но иногда расходятся во мнениях по мелким нюансам, которые значительно снижают ценность новых технологий. Это делается в рекламных целях для увеличения продаж.

Энергоэффективность

Как говорится в объявлении, инверторные машины могут сэкономить до 20% электроэнергии по сравнению с коллекторными моделями. Да, именно так, и экономия за счет более точной регулировки нагрузки на мотор: при небольшой загрузке белья барабан не раскручивается полностью и экономится электричество.

Но самое главное в машинках наибольшее количество электроэнергии потребляет не двигатель, а ТЭНы, нагревающие воду. Таким образом, реальная экономия составляет 2-5%, а при полной нагрузке сводится к нулю.

Бесшумность

Двигатели щеток издают много шума, а двигатели инвертора работают как можно тише и не издают звука. Отчасти это правда, щеточные двигатели более шумные, но также можно услышать характерный писк и свист от инверторов.

Однако, помимо мотора, звуки в стиральной машине издает насос, перекачивающий воду, и вращающийся барабан.

Скорость отжима

Новые вещи действительно могут вращаться с максимальной скоростью, достигающей 2000 оборотов в минуту. Это очень существенное преимущество инверторной стиральной машины для покупателей, мечтающих о быстрой стирке и практически сушке белья. Но мало кто знает, что при такой скорости вращения вещи быстро приходят в негодность, и иногда вместо хорошо зажатой вещи люди вытаскивают ее кусочки. А нежные или шерстяные вещи априори не предполагают сильного вращения, поэтому подумайте, насколько необходимы такие повороты.

Долговечность

Создатели инверторного двигателя позиционируют свое творение как самое долговечное среди существующих сегодня на рынке.

Теперь задайте себе вопрос: как долго вы хотите проработать моечное оборудование. Обычно пользователи ожидают максимум 15 лет, но даже за это время технологии достигнут значительного прогресса и появятся новые, улучшенные и технологически более совершенные модели. Установлен срок службы коллекторного привода 10-15 лет.

Большинство покупателей заботятся об абразивных щетках, но их срок службы составляет до 15 лет при двухчасовой ежедневной нагрузке. Даже если они изнашиваются, стоимость их замены незначительна.

Изучив общую статистику ремонта стиральных машин, можно увидеть, что ТЭНы, блоки управления или подшипники выходят из строя чаще, чем изнашиваются щетки.

Еще один момент, влияющий на долговечность, — это комбинированное расположение вала барабана и двигателя. Действительно, такая компоновка имеет массу преимуществ и отсутствие различных дополнительных нагрузок и больший ресурс механики, но есть и минус — один, но существенный.

При выходе из строя сальник возле электрической части воды может привести к сгоранию обмотки.

Проверяем работоспособность механизма

В продаже есть автомобили только с инверторным двигателем и коллектором, поэтому рассмотрим эти две разновидности, асинхронную опустим.

Ищем поломку прямоприводного двигателя

Инвертор не предназначен для домашнего ремонта. Самый безопасный вариант — попробовать системный тест, если ваша модель автомобиля может это сделать.

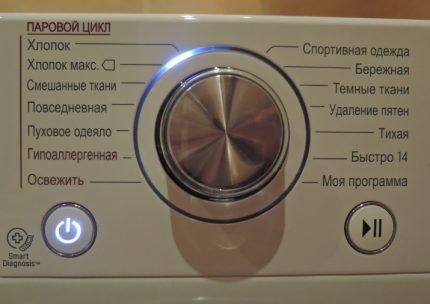

Самодиагностика предоставит код неисправности, его расшифровку и поможет понять, в чем проблема и нужны ли услуги мастера.

Метод проверки и коды ошибок различны для каждой машины. Перед проверкой необходимо освободить барабан от белья и плотно закрыть дверцу

Если вы все же хотите снять инвертор, следуйте правильному алгоритму:

1. Отключите устройство от сети. Рекомендуется подождать несколько минут, чтобы все элементы полностью обесточились.
2. Откручиваем болты, снимаем заднюю панель.
3. Находим винты крепления проводки под ротором, откручиваем их.
4. Перед тем, как отсоединить провода, мы их фотографируем или рисуем, а потом правильно подключаем все источники питания.
5. Снимите центральный болт, удерживающий ротор. Во время процесса необходимо поддерживать ротор, чтобы он не вращался.
6. Снимите узел ротора, а затем узел статора.
7. Отсоедините все кабельные разъемы.

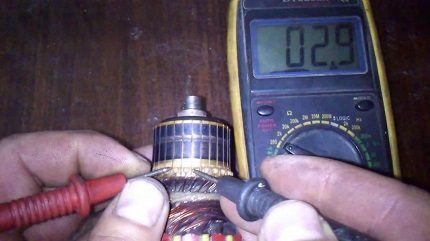

Теперь вы можете осмотреть двигатель. Вряд ли удастся тщательно протестировать работу инвертора. Что может быть сделано? Проверить целостность обмотки ротора.

Часто в таких моторах выходит из строя датчик Холла. Если он исправен, это можно узнать только в мастерской, заменив деталь на новую.

Проводим диагностику ременной передачи

Чтобы проверить коллектор, его сначала нужно вынуть из корпуса. Зачем снимаем заднюю панель, отсоединяем провода и откручиваем болты. Подцепить отверткой допустимо в местах крепления болта, где часто скапливается грязь и происходит прилипание.

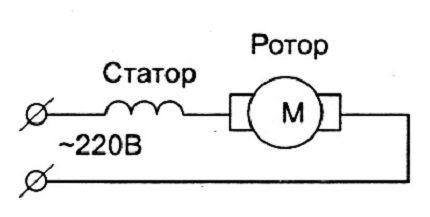

Теперь приступим к диагностике. Соединяем провода обмотки статора и ротора по схеме. Подключаем все это к электричеству. С устройством все в порядке, если ротор начинает вращаться.

Этот метод испытаний имеет свои особенности: невозможность проверки работы двигателя в разных режимах, кроме того есть риск короткого замыкания от прямого подключения

Во избежание короткого замыкания к этой цепи можно подключить реактор в виде ТЭНа. Подключаем балласт со стороны ротора. Он начнет нагреваться, защищая двигатель от возгорания.

Коллектор представляет собой составную конструкцию, и все они должны быть проверены. Первыми в очереди идут печально известные кисти. Они расположены по бокам корпуса. Извлекаем их и исследуем.

Если они изношены, замените их. Явным признаком этой необходимости является то, что двигатель искры при вращении. Чтобы купить новые щетки, возьмите с собой старые и запишите информацию о модели стиральной машины.

Следующий элемент — рейки. Они служат проводниками, передатчиками тока к ротору. Эти детали приклеены к валу, и в случае блокировки двигателя не исключено их отслоение.

При наличии токарного станка с его помощью можно удалить небольшое расслоение. Не забудьте очистить стружку мелкой наждачной бумагой.

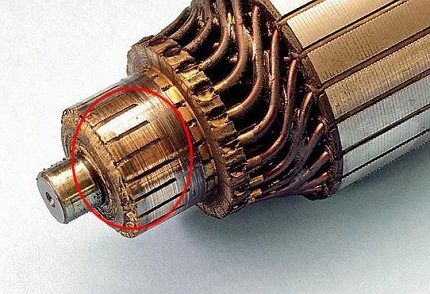

Обратите особое внимание на заусенцы и отслоения на планках, они часто являются причиной неудовлетворительной работы стиральной машины

Теперь перейдем к обмоткам статора и ротора. При возникновении короткого замыкания коллектор нагревается, что приводит к срабатыванию термистора. В результате пропадает питание или механизм вообще перестает работать. Тестируем обмотки мультиметром в режиме сопротивления.

Статор контролируется в режиме зуммера. Концы проводки проверяются по очереди с помощью щупов. Если сигнал не поступает, деталь в порядке. Местоположение короткого замыкания можно определить, подключив один щуп к проводке, а второй — к корпусу.

Щупы приложены к язычку двигателя. На дисплее меньше 20 Ом — короткое замыкание, больше 200 Ом — обмотка разомкнута

Если устройство молчит, это нормально. В случае поломки для самостоятельного ремонта необходимо будет сделать новую обмотку, а для непрофессионала это сложно.

Если вам все же необходимо заменить двигатель, обычно достаточно просто установить новую деталь вместо старой. Не забудьте после всех манипуляций включить машинку и проверить ее работу.

Вторая жизнь электродвигателя

Из старой вышедшей из строя стиральной машины можно изготовить множество самодельных изделий для бытовых нужд. Для этого подходят многие его элементы, в том числе корпус, барабан, крышки и так далее, но чаще всего агрегаты предназначены для использования в домашних условиях, в домашней мастерской или гараже с использованием двигателя.

Вы можете использовать электродвигатель от моечной установки, например, сделать самодельную соковыжималку для кухни, вибростол для мастерской, а также сделать множество других полезных приспособлений и приспособлений, которые могут значительно упростить некоторые виды работы для дома мастер.

Точильный станок

Для изготовления шлифовального станка не требуется двигатель большой мощности, а по количеству оборотов может подойти любой электродвигатель от старой стиральной машины.

Для сборки машины необходимо из пропила толстой деревянной доски подготовить опорную плиту и закрепить на ней электродвигатель и выключатель, снятые с самой стиральной машины. Для крепления можно использовать металлические скобы.

Затем нарежьте резьбу и закрепите на валу насадку-переходник для фиксации шлифовального круга. В комплекте насадки можно подготовить переходник для шейки абразивного отрезного круга. Так что вы уже получите отрезной станок, с помощью которого можно резать пластиковые трубы, а также арматуру, листовой металл или уголок.

В результате можно получить компактный, портативный и практически универсальный шлифовально-отрезной станок, при изготовлении которого нет необходимости использовать электросварку.

Корморезка и зернодробилка

Еще один предмет домашнего обихода в помощь тем, кто занимается сельским хозяйством, может быть сделан из электродвигателя, снятого с моечного оборудования. Это цельная дробилка зерна и измельчитель кормов.

Превратить стиральную машину в резак несложно. Для этого понадобится только корпус машины с верхней загрузкой белья и сам электродвигатель. Кейс можно купить за копейки в пунктах приема металлолома или его поиска на свалке.

При этом технология изготовления агрегата силовой резки будет следующая:

1.
   Режущие лезвия (ножи) состоят из стальных полос, которые немного не доходят до стенок стирального барабана.
2. В нижней части барабана, под ножами, делается небольшое отверстие размером примерно 50х50 мм, через которое будет выходить измельченный корм.
3. Лезвия прикреплены к валу двигателя около дна корзины для стирки. Для более эффективной работы фрезерного станка рекомендуется использовать два вала, которые должны вращаться в разных направлениях. При наличии второго вала дополнительные лопасти устанавливаются примерно на 100-150 мм выше нижних лопастей. Конечно, вам нужно будет установить два электродвигателя: один внизу под фрезерным барабаном, другой в центре барабана
4. Установите электродвигатели и соедините их с валами режущими лезвиями.
5. В крышке можно сделать отверстие для загрузки сырья в барабан для приготовления корма.

Самодельное устройство будет стоить намного дешевле и работать практически не хуже заводского.

Изготовление растворомешалки

Тем, кто в будущем будет строить или проводить ремонт, мотор стиральной машины может пригодиться для изготовления полноценного растворосмесителя, способного облегчить процесс строительства и при этом сэкономить деньги. Особенно это будет выгодно жителям сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворосмесителя выглядит так:

1.
   Основание смесителя лучше всего делать из стального уголка 50 °. Для этого нужно вырезать две заготовки по 600 мм и кусочки 4800 мм, из которых нужно сварить два треугольника.
2. К вершинам треугольников привариваются гайки, внутренний диаметр которых должен быть более 30 мм.
3. Треугольники ставят вертикально на расстоянии 500 мм друг от друга, после чего через гайки продевают металлическую трубу, на концах которой приваривают упоры.
4. Внизу стойки свариваются между собой по двум углам, и в результате получается жесткая конструкция, к которой будет крепиться каркас с емкостью для замешивания раствора.
5. Каркас изготавливается размером 1,4х0,4 метра из одноименного угла основания. В центре готового каркаса из уголка дополнительно приваривается ригель, после чего жестко фиксируется электросваркой к трубе, вставленной в отверстия под гайки.

Такая конструкция удобна тем, что работает как качели, а приготовленный раствор можно легко вылить из миксера, просто наклонив бак.

для перемешивания раствора лучше всего использовать промывочный бак с верхней загрузкой. Его емкости едва хватает на смешивание нескольких ведер раствора.

Активатор вынимается из емкости и отверстие для слива воды плотно закрывается. На место активатора устанавливается вал, на котором внутри резервуара закреплена стальная полоса с лезвиями из листового металла.

Резервуар уложен друг на друга и закреплен на подвижной раме, приваренной к основной трубе мешалки. Снаружи к его днищу прикреплен электродвигатель, соединенный с валом. Для этого в днище бака просверливаются два отверстия размером с кожух двигателя, после чего бак жестко прикручивается к стволу.

После этого осталось только подключить электродвигатель и протестировать работу бетономешалки.

Характеристики коллекторных электромоторов

Эти двигатели пришли на смену асинхронным и давно заняли свою «позицию». Сегодня около 80% стиральных машин в низком и среднем ценовом сегменте оснащены такими электродвигателями. Коллекторы могут работать как с постоянным, так и с переменным током.

Как уже было сказано, коллектор состоит из статора, тахометра, регулирующего скорость вращения, ротора, щитков головки и минимум двух щеток. Графитовые стержни имеют свойство истираться, поэтому их необходимо периодически заменять.

К достоинствам коллекторов можно отнести компактные размеры, высокий пусковой момент и высокую скорость. Также преимуществом будет простая схема управления.

Читайте также: Дизайн маленьких комнат (200 фото): примеры идеального дизайна, выбор цвета и стиля, обустройство и зонирование

Ознакомиться с техническими характеристиками двигателей этого типа можно на примере коллекторной модели ДК76-280-12. Основные показатели следующие:

• номинальное рабочее напряжение — 210-230 Вольт;
• частота — 50 Гц;
• мощность — 0,5 кВт;
• потребляемый ток — 2,25-2,75 Ампер;
• КПД — не менее 55%.

Средний срок эксплуатации коллекторных электродвигателей без обслуживания составляет 5 лет.

Коллекторный ротор ДК76-280-12 представляет собой 12-слотовый корпус из прочной электротехнической стали, расположенный на валу. В пазах имеется двухслойная намотка. На валу якоря расположен вентилятор, который необходим для подачи охлажденного воздуха. В качестве опор у этого двигателя подшипники скольжения — они устанавливаются в специальные гнезда.

Связь между ротором, статором и внешней обмоткой обеспечивают электрические щетки, размещенные в специальных боковых опорах. В процессе работы наконечники стираются, поэтому требуется их периодическая замена. Еще один недостаток коллекторов — повышенный уровень шума.

Обычно мощность коллекторных двигателей, устанавливаемых в стиральных автоматах, варьируется от 380 до 800 Вт. Поэтому перед повторным использованием демонтированного силового устройства лучше найти маркировку на корпусе и более подробно изучить характеристики конкретной модели.

Перед тем, как подключить мотор снаружи стиральной машины, выясните, какой выпуск коллектора для чего предназначен. Для подключения тахометра требуется пара контактов, поэтому, скорее всего, они не понадобятся. Остальные выходы используются по схеме.

ЖУРНАЛ HOUSECHIEF

ВЫБОР РЕДАКЦИИ

Выбираем винтовые сваи для фундамента: цена с монтажом и особенности устройства основания своими руками

Фонд

Делаем из старой крестовой отвёртки новую шлицевую: простой как 5 копеек лайфхак

Самодельный инструмент

Это нельзя выбрасывать: 7 идей использования строительного мусора

Мебель и творчество

Какие бывают двигатели

От класса и возраста машины зависит, какой двигатель окажется в руках. Если говорить о старом, советском, то это будет асинхронное устройство открытого типа, достаточно надежное. Мотор старой стиральной машины барабанного типа имеет мощность 180 Вт, однако для самоделок он очень удобен, так как имеет отличные показатели крутящего момента. В остальных случаях они могут попасть в руки:

• двухскоростная стиральная машина с фиксированными оборотами 350 и 2800;
• агрегат уборочный, разгоняющий вал до 12-15000 об / мин при постоянном напряжении без регулирования;
• моторы современных стиральных машин различного класса, так как сегодня производители часто не следуют единому стандарту оборудования.

Сразу стоит упомянуть инверторный двигатель, которым оснащена самая современная стиральная машина. Для запуска такого агрегата потребуется схема управления. Сначала он должен преобразовать переменный ток в постоянный, затем создать новый сигнал и изменить частоту выходного напряжения, чтобы отрегулировать скорость на валу. Но если в моторный комплект входит еще и силовая электроника стиральной машины, это будет чрезвычайно полезным дополнением.

РЕКОМЕНДУЕМЫЕ ТОВАРЫ

НЕ ПРОПУСТИТЕ ИНТЕРЕСНОЕ

Стены

Как поклеить обои на обои, и нужно ли это делать

СтройШоп

Кухня мечты от ИКЕА: самые продаваемые товары июня

Дизайн интерьера

Шкаф-диван-кровать-трансформер – идеальное решение для малогабаритных квартир

Мы используем файлы cookie, чтобы собирать статистику и делать контент более интересным. Файлы cookie также используются для отображения более релевантной рекламы. Вы можете прочитать дополнительную информацию и изменить настройки своего браузера.
Интернет-издание «HouseChief» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций 30 мая 2019 г. Свидетельство о регистрации Эль № ФС77-75886.
Учредитель Михайлов А.В. Главный редактор Е.Е.Дорошенко Адрес редакции: г. Санкт-Петербург, ул. Седова, 10, офис 213
тел .: (812) 920-54-76 эл почта: электронная почта защищена
© 2020 HouseChief.ru. Все права защищены. При полном или частичном использовании материалов сайта активная проиндексированная ссылка обязательна.

В эфире

Вдачный читатель.

1 неделю назад Дьякую! Информационный бюллетень цикава, корисна и вчасна. Желаю крепкого здоровья и… Секреты бюджетного ремонта: …

Роберто

2 недели назад Мой отец, знатный плотник из этого района, сказал, что в ноябре нужно было получить дерево, а затем дрова… Потому что древние архитекторы не …

Ольга

3 недели назад Очень нравится, добрая Юлия Барановская Жить богато не запретишь: до …

Ирина

4 недели назад это, по сути, имитация коврового бегуна. Потому что в СССР ходы есть в …

Гость

4 недели назад Заголовок статьи обещает аксессуары для организации заказа, а на самом деле картон для риса… Аксессуары ИКЕА для организации …

Ульяна

1 месяц назад Мозг дает о себе знать во всем. Даже в квартире (выбор дома, способ получения, пленка, ох… Скромный интерьер небольшой …

Ульяна

1 месяц назад ипотеку не брала, а купила из совместной квартиры, молодец. И 100 метров не стало… Скромный салон небольшой …

Владимир

1 месяц назад Автор публикации прав !!! С нами воюют везде и за все, и за что мы не обязаны платить… За услугу стоит платить …

к

1 месяц назад

Владимир

1 месяц назад Как правильно …

Владимир

1 месяц назад я бы не назвал всех перечисленных вами людей потомками Ленина. Их можно было бы назвать… Где живет самый молодой горшок …

Победитель

1 месяц назад Как устранить течь показано на фото Самостоятельный ремонт газа …

Санек

1 месяц назадЛайкни и комментируй эту статью кому угодно) Где живет самый молодой картофель …

Fidail

1 месяц назад

Игорь

1 месяц назад Я редко пишу подобные комментарии, но… Отличная статья! А я уж многого не знаю… Где живет самый молодой горшок …

Людмила

1 месяц назад меня тоже интересовала тема статьи, лавное, спокойно поговорим о семье ВИЛ .. Где живет самая младшая ваза …

МАЙКЛ

1 месяц назадЭто не Ленин, а Ульянов

елена

2 месяца назад Полностью согласен с вами, интересная и познавательная статья, жаль, что мало знаю… Где живет самый молодой горшок …

надеяться

2 месяца назад Ленин похож на своего отца — Илью Николаевича, особенно глазами калмыцкого типа, как его предок… Где живет самый младший пото …

Сергей

2 месяца назад На вашем месте я бы решал такой вопрос с грамотными людьми, которые разбираются в этом… Какой поликарбонат лучше всего подходит …

• Статьи
  • Строительство
  • Ремонт
  • Строительные материалы
  • Связь
  • Орудие труда
  • Участок
  • Дизайн интерьера

• Категории
  • Продвинутые курсы
  • Суждения
  • Мнения
  • Новые предметы
  • ЭкспрессАлиГид
  • HouseStar
  • это женское дело

• Услуги
  • Калькуляторы
  • Тестовое задание
  • СПЕЦИАЛЬНЫЕ ПРОЕКТЫ
  • Журнал GIRLFRIEND

[spoiler title=»Источники»]

• https://HouseChief.ru/samodelki-iz-dvigatelya-ot-stiralnoj-mashiny.html
• https://NiceSpb.ru/stanki/dvigatel-ot-stiralnoj-mashiny-moshchnost-2.html
• https://8war.ru/stanki/elektrodvigatel-ot-stiralnoj-mashiny-harakteristiki.html
• https://dlobal.ru/moshhnost-dvigatelya-stiralnoj-mashiny-kak-vybrat/
• https://www.umeltsi.ru/prisposoblenia/5254-samodelki-iz-dvigatelya-stiralnoy-mashiny.html
• https://3xru.ru/kakaya-moschnost-dvigatelya-stiralnoy-mashiny-avtomat/
• https://TexnoGu.ru/bytovaya-tekhnika/dlya-uhoda-za-odezhdoj/tipy-dvigatelej-stiralnyh-mashin-avtomat.html
• https://sovet-ingenera.com/tech/stiralki/dvigatel-stiralnoj-mashiny.html
• https://tokar.guru/samodelkin/primenenie-dvigatelya-ot-staroy-stiralnoy-mashiny.html
• [https://les-tish.ru/podelki/dvigatel-ot-stiralnoj-mashiny-harakteristiki.html]
• [https://crast.ru/instrumenty/dvigatel-ot-stiralnoj-mashiny-avtomat]

[/spoiler]
