Подключение посудомоечной машины к водопроводу и канализации — способы, обзор ошибок, пошаговая инструкция с фото и видео как правильно сделать

Требования производителей посудомоечных машин к обеспечению водой и сливом

Посудомоечная машина представляет собой довольно простое устройство, которое выполняет мойку замкнутого цикла по принципу пескоструйной обработки. Требуется подключение к водопроводу и канализации, чтобы гарантировать отвод сточных вод.

Точные правила выполнения этих соединений подробно описаны в инструкции к посудомоечной машине и могут отличаться, поэтому обязательно проверьте их перед установкой. Выделим ряд общих моментов.

Подключение к водопроводу:

• Узнайте, с каким водоснабжением справится ваша модель. Подавляющее большинство посудомоечных машин рассчитано на подключение только к холодной воде. Некоторые посудомоечные машины могут обрабатывать горячую воду, но в этом случае ее температура не должна превышать 60 градусов. В противном случае возможен отказ оборудования, что также приведет к аннулированию гарантии.
• Давление в водопроводе. Обычно PMM работают в диапазоне от 1 до 10 атм. Повышенное давление может привести к разрывам и утечкам внутри устройства, а более низкое давление не обеспечит достаточного качества мытья, в то время как сама посудомоечная машина может сообщить об ошибке и вообще не запуститься.
• Если ваша посудомоечная машина оборудована специальным наливным шлангом, воспользуйтесь им. Такие трубы часто оснащены электронными системами, такими как AquaStop и т.п., которые обеспечат отключение подачи воды от машины в случае неисправности и минимизируют риск затопления.
• Длину подающего шланга желательно ограничить до 1,5-2 м, особенно в случае низкого давления в водопроводе.
• Перед устройством должен быть фильтр грубой очистки для воды (обычно также входит в комплект).

Сливное соединение:

• Расстояние от точки входа в канализацию не должно превышать 1,5 м. Точнее, это максимальная высота подъема канализации, которую может обеспечить сливной насос, встроенный в посудомоечную машину.

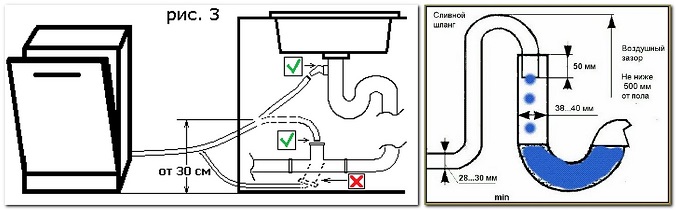

• Сливной шланг снизу посудомоечной машины должен быть поднят на определенную высоту, создавая изгиб. Это необходимо для правильной работы сливного насоса и устранения неприятных запахов. Обычно это 50-80 см.
• Можно сделать отдельный слив из канализации (не забудьте обратный клапан, чтобы вода не попала в посудомоечную машину) или подключить сливной шланг к сифону. В последнем случае понадобится специальный сифон с отводом.
• При подключении к сифону обязательно сделайте складку, чтобы вода из раковины не стекала в слив посудомоечной машины.

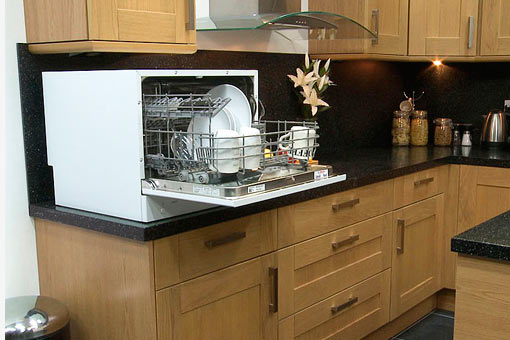

Настольные посудомоечные машины обычно менее требовательны: подающий шланг можно просто надеть на кран, а слив можно поместить в раковину. Однако при регулярном использовании такой машины лучше подключать ее как стационарную, в соответствии с вышеперечисленными требованиями.

Возможные способы подключения посудомоечной машины

Мы перечислим несколько способов подключения посудомоечной машины к вашей сети водоснабжения и канализации — выберите тот, который подходит для ваших конкретных условий.

Минимальный необходимый набор инструментов и материалов:

• Разводной ключ
• Лента уплотнительная (ФУМ-лента)
• Тройник сквозной с краном
• Сифон со сливом или тройник в канализацию

По окончании процесса запустите машину и выполните пробную стирку без посуды. Затем проверьте все соединения на предмет утечек.

Врезка в канализацию

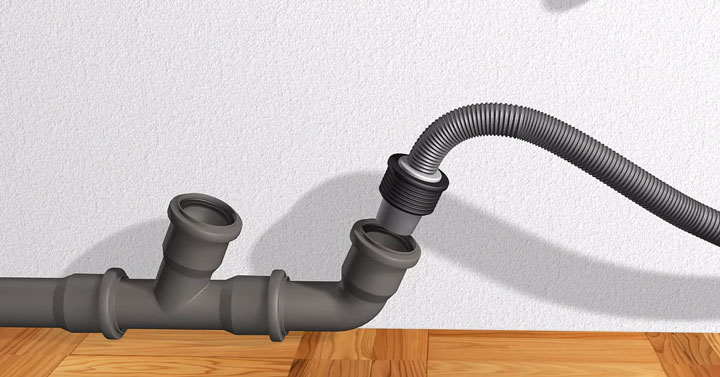

Есть два варианта подключения посудомоечной машины к канализации: прямо в канализационную трубу или через сифон раковины.

Первый способ предпочтительнее. В этом случае подключение состоит из двух этапов:

1. Подсоедините сливной шланг к трубе, при необходимости используя переходник подходящего диаметра:

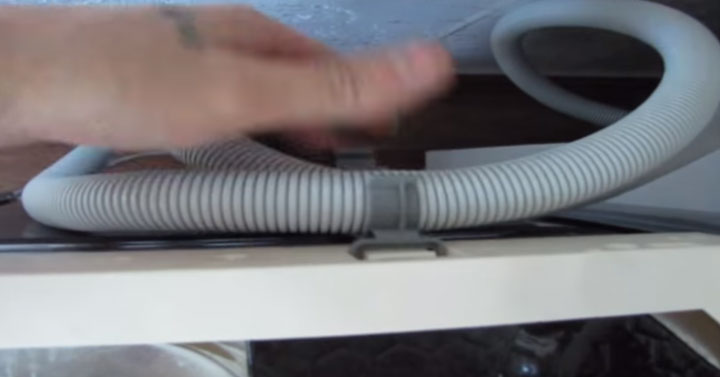

2. Присоедините трубку к посудомоечной машине в ее верхней части, соблюдая необходимую высоту изгиба согласно инструкции:




3. Если на самом станке нет верхних опор, можно обеспечить изгиб на необходимую высоту с помощью специального пластикового упора:

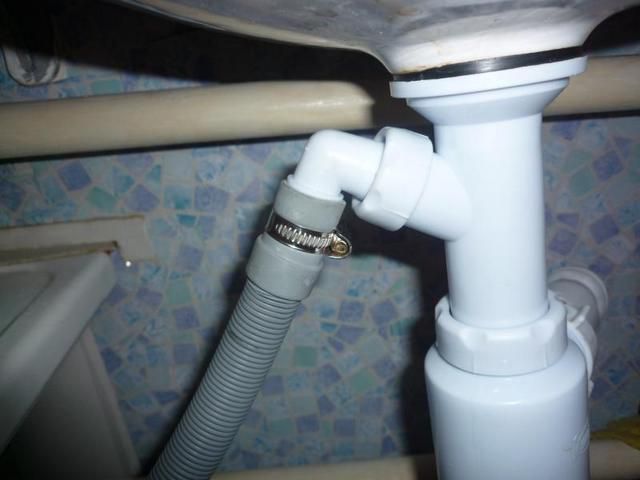

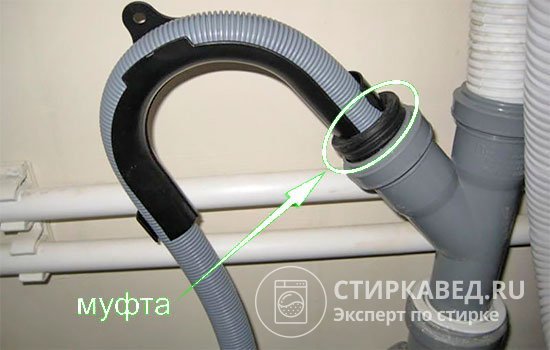

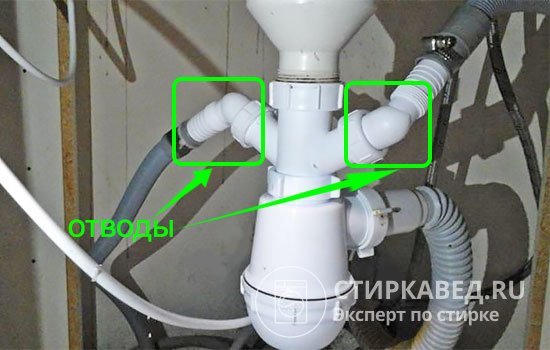

Если нет отдельного канализационного слива и рядом с раковиной установлена ​​посудомоечная машина, подключение можно произвести через сифон.

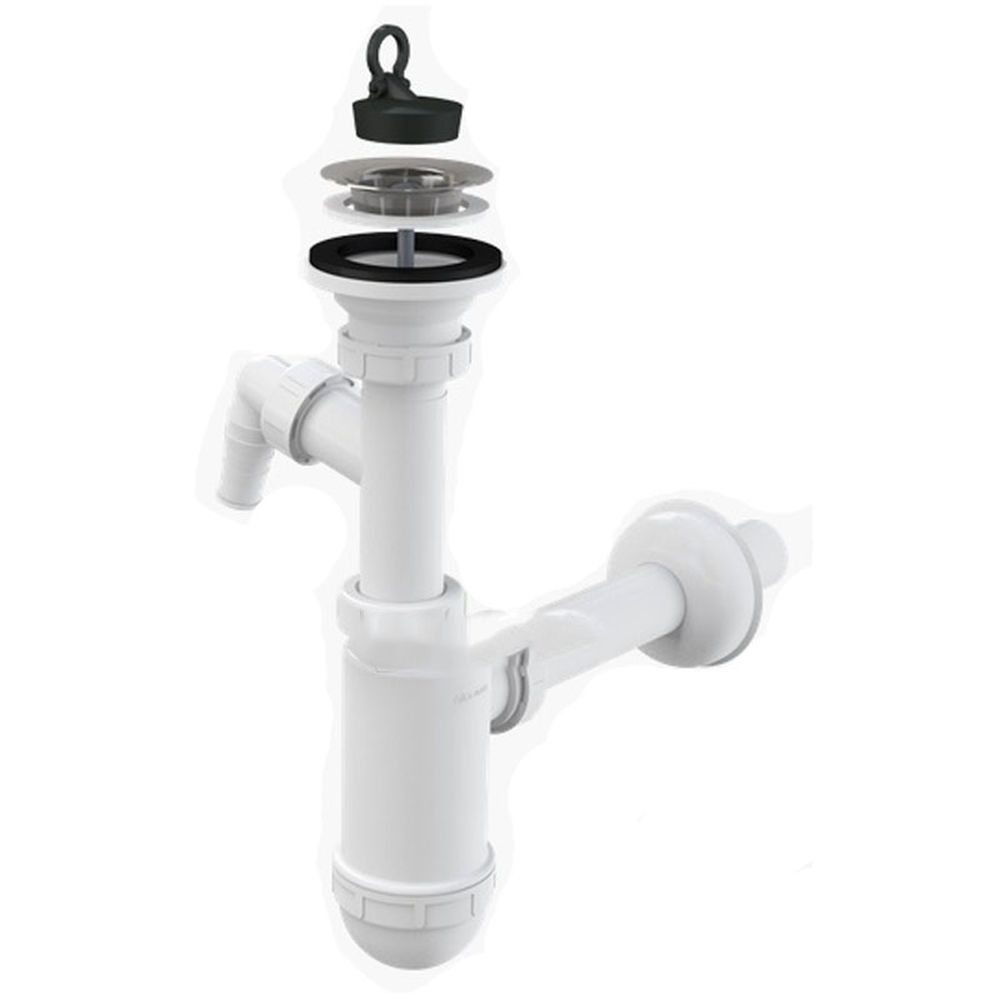

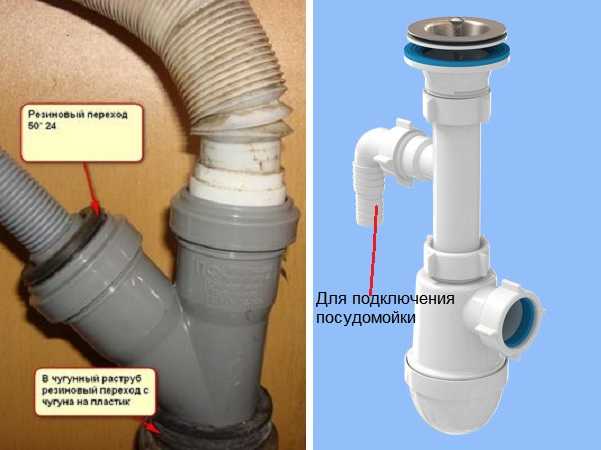

Для этого сначала потребуется заменить сифон в раковине на специальный с краном для дополнительных приборов:

Подключение не особо сложное. Просто подсоедините шланг от автомата к розетке, зафиксировав его хомутом:

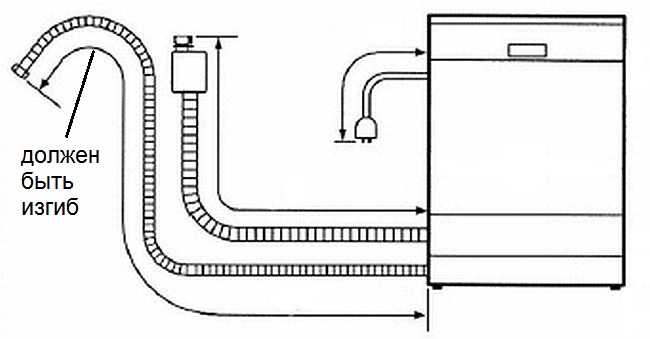

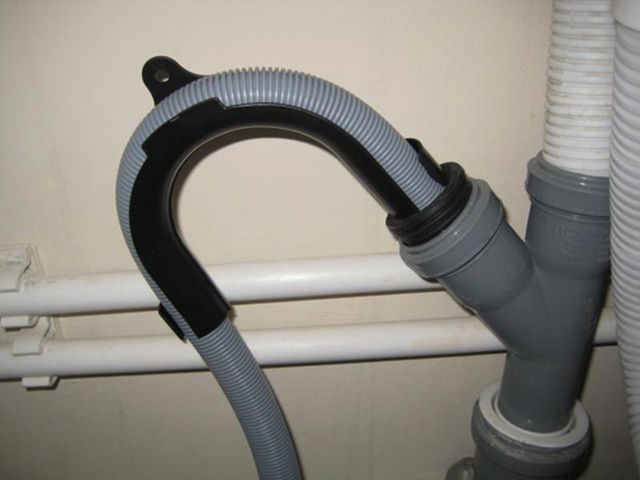

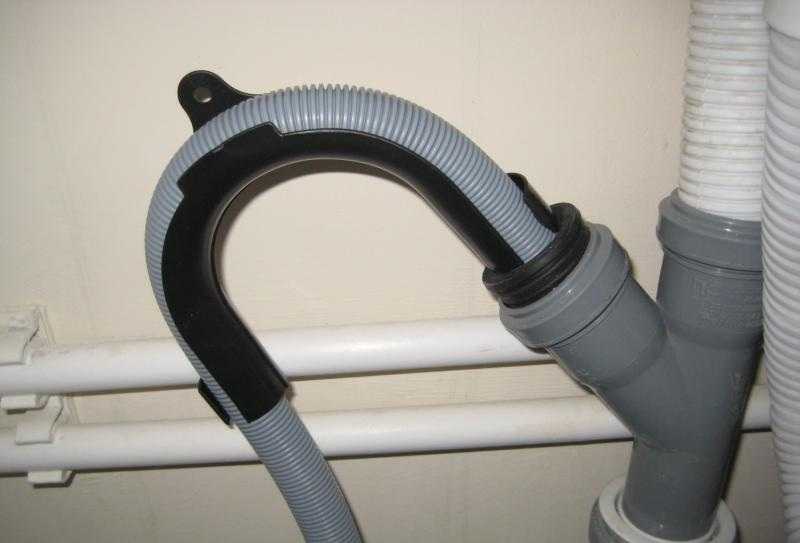

Убедитесь, что трубка связана узлом, как на фото. В противном случае вода из раковины может попасть в посудомоечную машину, что приведет к повреждению раковины, или сливной насос может выйти из строя.

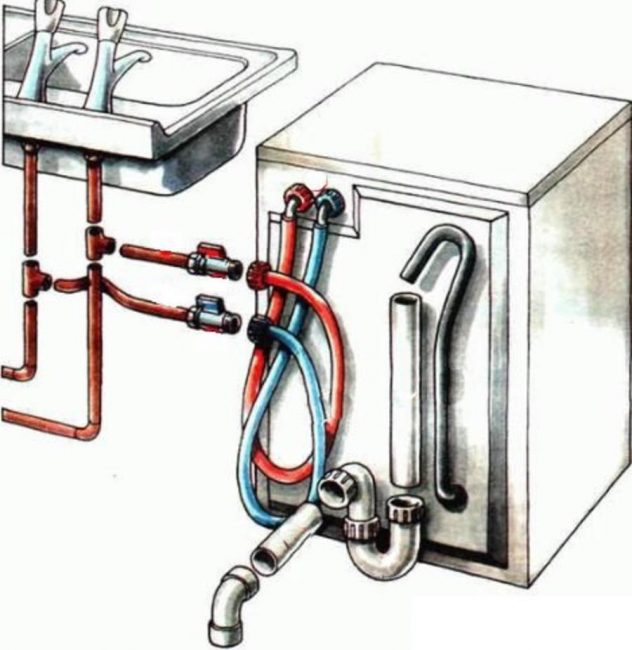

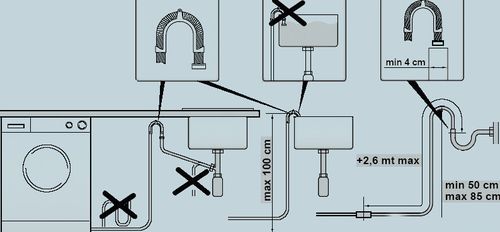

Общие правила подключения к канализационной сети проиллюстрированы на рисунке:

Подключение подачи воды

Шланг питательной воды можно разбавить из коллектора в стояк (особенно, если вы делаете капитальный ремонт и только планируете установить посудомоечную машину), или вы можете сделать соединение перед смесителем для мойки.

Выход из стояка выполняется следующим образом:

1. Подсоедините переходник полипропиленовой трубы к свободному выходу коллектора/
2. Проложите дорожку к месту установки посудомоечной машины, при необходимости используя соединительную арматуру и колена.
3. Наконец, установите выпускное отверстие для воды и вверните металлическое колено с наружной резьбой 3/4 дюйма.
4. Осталось подключить подающий шланг из машинного комплекта.

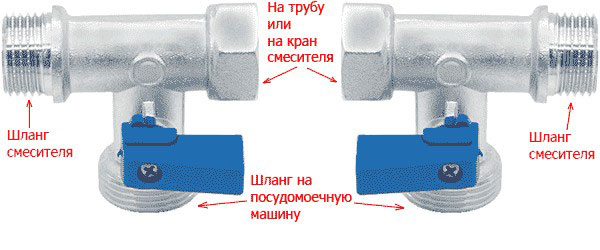

Если к месту, где установлена ​​посудомоечная машина, нет возможности подвести отдельный шланг, можно подключить смеситель для кухонной мойки к свободному месту. Для этого вам понадобится такая футболка с изюминкой:

1. сначала необходимо перекрыть подачу воды в стояке и сбросить остаточное избыточное давление, открыв кран в раковине.
2. Теперь можно установить тройник под раковину.
3. Не забудьте заклеить все резьбовые соединения ФУМ-лентой.

Как нельзя делать?

В общем, при подключении посудомоечной машины к канализации и водопроводу совершить серьезные ошибки невозможно.

Советуем обратить внимание на пару моментов:

• При установке резьбовых соединений с накидными гайками не используйте лен в качестве прокладки, так как со временем он может разбухнуть и привести к разрушению накидной гайки и, как следствие, затоплению. Как правило, в эти стыки уже устанавливаются резиновые уплотнители, поэтому дополнительная герметизация не требуется.
• Ни в коем случае не подключайте ПММ, не предназначенный для горячего водоснабжения, к системе горячего водоснабжения!
• Правила подключения, указанные в инструкции по эксплуатации, должны иметь приоритет.

Подвод электричества

Основную энергию в посудомоечной машине потребляет трубчатый электронагреватель (далее также называемый нагревательным элементом), который нагревает воду до нужной температуры. В процессе работы PMM потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. Фото ниже).

В соответствии с этими показателями розетка должна выдерживать ток не менее 16 А. При этом она должна располагаться в месте, к которому есть свободный доступ. Возможны два варианта размещения: чуть выше столешницы шкафа (в случае встроенного ПММ) или в соседней нише, при этом расстояние от мойки должно быть не менее 0,5 м (из-за возможного проникновения воды). Необходимо соблюдать еще одно правило: розетка должна располагаться не дальше 1 м от посудомоечной машины.

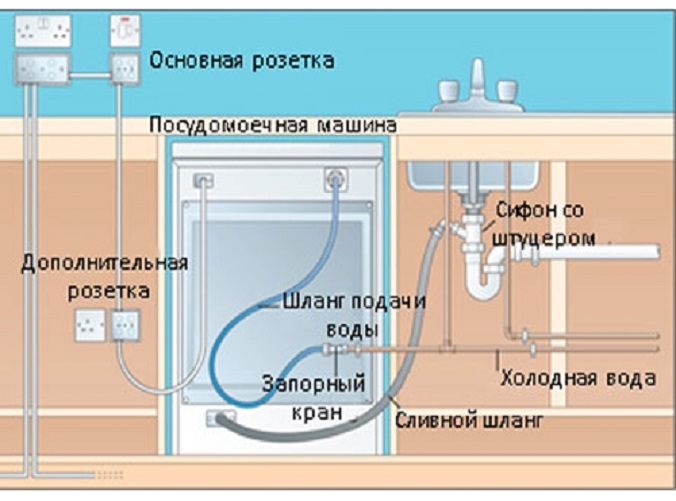

Идеальный вариант расположения коммуникаций показан на рисунке ниже, где:

1. Корпус PMM.
2. Зона электрического подключения.
3. Участок подключения ПММ к водопроводу.
4. Участок дренажа в канализационной системе.

Выделенная линия должна идти в розетку от распределительного щита. Если он не проложен и в квартире уже сделан ремонт, проведите провод по стене и закройте декоративным коробом. В этом случае внешний вид интерьера не пострадает. К той же линии можно подключить стиральную машину, если она не включается одновременно с PMM.

Для монтажа необходимо использовать кабель со скрученными медными жилами (например, марки ВВГ-нГ-Лс) сечением 2,5 мм2. Должен быть УЗО (далее также УЗО), наряду с машинами, работающими на токе 16 А. Кстати, УЗО и выключатели можно заменить на дифференциальный автомат.

Необходимость установки этих устройств связана с тем, что существует опасность короткого замыкания в электрической сети с водой и поражения людей электрическим током.

Параметры защитного устройства: 25А, ток отключения — 10мА. Могут использоваться УЗО с током утечки 16 А и 30 мА. Аналогичным образом подключение осуществляется для PMM различных марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

Важность использования инструкции

Производители несут ответственность за качество своей продукции, поэтому на новые посудомоечные машины действует гарантия — от 12 месяцев до 5 лет. Часто можно поставить неисправный китайский агрегат в эксплуатацию за 1 год, а европейский — за 2 года.

Однако неправильная установка машины вопреки требованиям производителя лишает покупателя права на бесплатный ремонт или замену оборудования.

Поэтому инструкция становится основным документом и руководством по установке посудомоечной машины. В этом буклете подробно описано, как установить новую посудомоечную машину и подключить ее к системам водоснабжения и канализации.

Кроме того, в инструкции содержатся технические требования относительно параметров подключаемой электросети, давления в трубах и т.д. Также необходимо учитывать характеристики машины.

В инструкции описание всех действий сопровождается понятными схемами, на которых показано, как правильно соединить трубы, закрепить автомат в шкафу, расположить относительно труб (+)

Затем готовые ПММ с большой массой кладут на пол, дополнительно фиксируя их к стенкам шкафа или столешницы. Но компактные модели можно интегрировать в шкаф, способный выдержать их вес, даже с учетом загруженных емкостей и воды.

Если в течение шести месяцев какие-либо детали посудомоечной машины выйдут из строя из-за неправильного расположения шлангов или сильной вибрации корпуса, их придется заменить за свой счет — гарантия аннулируется.

Куда поставить машину

Конечно, самый простой вариант — разместить ее поближе к имеющейся сантехнике — кухонной мойке. Водоснабжение и водоотведение уже проведено, поэтому главный критерий — длина труб. Но несмотря на то, что раковина чаще всего располагается ближе к углу кухни — таковы строительные традиции, посудомоечную машину все же можно установить на приличном расстоянии от нее. Сделать это можно, но только вдоль любой из соседних стен. Поэтому на убедительный вопрос не стоит сразу отказываться. Просто нужно правильно оценить возможности. Возможно, затраты будут небольшими, а комфорт ощутимым.

само собой разумеется, что розетку нигде не сложно взять. Система водоснабжения также не вызовет особых проблем: вода под давлением означает, что она тоже будет везде «течь». Именно подключение посудомоечной машины к канализации остается решающим фактором при выборе места. Ведь необходимо выдерживать уклоны, а размеры самой трубы относительно больше.

Подключение посудомоечной машины к канализационной системе

И сначала простой совет или даже рекомендация: прежде чем приступить к стационарной установке слива машины, проверьте канализационную трубу на кухне на предмет засоров. Если слив из раковины плохо протекает, возможно, вам придется промыть слив.

Чаще всего на сайтах магазинов, торгующих бытовой техникой, можно прочитать несколько отзывов о вполне достойных моделях посудомоечных машин. Также одни отзывы восторженные, а другие отрицательные. И что интересно, почти все негативные звуки обусловлены следующим образом: у меня плохо выходит вода, в машине большая лужа и тому подобное.

Это, конечно, возможно в случае неисправности, но только не в новой посудомоечной машине! Реальных возможных причин две: слишком длинная выхлопная труба и плохая проницаемость канализационной трубы. И в обоих случаях «несчастный» насос работает на максимуме, но не справляется с чрезмерной нагрузкой.

И можно было только заранее подготовиться к правильной установке машины. И тогда было бы больше восторженных отзывов. А теперь вы отдаете тексты прямо на связь.

Единственный вид посудомоечной машины, которую нельзя постоянно подключить к канализации, — это компактная машина на 6 комплектов посуды. Это означает неинтегрированные, но независимые модели. Обычно они располагаются прямо на столешнице, их даже можно выключить и хранить в шкафу.

А сливной шланг таких машин легко закрепляется на раковине. Только сейчас это недостаточно удобно и не кажется самым эстетичным способом. Мы принимаем как факт, что посудомоечные машины постоянно подключены к канализационной системе. От этого будем исходить дальше.

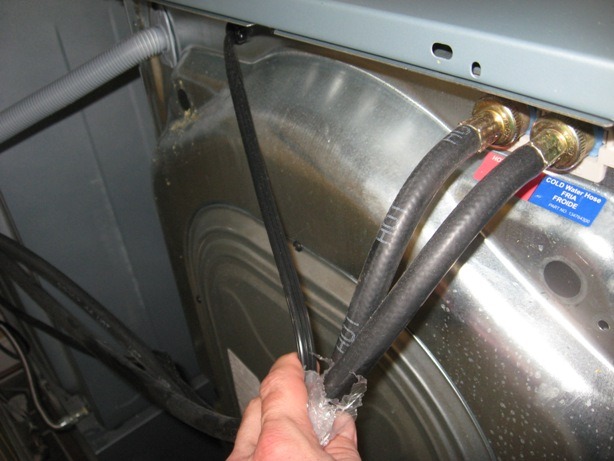

Шланг для воды

Посудомоечная машина имеет две трубы:

1. Желатинато.
2. Осушение.

Первая (входная) труба используется для подачи воды в машину. Он должен выдерживать рабочее давление, соответствовать температурным требованиям.

Так, для линий горячего водоснабжения допустимая температура составляет 65-70 °, а для холодной воды — 20 °. Внешне это гладкая труба с двумя резьбовыми соединениями на концах (в виде накидных гаек).

Сливной шланг позволяет сливать сточные воды в канализацию. Он не рассчитан на высокое давление, поэтому требования намного мягче.

В основном такие трубы выбирают исходя из их длины. Как правило, сливные трубы гофрированные, а их соединительные элементы — обычного раструбного типа, без резьбы. Узнайте все о шлангах для посудомоечных машин здесь.

Основные этапы подключения

Читайте также: Из чего сделать фартук на кухне: выбираем прочный и красивый вариант (150+ фото и видео) + отзывы

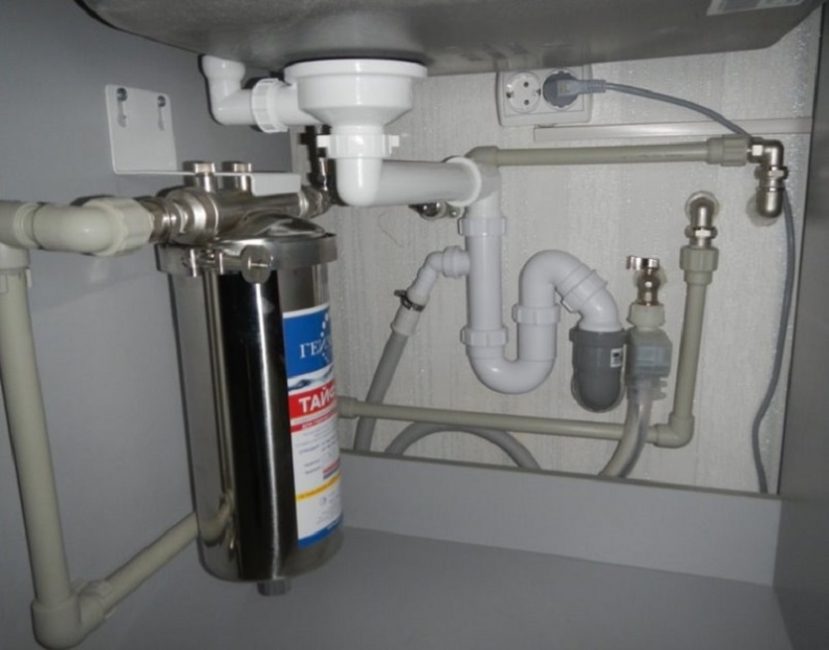

Удачное подключение коммуникаций (электричество, вода, канализация)

Условно процесс ввода в эксплуатацию PMM можно разделить на три основных этапа:

• установка посудомоечной машины на место ее установки
• подключение к водным коммуникациям (источники воды и канализация)
• электрическое подключение

Принципы, которыми руководствуются на каждом этапе подключения, достаточно просты и основаны на правилах эксплуатации того или иного вида ресурса (воды и электричества).

Несоблюдение определенных правил может привести к аварийным ситуациям в работе машины и стать источником опасности при ее эксплуатации.

Для установки станка требуются дополнительные детали:

• специализированный сливной сифон (устанавливается на раковину)
• водяной шаровой кран
• соединительные шланги (если не входят в комплект посудомоечной машины)
• зажимы для фиксации
• заземленная розетка
• выключатели дифференциальной защиты или дифференциальный выключатель (УЗО), если они не предусмотрены в проекте электроснабжения помещения

Читайте также: Схемы подключения люминесцентных ламп: с индуктивностью и без, 2 и более ламп (Фото и видео)

Элементы для подключения посудомоечной машины к водопроводу

Инструменты, необходимые для установки:

• строительный уровень
• разводной ключ
• набор отверток
• дрель с дополнительными принадлежностями
• нож
• кусачки

На каждом этапе установки могут появляться различные ошибки. Эти ошибки, изначально незначительные, затем могут привести к нежелательным последствиям. Чтобы их избежать, рассмотрим каждый из этапов более подробно,
Читайте также: Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, габаритные чертежи полива и обогрева (фото и видео)

Пробный запуск и установка на место в нише

Для проверки работоспособности устройства запускается тестовый режим, без посуды. Это поможет оценить правильность подключения всех коммуникаций. Особое внимание следует уделять проверке подключения воды, если есть утечки в соединительных элементах.

Если дефектов не обнаружено, можно переустановить посудомоечную машину. Рекомендуется размещать на антивибрационном материале.

Монтаж и соединение труб и комплектующих

При правильном подборе диаметров сопел, которые необходимо соединять между собой, особых усилий прикладывать не нужно.

На проволоку наматывается несколько слоев ФУМ-ленты и вручную на нее накручивается необходимая деталь. Наконец, осторожно затяните узел гаечным ключом, приложив некоторое усилие.

Можно ли подсоединить к горячему водоснабжению?

Есть модели ПММ, предназначенные для подключения к сетям горячего водоснабжения. Эта возможность должна быть четко указана в руководстве пользователя.

Также есть машины, которые можно подключить к обеим линиям (горячего и холодного водоснабжения) одновременно. Их называют гибридами.

Эти машины независимо смешивают потоки из разных линий, чтобы получить желаемую температуру воды. Это недорогой и удобный способ работы, но он также имеет множество недостатков.

Например, требуется больше шлангов, отображаются дополнительные точки подключения, что увеличивает риск протечек. Кроме того, температура горячей воды в линии нестабильна, что создает нежелательную нагрузку на электронику автомата.

Также следует учитывать, что качество горячей воды намного хуже, чем холодной. В магистралях горячего водоснабжения находится большое количество взвешенных веществ и мелких частиц. Они забивают фильтры и образуют известковый налет на деталях машины, сокращая срок ее службы.

О том, можно ли подключить посудомоечную машину к горячей воде, читайте в этой статье.

Проверка работоспособности

После того, как вы установили розетку для подключения посудомоечной машины и подключили ее к водопроводу и канализации, вам необходимо провести холостой тест вашей обновки.

Вы должны проверить:
1. скорость заполнения машины водой;
2. входящее водяное отопление;
3. работа режима сушки посуды.

Стоит проверить работу всех режимов машины без посуды, но с использованием моющего средства и уменьшающей соли в соответствии с инструкцией по ее эксплуатации. Также следует внимательно проверить все стыки труб и шлангов на герметичность.

Подключив посудомоечную машину самостоятельно, следуя всем рекомендациям в инструкции по установке, вы можете переустановить кухонные шкафы, которые были перемещены во время работы, и закрепить панель крышки на новой машине.

Подключаемся к сетям водопровода

Для нормальной работы машины требуется постоянная подача воды. Для этого его водопроводную трубу необходимо подключить к водопроводу через тройник или переходник на гибкой магистрали.

Заводская длина шланга посудомоечной машины составляет от 1,0 до 1,5 метра, что необходимо учитывать. Это ориентир для размещения устройства от водных коммуникаций. Если это условие соблюдено, это гарантия правильного функционирования устройства.

Какие материалы могут понадобиться:

• полипропиленовая труба PPR;
• соединительные уголки;
• переходники накидной гайки;
• угловая фурнитура ППР-90;
• ¾ Колено с внешней резьбой HP / HP;
• Лента ФУМ для резьбовых соединений;
• аппарат для сварки элементов полипропиленовых труб.

Все соединительные элементы (трубы и арматура) подбираются индивидуально, исходя из размеров кухни и расположения ПММ.

Подключение слива и монтаж в проем кухни

Осталось подключить сливной патрубок от ПММ к выходу канализации через переходную муфту соответствующего диаметра.

Не забывайте, что сливной шланг нужно устанавливать под углом, из расчета 1 см высоты на 1 м длины.

А сама выхлопная труба имеет изгиб на уровне 70 см от пола. Поэтому он крепится к верхней части посудомоечной машины, а не для того, чтобы не свисать.

Осталось подключить стиральную машину к розетке и проверить работоспособность всей системы. Затем закрепите его в специально подготовленном отверстии.

Кстати, некоторые модели, например от Siemens, отличаются нестандартными размерами. Поэтому подумайте о кухонной мебели заранее.

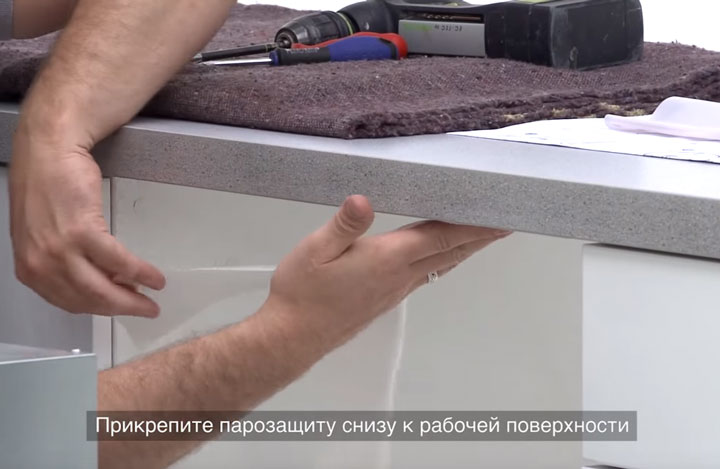

При установке в проем не забывайте о металлической пластине, которую необходимо прибить к низу столешницы (для модели Bosch).

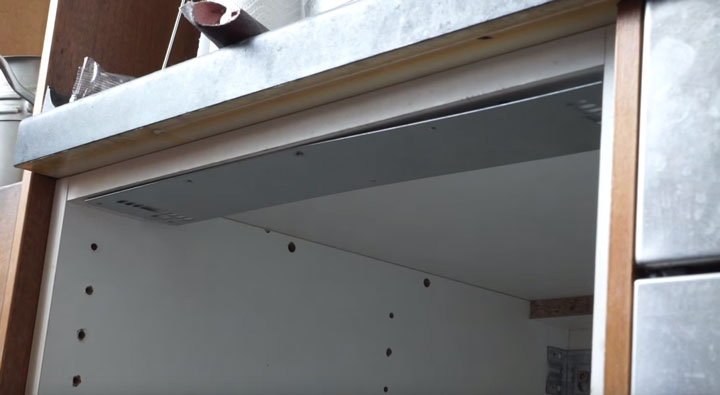

Эта штука крепится по краю и является парозащитой, как ширма. С его помощью столешница не будет вздуваться от пара.

Почему-то многие выбрасывают его и заменяют алюминиевым скотчем, закрепляя как на столешнице, так и на боковых стенках машины.

Electrolux, с другой стороны, поставляется с чем-то вроде куска резины, который прилипает к липкой стороне.

После установки и подключения первую стирку необходимо проводить без посуды, используя специальный стиральный порошок или таблетки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Подключение ПММ к коммуникациям

Чтобы машина работала, необходимо обеспечить электричество и холодную воду, а также оборудовать отработанную жидкость для слива в канализацию.

Если во время ремонта устанавливается отдельная розетка для PMM, первый шаг можно пропустить, но следующие два по-прежнему выполняются в процессе подключения.

Этап #1 – монтаж отдельной розетки

Не рекомендуется использовать удлинительный кабель, подключенный к общей розетке, фильтру или T.

Такие «посредники» не могут выдержать нагрузки, выйти из строя или даже распасться. Вам обязательно понадобится отдельный электромонтажный продукт европейского стандарта с заземлением и высокой степенью защиты от влаги.

Не рекомендуется крепить выходной блок слишком близко к полу: при протечке вода может проникнуть в изделие. Минимальное расстояние от напольного покрытия — 15-20 см.

Это актуально для встраиваемых моделей, когда розетка находится на стене за посудомоечной машиной. Отдельно стоящие блоки обычно располагаются на расстоянии 40-90 см от пола.

Кроме розетки понадобится провод, желательно в негорючей изоляции и сечением, рассчитанным на большую нагрузку. Подходящий вариант — трехжильный медный провод ВВГнг 3 * 2,5.

Установка заземленной розетки — элементарный домашний навык, поэтому многие люди заботятся о ее установке самостоятельно. Однако, если навыков недостаточно, все электромонтажные работы лучше доверить специалисту.

От розетки провод идет к электрощиту, где установлен отдельный автоматический выключатель. Желательно на каждый мощный прибор поставить аналогичные станки: при необходимости отключать всю «кухонную» линию не нужно.

Даже если вы теоретически знаете, как установить коммутатор на DIN-рейку, представительства в Великобритании или другой сервисной организации должны выполнить все электромонтажные работы на панели.

После завершения установки нужно проверить, как работает розетка. Для этого включите машинку и вставьте вилку самого простого прибора, например, настольной лампы, в розетку.

Этап #2 – обеспечение подачи воды

Чтобы машиной можно было пользоваться в любое удобное время, шланг подачи воды необходимо подсоединить к шлангу или шлангу с резьбовым соединением с помощью тройника или переходника.

Длина шланга подачи воды составляет 1-1,5 м. Именно на таком удалении от сети производители рекомендуют устанавливать посудомоечную машину, чтобы она работала исправно.

• откручиваем шланг смесителя от шланга;

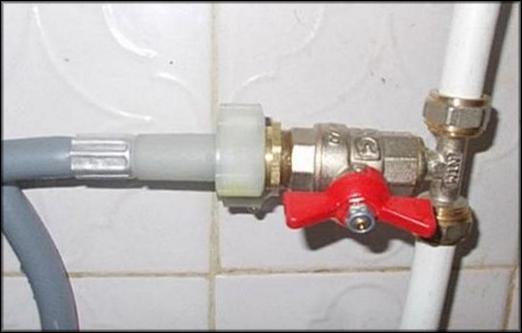

• присоединяем тройник размером ½ «мама» и «папа» прямым отрезком, с выходом один дюйм сбоку и запорным краном воды;
• для герметизации соединения используем скотч или другой герметик;
• патрубок ¾ дюйма выходит в удобном направлении для подсоединения трубы;
• прикрепляем шланг к выходному отверстию ½ дюйма, а шланг посудомоечной машины — к боковому выходу;
• проверяем подачу воды, при необходимости подтягиваем соединения.

В зависимости от удаленности машины от мойки выбирается тот или иной способ подключения.

Все способы по-своему функциональны и хороши, поэтому хозяевам агрегата придется решать, как подключить новую посудомоечную машину своими руками исходя из конкретных условий.

Соединительные детали продаются в магазинах сантехники, поэтому проблем с покупкой тройников, коллекторов, прокладок возникнуть не должно. Старайтесь не экономить на деталях и выбирайте еще более дорогие, но качественные узлы и обрезки.

Особенности подключения компактных устройств

В инструкции к мини-посудомоечным машинам указан способ установки без фиксированного подключения к коммуникациям. Перед стиркой наливной шланг надевается на излив крана, а сливной шланг опускается в раковину.

Некоторые пользуются этим методом, но он полон неудобных моментов:

• каждый раз приходится делать ненужные действия;
• шланги находятся на видном месте и портят общий вид;
• из-за частых подключений / разъединений соединения расшатываются и быстро изнашиваются;
• сильный напор воды может «выбить» шланг из раковины, вызвав затопление;
• раковина остается занятой, пока посуда моется и ополаскивается.

Поэтому для надежности лучше выбрать конкретное место для установки и обеспечить постоянное герметичное соединение.

О подключении к горячему водоснабжению

Возможность подключения к обоим трубопроводам, с горячей и холодной водой, рассматривается покупателями как полезная опция, и они даже готовы переплачивать за полезную «добавку.

Однако есть много причин не «экономить» на нагреве машины и использовании горячей воды:

• состав горячей воды хуже холодной;
• электронный блок «улетает», если температура воды в сети выше запрограммированной;
• при централизованном электроснабжении часто отключают горячую воду.

Под вопрос ставится и сама экономика. Современные модели уже считаются достаточно экономичными, учитывая невысокое энергопотребление.

А при использовании горячей воды некоторые агрегаты могут выйти из строя преждевременно и значительную сумму придется потратить на ремонт.

считается серьезной ошибкой подключение горячей линии к устройству, предназначенному исключительно для подачи холодной воды. Детали машины не выдерживают высоких температур и быстро ломаются.

Этап #3 – устройство слива в канализацию

Слив является обязательным условием для правильной работы посудомоечной машины, для этого предусмотрен сливной шланг.

Подключить его к канализационной сети можно двумя способами:

• непосредственно в трубку с помощью резиновой втулки;
• через сифон под раковиной.

Второй вариант наиболее эффективен, так как сразу решает все проблемы: устраняет запахи, защищает от обратного потока жидкости, создает необходимое давление в трубе и защищает от протечек.

Придется купить новый сифон, если старый не предназначен для подключения бытовой техники, и продумать расположение сливного шланга.

«Антисифонный» клапан используется для одновременного поддержания герметичности соединений и нормального, без вакуума, линейного давления с прямым подключением (без гидравлического уплотнения). Это недорогой пластиковый продукт, который вставляется прямо в прорезь трубы.

На этом канал связи можно считать завершенным. После пробного запуска станет ясно, насколько правильны соединения шлангов и требуется ли дополнительное уплотнение.

Как выбрать место для установки посудомоечной машины: 5 важных факторов

Если стиральную машину можно установить в ванной или даже в коридоре, то с посудомоечной машиной этого делать не стоит. Его следует размещать на кухне, где собирают грязную посуду и содержат ее в чистоте.

Иначе придется бегать с тарелками, чашками и горшками по квартире. Поэтому первое условие выбора места — это кухня. В этом случае ваше оборудование нужно будет разместить:

1. возле стены, чтобы сэкономить место на и без того небольшом рабочем пространстве;
2. на прочном полу, что позволяет безопасно разместить шкаф.

2 технологии для создания стабильного положения посудомоечной машины

Первый вариант подходит для самостоятельных моделей. Полностью повторяет принцип установки стиральной машины на горизонтальной плоскости, когда ее корпус выставляется строго горизонтально с помощью выравнивающих ножек.

Сначала их нужно разблокировать, затем отрегулировать высоту каждой ножки и снова заблокировать контргайкой. Конечное положение тела контролируется положением пузырькового уровня на уровне.

Второй способ регулировки специально разработан для встраиваемой в мебель бытовой техники. Здесь положение корпуса регулируется только спереди. При этом учитывается, что сама столешница уже идеально ровная и надежно закреплена.

Все регулировки расположены спереди. Центральная канавка используется для регулировки высоты задней ножки. В него вставляется отвертка. При ее вращении дальняя сторона поднимается до упора в крышку столешницы.

Две передние ножки с контргайками регулируются обычным гаечным ключом. Они поднимают корпус до тех пор, пока он не коснется нижнего уровня полки столешницы.

Затем с помощью специальных угловых переходников закрепите корпус посудомоечной машины саморезами внутри кухонного шкафа.

Для мытья посуды потребуется слить воду из водопровода и слить ее в канализацию. Поэтому посудомоечную машину ставят ближе к кухонной мойке, где эти линии уже есть.

Электрическая розетка должна быть установлена ​​в непосредственной близости от места установки, чтобы длина кабеля питания устройства была достаточной для нормального подключения без лишних удлинений.

Как технология мойки посуды влияет на последовательность монтажных работ: кратко

Посуда моется в автоматическом режиме, который задает пользователь. Система автоматизации, работающая от электричества, наполняет воду, нагревает ее, удаляет загрязнения и сливает отработанный раствор в канализацию.

Подключение технических систем к посудомоечной машине необходимо начинать от сливной магистрали, чтобы проверить ее надежность. Только после этого можно переходить ко второму этапу — подаче водопроводной воды.

Безопасный монтаж электрических цепей должен производиться после полного завершения всех работ, связанных с случайными разливами и образованием недопустимо влажной среды.

Куда и как вывести сток

Следующим шагом будет подключение посудомоечной машины к канализации. Сливной шланг находится на задней стенке корпуса, имеет длину примерно 1,5-2 метра. При необходимости его можно вырастить аналогичным такого же диаметра, но общая длина не может быть больше 5 метров (точно смотрите инструкцию по применению). Это расстояние можно прокачать насосами, работающими при отборе воды.

Оптимальный вариант — иметь отдельный выход в канализацию. Так что все просто, в патрубок вставляется резиновая втулка, обеспечивающая герметичную фиксацию гофры, в нее заливается конец сливной трубы. Если он закрыт заглушкой, снимите ее. Но этот вариант — скорее исключение. Чаще всего посудомоечная машина подключается через сифон для раковины или через розетку на раковине.

Варианты подключения посудомоечной машины к канализации

Если выход канализации чугунный, есть специальные резиновые стыки для герметичного перехода на пластик. Вам нужно будет знать диаметры рукоятки и пластиковой футболки. В результате переходник устанавливается в чугунную трубу. Вам просто нужно заполнить его там без дополнительных средств. Вставьте пластиковую вилку в втулку. Раковину обычно подключают к вертикальной прямой розетке, а посудомоечную машину — к угловой.

Для специальных сифонов для подключения посудомоечной машины отвод делается таким образом, чтобы через него можно было протянуть сливной шланг. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы исключить образование петель и складок, даже когда все вставлено на место. При этом нельзя допускать, чтобы рябь поднималась сбоку — должен быть небольшой изгиб вверх. Это исключает возможность попадания стоков из сифона или тройника в машину.

При подключении посудомоечной машины к сливу сливной шланг должен входить в слив с изгибом

Есть специальные пластиковые муфты для фиксации гофрированной трубы в определенном положении. Их надевают на гофру снизу и крепко держат.

Хомут для фиксации гофры

Выбор места

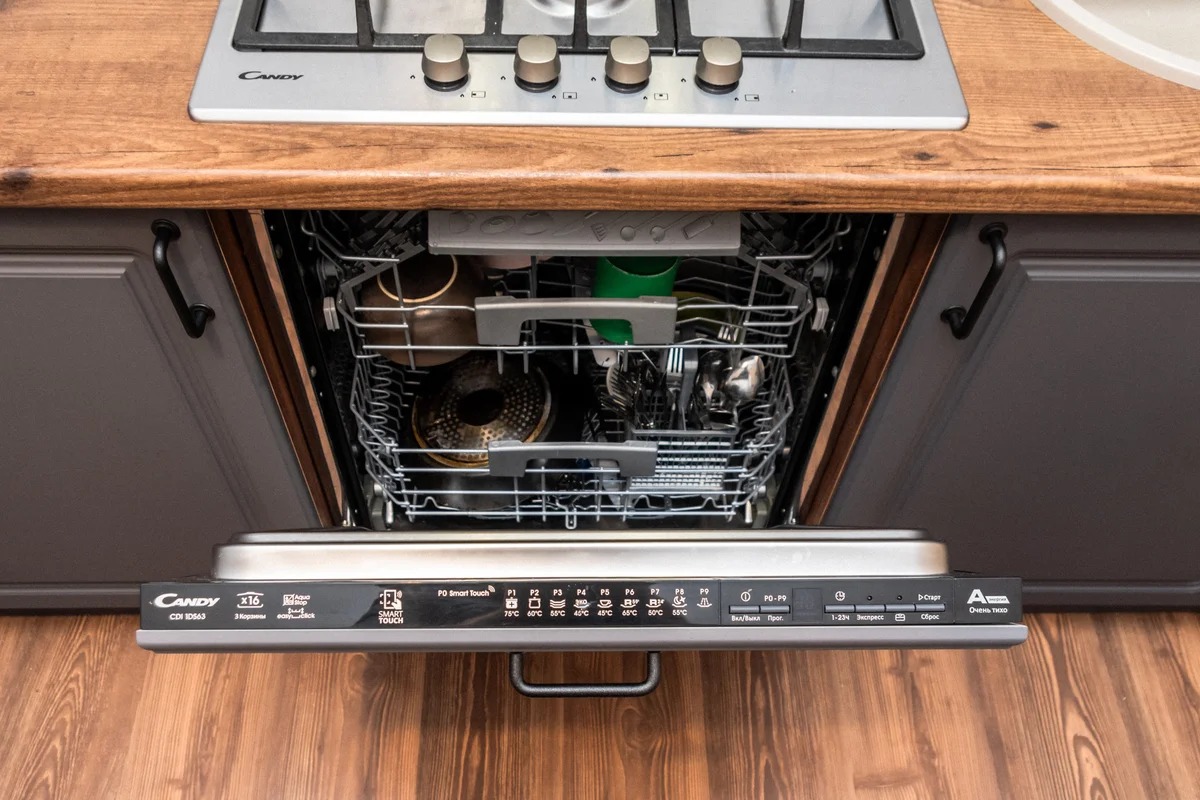

Сразу стоит оговориться, что место для установки оборудования следует выбирать заранее. Задумайтесь над вопросом, как подключить посудомоечную машину к водопроводу и канализации. Если этот момент был упущен, следует внимательно ознакомиться с предоставленными нюансами:

• Размеры встраиваемой техники не должны быть больше или меньше габаритов мебели. Для установки посудомоечной машины можно использовать специальный отсек в кухонном шкафу, в котором технику можно установить под столешницей, варочной панелью или раковиной. Вы можете разместить такую ​​секцию в шкафу. Конечно, если это не вызовет трудностей в эксплуатации.
• Расстояние до водосточной системы не может быть больше полутора метров. В противном случае насос посудомоечной машины не сможет долго выдерживать нагрузку и очень быстро придет в негодность. Если вы не можете поставить посудомоечную машину ближе указанного расстояния от кухни в доме или квартире, вам следует подумать об установке техники в ванной. Аналогичная ситуация складывается при отсутствии канализации на кухне.
• Место установки должно находиться в непосредственной близости от розетки. В этом случае не нужно проводить дополнительную линию и выкапывать стены.

Особенности настольного типа

Если купленная модель посудомоечной машины относится к настольному типу, то о системе слива воды для установки, возможно, не стоит думать. В процессе монтажа требуется только надежная фиксация трубы в раковине (этот вариант можно использовать только при установке техники на кухне). Также здесь не нужен сифон. И насос машины большую часть времени будет отдыхать, что положительно скажется на сроке службы. Еще одно преимущество настольной посудомоечной машины — ее можно хранить в небольшом помещении.

Помимо указанных нюансов есть несколько правил, которые применяются монтажниками при установке встраиваемой техники:

1. Расстояние от точек слива и мест подключения воды должно быть не менее одного метра.
2. При самостоятельной установке важно располагать приборы на ровной поверхности, то есть все ножки посудомоечной машины должны плотно опираться на пол. Строительный уровень призван помочь выполнить эту работу.
3. Допустимое отклонение встраиваемых светильников в горизонтальное положение не более двух градусов.
4. Перед тем, как закрепить машину на своем месте, необходимо просверлить все отверстия в мебели и стенах. Также измерьте необходимое расстояние между стеной и задней стенкой шкафа.

При использовании различных систем предохранителей важно выбрать безопасное место, к которому можно будет легко добраться в случае необходимости.

Соединение слива с канализацией

Если посудомоечная машина установлена ​​возле раковины, следует обратить внимание на сифон, сливающий жидкость из раковины в канализацию. Если свободных кранов нет, то нужно купить в сантехническом магазине сифон с одной-двумя дополнительными розетками (если еще нужно подключить стиральную машину).

Сифон с двумя выходами для стиральной и посудомоечной машины

Отводы оснащены коническими соединениями в форме перевернутой буквы V (см. Фото). Эта форма не случайна. Кривизна вверх предотвращает распространение запахов из канализации, а также исключает обратный поток жидкости из канализации в PMM.

Подключение ПММ к канализации через тройник

Также есть вариант прямого подключения к трубе через тройник с косым выходом (см. Фото). Для организации верхнего изгиба сливной трубы используется специальное приспособление, которое можно закрепить на стене. Чтобы неприятные запахи не попадали в помещение, следует установить резиновую уплотнительную втулку на пересечении тройника и сливной трубы.

Наконец, проверьте герметичность всех соединений, подключите посудомоечную машину к электросети и выполните первый запуск. Делать это нужно без инструментов. Для ополаскивания бункера используйте специальные чистящие таблетки или очиститель и дезинфицирующее средство PMM. Только после первого запуска можно установить посудомоечную машину в нишу шкафа.

Как видите, вы можете сами подключиться к коммуникациям. Надеемся, наша статья поможет вам в этой работе.

Какие бывают ошибки при подключении и установке

Несмотря на то, что установка посудомоечной машины подробно описана в инструкции, при ее подключении можно столкнуться с обычными трудностями или ошибками. Их очень важно избегать, так как неправильная установка может привести не только к поломкам, но и к отказу в гарантийном ремонте.

Правильная установка любой бытовой техники гарантирует их долгую и безотказную работу.

Основные ошибки:

• Подключение агрегата к водопроводу без фильтра. На фильтре экономить нет смысла, ремонт устройства обойдется дороже.
• Подключение к крану горячей воды. Такое подключение сократит срок службы продукта.
• Прямое подключение к котлу. Машины продолжат включаться, нагревая воду. А в бойлере при этом может не хватить и тогда придется использовать холодную воду или ждать, пока в бойлере снова появится горячая.
• Использование недорогих пластиковых деталей. Они выйдут из строя очень быстро, а замена и устранение утечек будет стоить дороже.

Не рекомендуется размещать посудомоечную машину рядом со стиральной машиной и другим оборудованием.

Самое главное при подключении — проверить надежность всех подключений. Если есть сомнения по поводу какого-либо узла, работу необходимо переделать. Ведь устранение протечек и поломок обойдется намного дороже. А автомобиль с надежным подключением прослужит долго и высвободит драгоценное время для семьи и досуга.

Как видите, самостоятельно установить встраиваемую посудомоечную машину не так уж и сложно.

Подключение посудомойки к канализации

Посудомоечная машина подключается к канализации:

• через сифон под раковиной;
• рисунок на канализационной трубе.

Способы подключения посудомоечной машины к канализации

Первый способ проще. Второй более надежный, но трудоемкий. Вот как выбрать электрогенераторы для дома или источник бесперебойного питания для газового котла: вариантов всегда несколько. И окончательный выбор во многом определяется существующими обстоятельствами и возможностями.

Через сифон

Чтобы подключить слив ПММ к сифону, у него должен быть сбоку специальный выпускной патрубок. Если под мойкой стоит обычная модель, нужно будет приобрести новый прибор с боковой трубкой. После этого на него надевается резиновый сливной шланг посудомоечной машины и фиксируется хомутом, который затягивается отверткой. Все проще простого.

Характеристики забора воды через сифон

Врезка в трубу

Возможна ситуация, когда под раковину нет места для сифона с розетками или его нельзя там разместить в силу конструктивных особенностей раковины. Тогда вам нужно будет подключить непосредственно к канализационной трубе.

Проще всего это сделать там, где подсоединяется слив раковины. Обычно выполняется с помощью гибкой гофры, вставленной в резиновую манжету на раструбе пластиковой канализационной трубы. Необходимо снять ее и надеть на это место косую рубашку. Сверху будет вставлена ​​рябь от раковины, а сбоку сток от посудомоечной машины. Дело не в подключении унитаза к канализации, с ПММ все намного проще.

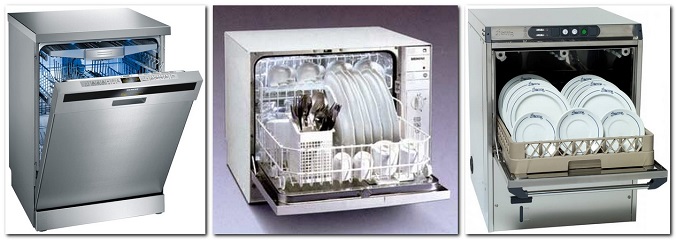

Несмотря на разнообразие посудомоечных машин, принцип подключения у всех одинаковый

Рекомендации по отдельным монтажным операциям

В работу по установке ПММ входит также выравнивание положения станка с помощью регулировочных винтов. Два из них расположены на передней части корпуса, один — на задней. Встраиваемые модели фиксируются в проеме с помощью втулок и саморезов. Советы, которые помогут правильно подключить и продлить срок службы посудомоечной машины:

• установка водосточной трубы путем помещения ее в раковину может грозить соседям затоплением; если из раковины выпадает шланг, лучше подключить через сифон;
• провод заземления от розетки ПММ подключается к одноименной шине в щитке квартиры — запрещается заземлять автомат на трубы газа, отопления и водопровода;
• пространство между стеной и задней стенкой агрегата должно составлять ≥5 см для обеспечения циркуляции воздуха;
• электрические розетки для каждого мощного бытового прибора: плита, стиральная машина, ПММ должны иметь отдельное подключение к квартирному щитку, чтобы в электрической сети не было перегрузок.

В комплекте с устройством есть инструкция для пользователя, которая, в том числе, содержит правила подключения. Каждая модель PMM индивидуальна, но рекомендации носят общий характер.

в меню

Источник электроэнергии

Посудомоечная машина работает как любой сетевой прибор. Чтобы не возникало проблем с эксплуатацией, независимо от того, портативная у вас посудомоечная машина или встраиваемая, вам понадобится евро розетка с заземлением. Не меняйте комплектную евровилку на советскую версию. Начнем с того, что это сделать сложно, ведь посудомоечные машины комплектуются неразборными литыми моделями. Кроме того, существует риск того, что замененная вилка создаст опасную ситуацию.

Важно! В многоквартирных домах вместо заземления практикуется заземление, что также является качественной защитой. Если его еще нет в квартирной разводке, то для ее создания нужно согласовать с сертифицированным электриком.

Правила установки розетки посудомоечной машины предполагают размещение ее на уровне 30 см от пола. К тому же невозможно напрямую подключиться к сети, для этого используется дополнительная розетка, запитанная через автомат на 16А. Электричество для подключения посудомоечной машины имеет только квалифицированный электрик. Все остальные этапы работы можно выполнить самостоятельно.

Важно! Идеально, если вы задумаетесь и перед ремонтом кухни подберете кухонный гарнитур с профессионалом. В этом случае вы можете скрыть все коммуникации и в нужное место.

Необходимые комплектующие

Если трубы в вашем доме уже сделаны из металлопластиковых труб диаметром ¾ дюйма, возможно, потребуется подключить посудомоечную машину:

• Сифон для стирки с двумя кранами (также при установке стиральной машины);
• Тройник Ø ¾ дюйма;
• Запорная арматура Ø ¾ дюйма;
• Усиленный фильтр.

Подумайте о покупке более длинных шлангов для воды и слива. Шланги, поставляемые с устройством, обычно короткие. Особой проблемы с этим нет. Для начала нужно убедиться, что длины заводских труб в комплекте недостаточно. Замеряем протяженность коммуникаций и идем в магазин за дополнительными трубами.

Если работа будет производиться самостоятельно, то вам также потребуются инструменты:

• Перфоратор или электродрель;
• Фигурные и прямые отвертки;
• Гидравлический нож;
• Ножницы специальные для резки пластиковых труб;
• Регулируемые клавиши.

[spoiler title=»Источники»]

• https://septikexpert.com/baza-znanij/podklyuchenie-posudomoechnoj-mashiny/
• https://santehnik-market.ru/vodosnabzhenie/podklyuchenie-posudomoechnoj-mashiny-k-kanalizatsii-vodoprovodu-i-elektroseti-svoimi-rukami-poetapnyj-protsess-rabot.html
• https://sovet-ingenera.com/tech/posudomoyki/podklyuchenie-posudomoechnoj-mashiny.html
• https://stroy-okey.ru/remont/kitchen/kak-podkljuchit-posudomoechnuju-mashinu-k-vodoprovodu-i-kanalizacii/
• https://mywasher.ru/installing-the-dishwasher/65-podklyuchenie-posudomoechnoy-mashiny-k-vodoprovodu-i-kanalizacii.html
• https://o-vode.net/rashod/bytovaya-tehnika/posudomoechnaya-mashina/kak-podklyuchit
• https://krrot.net/podklyuchenie-posudomoechnoj-mashiny/
• https://kanalizatsiyavse.ru/santehnika-oborudovanie/podklyuchenie-posudomoechnoj-mashiny-k-vodoprovodu-i-kanalizatsii
• https://TrubaNet.ru/plastikovye-truby/podklyuchenie-posudomoechnojj-mashiny-k-vodoprovodu-i-kanalizacii-sposoby.html
• https://first-apartment.ru/podklyuchenie-posudomoechnoj-mashiny.html
• https://ProFazu.ru/bytovaya-tehnika/podkluchenie/podklyuchenie-posudomoechnoj-mashiny.html
• https://domikelectrica.ru/podklyuchenie-posudomoechnoj-mashiny/
• https://HouseDiz.ru/posudomoechnaya-mashina-kak-podklyuchit-svoimi-rukami-k-sistemam-kanalizacii-vodoprovodu-i-elektrosnabzheniya/
• https://kak-sdelano.ru/kuxnya/samostoyatelnaya-ustanovka-i-podklyuchenie-posudomoechnoj-mashinyi
• https://gidkanal.ru/pravilnoe-podklyuchenie-posudomoechnoj-mashiny-k-vodoprovodu-i-kanalizatsii/
• https://stirkaved.ru/kak-podkljuchit-posudomoechnuju-mashinu.html
• https://severdv.ru/tehnika/ustanovka-i-podklyuchenie-posudomoechnoj-mashiny/
• https://moy-instrument.ru/masteru/podklyuchenie-posudomoechnoj-mashiny-k-vodoprovodu-i-kanalizatsii.html
• https://RemontCMA.ru/posudomoechnye-mashiny/ekspluatatsiya-pmm/kak-gramotno-kanalizacii-vodoprovodu/

[/spoiler]
