Насосы для стиральной машины: ремонт, замена, подключение

1 Какие признаки поломки насоса?

Первый шаг в выявлении проблем — это диагностика, и только после этого приступают к самостоятельному ремонту. Типичные симптомы неисправности помпы:

1. Нет реакции на данные программы.
2. Двигатель издает громкий шум при прокачке и сливе.
3. Вода не полностью попадает в резервуар.
4. Когда вы наполняете резервуар водой, машина отключается.

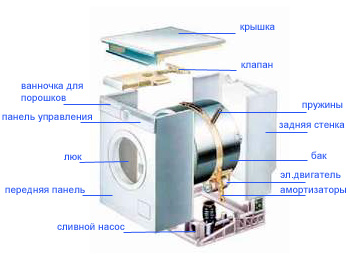

Общая схема стиральной машины

Причин выхода из строя этого механизма может быть несколько:

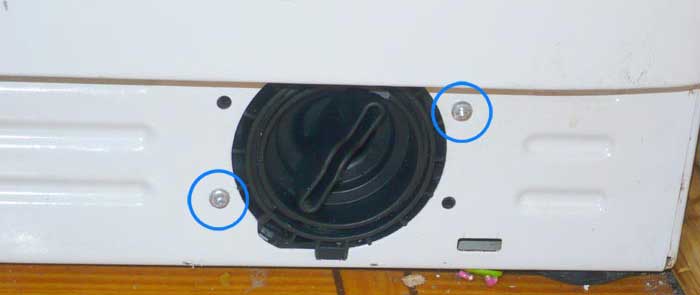

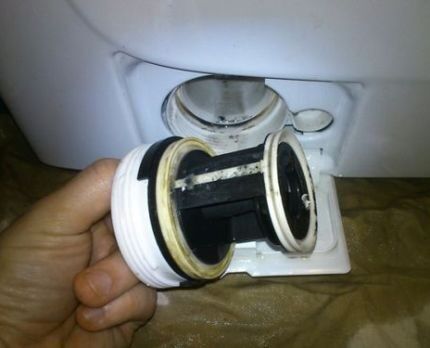

1. Мелкие предметы попали в барабан машины и засорили фильтр сливного насоса. При этом фильтр не всегда справляется с загрузкой, а насос стиральной машины может гудеть, шуметь и выходить из строя. Признаками засорения фильтра могут быть скрежет и потрескивание при отжиме, увеличение времени работы машины, прерывание программы в режимах отжима и слива. Часто чистка фильтра помпы стиральной машины исправляет ситуацию.
2. Если с фильтром проблем нет, следует проверить крыльчатку. Делается это путем скольжения ножей вручную: застревание при скольжении говорит о том, что оно забито мелкими предметами.
3. Если причину неисправности не удается найти на первых двух этапах, проверьте сливной шланг, так как даже небольшие предметы могут застрять или вода застаивается.
4. Помимо механических проблем могут быть проблемы в электронике: разъединены контакты, идущие к помпе, или датчики вышли из строя. Чтобы определить точку излома, необходимо «прозвонить» провода.

Стоимость ремонта или замены помпы зависит от поломки и модели стиральной машины. Как правило, вызов мастера и диагностика неисправности бесплатны.

в меню

1.1 Подбор нового агрегата

Замена насоса в стиральной машине необходима в том случае, если вода из барабана не течет в канализацию, машина шумная и фильтр не очищался. Также, если насос прослужил 5 и более лет.

Покупая новый механизм, не забывайте, что срок службы механизма зависит от качества деталей, а потому лучше покупать аналоги не дешевые, а «свой», оригинальный агрегат.

Выбрать насос для стиральной машины несложно, так как для каждой марки поставляется насос от одного производителя. Информация об этом есть в руководстве пользователя.

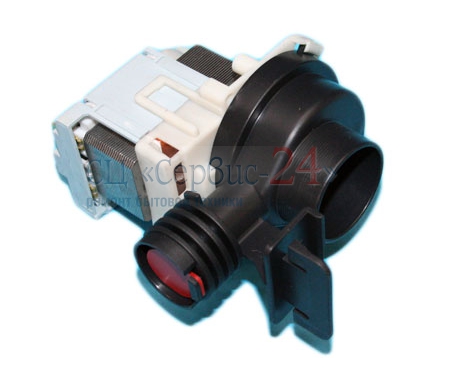

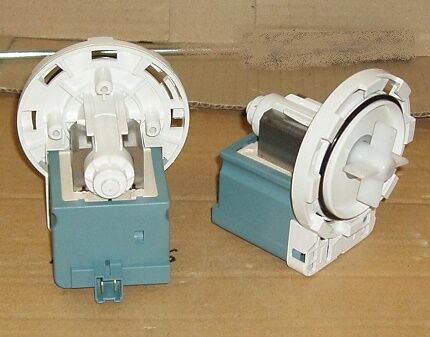

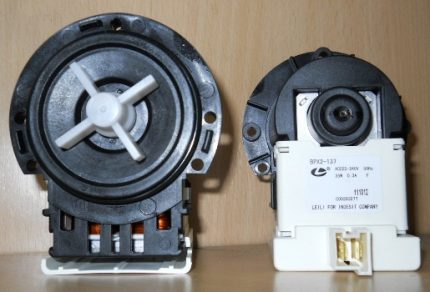

Сливной насос для стиральной машины

Сколько стоит та или иная модель, также зависит от производителя:

1. Помпа для стиральной машины Самсунг может стоить 500-700 рублей, и приобретать ее желательно только у производителя этой марки.

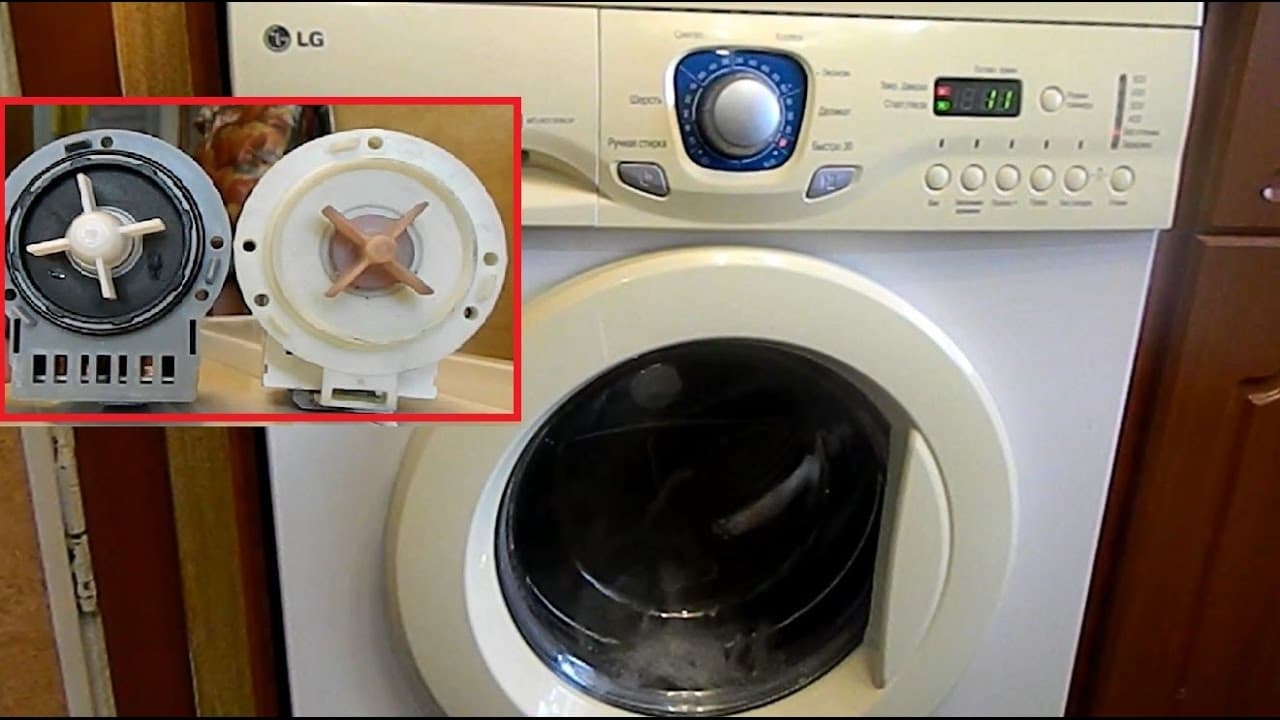

2. Замена насоса стиральной машины LG обойдется в 800 руб.
3. Замена сливного насоса стиральной машины Бош стоит 1000-2000 рублей.
4. Замена помпы на оборудование Indesit в зависимости от комплектации обойдется примерно в 800 руб.

Самый надежный насос для стиральной машины — синхронного типа с магнитным ротором — они сочетают в себе большую мощность с небольшими размерами агрегата. Но у этого метода есть и свои недостатки: мощность может снизиться, если в течение времени, отведенного для запуска, насос не может быть синхронизирован.
в меню

1.2 Расположение агрегата в различных моделях

Основная причина выхода насоса из строя — потеря геометрии шнека. Это происходит от взаимодействия горячей воды и моющего средства, стирающего пластик, а не самый жесткий материал. В этом случае происходит постепенное ухудшение работы стиральной машины.

Замену неисправного насоса лучше всего проводить у специалиста, особенно если гарантийный срок еще не истек. Но вы можете купить нужный вам насос и установить его самостоятельно. Главное требование — аккуратность при работе с деталями, так как многие из них сделаны из пластика.

Прежде чем приступить непосредственно к первому этапу работ, нужно узнать, где установлен насос. Несмотря на то, что стиральная машина имеет большие размеры, ее конструкция продумана, поэтому вы можете самостоятельно разобрать агрегат.

Насос для стиральных машин Ariston, Samsung, Whirlpool, Beko, LG и Candy расположен внизу, поэтому саму машину осторожно кладут набок для разборки. Далее нужно открутить крышку, под которой находится помпа.

Для ремонта стиральной машины Zanussi или Electrolux достаточно отодвинуть агрегат от стены, так как крышка, закрывающая помпу, находится на задней панели.

Самым сложным будет замена помпы для стиральной машины Bosch, Siemens или AEG, так как вам нужно будет полностью снять переднюю панель.

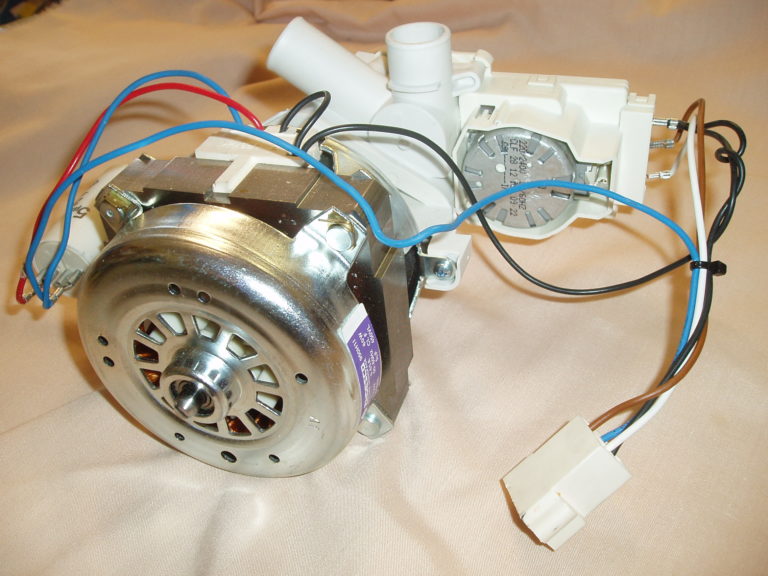

Циркулятор для стиральной машины

в меню

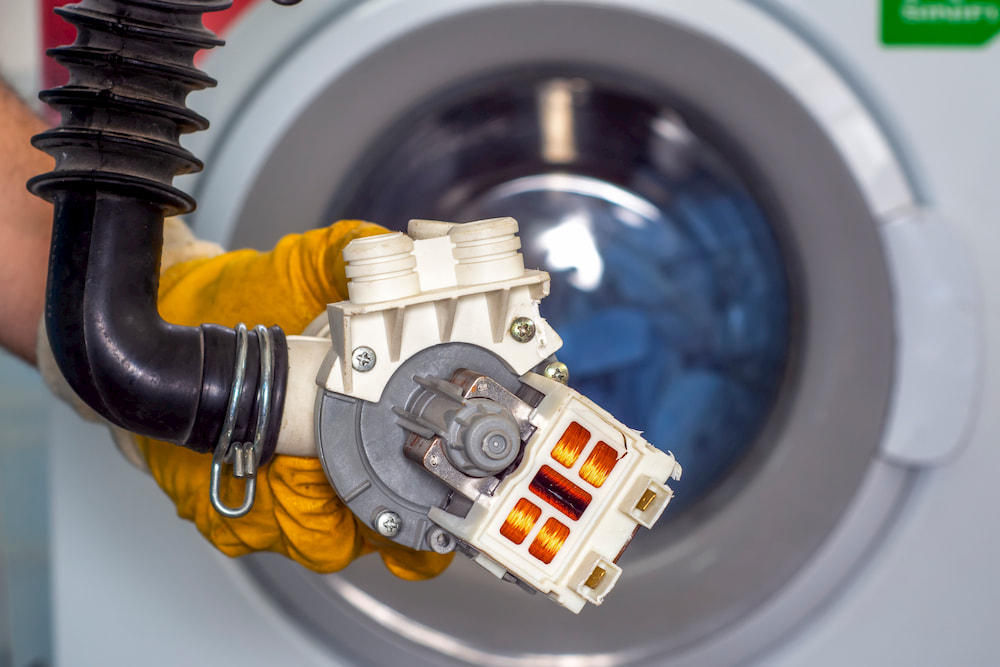

Подключение стиральной машины своими руками

Все гениальное просто, но не всегда в голову приходит гениальное решение.

Прочитав статьи в сети, мы поняли, что людей беспокоит автономное подключение стиральной машины в деревне без малейших признаков проточной воды поблизости.

Кратко перечислим рекомендации, дадим свое представление. Идея универсальна. Воспользуйтесь им, подключите стиральную машину сами и пусть удача сопутствует изобретателям.

Как рекомендуют подключать стиральную машину люди бывалые

Начнем с рекомендации, которая подойдет мужчинам. На обзоре выделяется опытный ремонтник из сервисного центра — идея проста в реализации, другие требуют определенных знаний, паять простейшую схему сможет далеко не каждый… Вам понадобится помпа.

Мастер рекомендует брать брелок в подарочном разделе магазина, главное требование — его скачать.

Советуем присмотреться к насосу от немецкой компании Bosch, который стоит около 300 рублей, вдвое дешевле предлагаемой мастером, специально адаптированной для перекачки воды.

Насос рассчитан на питание 12 В. В деревне есть дети, кошки, мыши. Если последний перекусит провод, короткого замыкания не избежать. Еда, использованная для идеи, не выдержит большой нагрузки. В результате стиральная машина сгорит, что хорошо, если она не отнимет у кого-то жизнь. Давайте начнем с идеи, а затем мы покажем вам, как использовать насос 12 В.

Итак, идея такая:

1. В стиральных машинах на входе имеется электромагнитный клапан, иногда двойной, с питанием от напряжения 220 В. Когда стиральной машине нужна вода, на клапан посылается сигнал, который пропускает поток, поступающий самотеком. Некоторые изделия требуют давления в пределах 1-1,5 атм. (10-15 метров). Для сравнения: в домах в нормальных условиях бывает около 3 атм.
2. Предлагается снять верхнюю крышку стиральной машины, отсоединить провода электромагнитного клапана, измерить напряжение, подключить розетку с нужным моментом. Теперь осталось только подключить помпу из сувенирного отдела, чтобы ею уже управляла стиральная машина, а не вентили.
3. Насос опускается в большую емкость с чистой водой, ожидая инструкций автоматики. В этом случае вода льется не через приточный патрубок, как в городе, а через приоткрытый поддон, вставленный в пылесборник. Мы считаем, что метод сложен.

Многие люди опасаются переделывать стиральную машину правильно. Одно дело делать это учителю, и совсем другое — подключаться в одиночку. Достоинства конструкции очевидны: есть таз, налить воду несложно.

Прикинуть по паспорту количество, израсходованное стиральной машиной за цикл, и перейти к личным делам.

Совет

Мастеру пятерки по своим техническим знаниям он внес определенный вклад в наши знания об устройстве стиральной машины.

Как теперь адаптировать помпу на 12 В. Трансформатор с диодным мостом и фильтром заменит блок питания… Возьмите системный блок компьютера. Он питается от 220 В и излучает 12 В. Внутренних потребителей придется отключить, иначе стиральная машина сгорит. Выше написано: мощные устройства не потянет.

Как еще подключить стиральную машину в деревне

Рекомендуется использовать реле. Насос подключается к входному отверстию стиральной машины и ждет, пока стиральная машина запросит воду. При подаче воды 220 В поступает на понижающий трансформатор, который оканчивается диодным мостом.

Фильтр удаляет гармоники, напряжение поступает на затвор реле, замыкая питание помпы. Гидравлический удар должен быть оборудован амортизатором. Возьмите любой насос, создающий давление. Примечание: проблема решена заранее.

Предыдущий автор все усложнил: он налил воду в бак стиральной машины через лоток для моющего средства. Удалено подключение стиральной машины к водопроводу.

Считаем схему от трансформатора лишней. Проще за 450 рублей взять реле РК 1П 220 В, предварительно измерив ток, выделяемый стиральной машиной через управляющий выход. Не факт, что для работы реле хватит, итог — деньги на ветер.

Предварительно стоит провести эксперимент на природе — разрезать в цепи управления лампочку и измерить ток. Сопротивление спирали тоже можно найти по закону Ома (мощность известна), но лучше измерить ее тестером.

Читайте также: Какой фирмы лучше выбрать стиральную машину: плюсы и минусы

Помните метод при выборе метода управления.

У перечисленных выше способов есть один недостаток — нужно открывать корпус стиральной машины. В некоторых случаях переключение может привести к аннулированию гарантии.

Подключение стиральной машины без перебора внутренностей

Предлагаем простой способ самостоятельно подключить стиральную машину. Нам понадобится 50-литровая бочка, расположенная на чердаке. Идея ясна: труба идет вниз, пробивая потолок, либо через чердачный люк. Вода находится под давлением, создаваемым водой.

Хороших идей с гидроаккумулятором очень много. Вода закачивается в 100-литровые баки на полный цикл, поэтому техника работает в резерве. Никакого контроля не требуется. Но нужен дорогой большой гидроаккумулятор плюс насос с реле давления. Идея дорогая и непривлекательная.

Как можно еще подключить стиральную машину

Будьте осторожны: никто не удосужился подключить стиральную машину к канализации… Проблема в отсутствии необходимого давления на входе.

Электромагнитный клапан стиральной машины открывается, но поток не набирает нужную скорость, программа удаляется из нормального режима, есть поломки… Есть потребность в воде — нужно просто стимулировать процесс.

Напоминает принцип работы проточных водонагревателей, снабженных душем. Следовательно:

• Отвозим его на дачу.
• Находим реле протока воды.
• Вместо нагревательных элементов замыкаем накоротко насос.

Водонагреватель — вещь необходимая. Насос полезный в природе. Не нужно ничего покупать. Подумайте, как создать напор для стиральной машины… На даче принимаем душ: есть самотечный водонагреватель или бак. Если так, то проблемы решены. Единственный недостаток — безопасность. Проточный водонагреватель просто так не разобрать. Что, если вода попадет, чтобы кого-то шокировать?

В природе есть бустерные насосы с датчиком расхода. Но устройства ругательства и дорогие. Поэтому выход не так себе. Как снова подключить стиральную машину? Снимите датчик протока со старого водонагревателя… Рядом есть магазин по доступной цене.

Оборудование включается, если поток составляет не менее 1 литра в минуту, это медленно. Ну, когда электромагнитный клапан стиральной машины закрывается, поток становится нулевым, отключается питание.

Примечание

Если при выключении возникает рябь, ставим конденсатор фильтра, оставляем ровным…

Надеемся, что помогли советом.

Источник: https://VashTehnik.ru/stiralnye-mashiny/podklyuchenie-stiralnoj-mashiny-svoimi-rukami.html

2 Замена помпы своими руками

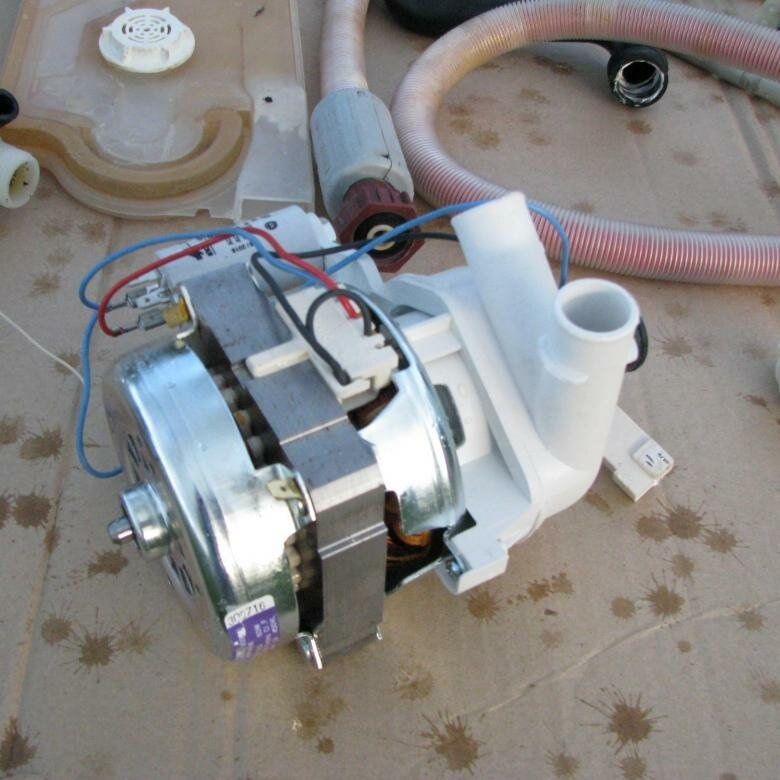

Самостоятельный ремонт насоса стиральных машин марок Zanusi, Ariston, Indesit и других моделей осуществляется в несколько этапов:

1. Отключите оборудование от электросети и водопровода.
2. В зависимости от модели они обеспечивают доступ к насосу.
3. Если после стирки в баке осталась вода, ее необходимо слить. Для этого потребуется открутить фильтр помпы стиральной машины.

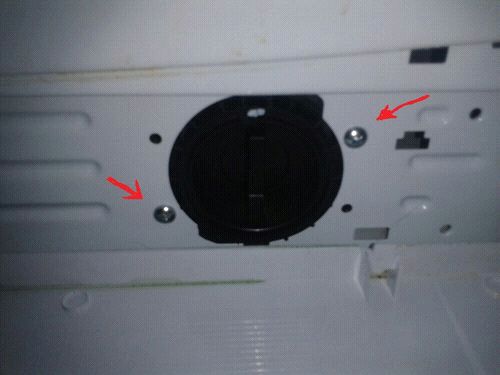

4. Следующим шагом откручиваем болты на панели, за которой находится помпа.
5. Перед снятием агрегата его необходимо отсоединить от электрических кабелей и сливного шланга.
6. После разборки помпы можно установить новую или разобрать старую для замены неисправной детали.

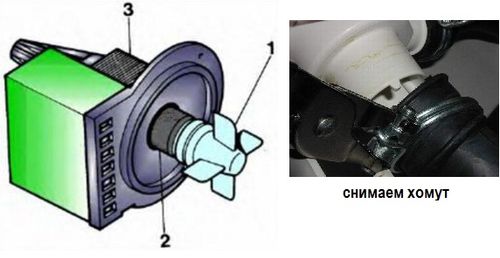

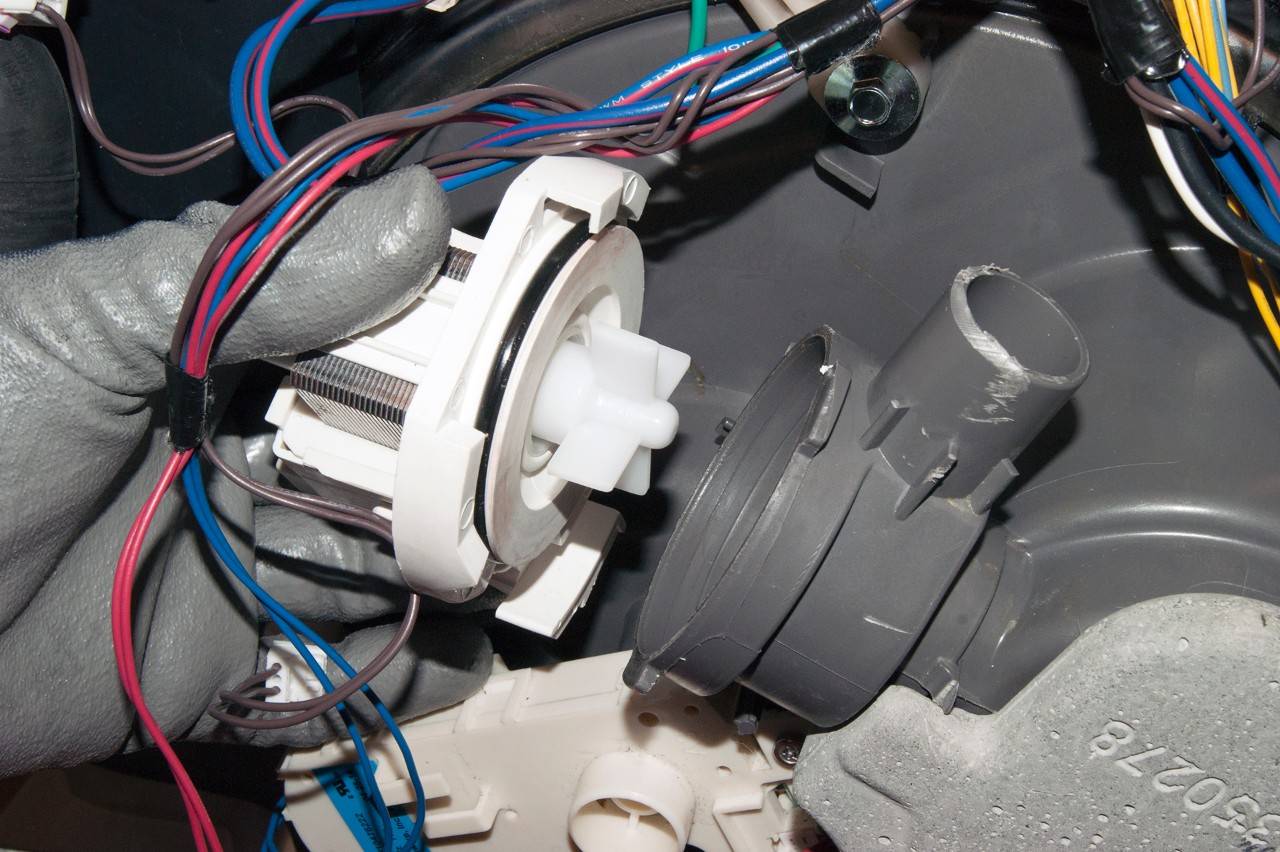

7. Насос состоит из трех основных элементов: корпуса, фильтра и якоря с двигателем. Чтобы при монтаже оборудования поставить все узлы на место, при разборке их необходимо промаркировать.
8. Мелкие детали могут повредить крыльчатку во время мытья. Для его осмотра необходимо отсоединить кожух от мотора, открутив крепежные винты, и вручную повернуть крыльчатку: вращение с характерными задержками указывает на исправный мотор.
9. Чтобы лопасти рабочего колеса не касались шнека при вращении, необходимо срезать по 1 мм с конца каждой из них. Резать уже не стоит, так как может снизиться КПД помпы.

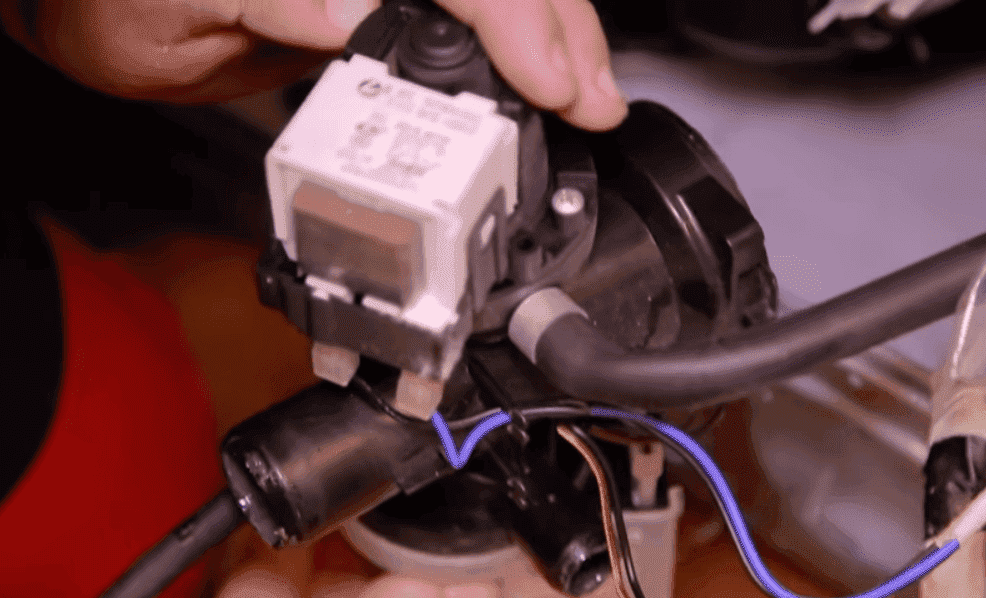

10. После выполнения всех операций агрегат собирается, устанавливается на прежнее место, подключается к сети и к сливной трубе, и проводится пробный пуск.

в меню

2.1 Запчасти для ремонта

Если крыльчатка была очищена, но все еще плохо вращается, это признак серьезной неисправности насоса. Однократная прокрутка указывает на обрыв контакта или проблему с датчиками. Поэтому перед заменой сливного насоса на стиральной машине можно попробовать его отремонтировать.

Зная, как отремонтировать помпу и имея все необходимые запчасти, вы сможете отремонтировать свою стиральную машину LG своими руками. Для этого вам понадобятся:

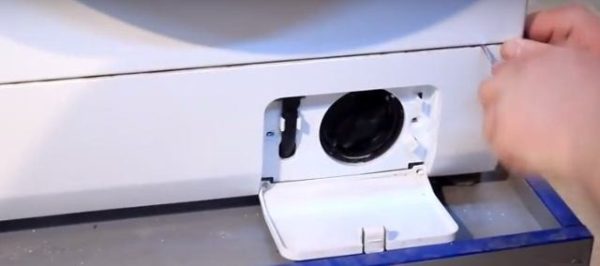

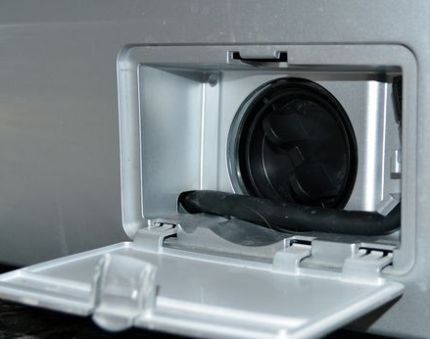

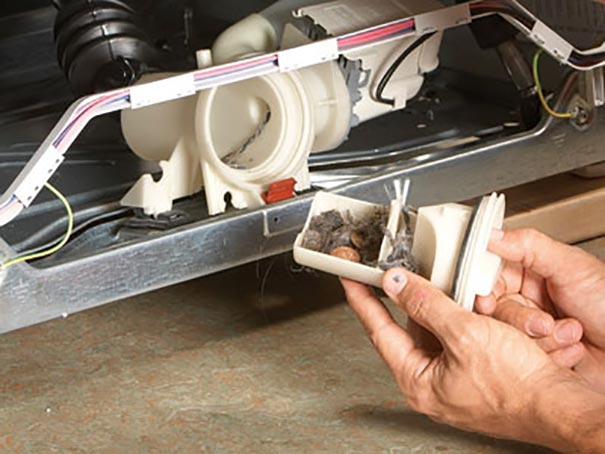

Очистка сливного фильтра перед насосом стиральной машины

1. Желаемый вариант сливного насоса стиральной машины (желательно в сборе);
2. Ось и шкив для крепежа;
3. Хомуты и датчики, подключаемые к насосу;
4. Манжеты и манжеты.

вы можете приобрести эти детали в специализированном магазине или заказать в интернет-магазине. Чтобы не запутаться в выборе запчастей, неисправный насос или определенную деталь можно взять с собой, тогда продавец сможет забрать точную копию.
в меню

2.2 Как ремонтируют помпу стиральной машины? (видео)

в меню

2.3 Универсальный агрегат

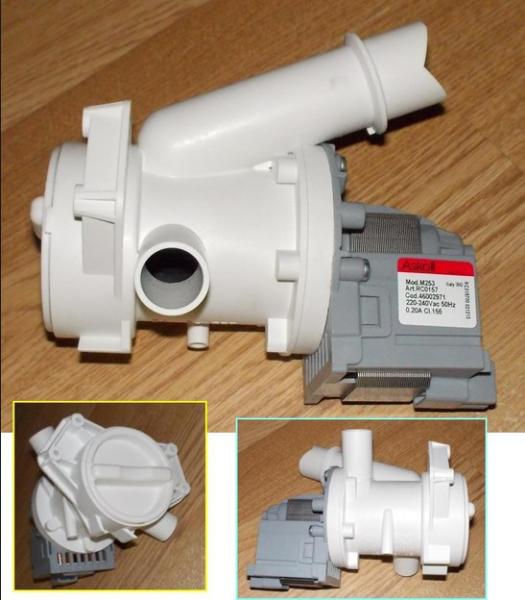

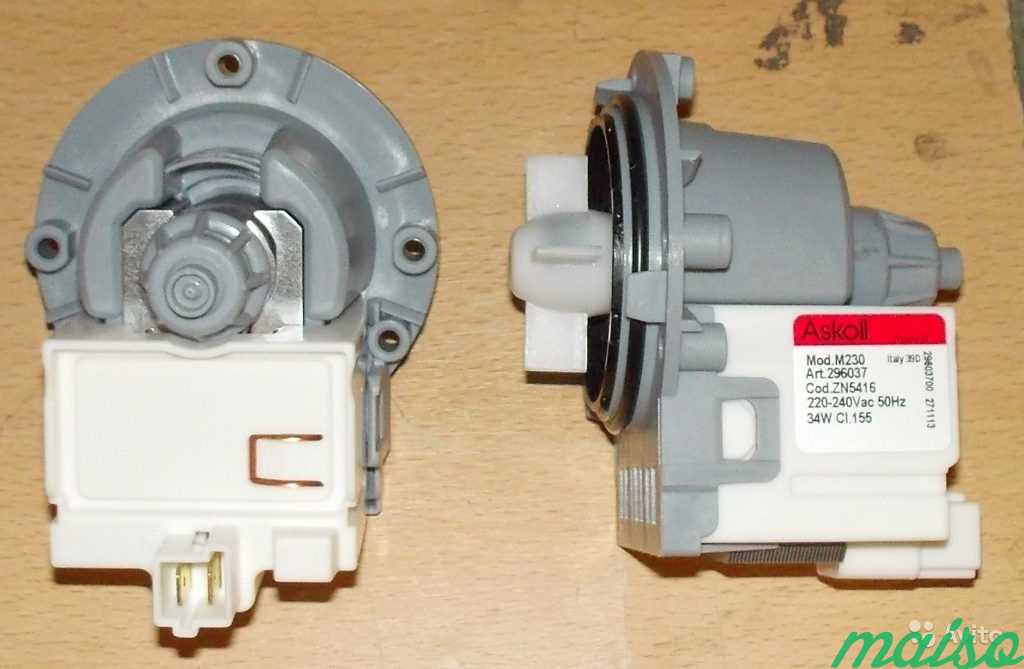

Универсальный электронасос Askol можно использовать в большинстве стиральных машин таких марок, как Indesit, Ariston, Zanussi, LG с тремя саморезами, закрепленными на корпусе. По характеристикам данный агрегат ничем не отличается от оригинала, а срок его службы составляет 8-10 лет.

Насосы Askol бывают двух типов:

• Циркулирующий, он обеспечивает циркуляцию воды в режимах «Стирка» и «Полоскание». Устанавливается в дорогих стиральных машинах.
• Дренажные насосы. Для стиральных машин Samsung, Indesit и другие бренды обеспечивают перекачку отработанной жидкости.

Определяющим фактором продления срока службы насоса является качество очистки воды. Во избежание поломки помпы производители оборудования рекомендуют устанавливать дополнительные фильтры.
Главная »Насосы

Ответы эксперта

Ермолаев
Игорь Александрович

Строительный стаж: 13 лет

Задайте вопрос

Как не прогадать с выбором?

важно не только правильно подключить насос моечного устройства, но и выбрать его исходя из технических и конструктивных характеристик устройства.

В продаже можно найти дренажные элементы трех видов в зависимости от способа крепления:

• те, которые крепятся саморезами (чаще всего в комплекте 3 крепежа);
• те, которые застегиваются на защелки (от 3 до 8 защелок);
• комбинированный.

Насосы могут иметь разную мощность от 19 до 20 Вт. Контакты также можно разместить на них в разных местах: спереди или сзади.

Деталь нужно подбирать по производителю. Если отличия в конструкции машин незначительны, то насосы на них могут быть взаимозаменяемыми.

Схема снятия и установки сливного насоса

Прежде всего, приступая к работе, нужно отключить моечный агрегат от сети и выключить воду, затем отсоединить шланг подачи воды.

Приступая к ремонту, нужно точно знать, где крепится сливное устройство. В зависимости от марки и типа моечной установки насос может располагаться спереди или сзади и доступ осуществляется:

• прямо внизу;
• через специальные люки снизу или в передней, задней и боковых стенках;
• снятие крышки спереди, сзади или с боков.

В последнее время модели известных производителей стали оснащаться циркуляционными насосами, которые при работе циркулируют жидкость в системе машины и улучшают качество стирки. Например, в некоторых моделях от корейского производителя Samsung сливной насос и циркуляционный насос выполнены как моноблок в одном корпусе, поэтому меняются вместе.

Если циркуляционный насос делается отдельно, он обычно располагается рядом со сливным насосом. Для его разборки необходимо снять впускной и выпускной патрубки, открутить крепежные винты и снять прибор. В установках Electrolux циркуляционные насосы закреплены снизу на специальной резиновой основе для снижения вибрации и шума.

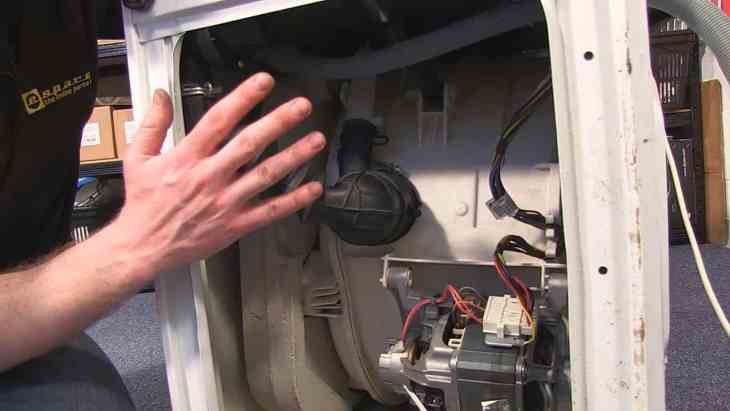

Замена снизу агрегата

Такие компании, как Ariston, LG, Samsung, Whirpool, Ardo, Bosch довольно часто прибегают к такому способу установки помпы, что для ее замены не требуется разборка моечного агрегата. Доступ к элементам гарантируется отсутствием нижней крышки. Для замены необходимо:

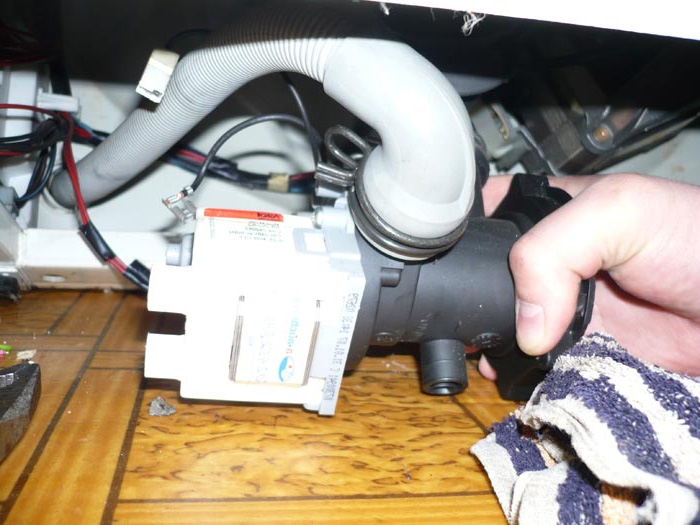

1. После выключения питания и выключения воды машину следует положить на бок, желательно чем-нибудь мягким, чтобы не поцарапать корпус агрегата.

2. Затем, используя отвертку с плоским лезвием, снимите пластиковую панель, которая встала на место. Снимайте осторожно, защелки могут сломаться!

3. Если в нижней части машины все еще есть пластиковый поддон, закрывающий нижнюю часть устройства, открутите винты и снимите его.

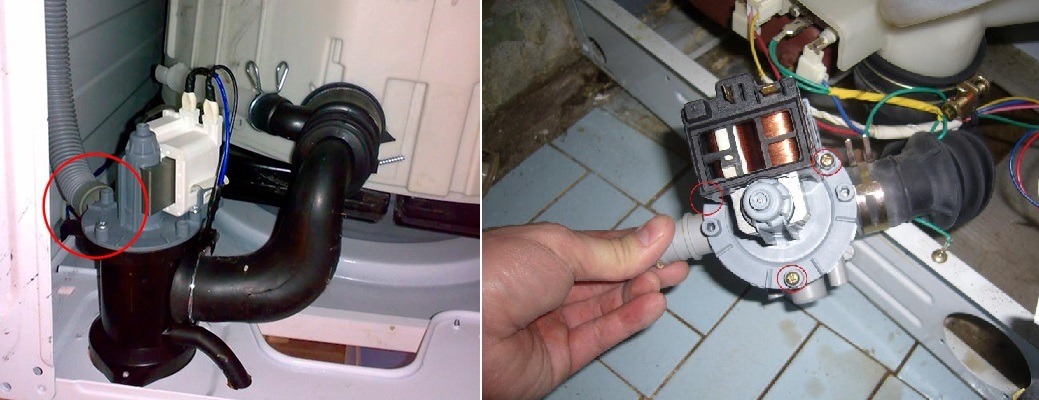

4. Далее необходимо открутить винты крепления улитки к корпусу машины и затем отделить улитку от корпуса.

5. Затем необходимо отсоединить сливной шланг и сливной шланг от улитки, обычно они стягиваются хомутами, можно разблокировать плоскогубцами. Желательно заранее подготовить емкость для слива остатков воды из труб и улитки.

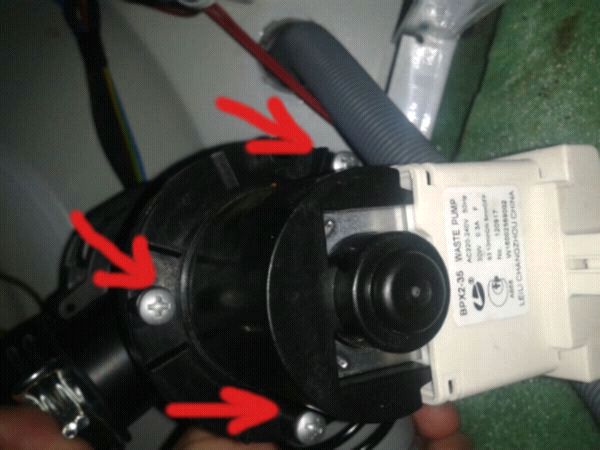

6. Теперь вы можете отсоединить силовые контакты от помпы.

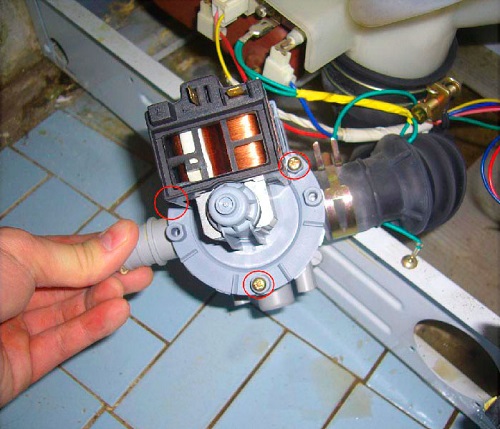

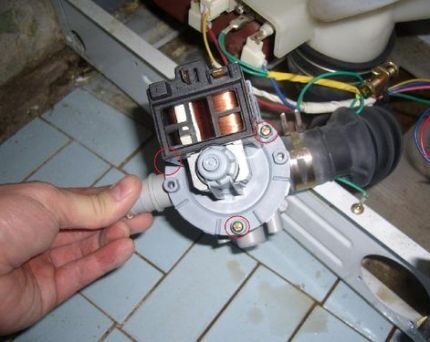

7. Открутите винты, которыми насос крепится улиткой, затем отделите их друг от друга.

На некоторых моделях сливной насос можно закрепить на спиральной камере без саморезов; чтобы снять его, просто поверните его против часовой стрелки и свободно извлеките насос.

Перед установкой помпы на место обязательно очистите улитку от засоров, особенно соединение с помпой для надежного уплотнения. Установка выполняется в обратном порядке. После установки проверьте подключение всех шлангов и силовых контактов помпы.

Замена сливной помпы на стиральной машине Bosch

На некоторых моделях Samsung, Bosch, Siemens доступ может осуществляться через двери или путем удаления специальных пластиковых или металлических панелей. Обычно люки и панели крепятся к кузову с помощью нескольких саморезов и подходящих защелок. Чтобы удалить их, вам понадобится отвертка с плоским жалом или крестообразная отвертка. Снятие пластиковых или металлических днищ также не представляет особой сложности, только количество креплений больше, чем у маленького люка.

Существуют модели моечных агрегатов, в основном премиум-класса с большой загрузкой, в которых к днищу можно крепить амортизаторы, поплавки для защиты от протечек и другие элементы, что значительно усложняет и затягивает ремонт. В этом случае желательно получить доступ к сливному устройству через одну из боковых стенок.

Замена сливной помпы у стиральных машин с вертикальной загрузкой

Говоря о доступе через одну из стен, следует отметить, что это простой и достаточно сложный процесс. Например, чтобы добраться до насоса на некоторых моделях Zanussi с верхней загрузкой, достаточно открутить несколько винтов, которые крепят боковую крышку, сняв ее, вы получите полный доступ к сливному устройству.

В стиральных машинах с верхней загрузкой замена насоса производится так же, как и в стиральных машинах с фронтальной загрузкой. Единственное отличие в том, что при вертикальной загрузке нужно снимать боковые и другие стенки, а не заднюю.

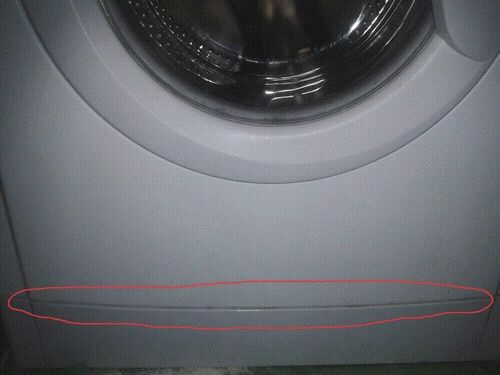

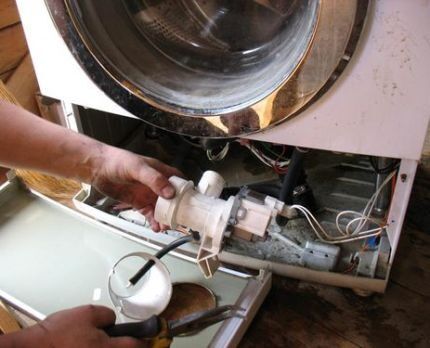

Чтобы попасть к сливному патрубку через переднюю стенку, на фронтальных загрузочных устройствах Samsung нужно снять верхнюю крышку, панель управления, резиновую втулку и открутить множество креплений. Стоит отметить, что при отсутствии хороших навыков и незнании расположения креплений только процесс снятия крышки может занять много времени и также высока вероятность того, что пластиковые защелки крышки могут сломаться.

При снятии передней крышки обратите внимание на клеммы подключения замка крышки и, при необходимости, осторожно их отсоедините. На многих моделях Electrolux и Ariston проще всего добраться до помпы через заднюю стенку. Замена задней крышки производится откручиванием бокового, верхнего и нижнего креплений. Обычно впускной клапан монтируется прямо на задней стенке агрегата, поэтому его тоже нужно открутить. Чтобы снять стенки и открутить крепеж стиральной машины, могут понадобиться специальные ключи и розетки.

Хочу жить в деревне, а стирать — как в городе!

А пока есть простой и удобный выход из ситуации, которым я с радостью поделюсь со своими читателями.

Практически все стиральные машины, независимо от торговых марок и этикеток, имеют одинаковый принцип работы.

Все они имеют на входе один или несколько электромагнитных клапанов, питаемых переменным напряжением осветительной сети 220 В через электронную систему управления и переключения (рис. 2).

Рис. 2. Впускной электромагнитный клапан стиральной машины

Такие лукавые слова не должны пугать обывателя, ведь переделать стиральную машину в этой части «проще, чем пареную репу».

Для улучшения прохождения воды необходимо снять резиновую прокладку в совмещении входного патрубка стиральной машины (рис. 2).

После этого пропускная способность клапанов улучшится.

Далее нужно снять верхнюю крышку стиральной машины (мы рассматриваем образцы с фронтальной загрузкой белья), открутив 2-3 винта на задней стенке. Верхняя крышка снимается движением «от себя» (если смотреть на дверцу люка).

Недалеко от входа во впускной патрубок расположены два соседних электромагнитных клапана (рис. 2). К ним провода подключаются через разъемы. Когда в машину необходимо налить воду, на клапаны подается переменное напряжение 200-220 В. Они открываются и заливают воду в бак и корзину для стирки.

К электромагнитным клапанам подключено 4 провода (по 2 на каждый). Подключив клеммную колодку параллельно контактам клапана (рис. 3) и соединив пару проводов, они вытягиваются из стиральной машины.

Рис. 3. Вид на стиральную машину со снятой крышкой и подключенной клеммной колодкой

Теперь к этим проводам (назовем их условно А и Б) подключаем простую электрическую схему, показанную на рис.4.

Рис. 4. Электросхема доработки стиральной машины

Фактически схема устройства представляет собой выпрямитель (источник постоянного тока) с выходным напряжением 12-15 В. Допускается любое напряжение в этом диапазоне.

На выходе источника постоянного тока установлено слаботочное электромагнитное реле К1.

Контакты этого реле включены в разрыв цепи питания насоса. Теперь, как вы догадались, при включении впускных клапанов стиральной машины включится реле К1 и нагнетательный насос.

Когда клапаны стиральной машины закрываются, насос выключается автоматически. Этот пакет будет работать циклически столько, сколько вы захотите. И совсем не обязательно часами стоять у стиральной машины.

Учтите, что подключать помпу напрямую к контактам электромагнитных клапанов стиральной машины нельзя, иначе ее электронные и электрические мозги «сгорят» из-за высокой пусковой нагрузки помпы. Теперь пришло время для большой стирки: риса. 5.

Рисунок 5. Стиральная машина в деревне работает как в городе

Можно не читать: детали для тех, кто понял

На схеме (рис. 4) изображен понижающий трансформатор Т1 с переменным выходным напряжением на вторичной обмотке 8-10 В. Выпрямитель построен на диодах VD1-VD4.

Оксидный конденсатор С1 (типа К50-24 или аналогичный) вводится в схему для сглаживания пульсаций в источнике питания. Реле К1 — автомобиль б / у типа 3747-06, рассчитанный на напряжение 12 В.

Однако можно использовать и другие реле, например WJ118-1C, Omron G2R-112P-V, TRU-5VDC-SB-SL, TTI-TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, Pasi BV2091. SRUH -SH-112DM, FRS10C-03 или аналогичный.

важно, чтобы контакты реле обеспечивали безопасное переключение нагрузки с током не менее 3 А.

На схеме также изображена пьезоэлектрическая капсула со встроенным звуковым генератором HA1, реле, подключенным параллельно, и светодиодом HL1, подключенным последовательно с ограничивающим резистором R1.

Эти элементы соответственно обеспечивают звуковую и световую индикацию того, что насос (и впускные клапаны стиральной машины) включены).

Если в этой индикации (или ее части) нет необходимости, соответствующие элементы просто удаляются из схемы.

Капсула HA1 может быть любой капсюлем на 9-15 В, например FMQ2715D, FXP1205 (однотональный), KPI4332-12 (прерывистый звук), KPS4518 (тональная сирена) или аналогичный.

Выпрямитель, показанный на схеме (рис. 4), может быть любым, если он обеспечивает постоянный выходной ток более 70 мА при постоянном выходном напряжении 12-15 В.

Это может быть промышленный выпрямитель или блок питания, например, для радиоприемника или горелки. Адаптеры для мобильных телефонов здесь использовать бесполезно, так как выходного тока будет недостаточно для питания реле.

Таким нехитрым способом можно автоматизировать работу практически любой стиральной машины в деревне и жить как в городе. И не нужно искать мастера, чтобы дать ему деньги.

Принцип работы помпы

Сливной насос принимает непосредственное участие в каждом этапе стирки. Он откачивает лишнюю воду во время полоскания и отжима, а также сливает грязную воду в конце цикла. Отсюда следует, что помпа играет важную роль на всех этапах работы устройства. Далее мы более подробно рассмотрим, как это происходит.

После выбора программы стирки при нажатии кнопки «Старт» вода автоматически набирается. Насос приводится в действие сигналами, которые он получает от электронного модуля. Электромагнитный клапан помпы открывается и специальный датчик для измерения уровня воды контролирует необходимое количество. Подача воды осуществляется таким образом, что она смешивается с моющими средствами в отсеке, растворяет их и наполняет бак стиральной машины мыльной водой.

Слив жидкости начинается через резиновую трубку, соединяющую резервуар со спиральной камерой. Затем он попадает в насос через специальный фильтр, надежно защищающий крыльчатку от засорения. Этот момент очень важен, так как даже самый мелкий мусор может вызвать заторы.

Затем вода вытекает через сливную трубу, прикрепленную к улитке. Процесс откачки грязной воды продолжается до его полного завершения. Здесь стоит обратить внимание на один очень важный момент: конец сливного шланга необходимо закрепить немного выше сливного насоса, иначе вода может стекать самотеком. Рекомендуется устанавливать не менее 80 см.

Процедура замены старой помпы на новую

Способ замены изношенного насоса стиральной машины зависит от конкретной марки и модели. Обычно откручивают болты и снимают крышку, чистят, потом помпу меняют. Перекрученный насос выбрасывают или продают (отдают) на запчасти.

Инструменты и комплектующие детали

Для того, чтобы своими руками разобрать помпу и заменить на новую, вам понадобится набор инструментов и принадлежностей: сливной насос в сборе, ось, крыльчатка, втулка, шкив, прокладка, контакты и датчик.

При покупке нового насоса и запчастей к нему нужно соблюдать осторожность. Лучше взять разобранный агрегат и отправиться с ним в магазин. То же самое следует проделать и с аксессуарами.

Специалисты рекомендуют выбирать оригинальные модели, а не дешевые аналоги. При нехватке средств вместо нового насоса можно купить бывшую в употреблении деталь аналогичной модели

С инструментами все проще. Для работы понадобится нож и крестовая отвертка. Для проверки работоспособности электрика (проводка, контакты, датчики) вам понадобится мультиметр.

Замена насоса в популярных стиралках

Чтобы самостоятельно осмотреть помпу, необходимо знать ее местонахождение. Он находится внизу, но попасть туда можно несколькими способами. Для Samsung, Beko, LG, Candy, Ardo, Ariston, Indesit и Whirlpool доступ к насосу можно получить снизу, в Zanussi и Electrolux — с задней панели. Чтобы получить помпу в машинах Siemens, Bosch и CMA AEG, необходимо будет разобрать переднюю панель.

Сливной насос известных брендов Samsung, Indesit, LG и Beko стоит довольно дорого, но заменить его не составит труда. Он проходит через нижнюю часть устройства.

Делается это в следующей последовательности:

• Устройство отключено от источника питания.
• Вода перекрывается.
• Машина опускается с одной стороны с учетом того, что насос должен быть вверху.
• Дно в разобранном виде, которое обычно удерживается защелками.
• Насос откручивается и вытаскивается.
• Деталь отключена от платы.
• Ослабляются хомуты, на которых держатся трубы, оставшаяся жидкость сливается.
• Патрубок и сливной патрубок снимаются.

Новое устройство монтируется в обратном порядке.

Нюансы замены в моделях немецких брендов

Насосы для Siemens и Bosch дороги и сложны в установке. Доступ к насосу возможен только через переднюю панель.

Последовательность действий:

• Устройство отключено от электричества и воды.
• Откручиваются задние крепежные винты, чтобы снять верхнюю часть станка.
• Крышка поднимается и снимается.
• Демонтирована внутренняя ПВХ панель, закрывающая сливной вентиль.
• Клапан отключается от системы, а остаточная вода направляется в емкость.
• Поддон для пыли снимается, откручиваются болты на панели управления и разбирается.
• Манжета снимается с передней стенки и помещается в барабан.
• Откручиваются винты и болты, удерживающие насос.

В заключение осталось завершить демонтаж старого насоса и установить новый.

В Ariston, Zanussi и других с вертикальным типом загрузки помпа заменяется через заднюю панель, которая является частью устройства с платами и другими функциональными деталями. Последовательность работы такая же, как и у машин с горизонтальной загрузкой.

Инструкция по замене помпы за 8 шагов

В большинстве случаев ремонт невозможен. Неисправный насос просто заменяют новым. В зависимости от конфигурации устройства вам необходимо:

1. Обесточьте машину. Пока устройство запитано от сети, обращаться с ним опасно.

2. Удалите воду и белье из барабана. Это тоже мера безопасности, и тело станет легче.
3. Откройте кейс. У некоторых моделей внешняя крышка держится вверху или сзади. Вам нужно найти крепежные болты и открутить их.

4. Найдите под барабаном насос. Он соединяется с выхлопными трубами и управляющей частью с помощью кабелей, труб.
5. Снимите улитку и насос с корпуса. Процедура проводится аккуратно, элементы довольно хрупкие.

6. Отсоедините трубы, клеммы, провода. Их расположение рекомендуется заранее сфотографировать, чтобы не растеряться при подключении.

7. Подключите новую деталь. Все элементы необходимо зафиксировать в исходных положениях.

8. перед закрытием шкафа лучше всего выполнить короткую программу стирки. Это необходимо для проверки работоспособности нового насоса.

Положение насоса различно для машин с вертикальной и горизонтальной загрузкой. Стандартное положение детали — внизу барабана. Насосы снабжены клеммами и кабелями, по которым на их конструкцию подается электричество.

Замена насоса стиральной машины своими руками не требует особых навыков, но при ремонте возникает ряд сложностей. Важно выбрать запасную часть того же размера, желательно от того же производителя. Если вы не имеете представления о правилах ремонта и замены помпы, лучше всего обратиться в профессиональную мастерскую. Качественный ремонт поможет избежать еще более серьезных неисправностей, за которые придется платить больше.

Решились на самостоятельный ремонт? Самоделкин одобряет! Здесь вы найдете все запасные части с полной гарантией качества и совместимости.

Циркуляционный насос (помпа) для стиральной машины… Б / у
Сливные насосы (насос) Артикул C00373082 Состояние Отличное 1000 р. В корзину Заказать Сливной насос для стиральной машины Daewoo
Сливные насосы (Насосы) Артикул ДБК-240ДБ Состояние Отличное 700 р. В корзину Заказать Сливной насосный агрегат для стиральной машины Bosch Siemens
Дренажные насосы (насосы) Артикул 146083 Состояние Новое 2600 р. В корзину Заказать Сливной насос в сборе для стиральной машины Bosch Siemens
Сливные насосы (Насосы) Артикул 144992 Состояние Новый 4790 р. В корзину Заказать Посмотреть все насосы »

Признаки и причины поломок

Прежде чем приступить к ремонту или съезду в магазин за помпой, нужно провести диагностику. После определения степени сложности проблемы выбирается метод ее решения.

Насос стиральной машины вместе с мотором испытывает большие нагрузки, поэтому часто выходит из строя первым

Признаков его неисправности может быть несколько. Они появляются одновременно или по отдельности.

Наиболее типичными считаются следующие симптомы:

• Отсутствие реакции на определенные программы.
• Громкий шум, издаваемый двигателем при перекачке и сливе воды.
• Недостаточный объем воды в баке.
• Выключение машины при наполнении бака водой.

Причины разрыва тоже разнообразны. Их легко идентифицировать при диагностике. Проверка проводится поэтапно. Сначала проверяется сливной фильтр, который может засориться, если в барабан попадут мелкие предметы.

В большинстве моделей стиральных машин очистить фильтр несложно. Эта процедура доступна любому владельцу, которого беспокоит состояние техники в своем доме

Из-за засорения он не справляется со своей работой, помпа начинает сильно шуметь, и если вовремя не принять меры, выходит из строя. Очистка фильтра поможет исправить ситуацию.

В качестве профилактической меры следует регулярно чистить фильтр. Если этого не сделать, проблема может усугубиться. Выход из строя помпы также связан с неправильным уходом

Если фильтр в порядке, проверьте крыльчатку, повернув лопасти. Делается это вручную. Замятие означает, что внутрь попали мелкие предметы.

Следующим шагом будет проверка сливного шланга, который может удерживать мелкие предметы или стоячую воду. Для более тщательного осмотра насос необходимо разобрать.

Чтобы осмотреть и почистить помпу, необходимо открутить крепеж и снять устройство. В зависимости от марки и модели стиральной машины насос освобождается от улитки откручиванием болтов крепления или вращательными движениями

Неисправности могут быть не только механическими, но и из-за выхода из строя электроники: обрыв контактов, неисправность датчиков и т.д. Чтобы выявить проблемный участок, необходимо «прозвонить» провода.

Снятый с автомобиля насос разбирается, очищается и осматривается. Рекомендуется проводить процедуру, не занимающую много времени, каждые три месяца активной работы аппарата

Наиболее частые причины выхода из строя — изношенные втулки двигателя, короткое замыкание и обрыв обмоток. Вызов на дом и диагностика в гарантийный период обычно проводятся бесплатно.

Сервисные коды также могут сигнализировать о неисправности насоса. У каждого производителя он свой. Вы можете ознакомиться с ними, изучив инструкцию к устройству или на официальном сайте производителя.

Помимо кодов, пользователь найдет другую полезную информацию об услуге. Стоимость насоса, его замены и ремонта зависит от марки и модели станка, а также от вида поломки.

Замена неисправной детали

Снимите насос в пошаговой последовательности, описанной выше. Детально рассмотрите насос и определите, требуется ли полная замена насоса стиральной машины или можно ли оставить улитку.

Перед установкой насоса необходимо очистить улитку и место посадки насоса от грязи. Затем накручивают помпу и подсоединяют форсунки.

Новый насос выбирается по следующим показателям:

• Способ крепления: на болты или защелки.
• Расположение контактов — спереди или сзади.
• Сетевое подключение — терминалы или микросхемы.
• Мощность — от 19 до 20 Вт.

Как понять, что сливной насос пора заменить

Инструкция по подключению смесителя для стиральной машины

Ответ на этот вопрос довольно прост: если он сломается, вода из барабана стекает плохо или вообще не сливается. Если вы проверили все вышеперечисленные компоненты и ничего не помогло, то действительно пора менять сливной насос.

Однако здесь может возникнуть несколько сложностей, так как в разных моделях стиральных машин он может размещаться в разных местах. В зависимости от этого ремонт происходит одним из четырех способов: замена детали через днище, снятие передней стенки, снятие задней стенки или разборка боковой стенки. Рассмотрим подробнее некоторые варианты.

[spoiler title=»Источники»]

• https://ByreniePro.ru/nasosy/dlya-stiralnoj-mashiny.html
• https://ekb-holod.ru/oshibki-i-neispravnosti/kak-podklyuchit-nasos-stiralnoj-mashiny-svoimi-rukami.html
• https://grand-electro.ru/vopros-otvet/kak-podklyuchit-nasos-stiral-noy-mashiny.html
• https://vsestiralki.ru/remont/zamena-slivnogo-nasosa-na-stiralnoj-mashine
• https://btest.ru/master-classes/priklyucheniya_stiral_noj_mashiny_v_derevne/
• https://StiralkaInfo.ru/aksessuary/nasos-dlya-stiralnoj-mashiny.html
• https://septik27.ru/nasos-dla-stiralnoj-masiny-kak-podobrat-i-provesti-zamenu/
• https://Samodelkin-mag.ru/master/zamena-slivnogo-nasosa-stiralnoj-mashinyi
• https://sovet-ingenera.com/tech/stiralki/nasos-dlya-stiralnoj-mashiny.html
• https://remonteha.ru/stiralnye-mashiny/zamena-nasosa-stiralnoj-masiny/
• https://vibiraite.ru/nasos-dla-stiralnoj-masiny.html

[/spoiler]
