Как установить посудомоечную машину Bosch своими руками

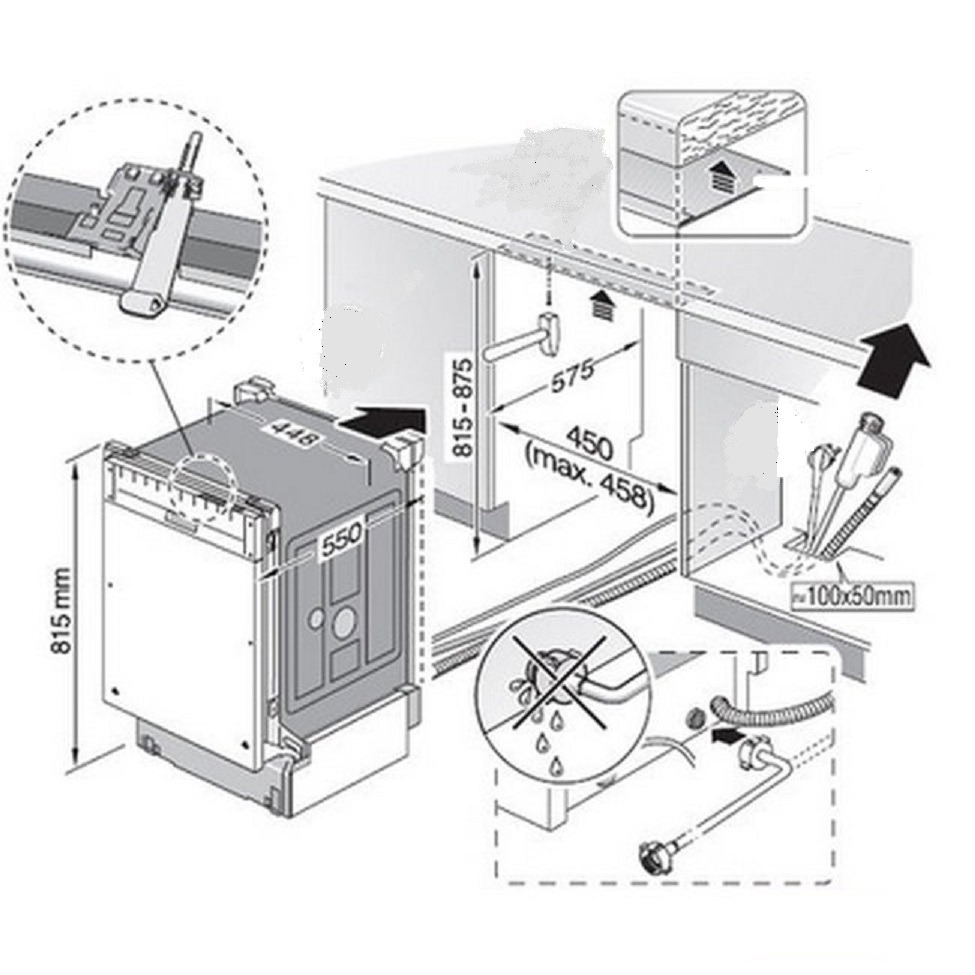

Установка посудомоечных машин Bosch разных габаритов

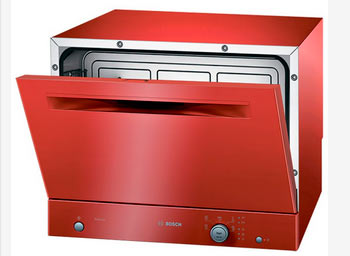

Во-первых, о компактных моделях. Они способны мыть до 6 комплектов посуды и имеют вполне приемлемые размеры для небольших кухонь (450х551х500мм). Их особенность в том, что их можно устанавливать как внутри кухонного шкафа, так и непосредственно на столешнице. Подключение таких машин к водопроводу и канализации — стандарт. Мы рассмотрим это чуть позже.

Подробнее о более полных моделях позже. Встраиваемые модели имеют высоту 81,5-82 мм и устанавливаются под столешницу. На отдельно стоящих моделях вы можете легко снять верхнюю крышку и вставить ее под столешницу, но фасад останется своим.

В зависимости от кухонного гарнитура и предпочтений автовладельца его ширина может составлять для ниши 45 или 60 см. Разница в размерах и загрузке. Подключение аналогично, важно только, чтобы размер ниши соответствовал требованиям для правильной установки.

Большинство посудомоечных машин Bosch (кроме меньших и более дешевых) оснащены полной системой защиты от протечек под названием AquaStop. Он включает в себя электронный поплавок в станине самой машины и двойную трубку с электромагнитным клапаном возле крана. Такая система также позволяет не отключать воду по окончании стирки, а при установке можно сделать это обычным тройником без шарового крана.

Подключение к водопроводу и канализации

Подключение к водопроводу осуществляется через тройник, который устанавливается на крышке раковины. Если смеситель подсоединяется к шлангу с помощью шланга, шланг снимается. Вместо этого на трубу устанавливается тройник, к которому с одной стороны подключается шланг от смесителя, а с другой — от посудомоечной машины.

На каждом ответвлении рекомендуется установить запорный шаровой кран. Это в случае ремонта или обслуживания, чтобы вторая секция (стиральная или посудомоечная) работала нормально.

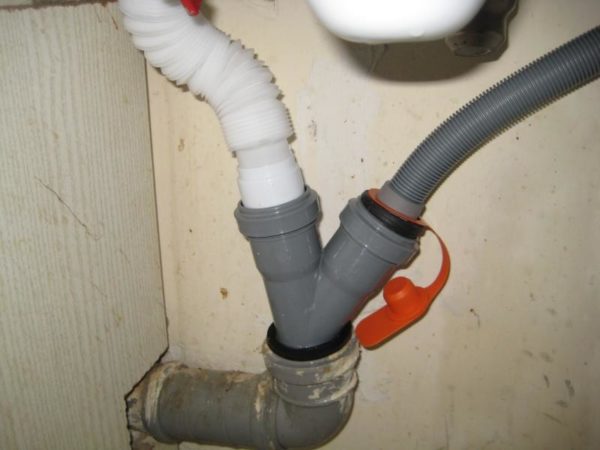

Подключение посудомоечной машины к канализации

Слив посудомоечной машины подключается к канализационной трубе двумя способами:

1. Установите под раковину специальный сифон с дополнительной дренажной трубкой. Лучше брать конструкцию, в которой патрубок к сифону расположен под углом, к которому подсоединяется сливной патрубок посудомоечной машины.
2. Если раковина расположена дальше, чем длина сливной трубы, то в канализационной трубе лучше сделать Т-образную вставку, где производить соединение. Это вариант, когда посудомоечная машина расположена ближе к стояку канализации. Если устройство устанавливается дальше от раковины, чем стояк, то отвод, установленный на конце трубы, приближается к устройству. Канализационная система имеет удлиненную форму, а на выходе устанавливается тройник, через который подключается сифон раковины.

Совет! Перед посудомоечной машиной на линии подачи воды установлен проточный фильтр. Удаляет из воды крупные загрязнения, которых хватит на посудомоечную машину.

При втором варианте подключения к канализационной системе учитывается, что от этой инженерной системы в комнату будет переходить неприятный запах, если подключение выполнено неправильно. Поэтому соединение в первую очередь должно быть плотным. Кроме того, на линии слива делают два изгиба, где и будет оставаться вода. Это своеобразный защитный барьер, через который не проходит воздух.

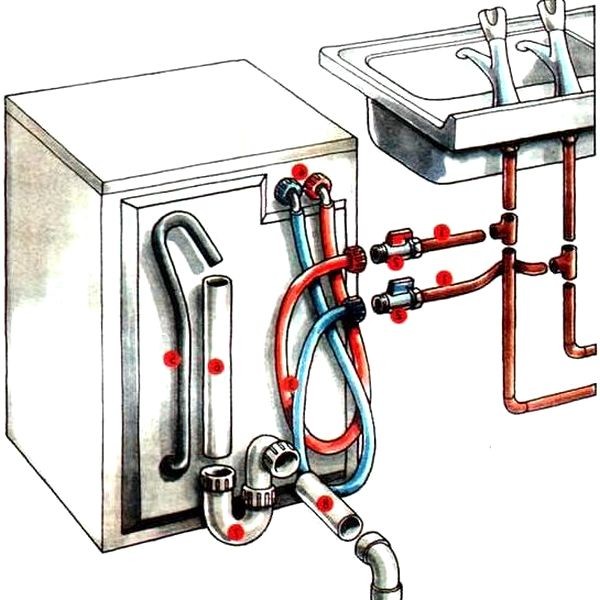

Подключение посудомоечной машины к водопроводу

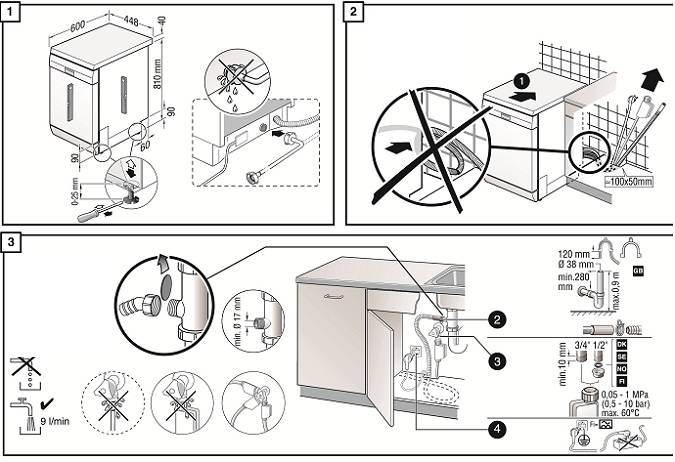

В инструкции по установке производитель указывает еще один момент, на который домашние умельцы, устанавливающие посудомоечную машину своими силами, не обращают внимания. Это установка клапана впускного трубопровода. Его необходимо установить правильно по направлению движения воды. Если установка была произведена неправильно, через несколько дней эксплуатации клапан начнет протекать.

Читайте также: Как правильно выбрать посудомоечную машину?

После подключения ко всем инженерным сетям устройство проверяется на исправность. Проверка проводится в тестовом режиме, без размещения посуды. Выбран щадящий режим и устройство включено.

Общие рекомендации и правила

Если покупка посудомоечной машины bosch приходится на холодное время года, перед подключением дайте прибору прогреться до комнатной температуры. На это уйдет около 12 часов. За это время проверьте его комплектацию, целостность корпуса, установите в кухонный гарнитур.

Начните с подсоединения сливного шланга. Его выход можно встроить в водопровод. Используйте специальный переходник, соответствующий диаметру трубы. Или воспользуйтесь сливом для грязной воды в раковине: в этом случае есть риск, что шланг упадет и кухню затопит. В последнем случае после каждого использования машины придется мыть сантехнику.

Температура воды в машине приближается к 100 градусам. Из-за этого стены будут перегреваться, что не лучшим образом отразится на внешнем виде соседних сторон кухни, если машина будет встроенной, то ДСП расслоится. Приобретите боковую защиту от перегрева в сервисном центре.

Близость автомобиля с холодильником не лучшим образом скажется на последнем, а близкое расположение с радиаторами приведет к повреждению автомобиля. Не забудьте позаботиться о защите сетевого шнура от перегрева, иначе пожар гарантирован.

Внимание!

После завершения работ по подключению убедитесь, что дверные и внутренние решетки находятся в хорошем состоянии. Убедитесь, что дверца достаточно места для полного открытия.

Соединение с водопроводом

Подавайте в PMM Bosch только холодную воду. С ним посудомоечная машина прослужит дольше, так как холодная водопроводная вода намного чище горячей. Подключить к водопроводу в месте подключения необходимо шлангом, идущим к смесителю раковины.

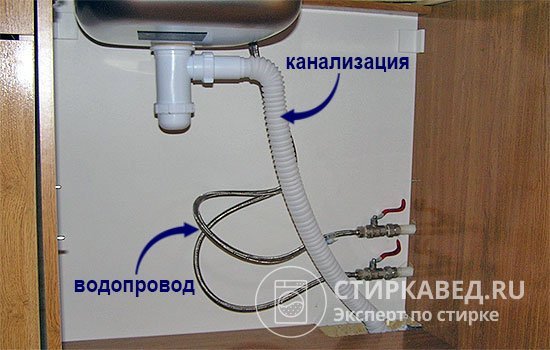

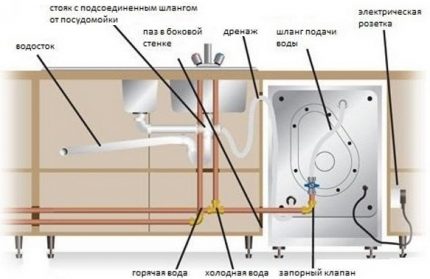

Коммуникации под раковиной, к которым удобнее подключаться

Для успешного подключения выполните следующие действия:

1. Отключите подачу холодной воды в подъезде квартиры или дома.
2. Отсоедините шланг смесителя от водопровода.
3. Подсоедините водопровод к тройнику. Вход и выход тройника должны иметь наружный диаметр 20,9 мм, отвод с отводом — 26,44 мм.
4. Присоедините вход проточного фильтра к выходу тройника с помощью шарового крана.
5. Направьте наливной шланг посудомоечной машины к выпускному отверстию проточного фильтра и подсоедините их.

Не забывайте использовать ФУМ-ленту для герметизации стыков при установке тройника и трубы.

Подключение посудомоечной машины Bosch к водопроводу через тройник

Подключение к коммуникациям

В идеале посудомоечная машина располагается близко к точке подключения к водопроводной и канализационной сети. И использование тех шлангов, которые идут в комплекте с машиной.

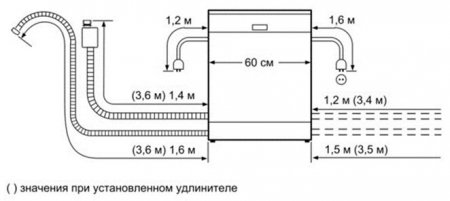

Если по тем или иным причинам необходимо удлинить наливной и сливной шланги, Bosch позволяет удлинить шланги до 3,5 м (для моделей шириной 45 см) или до 3,6 м (для моделей с шириной 60 см) см). Для выхлопных труб удлинение легко, а для труб AquaStop Bosch предлагает специальные удлинители, поддерживающие ту же систему.

Соединение с водопроводом

Подключим с помощью тройника. Выходной диаметр клапана должен соответствовать входному патрубку и составлять 3/4 дюйма. Если у вас уже есть кран и его размер составляет 0,5 дюйма, вам просто нужно купить переходник.

Допустим, кран придется устанавливать сами. Смеситель можно купить в любом сантехническом магазине или на рынке. Давай начнем. Для начала нужно отключить на кухне подачу холодной воды. Теперь нам понадобится вышеупомянутая рубашка, ФУМ-лента и гаечный ключ (разводной будет довольно удобно).

Отсоедините шланг, подающий холодную воду к смесителю, от водопровода. Теперь нужно заклеить резьбу на трубе ФУМ изолентой и накрутить на нее тройник. И уже к нему прикручена трубка смесителя. Осталось подсоединить подающий шланг посудомоечной машины к тройнику.

Если клапан Аквастопа не подходит, можно использовать удлинительную трубку. Теперь давайте возобновим подачу холодной воды и внимательно проверим выполненные нами соединения на предмет утечек воды. При необходимости подтягиваем до напряжения, но без лишнего фанатизма. Можно перекрыть кран или шланг и все сначала только за большие деньги. Итак, мы успешно подключились к водопроводу. Чтобы двигаться дальше.

Подключение сливного шланга в систему канализации

Этот тип подключения может быть выполнен двумя разными способами. И то, и другое несложно, но реализовано с использованием разных сантехнических деталей. Сначала рассмотрим вариант подключения к канализации с помощью сифона для кухонной мойки, который оборудован специальной розеткой для подключения стиральных и посудомоечных машин.

Обычно для крепления трубы к патрубку используют стык и хомуты. Приобрести подходящий сифон в сантехнических магазинах довольно просто. Если на кухне установлена ​​и посудомоечная, и стиральная машина, то потребуется установить сифон, который будет иметь две насадки.

Второй способ не менее эффективен. В этом случае мы воспользуемся специальной сантехникой для канализационной системы. Один конец подключается непосредственно к основной канализационной трубе, а другой — к сливу кухонной раковины.

Ну а подключенный сливной шланг посудомоечной машины будет подключен к боковому выпуску через резиновый переходник. Даже покупка тройника не вызовет никаких проблем, они продаются там же, где и все остальные сантехнические приборы. Важно только не забыть, что вам обязательно понадобится резиновый переходник, иначе придется снова мчаться в магазин.

По сути, мы практически разобрались с подключением посудомоечной машины к канализации, но очень важно понимать, что подключение к сливу должно быть не менее 50 см.

Подключение к электричеству

Правила и рекомендации по подключению к электросети просты и понятны. Вам понадобится отдельная розетка с номинальным током не менее 16А, которую лучше всего подключить к отдельному автомату в электрическом щите. Подключенная розетка должна быть заземлена. Если в сети нет заземления, вам нужно будет предоставить эту линию.

Не забывайте, что посудомоечная машина имеет значительную электрическую мощность и при этом работает с водой. Безопасность в данном случае — не пустой звук. Только не пытайтесь заземлить прибор водопроводными трубами. Даже с электричеством решено.

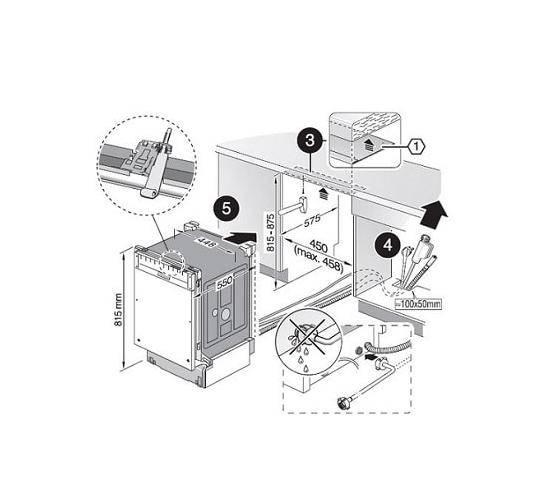

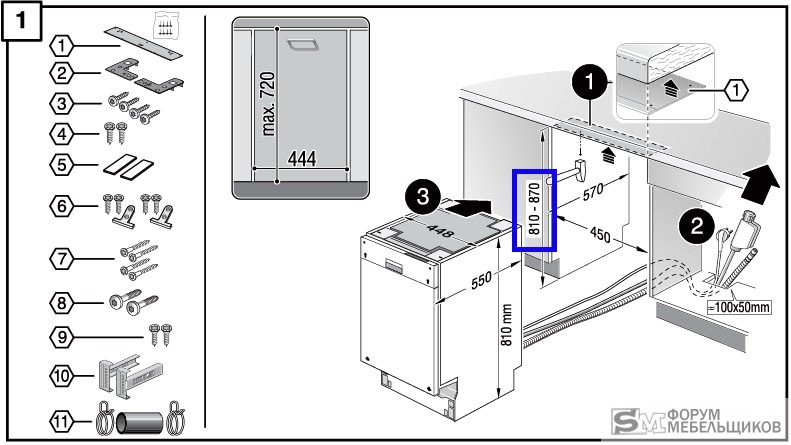

Установка посудомоечной машины в мебельный гарнитур. В целом этот вид установки можно разделить на два этапа. Один предназначен для встраивания в нишу, другой — для навешивания фасада предмета мебели. Оборудование необходимо устанавливать на устойчивой и ровной поверхности.

Автомобиль, стоящий на ковре или линолеуме, может подвергаться вибрации, но для установки это недопустимо. Все посудомоечные машины Bosch оснащены регулируемыми ножками. Верхний край машины должен быть совмещен со столешницей.

Чтобы повесить фасад, вам понадобится бумажный шаблон, входящий в документацию на посудомоечную машину. Вам просто нужно сделать разметку и прикрутить фасад, следуя рекомендациям в инструкции.

Итак, это все.

Другое: Как самому разобрать посудомоечную машину

Пошаговая инструкция монтажа в этом видео

Подключение к сети

Бытовая техника Bosch чувствительна к скачкам напряжения, поэтому требования к розетке логичны и разумны. Розетка должна:

• Находиться в доступном месте, не менее чем в полуметре от пола.
• Они имеют рейтинг 16 ампер плюс хорошее заземление, защиту от влаги.
• Поднесите к предохранителю (дифавтомату).

Разработчики не советуют использовать удлинитель в электрической цепи. Это опасно для техники и в первую очередь для вас и ваших близких.

Установка ПММ на законное место

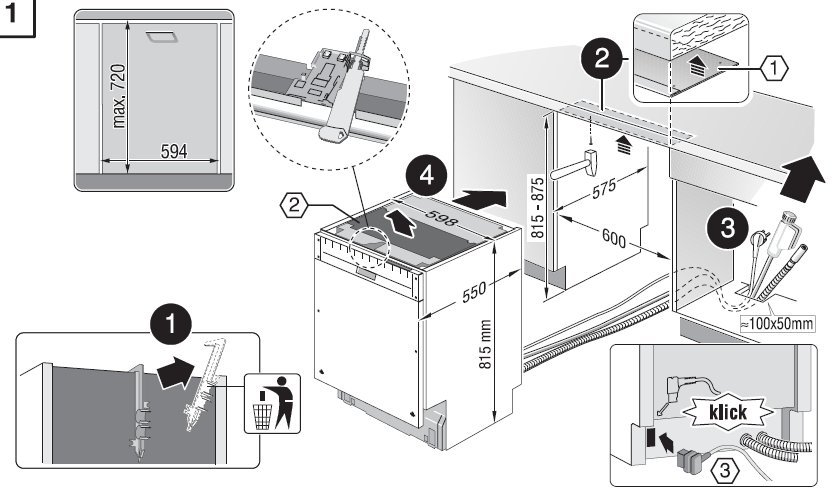

При установке станка под столешницу, между стенками шкафов, в фасаде обращайте внимание на то, чтобы между мебелью и устройством не было зазоров. Высота ножек станка регулируется. Если этого недостаточно, можно установить устойчивую подставку. Гарнитура должна быть надежно закреплена. Встроенная машина поставляется с наклеенным трафаретом на внутренние стенки шкафа. На наклейке показаны все отверстия, которые необходимо вырезать, просверлить в стенах для крепления, вентиляции. Если вы владелец кухни Ikea, то наверняка знаете, что в кухню Ikea идеально входит только техника Ikea. Чтобы посудомоечная машина Bosch элегантно вписывалась в фасад, необходимо переделать дверцу. Секреты успешной процедуры можно увидеть в этом видео:

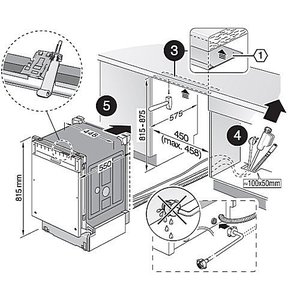

Выбор места установки

В зависимости от типа прибора посудомоечная машина встраивается в шкаф или устанавливается независимо от него. Во втором случае необходимо предусмотреть в конструкции мебели необходимые каналы для прокладки водопроводных и канализационных труб. Каналы или отверстия сделаны таким образом, чтобы в случае необходимости можно было свободно к ним обращаться.

При использовании встраиваемой версии посудомоечная машина Bosch встраивается в специально подготовленное место, размеры которого указаны в инструкции по эксплуатации модели. На дверцу посудомоечной машины устанавливается декоративный фасад. Встраиваемые посудомоечные машины оснащены специальной моделью, по которой крепится фасад. Крепежные детали вставляются в пазы на корпусе станка и декоративная панель фиксируется.

Устройство ставят на расстоянии одного метра от газовой плиты. Не допускаются попадания прямых солнечных лучей, запрещается размещать рядом с системами отопления. Длина сливного шланга не должна превышать трех метров. С помощью регулируемых по высоте ножек и уровня воды машина выравнивается по горизонтали. В случае установки под столешницу рекомендуется расположить ножки таким образом, чтобы они не упирались сильно в столешницу. Требования к напольному покрытию должны обеспечивать им достаточную прочность.

При выборе места учитывается, что посудомоечная машина является источником шума и представляет собой крупногабаритное изделие. Во время транспортировки движущиеся части станка фиксируются стяжками, скотчем, болтами, которые перед использованием необходимо удалить.

Инструкция по проведению работ

Если у вас есть хоть какие-то сантехнические навыки, подключить PMM к коммуникациям не составит труда. Ниже представлена ​​общая схема соединений между посудомоечной машиной и системами связи.

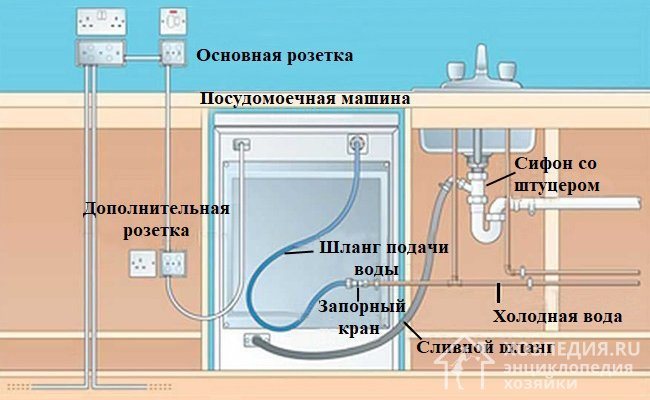

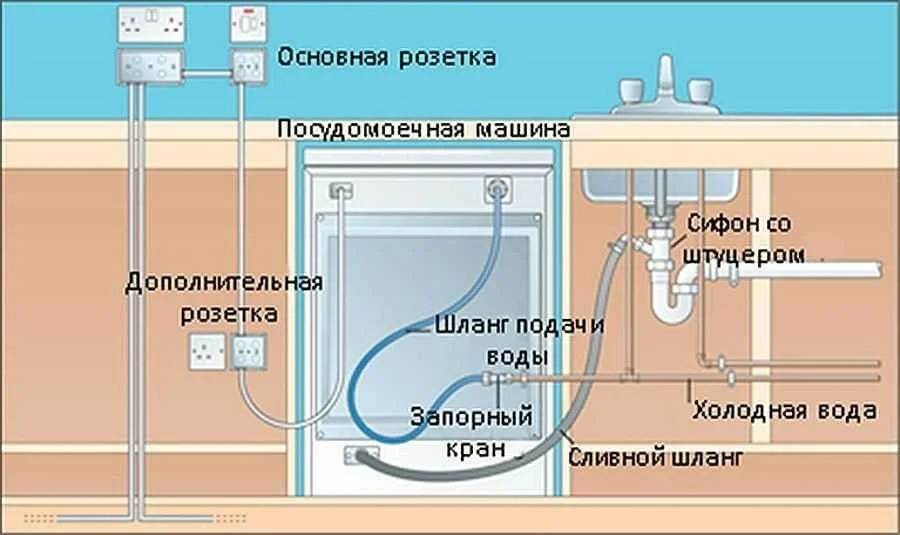

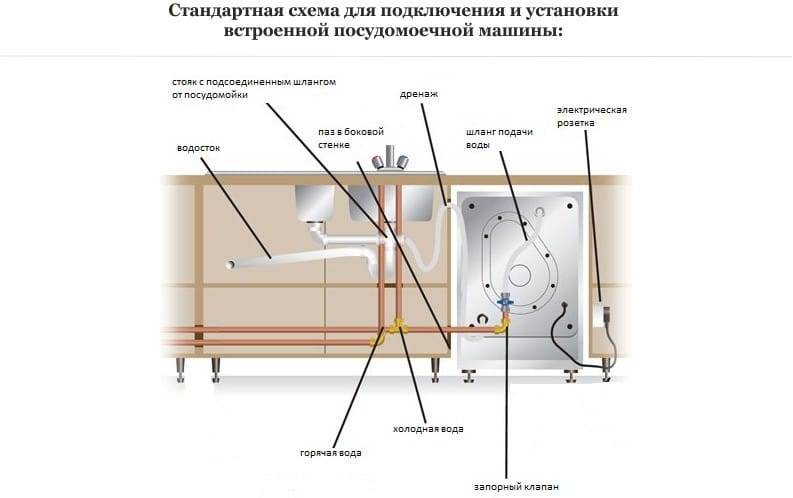

Подключение посудомоечной машины к канализации, водопроводной и электросети

Как подключить сливной шланг к канализации

Начать работу следует с установки сифона под раковину с переходником. Если на кухне установлена ​​еще и стиральная машина, то нужно покупать сифон с двумя выходными штуцерами — они тоже продаются.

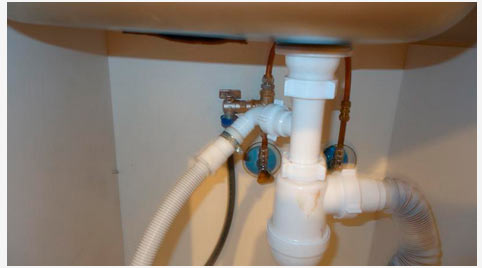

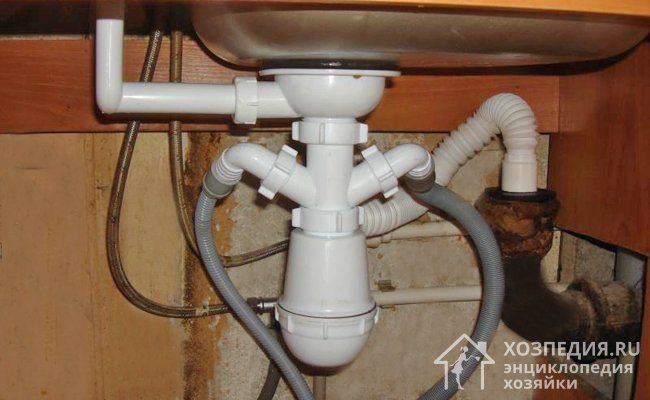

Сифон с двумя сливными патрубками, подсоединенными к арматуре

Чтобы жидкость не вытекала из сифона в обратном направлении и не распространяла неприятный запах из канализации, сливной шланг необходимо закрепить таким образом, чтобы он имел изгиб перед сифоном вверх. Если он отсутствует в конструкции сифона или в случае подключения трубы через разветвитель непосредственно к канализации (после сифона), ее необходимо сориентировать так, чтобы получить изгиб. Для этого можно использовать специальную вставку (фото см. Ниже).

Специальная вставка, изгибающая выхлопную трубу

Накидные гайки используются для герметизации соединения между трубой и сифоном. Если шланг вставляется прямо в слив, воспользуйтесь специальной вставкой или закройте соединение другим способом.

См. Также: Расшифровка значков на панели духового шкафа

В этом случае использовать герметик не рекомендуется, так как в дальнейшем разобрать конструкцию не удастся — потребуется поменять весь агрегат. В конце подсоедините шланг к выпускному отверстию посудомоечной машины.

Подключение заливного шланга к водопроводу

Перед выполнением второго шага внимательно прочтите инструкции производителя. Дело в том, что некоторые модели ПММ предусматривают подключение как к холодной, так и к горячей воде. При мытье посуды жидкость размешивается до нужной температуры, поэтому нагревать ее не нужно. В этом случае потребуется использовать два тройника и подключить две трубы к водопроводу. Но чаще всего нужно просто подключить холодную воду.

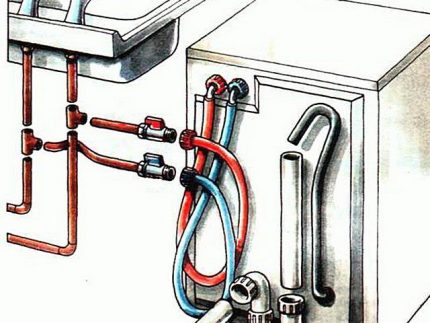

Хотя предусмотрено подключение к холодной и горячей воде, специалисты рекомендуют подключаться только к холодной линии из-за некачественной и низкой температуры жидкости в системе централизованного водоснабжения с горячим водоснабжением.

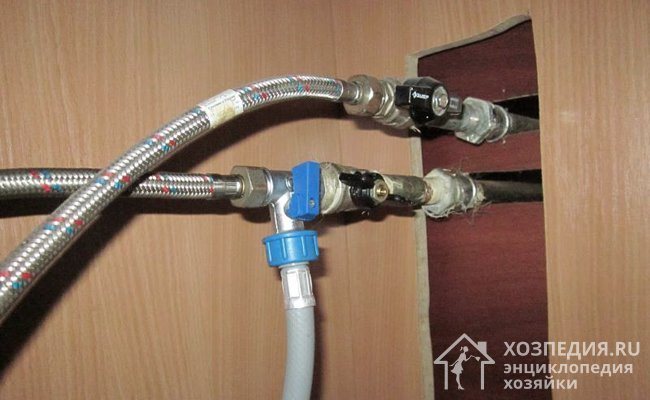

Тройник с запорным вентилем удобнее всего устанавливать на стыке трубы и шланга с холодной водой, идущей в раковину

Вход и выход тройника должны иметь диаметр 1/2 дюйма (20,1 мм), а размер бокового ответвления — 3/4 дюйма. Кран должен быть легко доступен, чтобы можно было быстро отключить воду в экстренной ситуации.

Если стиральная машина уже подключена к водопроводу под раковиной, используйте коллектор с двумя выходами, каждый из которых оборудован собственным шаровым краном (см. Фото).

Коллектор воды с двумя боковыми выходами

Как подключить посудомойку к электросети

Мощность посудомоечной машины около 2,5–3 кВт. Эта техника должна быть подключена к отдельной линии питания от входного распределительного щита. На линейном входе должен быть установлен защитный выключатель, который должен работать с током 16 А, и дифференциальное устройство (далее также УЗО), опять же для тока утечки 16 А и 10 мА. Кабель лучше выбирать трехжильный медный, сечением 2,5 мм2, с двойной изоляцией.

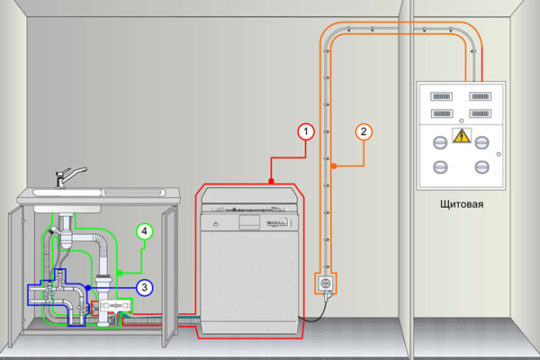

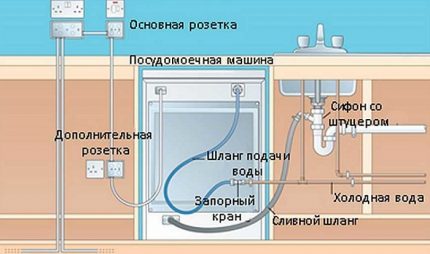

Схема подключения посудомоечной машины

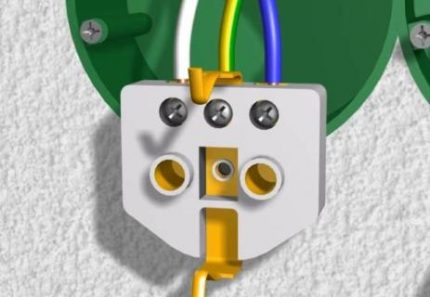

Розетка также должна выдерживать ток в 16 А. Прокладывать кабель можно, просверлив стены от экрана до розетки на кухне. Как вариант, проложите кабель в небольшой коробке, прикрепив его к поверхности стены саморезами. Такой вариант разводки выглядит неплохо. Вспышки испортят стены, их удобно делать только при ремонте.

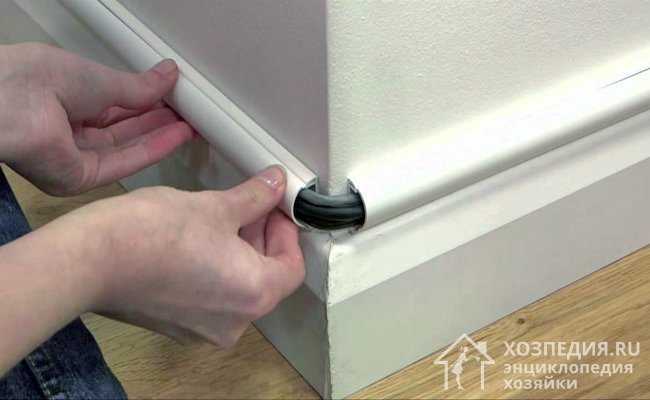

Проведение кабелей в коробке на поверхности стены

Как видите, в подключении посудомоечной машины к коммуникациям нет ничего особо сложного. При прокладке электросети строго соблюдайте правила безопасности: отключите квартиру от электросети, чтобы избежать поражения электрическим током.

Настройка

После завершения всех монтажных работ нужно настроить бытовую технику. Необходимо проверить правильность подключения к электрической сети. Важно, чтобы дверца прибора была отрегулирована правильно, она должна правильно закрываться. Регулировка двери предотвращает утечку воды и затопление. Перед первым запуском машины необходимо установить тип моющего средства, которое будет использоваться в программе машины. То же относится и к используемому ополаскивателю. Затем посуду необходимо разместить на полках различных отсеков шкафа.

Если установка была произведена правильно, при закрытии дверцы, выборе необходимой программы и включении приборов машина начнет мыть загруженную посуду. А еще нужно проверить и настроить другие функции: таймеры, неполная загрузка и прочее. По окончании программы горячий пар должен выпустить один раз при открытии дверцы. Если выбросы повторяются, это указывает на неправильную установку.

Частые ошибки и как их не допустить

Одна из ошибок, допущенных при установке посудомоечных машин, — слишком близко к стене, из-за чего трубы защемляются. Минимальное расстояние должно составлять 5 см.

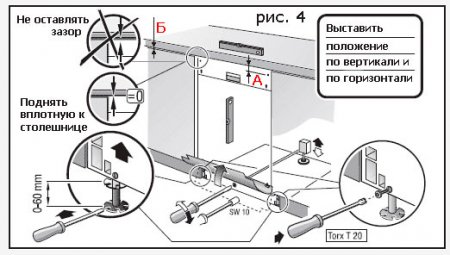

Иногда машину ставят не по уровню. Из-за этого деформируется дверь, протекает вода, устройство шатается, ударяется об пол и стену.

Другие варианты ошибок:

1. Подключение горячей воды. Посудомоечная машина Bosch предназначена для работы в диапазоне 40-60 ℃.
2. Если есть вероятность повышения или понижения температуры, лучше подключить прибор к подаче холодной воды.
3. При подключении к горячей воде автомат нужно соответствующим образом отрегулировать. Не рекомендуется подключать его к системе с электрическим водонагревателем.
4. Отсутствие заземления. Розетка должна быть подключена к сети через дифавтомат или УЗО и автомат. Эти устройства защитят от коротких замыканий, неисправностей, перегрузок.

Где поставить «посудомойку» и как подготовить установку?

Перед тем, как самому приступить к подключению посудомоечной машины Бош, нужно четко определиться с местом ее установки

важно помнить, что посудомоечная машина — это не просто предмет домашнего обихода, например, мягкая мебель или мебель, которую можно переставить в любой момент. Его расположение связано с расположением электрических и водных коммуникаций, поэтому вы должны рассчитывать на то, что выбор места будет окончательным

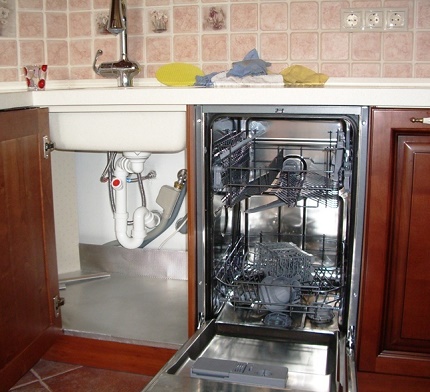

Специалисты считают, что идеальное место для посудомоечной машины — на кухне справа или слева от раковины. Почему?

• Особые длинные трубы (входные и выходные) вам не потребуются, можно сделать это обычными нормальными.
• удобнее подключаться к канализации, а значит, сточные воды уйдут беспрепятственно.
• Вы можете быстро переложить грязную посуду из мойки в посудомоечную машину, ведь корзины для тарелок и чашек под рукой.

В этом смысле купить встраиваемую технику Bosch проще, не нужно думать, куда ее поставить, ведь в кухонном гарнитуре уже подготовлена ​​соответствующая ниша под размер «посудомойки». Помимо места установки посудомоечной машины нужно еще определиться, как ее подключить, и сделать это нужно заранее.

Обратите особое внимание на электрические коммуникации. Почему-то многие думают, что достаточно поставить надежную евророзетку, с влагозащищенным корпусом, и можно смело подключать посудомоечную или стиральную машину — все безопасно

На самом деле не все так просто, ведь такое подключение будет напоминать лотерею, в которой шансы на то, что у вас закончится новое оборудование, будут очень высоки.

Профессиональные электрики настаивают на том, чтобы бытовая техника, такая как посудомоечная и стиральная машины, запитывалась от отдельной заземленной сети с дифавтоматом и стабилизатором. Это отнюдь не прихоть. Качество энергоснабжения в России и странах СНГ оставляет желать лучшего. Постоянные скачки и всплески время от времени вызывают выход из строя различных приборов

А если учесть, что вся техника марки Bosch достаточно требовательна к качеству электроснабжения, необходимо принять все возможные меры предосторожности

Категорически не рекомендуется самостоятельно заниматься прокладкой отдельной электросети. В сети очень много видеороликов, где мастера рассказывают, как просто самому проложить проводку, но почему-то не заботятся о возможных последствиях поражения электрическим током. На видео все выглядит просто, но на практике, как правило, все иначе. Не рискуйте, доверьте это дело профессионалам. Вот примерный список работы, которую им нужно будет сделать:

1. долбить стену для прокладки электрических кабелей (можно сделать самостоятельно);
2. подобрать проволоку необходимого сечения и материала и уложить;
3. выбрать и установить дифавтомат;
4. устроить заземление;
5. установить влагостойкую розетку;
6. подключаем стабилизатор (можно сделать самому).

Решились на электрические коммуникации, теперь перейдем к водным. Необходимо сразу проложить кабели для подключения посудомоечной машины Bosch к трубе с холодной или горячей водой, а также поставить на раковину сифон с двумя выходами, один для стиральной машины (если установлен на кухне), а второй — для » посудомоечная машина». В общем, на этом можно закончить подготовку сообщений. Приступим к подготовке к установке посудомоечной машины.

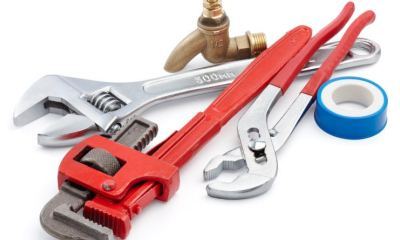

Какие инструменты и материалы понадобятся?

Перед началом монтажных работ нужно запастись некоторыми инструментами и материалами. Вам не нужно ничего особенного, все необходимое можно найти либо в кладовой, либо в ближайшем магазине водопроводных кранов. Вот список.

• Плоская отвертка и крестовая отвертка.
• Фумка (гидроизоляционная лента).
• Плоскогубцы и небольшой разводной ключ.
• Сифон (если уже есть подходящий с штуцером, в нем нет необходимости).
• Тройник пластиковый или бронзовый (резьба должна быть 3/4).
• Непрерывный фильтр (имеет мелкую сетку, которая не пропускает мусор в посудомоечную машину Bosch).
• Кран, который устанавливается на наливной шланг (необходим в случае протечки, чтобы не перекрывать весь стояк, а перекрывать только подачу питания на посудомоечную машину)
• Сливной и наливной трубопроводов (если длина труб, включенных в посудомоечную машину, достаточна, в этом нет необходимости).

Обзор посудомойки Бош SPV40E30RU

Посудомоечная машина Bosch SPV40E30RU относится к категории узких посудомоечных машин. Посудомоечная машина достаточно компактна, а в ее конструкции используется особый мотор с низким уровнем шума при работе, что особенно приятно для семей, где есть люди с шаткой и хрупкой психикой.

Наряду с этим в модели используется ряд технических решений, одним из которых является система AquaStop. Суть его в том, что посудомоечная машина подключается к водопроводу через специальную двойную гибкую трубку, которая даже в случае разрушения одной из гильз продолжает выполнять свою функцию, не создавая неудобства пользователю в виде протечек.

Еще одно решение — использование коромысел особой двойной конструкции, которые позволяют посудомоечной машине более тщательно смывать остатки пищи с поверхностей посуды и кухонной утвари.

Для пользователя интересны специальные функции, которые контролируют давление и температуру воды с помощью датчиков и одновременно регулируют их при необходимости. Это позволяет нейтрализовать риск образования трещин и сколов под воздействием негативных факторов.

Завершающий этап

После установки и подключения посудомоечной машины проверьте ее устойчивость с помощью спиртового уровня. Регулируемые ножки посудомоечной машины выравнивают посудомоечную машину, чтобы предотвратить ненужную вибрацию.

Затем выполняется пробный запуск машины, в ходе которого необходимо проверить на герметичность, скорость составления, разгрузку и сушку посуды.

Если все в норме, машинка сдвигается на место, фиксируется к коробке саморезами, после чего устанавливается декоративная панель коробки.

Самостоятельная установка и подключение посудомоечной машины Bosch не должны вызывать особых проблем при соблюдении описанной инструкции, тем более что большинство моделей подходят практически к любому кухонному гарнитуру.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомоечной машины сэкономит владельцам время и деньги. Перед установкой посудомоечной машины внимательно прочтите инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев PMM необходимо установить в четыре этапа:

1. Поместите посудомоечную машину в нишу и надежно закрепите там.
2. Подключите сеть 220 В и установите розетку рядом с корпусом машины.
3. Подключите PMM к водопроводу.
4. Подключите агрегат к канализации.

Подключение посудомоечных машин к водопроводу и канализации — задача не из легких

Подвод электросети

положительно, если в пределах 1 м от корпуса ПММ в стене имеется заземленная розетка, рассчитанная на ток потребления 16 А. Таким образом, проводку можно не проводить. В противном случае придется вызывать мастера или подавать электричество своими руками.

Запрещается использовать удлинители, тройники и другие подобные приспособления для подключения PMM к электросети

Для разводки используйте трехжильный медный кабель, каждый из которых должен иметь сечение не менее 2 мм. На входе, в распределительной коробке или в распределительном щите кабель необходимо подключить к выключателю на 16 А.

Кроме того, желательно подключить к кабельной линии УЗО, устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. Фото).

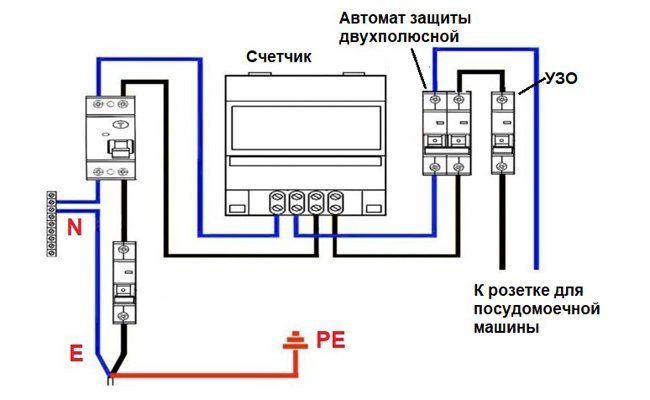

Схема правильного электроснабжения посудомоечной машины

Подключение посудомоечной машины к водопроводу

Оптимальный вариант — подключить к смесителю для мойки, расположенному рядом с PMM. Для этого отключите подачу холодной воды и найдите место, где шланг смесителя соединяется с патрубком подачи холодной воды. Теперь ослабьте крепеж и открутите гайку, которая крепит соединение шланга к шлангу, затем снимите шланг.

Один из вариантов установки тройника со встроенным запорным вентилем для подачи воды в автоматическую посудомоечную машину

Вместо соединения установите тройник, кабели которого подсоединяются к шлангу смесителя и запорному вентилю. Подсоедините к нему фильтр грубой очистки и впускной патрубок PMM. Не забудьте предварительно закрутить резьбу всех соединений уплотнительной лентой.

Если вы не можете подключиться к водопроводу под раковиной, вы можете попасть в ближайшую водопроводную трубу. Лучше всего использовать наконечник для вставки металлической трубки. Для начала нужно просверлить отверстие в трубе для слива воды.

Муфта с отводом и запорным вентилем

Если водопроводная труба сделана из металлопластика, необходимо отрезать ее кусок, равный по длине устанавливаемому тройнику. Затем на место разреза устанавливают тройник, к которому подключают запорный вентиль, фильтр и входной патрубок ПММ.

Тройник в сечении металлопластиковой трубы

Подготовка слива в канализацию

Если раковина находится рядом с посудомоечной машиной, присоедините соответствующие стоки, установив сливной сифон с дополнительным выпускным отверстием под раковиной. Основной канал будет подавать воду из раковины, а дополнительный канал — сточную жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя ответвлениями. Два дополнительных крана пригодятся при размещении стиральной машины рядом с посудомоечной машиной. О том, как правильно установить моечный блок, читайте в нашей статье.

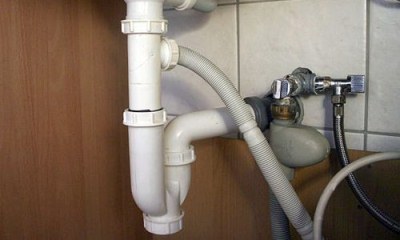

Сливной сифон с двумя выходами, один из которых подключен к посудомоечной машине

Чтобы вода из сифона не попала в слив машины, сливной шланг должен быть подсоединен через небольшой изгиб, непосредственно соединенный с патрубком сифона.

Другой вариант — установить майку на входе в канализацию, в один из кранов, к которому подключена кухонная мойка, а в другой — ПММ. Чтобы неприятный запах не распространился на кухню, отверстия закрывают резиновыми или пластиковыми манжетами.

Тройник, ведущий к раковине и сливу посудомоечной машины

Самый простой способ — организовать сток из ПММ столешницы. Для этого просто подсоедините сливной шланг к раковине

Особое внимание стоит уделить надежности крепления, так как труба, выходящая из раковины, может затопить кухонный пол жидкостью

Сливной шланг заключен в пластиковый узел

Как видите, организовать подключение посудомоечной машины вполне по силам. Просто нужно иметь под рукой небольшой набор инструментов и материалов. Если вам нужно встроить посудомоечную машину в нишу, следуйте инструкциям производителя к PMM.

инструкция Подключение посудомоечной машины своими руками» loading=»lazy»>

Какие инструменты и материалы понадобятся?

Подключение, не требующее подключения к водопроводу, осуществляется с минимальным набором инструментов и деталей:

• ключ (разводной или в комплекте);
• отвертка;
• отвертка;
• ФУМ-лента;
• тройник для водоснабжения.

необходимо обратить внимание на максимальное давление, на которое рассчитана посудомоечная машина (часто 1 атм). Если давление на входе значительно выше, необходимо установить редуктор.

Этап #1 – подключение к канализации

Сливной шланг используется для подсоединения моечной секции машины к канализационной трубе. Он может входить в комплект поставки, а может быть приобретен отдельно. Сливной шланг может быть гладким или волнистым. Первый меньше забивается, второй лучше складывается.

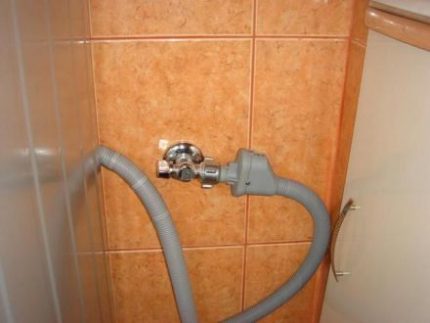

Обычно дренажные коммуникации прячут за мебелью. Но если их по каким-то причинам выносят на улицу, необходимо перемещать нагревательные приборы и предметы с острыми краями, например, табуреты

Желательно не останавливаться на простом вводе сливного шланга в канализационный сток, а провести ряд уловок, которые еще больше убережут машину и подключенный шланг от дальнейшего ремонта и чистки:

• обязательно используйте сифон — так вы навсегда избавитесь от дискомфорта, вызванного неприятным запахом;
• изгиб в виде кольца на расстоянии 45-55 см от пола поможет избежать обратного стекания воды;
• убедитесь, что соединение слива / канализации плотно, чтобы исключить риск утечки и затопления.

Заливать стыки герметиком нецелесообразно — при замене элементов нужно будет снимать все оборудование. Не менее надежны хомуты, которые равномерно натягивают трубу по всей окружности. Есть устройства с пластиковыми накидными гайками — они не такие уж надежные, но при постоянном контроле могут обеспечить герметичность надолго.

Набор косых тройников, гофр и изогнутых вставок из полимера, решающий сразу несколько задач: обеспечивает отвод воды, защищает от запахов, предотвращает обратный поток

Для подсоединения слива посудомоечных машин к кухонной мойке сифоны выпускаются с патрубком, предназначенным для подсоединения к гибкой трубе. Они привлекают своими компактными размерами, оптимальной формой и удобной схемой сборки системы.

Итак, для подключения к канализации вам понадобятся:

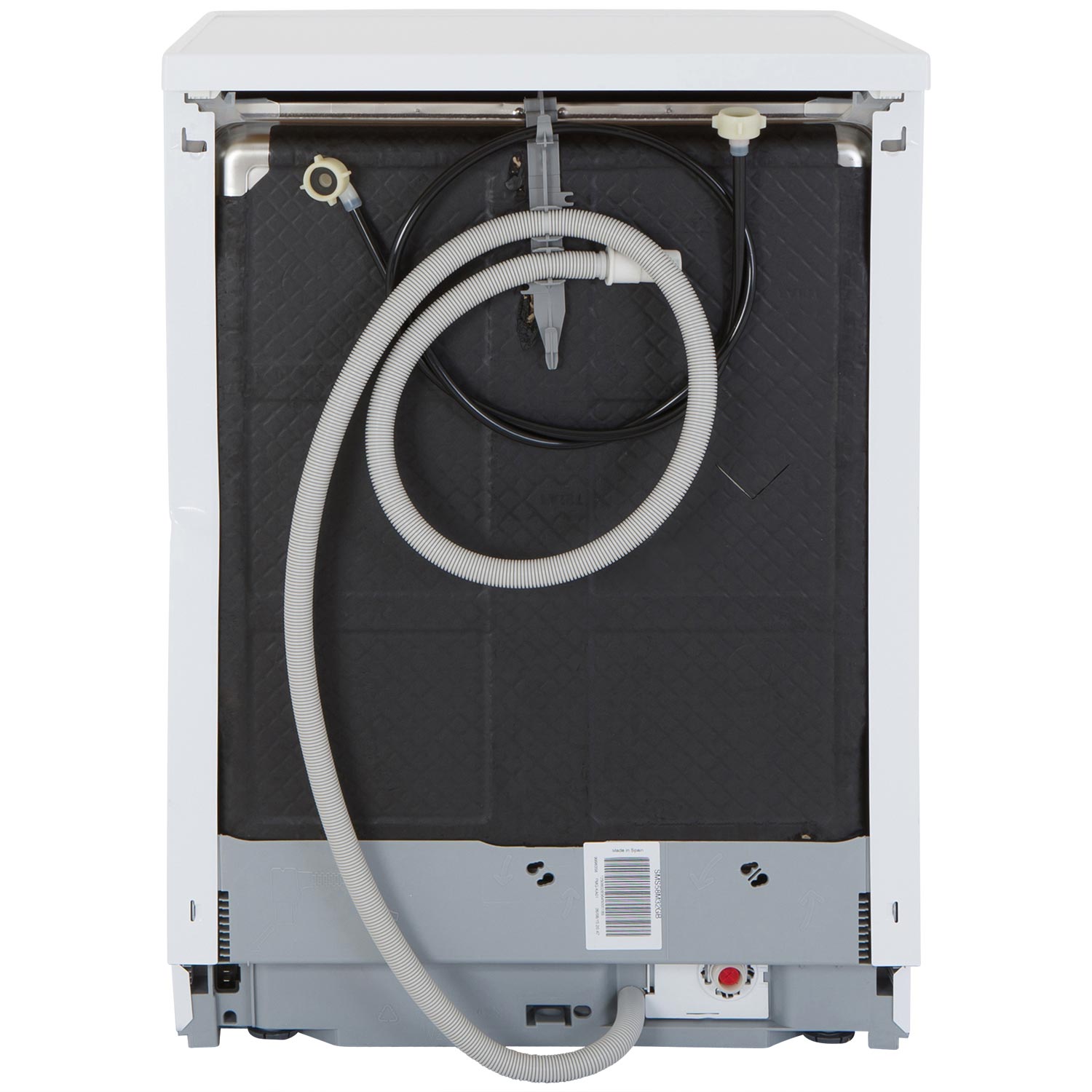

• закрепите сливной шланг на выходе из машины;
• подсоединить шланг к гидрозатвору;
• обеспечить герметичный вход в канализационную трубу с помощью переходника.

Если автомат разместился рядом с мойкой, то подключение будет намного проще, так как можно устроить общий сливной блок.

Еще одним плюсом расположения посудомоечной машины рядом с мойкой является простота обслуживания: даже в случае засорения удалить сливные патрубки внутри моечного бачка намного проще, чем разбирать часть шкафа, чтобы добраться до раковины отдельный сток за машиной

Как монтировать слив к канализации?

Для подключения сливного шланга машины к канализации удобнее использовать специальный сифон с боковой трубкой. Если она не установлена, удалить старую не составит труда.

Другой вариант — подключить тройник после сифона. Так что ничего менять не нужно:

• отсоединить от трубы сливную гофру под раковиной;
• вставить рубашку;
• подключить к нему раковину и посудомоечную машину.

Если водопроводной воды не хватает, сливного шланга может не хватить. Построен с пластиковым переходником, соединение фиксируется хомутом.

Преимущества машин Bosch в том, что у них есть обратный клапан в основании выхлопной трубы. Предотвращает возврат стоков, предотвращает образование неприятных запахов из канализационной системы.

Этап #2 – подсоединение водопровода

Чтобы правильно подключить воду, обязательно ознакомьтесь с инструкцией. Производители указывают желаемую температуру подаваемой воды и часто она не должна превышать +25 ° С. Это означает, что машина сама нагревает воду до необходимой температуры и может быть подключена только к холодной ветке.

Этот принцип применим и к ряду моделей стиральных машин.

Некоторые модели оснащены двойным подключением — к линиям с холодной и горячей водой. Это указывается в паспорте изделия и оправдывается техническими характеристиками устройства

Мастера посудомоечных машин настоятельно рекомендуют не рисковать, а делать это в любом случае только с «холодным» подключением, и вот почему:

• В отличие от систем с подогревом воды в частных домах, которые регулируются самостоятельно, централизованные не могут обеспечить рекомендованную температуру и часто превышают параметры, заявленные производителем.
• Линии горячей воды иногда не оснащены фильтрами и имеют низкое качество.
• Летом горячую воду часто отключают на месяц для проведения профилактических работ и ремонта сетей.
• не исключено, что использование горячей воды для нагрева холодной воды будет стоить дороже, чем электричество: современные методы экономии и разработки Bosch позволили минимизировать затраты на электроэнергию.

Если посудомоечная машина «сидит» рядом с раковиной, ее легче вставить в канал, ведущий к смесителю. Для этого используйте рубашку с возможностью перекрытия строчки. Он имеет розетки ½ дюйма с наружной стороны на вилку и одну розетку для посудомоечной машины снаружи.

На боковом выходе установлен запорный вентиль. Изделие с запорной арматурой немного дороже, но позволяет перекрыть воду, поступающую в машину по шлангу. Это полезно, когда вам нужно сделать срочный ремонт или заменить детали в посудомоечной машине.

Фотогалерея Фото Блок холодного водоснабжения находится под раковиной. Если трубы короткие, их лучше заменить на новые. Тройник устанавливается на пересечении двух отводов — соединение просто не перекручивается. Чтобы соединение с тройником было герметичным, используйте ФУМ-ленту или более традиционный материал — льняную нить. Использовать герметик не обязательно, соединение всегда должно оставаться разъемным, а тройник должен быть сменным. Во-первых, тройник лучше установить в водопроводе к смесителю, то есть вкрутить вилку и розетку, направленные в В противоположном направлении выход к трубе с одной стороны и выход к смесителю с другой, сливной шланг посудомоечной машины прикручивается к боковому выходу накидной гайкой. В некоторых случаях идеальной точности диаметров трубки и Т не соблюдается — проблема решается такой же намоткой льняной нити Фаза 1 — откручивание трубки холодной воды Фаза 2 — наматывание ленты ФУМ на нить тройник Шаг 3 — прикрутить шланг от смесителя Шаг 4 — прикрутить сливной шланг машины

тройник нужно разместить так, чтобы он был легко доступен, если вам нужно отключить воду для посудомоечной машины.

Перед установкой адаптера с краном необходимо убедиться в его работоспособности, чтобы не пришлось его переустанавливать. Для этого в боковой выпускной патрубок наливают воду и поворачивают кран в разные положения.

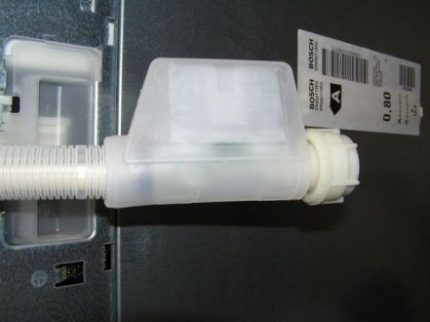

Если машина оборудована электромагнитным клапаном, обеспечивающим аварийное отключение подачи воды (функция «Аквастоп»), то для ее позиционирования также необходимо выделить место в зоне доступа

Читайте также: Посудомоечная машина Beko DSFS 4530

Часто раздача холодной воды не ограничивается Т-образным устройством: под раковиной уже установлены фильтры, шланг от стиральной машины или розетка для бойлера. Поэтому удобнее использовать коллектор с несколькими выпускными трубами. В трубу подачи холодной воды врезается изделие из пропилена или металла, и к нему уже подключаются шланги, ведущие к бытовой технике.

На практике при подключении посудомоечной машины к водопроводу могут возникнуть различные проблемы, главное — найти лучшее решение.

Например, было отмечено, что, когда машина установлена ​​на значительном расстоянии от раковины, более целесообразно увеличить подачу воды, а не удлинить гибкие шланги. Именно поэтому перед заказом нового кухонного шкафа необходимо предварительно решить все проблемы, связанные с установкой оборудования.

Если возможен доступ к раковине

В зоне умывальника, под раковиной, обычно имеется соединение шланга со шлангом. В этом случае самый простой способ подключения. Необходимо установить тройник с краном, который позволит направлять поток одновременно в смеситель и посудомоечную машину.

Порядок действий следующий:

1.
   Освещение они устраивают так, чтобы под раковиной было удобно работать.
2. Отрежьте воду.
3. Открутите шланг подачи холодной воды.
4. ФУМ-ленту наматывают на тройник и подключают к водопроводу.
5. Прикрутите трубку к тройнику с другой стороны.
6. Подсоедините шланг посудомоечной машины.

При выборе Т-образного клапана следует по возможности отдавать предпочтение изделиям из латуни и бронзы. Розетки имеют размер ½ дюйма, а розетки посудомоечной машины – ¾.

Если помимо посудомоечной машины нужно подключить стиральную машину, еще одну мойку, фильтр, вместо тройника используется сборный узел.

Все шланги не должны быть защемлены или запутаны. Их расправляют, излишки аккуратно заворачивают, закрепляют на задней части станка.

Если добраться к мойке проблематично

Бывает, что раковина находится слишком далеко или до нее трудно дотянуться.

В этом случае установка усложнится:

1. Для начала нужно найти другую точку доступа к водопроводу.
2. Выключите воду.
3. Если нет съемных соединительных элементов, произведите соединение с помощью трубореза.
4. Установите рубашку или кран.
5. Подсоедините шланг к стиральной машине.

Пластиковые трубы свариваются специальным паяльником. Есть фурнитура под металлопластик. Если трубы металлические, потребуется сварочный аппарат. Готовить стальные трубы не так-то просто, поэтому нужно пригласить мастера.

Этап #3 – обеспечение электропитанием

Чтобы самостоятельно обеспечить подключение посудомоечной машины Bosch к сети, необходимо иметь навыки электромонтажных работ, в противном случае рекомендуется обратиться к квалифицированному специалисту.

Потребуются следующие материалы:

• кабель ВВГ (ВВГнг) 3 * 2,5;
• розетка с заземлением на 16А;
• выключатель.

Кабель укладывается в подготовленный паз и подключается через задний короб. Обязательно оставьте небольшой запас кабелей внутри коробки для возможного повторного подключения.

Заранее необходимо выбрать место расположения розетки. Рекомендуется: над / под столешницей, на расстоянии 0,7-0,9 м от пола, слева / справа / над оборудованием, но часто устанавливается внизу. Не устанавливайте под сливной шланг посудомоечной машины

Затем в распределительном щите монтируется отдельный дифавтомат: синяя жила — ноль (N), белая жила — клемма 2, желто-зеленый провод выводится на жилу заземления.

В розетке провода подключаются в следующем порядке: фаза и ноль идут на боковые клеммы, а земля — ​​на центральную, предназначенную для заземления

В паспорте посудомоечной машины Bosch указаны технические данные, которые необходимо соблюдать. Например, напряжение 220-240В, 50-60Гц, потребляемая мощность 2200-2400Вт, рекомендуемые параметры защитного устройства — 16А.

После подключения к электросети проводится пробный запуск посудомоечной машины. В процессе тестирования можно убедиться, что основные функции выполняются, проверить уровень шума. После работы трубы следует осмотреть на предмет утечек и, если они есть, повторно соединить их и более точно загерметизировать стыки.

Кроме того, перед началом использования не лишним будет ознакомиться с правилами эксплуатации посудомоечных машин.

Требования к источнику питания

Основное потребление энергии в автомобиле сосредоточено в ТЭНе. Количество нагрузки прибора указано на корпусе ПММ и в паспорте на бытовой прибор. Если машина потребляет 2 кВт, розетка должна выдерживать ток 16 А, а ее расположение и устройство должны соответствовать следующим условиям:

1. Откройте доступ для розжига, вынув вилку PMM. Разъем не должен располагаться за корпусом камеры: только справа или слева.
2. Размещение для встраиваемой модели — над столешницей (90 см от земли) или в соседнем шкафу. В обоих случаях расстояние от раковины составляет 0,5-1 м. Для независимых ПММ рекомендуемая высота крепления розетки к стене составляет 40-90 см, а минимальная — 20.
3. Установка отдельной линии от распределительного щита квартиры. Применяется кабель с медными жилами сечением 2,5 мм² и заземляющим проводом — его изоляция окрашена в двойной желто-зеленый цвет.
4. Подключение к сети осуществляется через дифференциальное устройство (УЗО) и автоматический выключатель на 16 А для защиты людей от токов утечки (30 мА) и коротких замыканий. Вместо двух устройств можно поставить одно, которое их заменит — дифференциальный автомат с такими же параметрами.

Важность использования инструкции

Производители несут ответственность за качество своей продукции, поэтому на новые посудомоечные машины действует гарантия — от 12 месяцев до 5 лет. Часто можно поставить неисправный китайский агрегат в эксплуатацию за 1 год, а европейский — за 2 года.

Однако неправильная установка машины вопреки требованиям производителя лишает покупателя права на бесплатный ремонт или замену оборудования.

Поэтому инструкция становится основным документом и руководством по установке посудомоечной машины. В этом буклете подробно описано, как установить новую посудомоечную машину и подключить ее к системам водоснабжения и канализации.

Читайте также: Как правильно разморозить и помыть холодильник? Популярные методы и советы

Кроме того, в инструкции содержатся технические требования относительно параметров подключаемой электросети, давления в трубах и т.д. Также необходимо учитывать характеристики машины.

В инструкции описание всех действий сопровождается понятными схемами, на которых показано, как правильно соединить трубы, закрепить автомат в шкафу, расположить относительно труб (+)

Затем готовые ПММ с большой массой кладут на пол, дополнительно фиксируя их к стенкам шкафа или столешницы. Но компактные модели можно интегрировать в шкаф, способный выдержать их вес, даже с учетом загруженных емкостей и воды.

Если в течение шести месяцев какие-либо детали посудомоечной машины выйдут из строя из-за неправильного расположения шлангов или сильной вибрации корпуса, их придется заменить за свой счет — гарантия аннулируется.

[spoiler title=»Источники»]

• https://mywasher.ru/installing-the-dishwasher/91-ustanovka-i-podklyuchenie-posudomoechnoy-mashiny-bosch-svoimi-rukami.html
• https://mebeus.com/ustanovka-bosch/
• https://hozsekretiki.ru/tehnika/ustanovka-posudomoechnoj-mashiny.html
• https://stirkaved.ru/ustanovka-posudomoechnoj-mashiny-bosch.html
• https://MobileLords.ru/byt-i-tehnika/kak-ustanovit-posudomoechnuyu-mashinu-bosh.html
• https://kachestvolife.club/o-chistote/bytovaya-tehnika/podklyuchenie-posudomoechnoy-mashiny-bosch
• https://DeamonClub.ru/bytovaya-tehnika/instrukciya-po-ustanovke-posudomoechnoj-mashiny-bosch.html
• https://stroy-podskazka.ru/posudomojka/brendy/bosch-ustanovka/
• https://PosudaIzKamnya.ru/tehnika/posudomoechnaya-mashina-bosch-podklyuchenie-k-vode.html
• https://kupisantehniky.ru/ustanovka-posudomoecnoj-masiny-bosch-montaz-i-podklucenie-po-pravilam/
• https://oboiman.ru/ingeneer/ustanovka-posudomoecnoj-masiny-bosch-montaz-i-podklucenie-po-pravilam.html
• https://DecorObot.ru/tehnika/kak-ustanovit-posudomoechnuyu-mashinu-bosh.html
• https://septik27.ru/ustanovka-posudomoecnoj-masiny-bosch-montaz-i-podklucenie-po-pravilam/
• https://washergid.com/ustanovka-posudomoechnoj-mashiny-bosch-montazh-i-podkljuchenie-po-pravilam
• [https://MullerHall.ru/tehnika-dlya-doma/ustanovka-vstraivaemoj-posudomoechnoj-mashiny-bosch.html]

[/spoiler]
