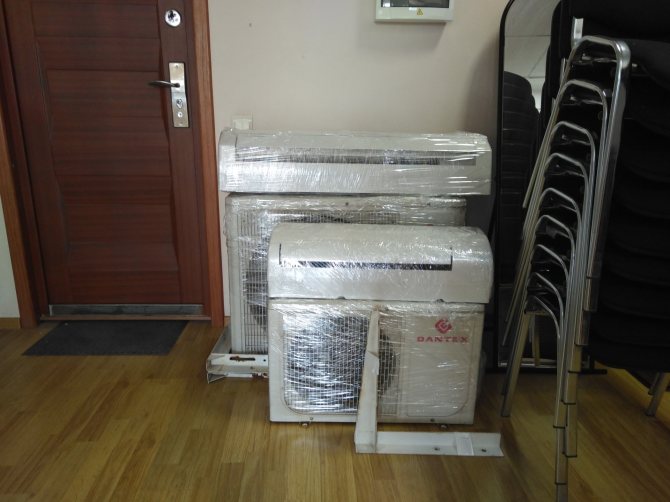

Как снять сплит систему без потери фреона – 3 способа

Можно ли демонтировать кондиционер своими руками

Достаточно иметь под рукой заранее купленный специализированный инструмент, знать некоторые технические тонкости и не торопиться. Возникает вопрос: зачем тратить время и силы, если можно вызвать соответствующих специалистов, которые в короткие сроки проведут необходимые операции? Можно, но не следует этого делать по двум причинам:

• Цена — самый важный аспект. Средняя ценовая политика на демонтаж современной сплит-системы — 4000 руб. Это небольшие модели квартир. Если устройство имеет солидные габариты и устанавливается в основном в офисах, то цена вырастет до 10 000 рублей. Достаточно значительный для бюджета.
• Вероятность попадания некачественных «специалистов». Современное стремление населения к собственному бизнесу приводит к массовому появлению людей, не разбирающихся в той работе, которую они делают. Даже с некоторыми «мастерами» кондиционеров. Поэтому больше шансов, что процедура будет проведена некачественно за большие деньги.

Но сразу нужно сказать, что ручное снятие сплит-системы не всегда может быть успешным. Частая проблема — полная потеря фреона, который стоит довольно дорого, а цена нового не менее 1500 рублей. Поэтому при снятии кондиционера своими руками все действия необходимо проводить аккуратно.

Читайте также: Рейтинг лучших детских увлажнителей воздуха — обзор и отзывы

Подготовительные мероприятия

Первым делом необходимо подготовить такой набор инструментов и аксессуаров:

• крестообразные и плоские отвертки;
• набор гаечных ключей рожковых;
• канцелярский нож;
• ключи шестигранные размером 5… 10 мм;
• манометрический коллектор или манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10-15 бар;
• скотч и маркер;
• изолента или обычная лента.

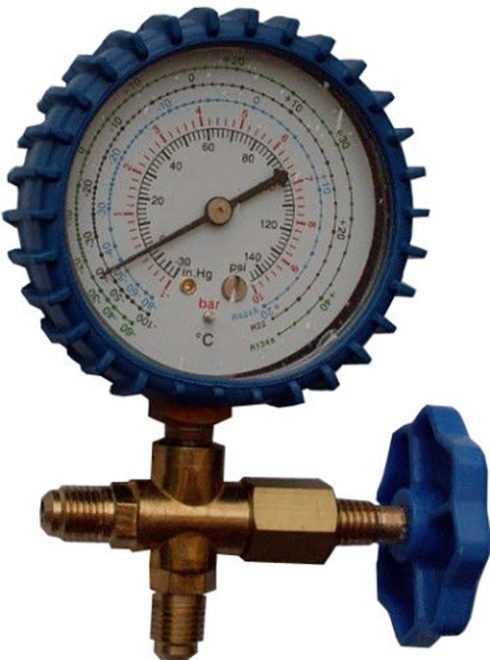

Коллектор манометра на 1 клапан

Если вы планируете монтировать сплит-систему в другом помещении, вам обязательно понадобится измерительный коллектор, поэтому лучше всего его арендовать, но покупать это будет слишком дорого.

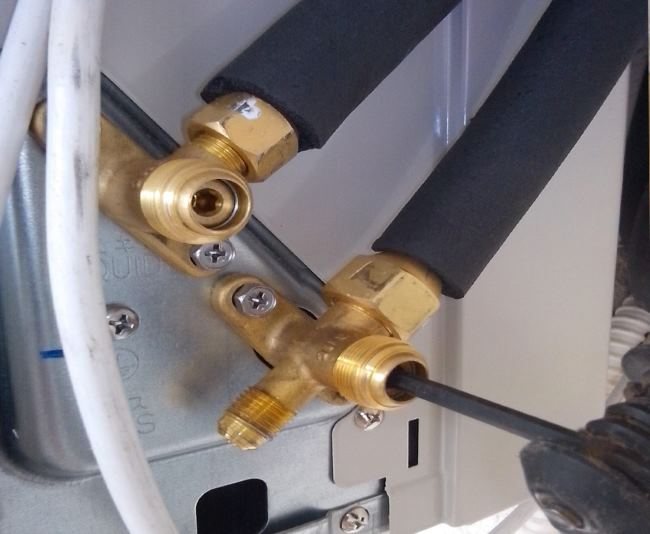

Шестигранные ключи необходимы для поворота клапанов служебной двери

Кроме того, для комфортной и безопасной работы необходима лестница для безопасного доступа к внутреннему модулю, установленному под потолком. Внешний участок, расположенный на стене многоквартирного дома, лучше протянуть через окно, предварительно связав его веревкой. Здесь пригодятся услуги ассистента.

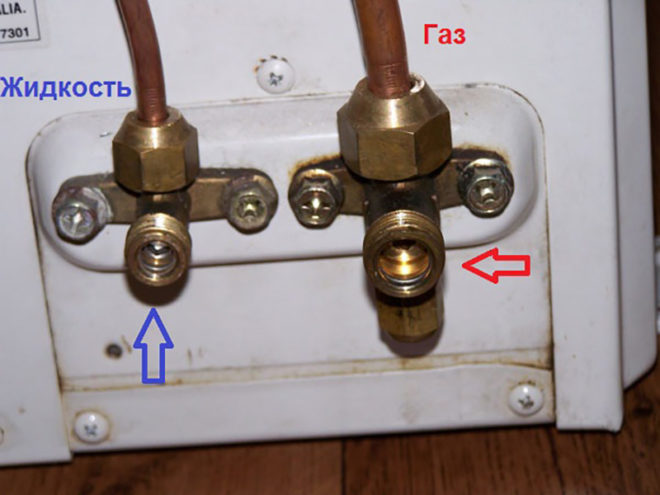

Сервисные порты расположены на боковой панели наружного блока

Важным этапом подготовки является обеспечение удержания хладагента с наименьшими возможными потерями. Для этого используется принцип работы кондиционера, благодаря которому можно собрать весь фреон в одном месте — схеме наружного блока. После подготовки инструментов действуйте по инструкции:

1. Прикрыв рукой инфракрасный элемент пульта ДУ, переведите сплит-систему в режим «Турбо» и установите минимальную температуру. Уберите руку с элемента и направьте пульт дистанционного управления на кондиционер. Это немедленно запустит компрессор на полной скорости.
2. Подсоедините шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти трубы прячутся под крышкой, их нужно снимать.
3. Откручиваем 2 гайки — заглушки, расположенные на концах штуцеров. Под ними вы найдете клапаны, которые регулируются шестигранным ключом. Выберите правильный размер шестигранника.
4. Закройте вентиль на жидкостной линии (это более тонкая трубка) и посмотрите на манометр. В этот момент компрессор втягивает фреон через вторую трубку.
5. Когда стрелка прибора опустится до нуля и начнет входить в зону разрежения, закройте второй вентиль и быстро выключите кондиционер с помощью пульта ДУ. Вот и все, хладагент в контуре наружного блока заполнен.

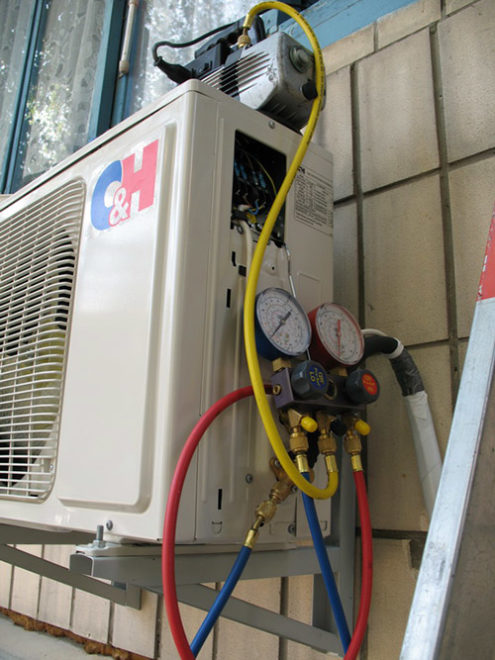

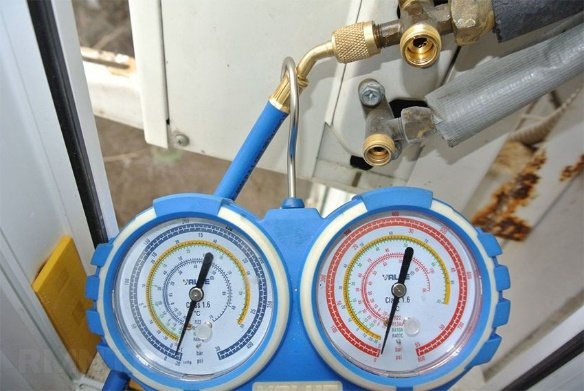

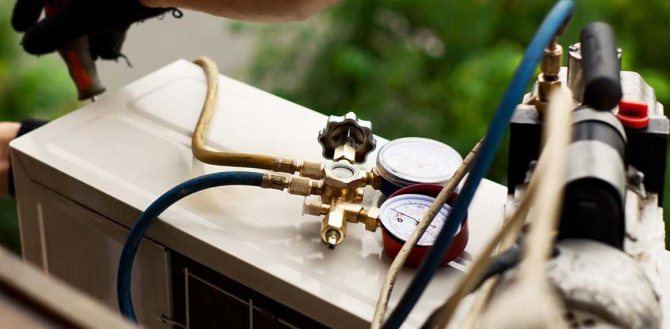

Манометр подключается к специальному штуцеру

В сплит-системах, заполненных фреоном разных марок (иногда R22 и R410), диаметр резьбы сервисного штуцера, к которому подключается манометр, разный. Для R410 требуется специальный адаптер, который необходимо подготовить заранее.

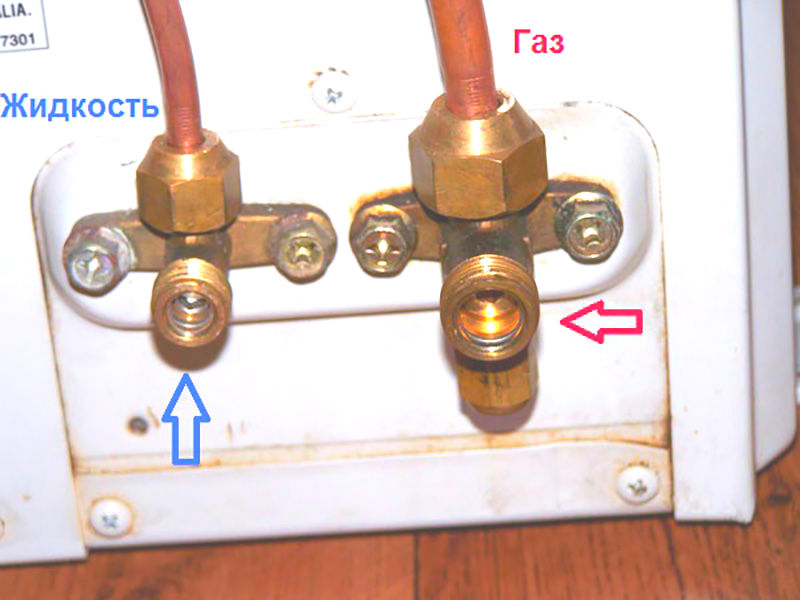

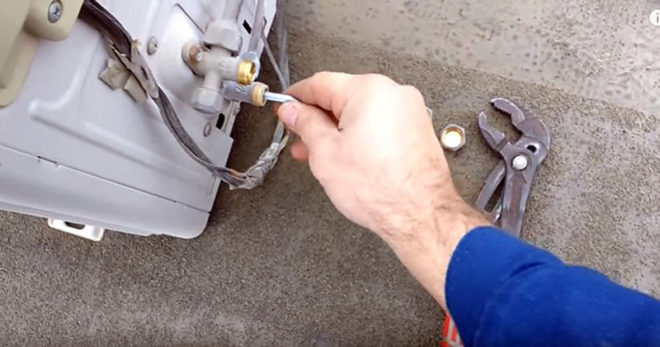

Чтобы перекачать фреон, закройте вентиль на жидкостной линии

Хранение хладагента на глаз осуществляется без измерительного коллектора. После закрытия клапана жидкости нужно подождать примерно 40-50 секунд, затем закрыть газовый кран и выключить прибор. Недостаток очевиден — вы не узнаете, сколько фреона успело попасть в наружный блок и недопустимо держать компрессор длительное время работающим при перекрытой магистрали. Результат появится при следующей установке «сплита» и его запуске.

Необходимый инструмент и возможная его замена

Если у вас есть средства, вы можете нанять мастера для снятия и установки современных сплит-систем, даже не обращая внимания на производителей этого инструмента, меняющего ценовую политику. Но тогда пропадает смысл самостоятельного демонтажа, который проводится в целях экономии. Поэтому некоторые виды инструмента лучше заменить на более дешевый, а от некоторых придется вообще отказаться.

Список инструментов, необходимых для разборки:

• Измерительный коллектор. Вещь необходимая, так как покажет давление при закачке фреона в наружный блок. И именно этот измерительный прибор попадает в категорию инструментов, от которых стоит отказаться (на ваш страх и риск), так как его минимальная стоимость составляет 1500 рублей. Более надежный обойдется в 3000-3500 рублей.

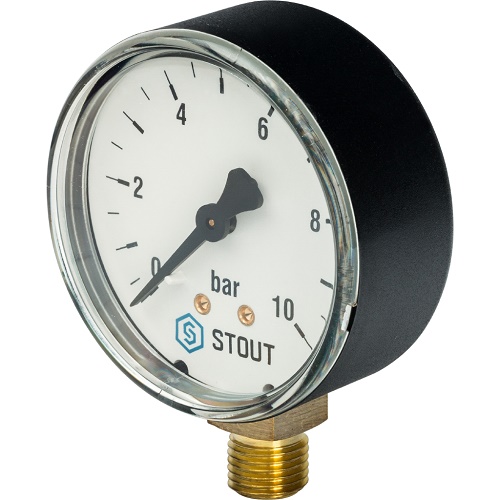

Пример манометра для сплит-систем

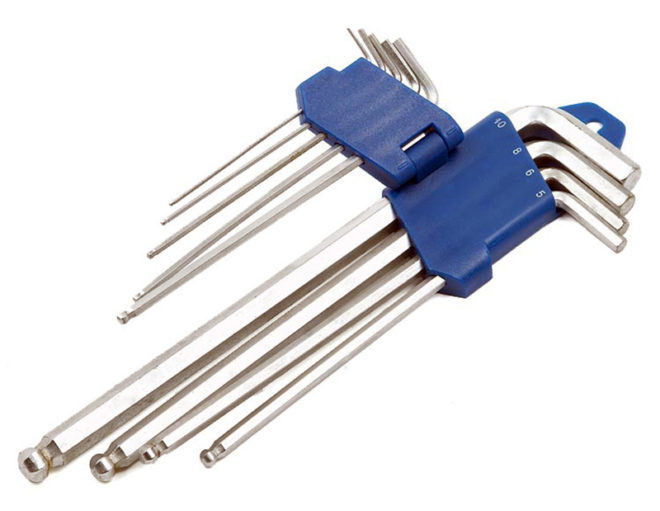

• Набор шестиугольника. Это положение необходимо, так как штуцер иначе открутить нельзя. К счастью, цена на такие ключи не заоблачная — 3000-350 рублей.
• Резак для труб. Стоит дешево (около 300 рублей), но можно еще снизить затраты и купить обычную ножовку по металлу, которая потом пригодится в домашних условиях.
• Плоские и фигурные отвертки. Сейчас продается в любом строительном магазине.
• Оборудование безопасности, если кондиционер расположен на верхних этажах. Здесь не стоит экономить и не платить за товары, стоимость которых менее 1000-1500 рублей.

И еще одно обязательное условие — наличие помощника, а лучше двух. И внешний, и внутренний накопители имеют солидный вес, поэтому сделать его самостоятельно будет проблематично, можно случайно повредить устройство.

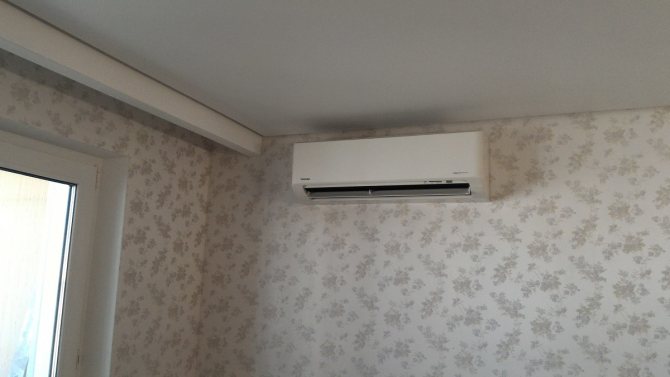

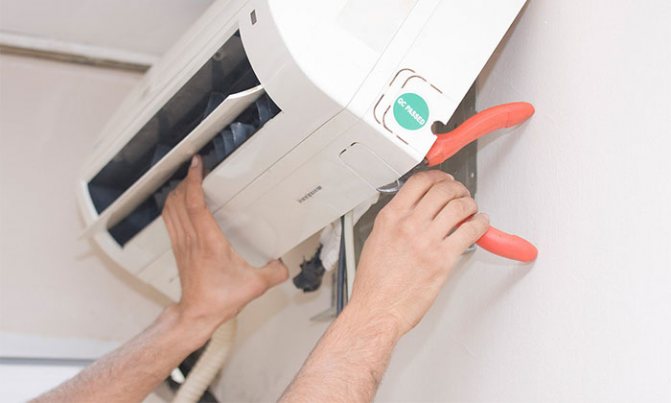

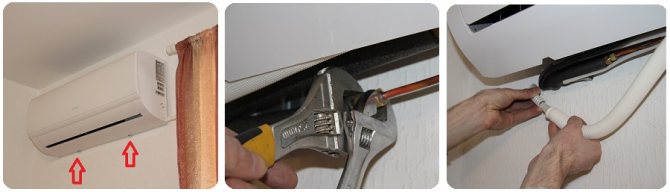

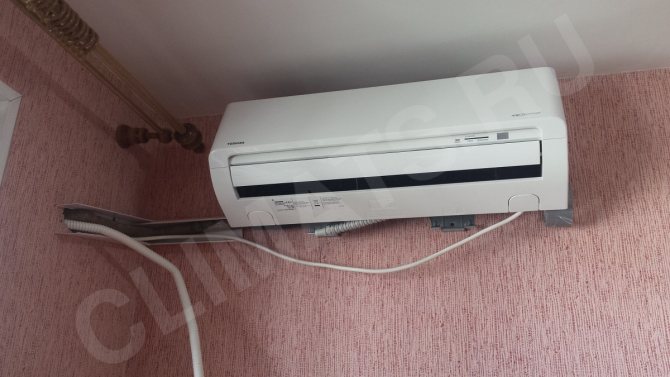

Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять комнатный модуль со стены, необходимо отключить от него все коммуникации: кабель, трубы для фреона и конденсата. Место скручивания труб — это, как правило, ниша корпуса, расположенная в нижней части. В зависимости от модели сплит-системы есть 2 способа попасть в эту нишу:

1. Разблокируйте 3-4 пластиковых зажима, которыми нижняя часть устройства крепится к монтажной пластине. Чтобы отвести нижнюю часть корпуса от стены и вставить между ними какую-либо штангу, выньте коммуникационную проводку из ниши.

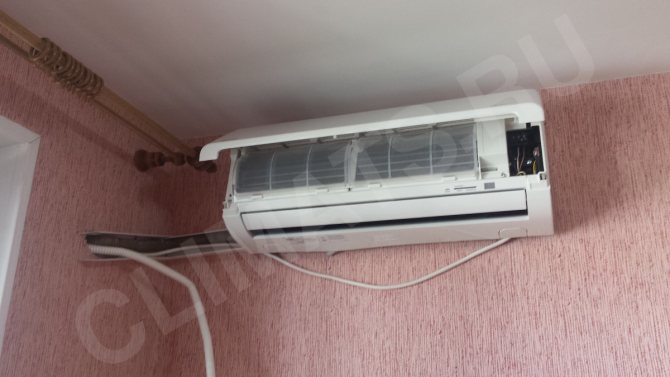

2. Если в вашей модели нет «разъемных» замков, необходимо снять переднюю пластиковую панель, предварительно сняв жалюзи и дополнительные крышки (если есть).

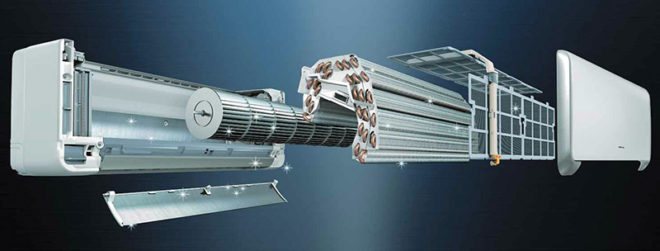

Состав внутреннего блока сплит-системы

Добравшись до обвязки, сделайте в ней продольный надрез канцелярским ножом, который позволит сдвинуть утеплитель назад и зацепиться ключами за гайки. Не стригите слишком долго, иначе позже придется менять теплоизоляционный материал. Дальнейшие действия выполняйте в таком порядке:

1. Выкрутите стыки магистралей двумя рожковыми ключами. Важный момент: ракель, приваренный к короткой трубке самого блока, нельзя повернуть, его нужно удерживать на месте гаечным ключом, открутив накидную гайку.
2. Оберните концы трубопровода изолентой или изолентой, чтобы защитить их от грязи.
3. Найдите место стыка сливной трубы с выпускной трубой и отсоедините его. Гофру нигде не обрезать, чтобы потом было удобнее переставлять.

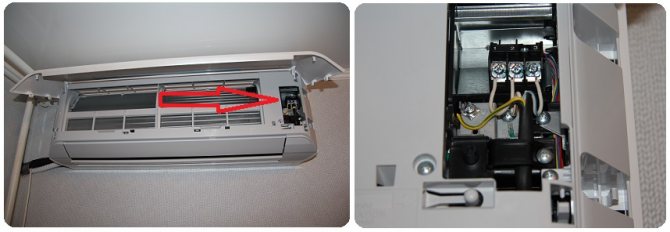

4. Снимите крышку электрического отсека (находится справа в торце отсека или под передней панелью), сделайте пометки маркером и скотчем, затем открутите винты и отсоедините жилы кабеля. Снова затяните винты и снова закрутите крышку.

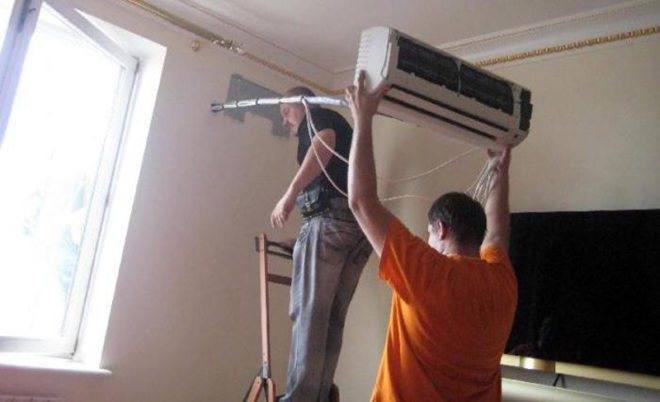

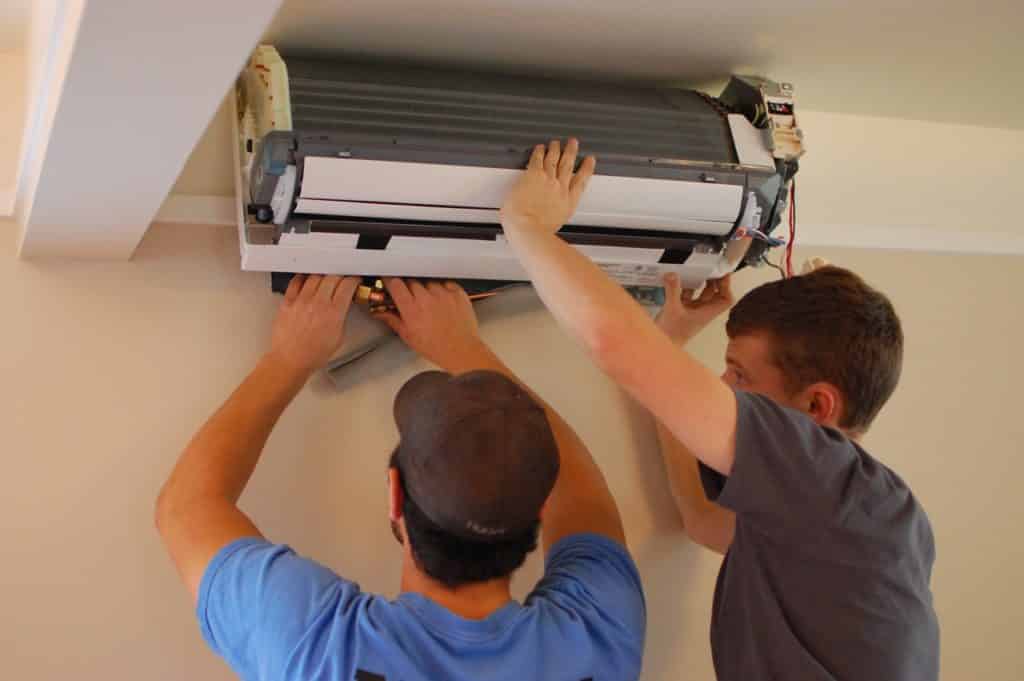

5. Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите его с монтажной пластины, слегка приподняв. Передайте блок помощнику.

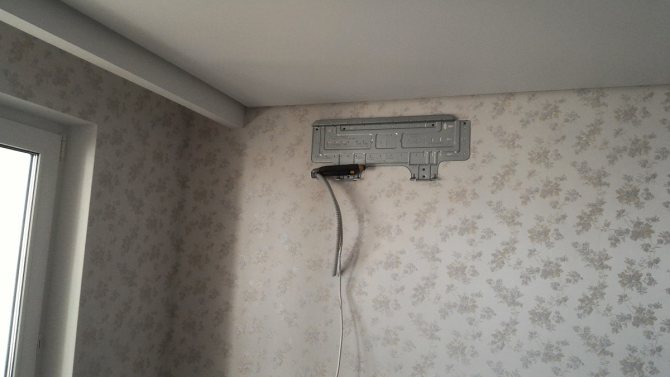

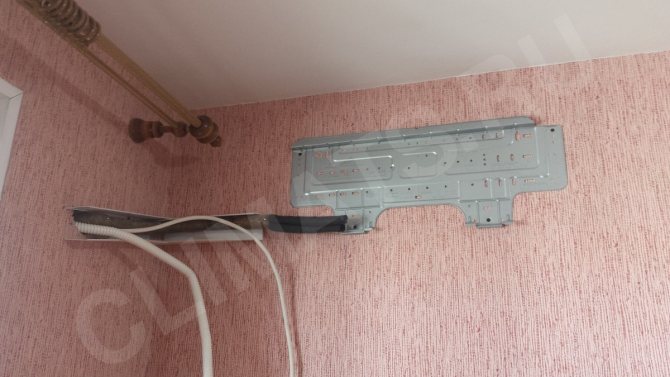

6. Снимите монтажную пластину, открутив все заглушки.

Перед снятием блока крышку электрического отсека необходимо прикрутить на место

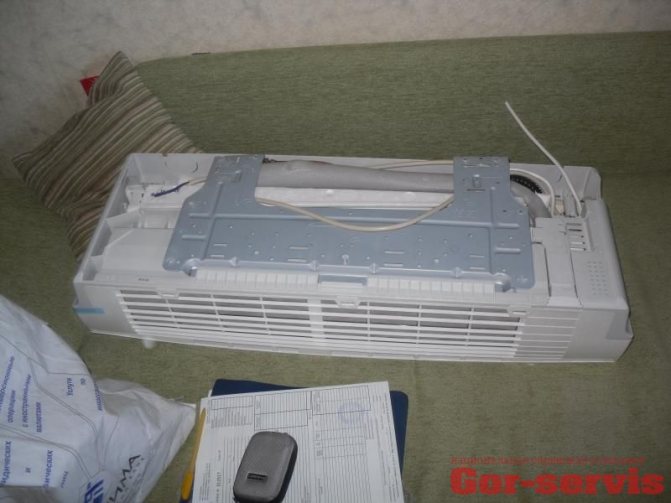

После снятия внутренней части со стены поместите на нее все незакрепленные детали, затяните винты и наденьте на монтажную пластину. Вставьте выступающие трубы в нишу, зафиксировав их скотчем. Используйте тот же материал для закрепления открывающейся передней панели, чтобы она не свисала во время транспортировки.

Если коммуникационная проводка коротка, ее можно снять вместе с устройством

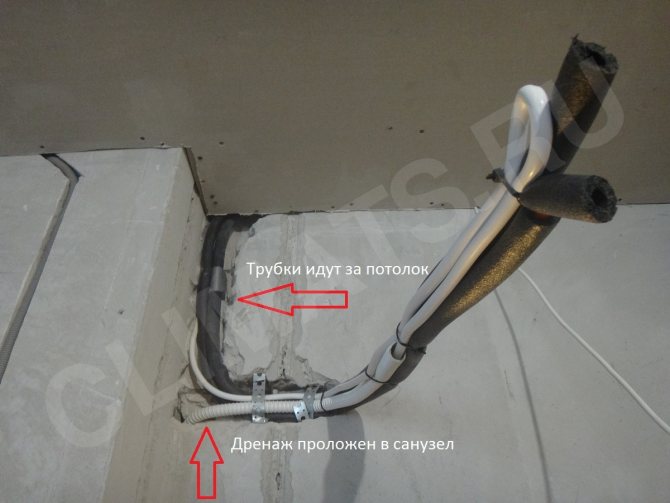

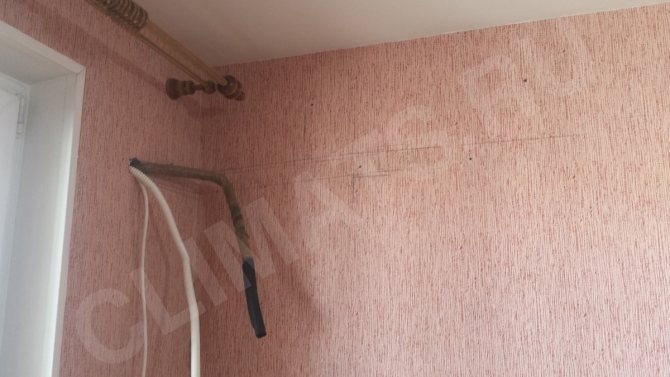

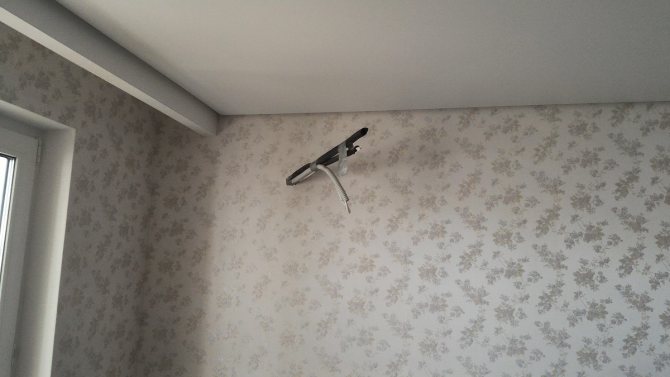

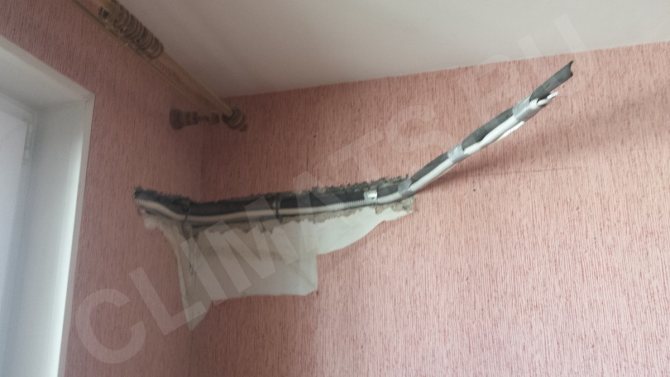

Последний шаг — демонтировать коммуникации, проложенные вдоль стены или внутри нее. Здесь нет никаких сложностей, главное не перегибать медные трубы под малым радиусом. От такой обработки до изгиба уменьшается проходное сечение и довольно сложно выровнять трубу с овальным профилем. Осторожно вытяните жгут из внешней стены, чтобы не повредить изоляцию. Если отверстие было заделано пенополиуретаном, его необходимо разрезать на части. Наконец, сверните жгут в кольцо и закрепите его изолентой.

Цена самодеятельности

технически более-менее образованному человеку интуитивно понятно, что просто открутить арматуру невозможно — ведь система внутри залита фреоном, если просто снять арматуру, она потечет, а заправка стоит 800-1500 руб. Следовательно, нам нужен какой-то прибор, инструмент. Поинтересуемся.

Что именно нужно для разборки кондиционера, так это манометрический коллектор. Самый дешевый стоит около 1500 рублей, а то и все 3500 рублей, это почти цена разборки. Еще набор шестигранных ключей, труборез — около 250, если взять труборез в аренду. Так что мы чуть не пошли на профессиональный демонтаж. Ах да, хоть альпинистские работы, на стене висит наружный блок. Добавьте еще 500 на оборудование для обеспечения безопасности. И риск для жизни.

Почему это так сложно и дорого? Можно ли как-то упростить, удешевить? Попробуем разобраться. Хотя бы как обойтись без манометра и сэкономить на фреоне. Чтобы хоть как-то оправдать свой труд.

На что обращать внимание при демонтаже

Самое уязвимое место в кондиционере — насос компрессора. Несмотря на компактные размеры, конструкция такого насоса включает сложные механические компоненты: роторы с кулачками, герметичные элементы системы и камеру, в которой происходит основная работа.

При попадании обычной пыли стенки камеры могут быть повреждены, соответственно фреон будет бесцельно перемещаться по системе, не выполняя никакой полезной работы. Поэтому главный лозунг при разборке кондиционера — сохранение вакуума в системе, что в свою очередь требует герметизации всех внешних отверстий.

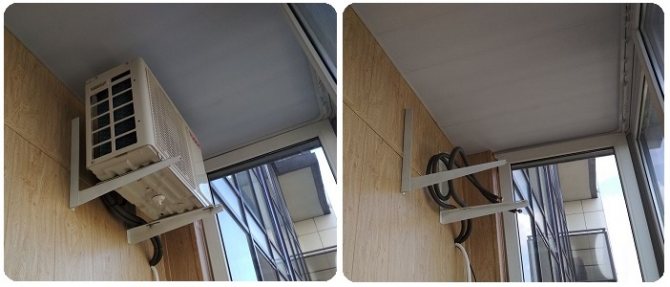

Как правильно и быстро демонтировать внешний блок сплит-системы

Эту процедуру не нужно выполнять, если система устанавливается на верхних этажах многоэтажного дома. Это может быть опасно для жизни.

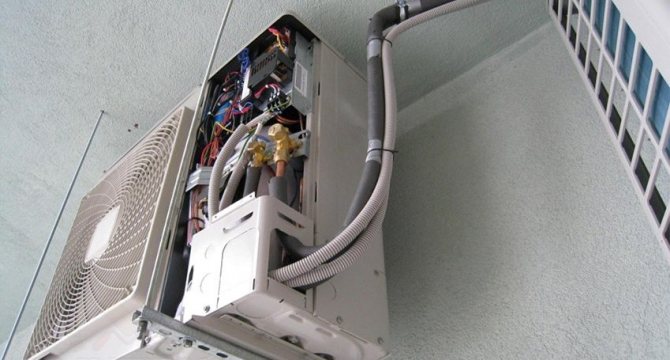

Снятие наружного блока на верхних этажах

Снятие внешнего блока сплит-системы происходит только после правильного проведения всех вышеперечисленных операций. Разборку следует начинать с отсоединения входного электрического кабеля, провода которого подключаются к клеммной колодке кондиционера, расположенной под подходящей защитной крышкой. Чтобы упростить подключение устройства к новому месту, провода следует пометить соответствующими цветами (красный — фаза, синий — ноль, желто-зеленый — земля).

Осталось только открутить гайки крепления кондиционера к кронштейнам. Это не проблема, но нужен помощник для поддержки внешнего накопителя на протяжении всего процесса. После откручивания гаек устройство можно осторожно снять и подготовить к транспортировке.

Не забудьте кронштейны, к которым крепится кондиционер. Обычно они устанавливаются с помощью дюбелей на внешней стороне стены, и для их разборки требуется некоторое время.

необходимо знать, что производители сплит-системы категорически запрещают перевозку устройств, в которые впрыскивается фреон. Почему? Ответ прост: после всех вышеперечисленных действий в системе создается избыточное давление, а корпус кондиционера не рассчитан на малейшие механические нагрузки. Поэтому без необходимых условий (накрыть блок специальной пломбой или пленкой) корпус блока может просто пробиться. Об этом можно судить по характерному шипению.

Подготовка

Перед началом демонтажа требуется подготовительный этап. Предварительно стоит оценить, можно ли проводить работы из окна или балкона. В противном случае вам следует приобрести промышленное альпинистское снаряжение.

Другие факторы подготовки включают:

1. Наличие помощника. В одиночку с такой проблемой не справишься.
2. Наличие манометра.
3. Подготовьте необходимые инструменты: набор шестигранных и гаечных ключей, отвертку Phillips, торцевой и газовый ключ, заглушки и труборез.

Общие рекомендации:

1. Знание инструкции производителя кондиционера.
2. Перекрытие каналов подачи фреона.
3. Оценка состояния уровня охлаждающей жидкости при включении прибора.
4. Отключение питания.

После сделанных шагов можно приступать к постепенному демонтажу сплит-системы.

Спуск фреона

Перед снятием обоих модулей нужно слить фреон.

Вариантов экономии объема фреона при самостоятельной разборке оборудования всего два:

1. Использование компрессора прибора, когда хладагент выходит наружу.
2. Второй вариант — собрать хладагент в двухклапанный баллон. Они используются в ситуациях, когда работа компрессора невозможна. Например, отрицательная температура наружного воздуха.

Выполнив это условие, приступаем к механической разборке устройства.

Читайте также: Из чего и как делают парящие линии на натяжных потолках

11 Демонтаж пошагово

Необходимость снятия кондиционера может возникнуть по нескольким причинам: при переезде в другой дом, при ремонте в квартире, для устранения поломки самого оборудования и т.д. Может потребоваться полный или частичный демонтаж сплит-системы . О том, как снять со стены только внутренний блок, говорилось выше, а для того, чтобы полностью разобрать оборудование, нужно придерживаться следующего алгоритма:

• провести подготовительные работы;
• выпустить фреон;
• отключить и разобрать наружный блок;
• отключите компрессор (при необходимости);
• снимите внутренний блок.

Все действия нужно проводить аккуратно и по инструкции, чтобы не повредить кондиционер.

в меню

11.1 Подготовительные работы

Подготовительные работы включают в себя сбор необходимых инструментов, среди которых вам понадобятся профессиональные. Итак, у мастера должны быть:

• набор шлицевых отверток и гайки;
• набор шестигранных ключей;
• плоскогубцы;
• измерительная станция;
• труборез и бокорез;
• строительный нож;
• набор фиксированных и регулируемых ключей;
• отвертка;
• дрель.

Важно! Если снятие наружного блока выполняется на значительной высоте, потребуется устройство безопасности.

в меню

11.2 Спуск фреона

Перед тем, как проводить демонтажные работы на кондиционере, необходимо будет слить фреон. Если вы планируете переустановить блок в другом месте, эту процедуру необходимо выполнить, чтобы собрать хладагент в наружном блоке. Решить эту проблему можно двумя способами: первый — с помощью манометра, второй — через насосно-сборную станцию ​​хладагента, которая подключена к баллону с двумя клапанами. Используемое в последнем случае устройство оснащено собственным манометром и компрессором, что позволяет перекачивать фреон в жидком или газообразном виде.

Первый способ проще, но используется только в том случае, если устройство можно загрузить. Затем движение фреона в сторону наружного блока осуществляется с помощью собственного компрессора.

Второй способ более сложный, требует навыков, а аренда такой станции обходится очень дорого. Его преимущество в том, что фреон можно перекачивать даже зимой, когда забрасывать оборудование запрещено. Кроме того, из наружного блока откачивается воздух, и в конденсаторе не остается хладагента, что более безопасно при транспортировке блока.

Чтобы собрать фреон в наружном блоке кондиционера с помощью манометра, нужно найти две штуцера с тонкой и толстой трубкой. Первый используется для передачи жидкого хладагента из конденсатора в испаритель. Второй нужен для закачки фреона в газообразном виде в конденсатор. На каждой из штуцеров головки запорной арматуры закрыты крышками, а у газовой — патрубок с ниппелем. Итак, чтобы собрать хладагент в наружном блоке, выполните следующие действия:

• снимите защитные колпачки с ниппеля и штуцеров;
• подсоединить манометр к ниппелю;
• запустить сплит-систему на максимальное охлаждение;
• через несколько минут перекрыть подачу хладагента в испаритель;
• наблюдать за показаниями манометра.

При появлении на приборе значения «-1 МПа» необходимо закрыть соединение газа шестигранником и сразу выключить сплит-систему. Не следует оставлять его работать в течение длительного времени в режиме холостого хода, это может вызвать отказ компрессора. Именно поэтому рекомендуется работать с помощником, а не с собой — не каждый сможет быстро запустить сплит-систему для ее отключения.

На заметку! Значение «-1 МПа» указывает на то, что хладагент собирается в конденсаторе, а в остальных агрегатах образовался технический вакуум.

Почему обязательно нужно спускать фреон

Кондиционер — незаменимая техника, способная быстро охладить комнату в жаркий день. Однако иногда возникают ситуации, когда его нужно демонтировать. В некоторых случаях это сделать очень просто. Например, когда оборудование полностью вышло из строя и его не ремонтируют. При такой работе необязательно поддерживать герметичность основных узлов кондиционера.

Если кондиционер работает исправно, но его необходимо снять, принцип работы другой. Здесь главное следить за тем, чтобы в систему не попадала пыль и воздух. Если это произойдет, после установки и запуска устройства почти наверняка выйдет из строя компрессор. Считается, что основная причина этого — сложная конструкция вакуумного насоса.

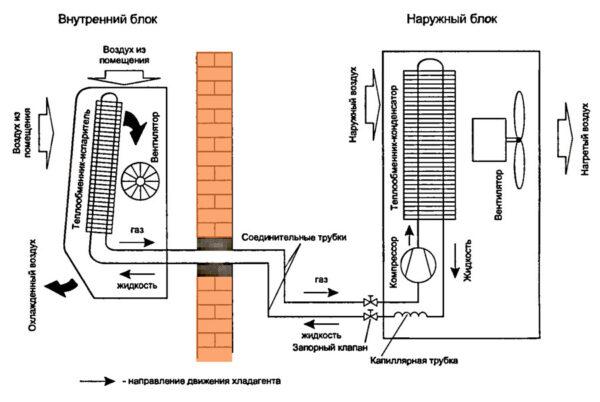

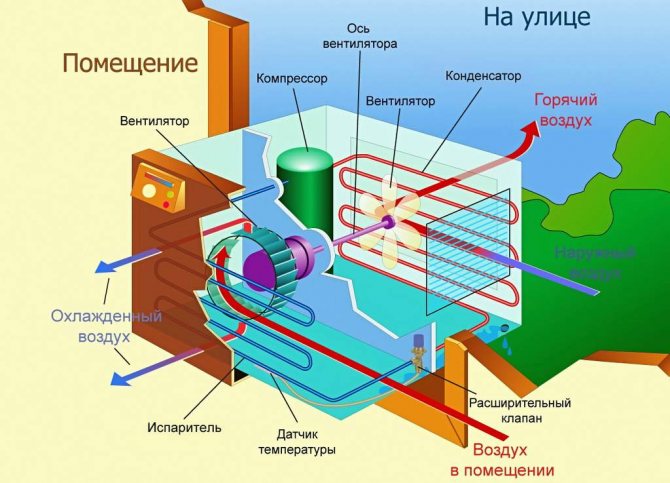

Принцип работы сплит-системы

это связано со свойствами фреона. Он очень текучий, очень холодный на входе в систему и очень горячий на выходе. Поэтому в кондиционере не используются обычные насосы или компрессоры. Дело в том, что их прокладки и сальники просто не выдерживают постоянной эксплуатации в условиях постоянных перепадов температур. Высокая герметичность вакуумного насоса достигается исключительно точной сборкой поверхностей движущихся частей и внутренних поверхностей камер. Это очень сложная и деликатная работа, так как даже самая маленькая царапина может привести к выходу компрессора из строя. Кондиционер может разбиться о ледяная крошка, которая образуется при попадании воздуха внутрь. В результате влага замерзает и может вызвать повреждение.

Чтобы избежать этих проблем, современные кондиционеры сразу заполняются инертным газом, который удаляется перед заполнением системы фреоном. Для этого используется вакуумный насос.

в меню

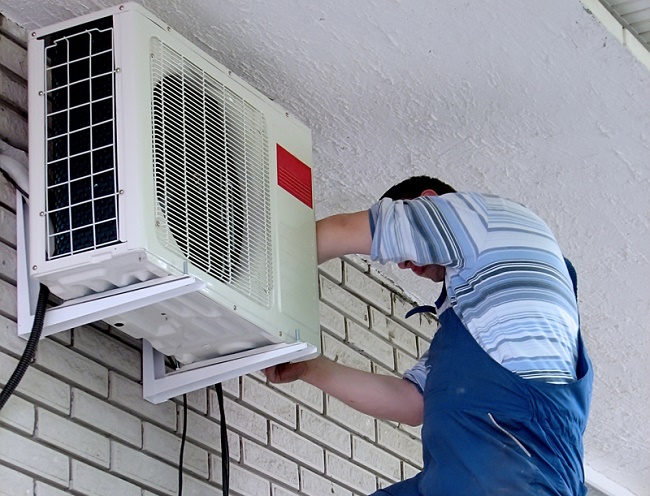

11.3 Снятие наружного блока

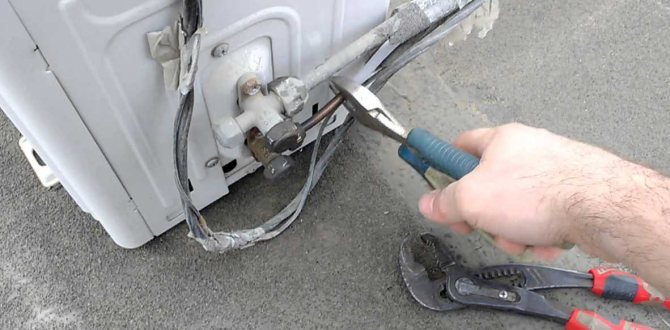

Слив охлаждающей жидкости, разбираем блоки. Но сначала нужно отсоединить трубы, для чего можно использовать один из двух способов.

Первый способ заключается в откручивании гаек, которыми трубы прикручиваются к арматуре. На их место ставятся специальные чехлы. Это сохранит трубы в целости, но эта процедура, скорее всего, приведет к попаданию воздуха внутрь компрессора.

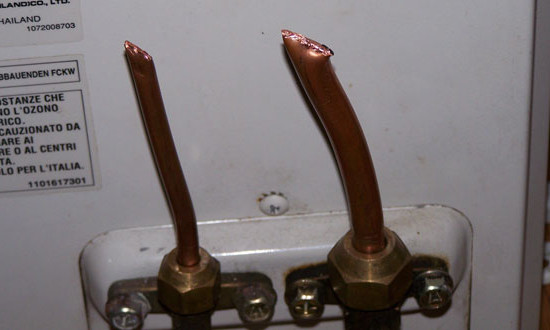

Второй метод состоит в том, чтобы оторвать от фитинга около 15 см трубы и отрезать ее боковыми ножами. Затем края нужно загнуть и зафиксировать в тисках. При использовании этого метода потребуется заменить тракт, но сама процедура выполняется быстро, а это значит, что воздух с пылью с меньшей вероятностью попадет в компрессор. Аналогичным образом отрежьте и закрепите трубу возле внутреннего блока, чтобы защитить испаритель.

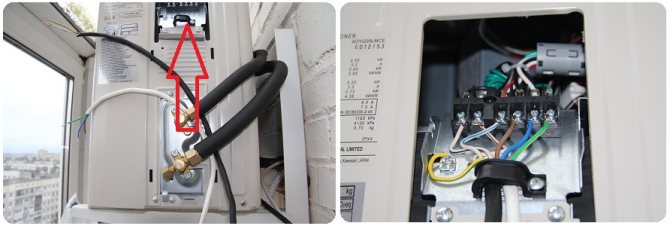

Кроме того, сигнальный и силовой кабели должны быть отключены от наружного блока. После этого можно открутить крепления и снять блок с кронштейна.

в меню

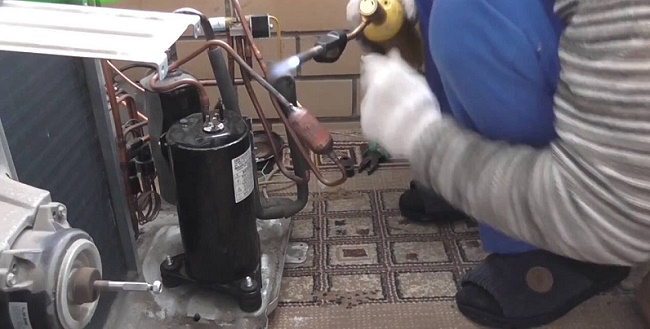

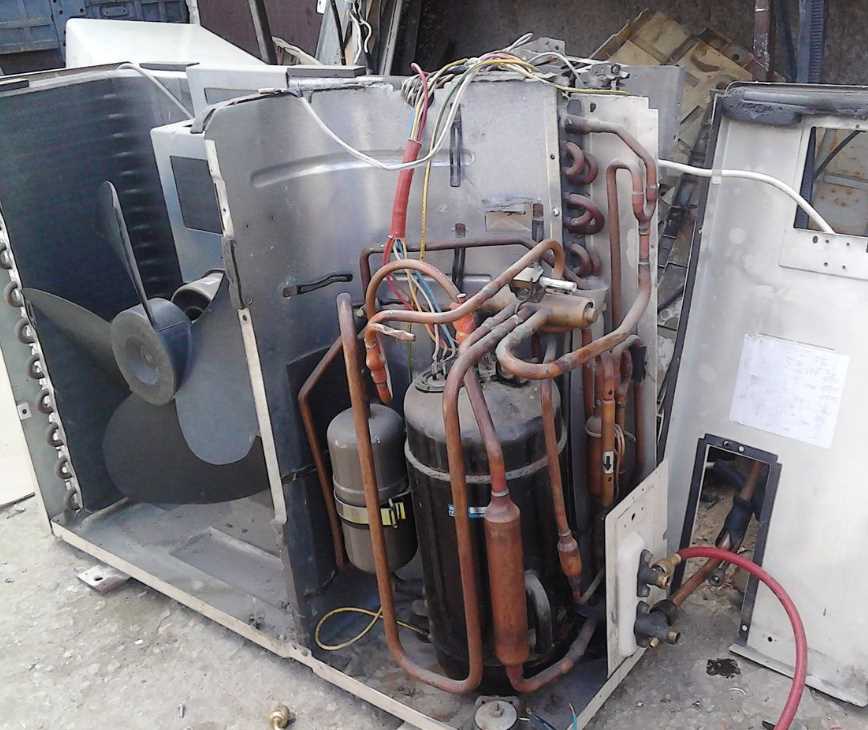

11.4 Снятие компрессора

Иногда наружный блок снимают для ремонта компрессора. Тогда действия по демонтажу выглядят иначе — охлаждающая жидкость полностью удаляется из системы. Чтобы обойтись без потерь фреона, его закачивают в баллон с помощью специальной станции, а летом можно выбросить в атмосферу.

На заметку! При разборке компрессора нет необходимости перекрывать трубы или закрывать вентили колпачками, потому что после установки нового рабочего компрессора наружный блок откачивается специальным насосом.

Работы по замене компрессора рекомендуется доверить специалистам, так как для их выполнения необходимо иметь большое количество профессионального оборудования: вакуумный насос, манометр, газовую горелку. Если пользователь желает выполнить эти действия самостоятельно, он должен:

• снимите защитный кожух с наружного блока;
• с помощью газовой горелки отсоединить форсунки от напорного и всасывающего патрубков;
• отключите электрический кабель;
• откручиваем и снимаем крепления, удерживающие вентилятор и конденсатор;
• снимаем конденсатор;
• снимаем крепеж и разбираем компрессор.

Теперь вы можете снять шкив с компрессора или заняться чем-нибудь еще. Установка нового компрессора производится в обратном порядке.

в меню

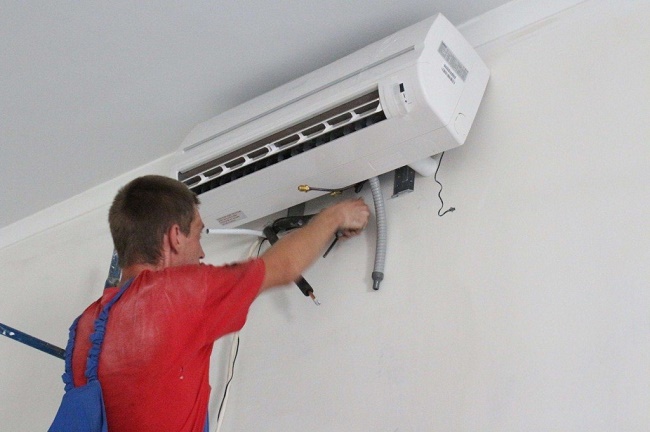

11.5 Снятие внутреннего блока

Для разборки внутреннего блока необходимо:

• снимаем защитные колпачки по инструкции, откручиваем крепеж, снимаем крышку корпуса;
• отключите шнур питания, отсоединив его от клемм, снимите с кондиционера;
• снимите сливной шланг и замените емкость, чтобы слить оставшуюся жидкость;
• отрезать, согнуть и затянуть медные трубы, как на внешнем блоке;
• отсоединить крепеж и снять блок с монтажной пластины;
• открутите шурупы, которыми пластина крепится к стене, и снимите ее.

в меню

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, снять его несложно: экономить фреон не нужно, герметичность компрессора, конденсатора и испарителя не важна.

Этого нельзя сделать при работающем кондиционере. И в этом случае главное, чтобы в систему не попадала пыль и даже воздух. В противном случае можно говорить о гарантированной мощности компрессора после установки и запуска кондиционера на новом месте. Причина в особенности устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие прокладки и кольца, используемые в обычных насосах и компрессорах, не выдерживают этих условий эксплуатации. Требуемая герметичность достигается благодаря чрезвычайно точной адаптации поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приведет к повреждению компрессора. И такая частица тоже может быть ледяной крупкой, образовавшейся при замерзании влаги в попавшем воздухе.

Поэтому новые кондиционеры продаются с инертным газом, который перед откачкой фреона откачивается вакуумным насосом.

При снятии кондиционера необходимо откачать фреон и отключить блоки. Это нужно сделать, чтобы пыль не попадала в систему вместе с воздухом. То есть там создается вакуум. И желательно оставить фреон полностью (или большую его часть), чтобы на новом месте было легче привести систему в порядок.

Подготовка

Для правильного снятия кондиционера требуется только манометрическая станция от профессионального оборудования, которое можно взять в аренду.

Остальные инструменты для каждого арендодателя:

• набор ключей гаечных и шестигранных;
• отвертки;
• труборезы или бокорезы;
• ручные кузнечные тиски;
• плоскогубцы.

Спуск фреона

Разобрать исправный кондиционер можно двумя способами:

1. Использование манометрической станции для сбора фреона во внешнем блоке.
2. Использование станции перекачки и сбора фреона, подключенной к специальному двухклапанному баллону. Станция имеет собственный измерительный коллектор и компрессор для перекачки жидкого или газообразного хладагента.

Первый способ более «экономичный», но его можно использовать только при включенном кондиционере — фреон транспортируется за счет штатного компрессора.

Второй способ универсален. Его также можно использовать зимой, когда кондиционер не включается из-за низкой наружной температуры. Преимущество этого метода еще и в том, что наружный блок будет откачан — в конденсаторе нет фреона. Что намного безопаснее при транспортировке на новое место. Но аренда такой станции и баллона обойдется дороже, чем обычный манометрический коллектор.

Сбор фреона во внешнем блоке

Со стороны кожуха наружного блока есть две штуцера, от которых отходят трубы:

• тонкий — для транспортировки жидкого фреона от конденсатора к испарителю;
• толстый — для закачки газообразного фреона в конденсатор.

Обе штуцеры снабжены запорной арматурой под заглушками. От газовой головки начинается веточка с ниппелем.

Сбор фреона в конденсаторе происходит в следующем порядке:

1. С фитингов и ниппеля снимаются защитные колпачки.
2. К ниппелю подсоединяется коллектор.
3. Включите кондиционер на максимум «холода».
4. Через несколько минут кран подачи жидкости закрывается, перекрывая подачу фреона в испаритель.
5. Давление контролируется манометром.
6. Когда стрелка покажет «-1 МПа», затяните вентиль подключения газа шестигранником и сразу выключите кондиционер (для чего требуется помощник) — при длительной работе на холостом ходу может выйти из строя насос компрессора.

Показание манометра «-1 МПа» означает, что весь фреон находится в конденсаторе, а внутри испарителя, в трубках и в компрессоре имеется технический вакуум.

Затем вы можете отключить блоки.

Распространенные ошибки

Иногда при самостоятельной разборке возникают ошибки, которые могут повлиять на технические характеристики при дальнейшей эксплуатации.

Ошибки включают:

1. Механическое повреждение обоих блоков при несоблюдении мер безопасности.
2. Падение наружного блока с большой высоты.
3. Порошок в открытых тубах.
4. В испарительную камеру может попадать атмосферный воздух, содержащий водяной пар.
5. Опасность переноски кондиционера, наполненного фреоном.
6. Возможность повреждения элементов при жесткой транспортировке изделия.

С задачей справится человек, внимательно прочитавший рекомендации по демонтажу кондиционера. Главное — соблюдать правила и запастись необходимым снаряжением.

Особенности работы в зимнее время

В холодную погоду закачать хладагент в конденсатор практически невозможно — масло становится очень густым, и при попытке подключить кондиционер в этой ситуации легко может возникнуть неисправность вентилятора. Такая ситуация не страшна для моделей кондиционеров, оснащенных специальным зимним комплектом. В комплектацию входит подогрев картера и выхлопа компрессора, а также замедлитель оборотов вентилятора.

Если у вас есть модель без этой установки, фреон можно перекачивать через манометрическую станцию ​​для сбора газа.

Эта станция соединена с клапаном измельчителя как измерительный коллектор.

Разборка канального кондиционера

Демонтаж системы раздельных каналов начинается с разборки воздуховодов. Работа начинается там, где решетки воздуховодов сообщаются с воздухом в холодных помещениях. После удаления каналов приступают к извлечению модулей внутреннего и внешнего оборудования. Включите кондиционер после закачки фреона в дорожный блок: удерживающие его вентили необходимо закрыть и заизолировать заглушками. После очистки системы шнур питания отключается.

Как освободить контур системы от хладагента

Чтобы выпустить хладагент из системного контура, действуйте следующим образом:

1. Переключить режим работы на воздух с улицы;
2. С помощью PU выберите индикатор самой низкой температуры, например 18C. Это поможет системе быстрее перекачать фреон в другой отсек. Подождите, пока дует холодный воздух;
3. Отвинтите колпачки бронзового цвета, закрывающие вентили подающего трубопровода;
4. Закройте вентиль к блоку с улицы и трубы тонким слоем. Для давно выпущенных шплинтов клапаны сдвигаются с помощью шестигранных ключей;
5. Присоедините манометр к выходу стороной с большим вентилем;
6. Подождите пару минут, чтобы фреон с улицы попал в контур. За процессом выхода фреона удобно наблюдать по стрелке, которая достигла нуля на манометре;
7. Подождите, пока пойдет теплый поток, и закрутите винт на широкой трубке. Отключите систему кондиционирования от сети. Говорят, что его включение расположено горизонтально с вертикальными закрывающимися створками;
8. Снова закрутите колпачки клапанов. Таким образом можно обеспечить безопасность наружного блока от проникновения частиц, которые будут мешать его работе. При отсутствии отдельных заглушек эти отверстия необходимо замотать изолентой.
9. Запустите систему в режиме вентиляции без использования компрессора. Поток кислорода удалит скопившуюся влагу. Затем необходимо обесточить систему.

Примечание! Если невозможно избавиться от труб, не повредив их, можно перекусить ими с помощью бокорезов. Медные трубы снимают на расстоянии двадцати сантиметров от арматуры. В конце обязательно расплющите и загните кончики.

Процедура отключения электрических цепей

Снять электрика с трубопроводом можно так:

• отсоедините корпус внутреннего блока и отсоедините электрические провода;
• отсоедините и снимите сливную трубку, открутите и снимите детали трубки фреона;
• затем переместите и снимите внутренний блок.

Вам будет интересно: Почему кондиционер или сплит-система не может обогревать

Анализ внешнего блока еще проще, но также:

1. Отсоедините электрические кабели. Вы можете перемаркировать его, переустановив систему быстрого сплит-системы, подключив их к клеммам за пару минут.
2. Отвинтите от штуцера трубку меньшего диаметра. Таким же образом снимите с другого фитинга большого диаметра.
3. Закройте слив и слейте воду, которая не была удалена во время работы продувочного кондиционера.

Этап первый: скачивание хладагента

Чтобы разобрать кондиционер без потери фреона, на наружном блоке на трубопроводе необходимо сначала найти два клапана. Снимите защитные колпачки и вставьте «пробковые» ключи (шестигранные) в пазовую часть фурнитуры.

Далее следует придерживаться следующего алгоритма действий:

1. Включите сплит-систему в «холодный» режим и установите максимальную температуру, ожидаемую для этого устройства.

2. Манометр должен быть подключен к тройнику на нагнетательном участке линии.

3. Через 10 минут работы кондиционера закройте вентиль на капиллярном контуре, по которому движется жидкий хладагент, и следите за показаниями измерительного прибора.

4. Как только манометр покажет меньше атмосферы, необходимо закрыть вентиль на участке трассы с трубами большого диаметра и при этом отключить компрессор, а затем и сам кондиционер от сети.

При отсутствии манометра разборку кондиционера с фреоновой защитой можно провести вовремя: штуцер на паропроводе необходимо закрыть через одну минуту после закрытия клапана на жидком фреоне. Конечно, такой процесс более рискованный: если форсунка закрывается поздно, компрессор может не выдержать, а если второй клапан закроется раньше, произойдет потеря фреона.

Таким образом, фреон разряжен в конденсатор, после чего внешний блок сплит-системы можно разбирать и разбирать.

Последствия неправильного демонтажа

Вот некоторые возможные последствия неправильной ручной разборки системы кондиционирования:

1. Нарушение герметичности контура охлаждения и утечка фреона. Устранение этой досадной ситуации потребует значительных финансовых вложений.
2. Загрязнение внутреннего контура системы пылью, проникновение влаги. Эти обстоятельства особенно влияют на работу компрессора и на работу кондиционера в целом. Поэтому убирать изделие под дождем и снегом невозможно.
3. Тяжелый наружный блок упал с высоты. Даже если изделие упадет с небольшой высоты, в большинстве случаев это приведет к его поломке и замене.
4. Механическое повреждение поверхности наружного блока и других элементов, которое может вызвать разгерметизацию контура. Даже малейшая трещина может вызвать утечку газа, а пыль и влага могут просочиться внутрь.

Посмотрите видео, как разобрать кондиционер

Основные разновидности снятия: с сохранением фреона и без него

Как снять или отодвинуть кондиционер от стены и не потерять фреон? Как уже было сказано выше, фреон довольно дорогой и его следует экономить при снятии кондиционера своими руками. Но если срок службы устройства большой и фреон необходимо заменить, то при перемещении его нельзя сохранить, а просто загрузить и утилизировать.

Если вы решили сэкономить на фреоне, последовательность снятия кондиционера следующая:

Читайте также: ТОП-7 лучших напольных газовых котлов российского производства + какой лучше выбрать

1. Снаружи сплит-системы устанавливаются сервисные клапаны с защитными колпачками, закрывающими специальные щели. Для доступа к прорезям необходимо снять заглушки и установить шестигранник в клапан на трубке, расположенной в нижней части устройства.

Удаление специальных шестигранных канавок

1. Теперь следует установить минимальную температуру охлаждения воздуха и перевести устройство в максимальный рабочий режим. Некоторые модели имеют турбо-опцию».
2. После активации расширенного режима работы клапан (с установленным шестигранником) необходимо затянуть. С этого момента система должна проработать не менее одной минуты, в течение которой весь фреон потечет на внешний блок.
3. После закачки фреона в наружный блок газовая магистраль перекрывается и прибор выключается. Следует помнить, что продолжение работы кондиционера в этом режиме при закрытых двух клапанах приведет к повреждению сплит-системы.
4. Откручиваем гайки крепления медных проводов, покрытые теплоизоляционным слоем, который также необходимо удалить. Теперь трубы аккуратно сложены и доступны через отверстие в стене.

При снятии внешнего диска требуется помощник

После выполнения всех вышеперечисленных операций можно переходить к непосредственной разборке кондиционера, которую лучше всего начать с разборки наружного блока.

очень важно помнить, что после снятия трубы необходимо загерметизировать. Часто для этого используют простой скотч, фольгу или изоленту. Более надежный способ — закрыть их простыми плоскогубцами. Если подойти к проблеме со всей ответственностью, то концы труб следует плотно закрыть с помощью кузнечных тисков, предотвратив тем самым проникновение влаги и пыли в камеру испарения.

Перекачка фреона в зимнее время

Непростая задача перекачки хладагента может усложняться в холодное время года, когда кондиционер не включается. Компрессорное масло густеет и не может работать плавно. Если прибор оснащен «зимним комплектом», который позволяет прибору работать на охлаждение даже при температурах ниже нуля, проблема может быть легко решена путем включения нагревательных устройств, расположенных в компрессоре и нагнетательном картере. После 10 минут нагрева можно запускать систему кондиционирования на охлаждение и откачивать фреон, следуя приведенным выше рекомендациям.

Если нет зимней системы отопления, для сбора хладагента можно использовать манометрическую станцию. Подключается по тому же принципу, что и коллектор. Там перегоняют фреон для транспортировки.

О способах и трудностях демонтажа своими руками

Как правило, владельцы частных домов и квартир устанавливают 2 типа кондиционеров: моноблочные (мобильные) и сплит-системы. С первым особых проблем нет, так как в таких моделях все основные элементы заключены в единый кожух, и для перемещения агрегата достаточно просто отсоединить воздуховод.

Разборка мобильной версии заключается в отсоединении воздуховода

Сплит-система состоит из двух секций, расположенных внутри и снаружи дома. Они связаны между собой двумя линиями, по которым циркулирует хладагент — фреон в различных агрегатных состояниях. Через медную трубку небольшого диаметра он течет в виде жидкости от внешнего блока к внутреннему. Газообразный хладагент течет в противоположном направлении по большому диаметру трубы. Таким образом, возникает ряд трудностей, которые поджидают несведущего пользователя, когда он попытается разобрать самостоятельно:

1. Полная или частичная потеря фреона в результате неквалифицированного отключения основных труб.
2. Попадание влажного воздуха в трубы и теплообменники. Если сплит-система установлена ​​неправильно в другом месте, несжимаемая влага попадет в компрессор и может повредить его.
3. Медные трубы забиты при снятии со стены и при транспортировке. Влага или песок в контуре фреона — это быстрая смерть компрессора.
4. При отсоединении магистралей от патрубков внутренней секции возможно случайно закатать приваренные к ним резьбовые валики.
5. Отсоединение силовых кабелей без маркировки на клеммах, к которым они были подключены, создает путаницу в процессе переустановки.
6. Слишком короткий отрезок сливной трубы, ведущей к конденсату наружу.
7. Потеря винтов и других мелких деталей при транспортировке, которые не были отремонтированы после разборки.

Сплит-система состоит из двух секций и коммуникаций между ними

Разобрать внутренний и внешний блок можно тремя способами:

• несложная разборка с выбросом хладагента в атмосферу;
• с сохранением фреона в системе по «глазному» методу»;
• с использованием специального оборудования, позволяющего полностью сэкономить хладагент в контуре.

Последний метод дает наилучшие результаты, хотя все три применимы в определенных обстоятельствах. Чтобы не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись со способом хранения фреона.

[spoiler title=»Источники»]

• https://tdspecelektrod.ru/klimaticheskaya/kak-snyat-kondicioner.html
• https://kakpostroit.su/rukovodstvo-po-demontazhu-kondicionera-svoimi-rukami-s-soxraneniem-freona/
• https://kupi-krasku.ru/remont-i-strojka/kak-razobrat-kondicioner.html
• https://TechnoSova.ru/klimaticheskaja-tehnika/kondicioner/demontazh/
• https://DJvProject.ru/remont/kak-snyat-kondicioner-bez-poteri-freona.html
• https://uteplimvse.ru/interesnye-stati/kak-demontirovat-kondicioner-svoimi-rukami-s-soxraneniem-freona-i-bez-soxraneniya-freona-poshagovaya-instrukciya.html
• https://AeroClima.ru/kondicionirovanie/kak-snyat-konditsioner-svoimi-rukami/
• https://VentingInfo.ru/sistemyventilyacii/kak-snyat-konditsioner-svoimi-rukami-poshagovaya-instruktsiya-po-demontazhu
• https://stroy-podskazka.ru/split-sistemy/demontazh/
• https://morrozko.ru/kak-demontirovat-konditsioner-bez-poteri-freona/
• https://RezkaDecor.ru/seti/kak-snyat-kondicioner-bez-poteri-freona.html
• https://rulandia.ru/comfort/appliances/demontaz-split-sistemy-svoimi-rukami-posagovyj-instruktaz.html
• https://oboiman.ru/ingeneer/kak-snat-kondicioner-samostoatelno-bez-poteri-freona-rukovodstvo-po-demontazu-svoimi-rukami.html

[/spoiler]
