Как разобрать стиральную машину: инструкция и 23 видеопримера

Чем разборка горизонтальной машинки отличается от вертикальной?

Схемы разборки машин с разной нагрузкой отличаются типами крепежа, болтов и других мелких точек. Процесс извлечения сломанных деталей из самого корпуса практически такой же. Мы делаем универсальные инструкции по ремонту любого оборудования, поэтому опускаем лишние нюансы.

В конце материала видео с разборкой разных моделей автомобилей — посмотрите их, чтобы разобраться в тонкостях «в картинках» «бесплатно» и повторить все своими руками в домашних условиях.

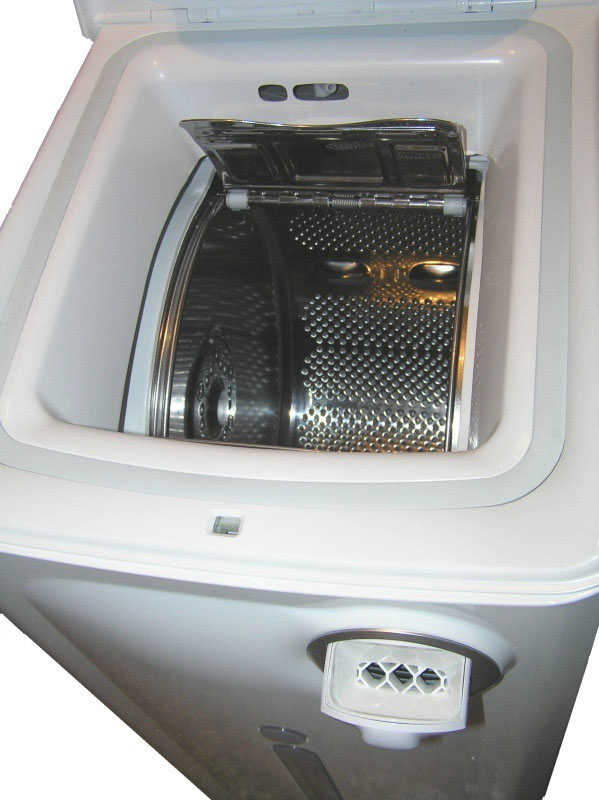

Произвольное открытие створок загрузочного люка во время работы

Обычно это возможно из-за разбалансировки барабана стиральной машины. Если в такой ситуации передние машины начнут сильно вибрировать, то та же проблема с вертикальными может привести к гораздо более серьезным последствиям.

Открытые двери просто могут касаться только нагревательного элемента, который обязательно выведет его из строя. Барабан заблокирован и может быть поврежден (как сам, так и бак, в котором он установлен). Повреждение барабана и бака может привести к необходимости их полной замены, и тогда вы должны подумать: не проще ли поменять всю машину?

Но это крайности, не будем думать о зле. В общем, если проблема ограничилась поломкой нагревательного элемента, это не самая большая проблема. Он легко заменяется, и процесс выполняется так же, как и в интерфейсных машинах.

Даже поврежденный приводной ремень легко заменить на новый. Но подшипники могли выйти из строя. Для стиральных машин с загрузкой сверху замена подушек немного отличается от аналогичного процесса для машин с фронтальной загрузкой.

Другое: Как отремонтировать стиральную машину своими руками

Как разобрать стиральную машину — особенности разбора брендовых приборов

Самсунг

В машинах Samsung лоток для загрузки пыли удерживается двумя саморезами. Нагревательный элемент в Samsung расположен под передней крышкой в ​​нижней части бака.

См. Также: Как помыть новый холодильник перед первым использованием. Народные средства и бытовая химия

Аристон

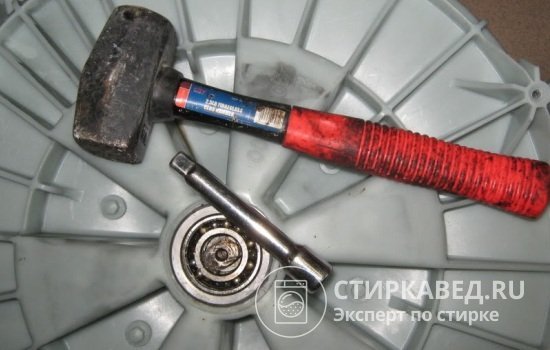

Самая большая неприятность для Аристон — сальники и подшипники. Производитель постарался сделать этот агрегат непригодным для ремонта, хотя для умелых рук нет ничего невозможного.

Баки Ariston прочные, и для замены сальников вам понадобится зенковка или пила (по металлу или пластику).

Аристон в разобранном виде

Атлант

Барабан в Атланте удобнее всего вытаскивать через верх, предварительно сняв противовес и сняв верхнюю панель управления. Барабан здесь складной (две половинки скреплены болтами, что очень удобно при ремонте).

Электролюкс

Передняя панель Electrolux съемная и обеспечивает доступ ко всем основным компонентам.

Для ремонта и замены подшипников и сальников необязательно разбирать весь бак, так как они расположены на съемных стойках.

LG

Чтобы снять переднюю панель с LG, нужно открутить крышку люка, а затем снять хомут. Удерживается хомутом, стянутым в одном месте винтом. Этот винт можно найти, если приподнять край зажима отверткой и двигать по кругу.

Чтобы облегчить извлечение барабана, сначала с него снимается верхний груз.

Indesit

Задняя стенка Indesit представляет собой небольшую овальную панель, закрепленную на 6 болтах. А верхняя крышка вставляется в пазы, для ее снятия нужно открутить 2 болта, а затем потянуть деталь на себя, не приподнимая.

Нагревательный элемент под баком, легкий доступ к нему открывается через заднюю часть устройства. Весовая нагрузка в Indesites располагается в двух местах: над и под резервуаром.

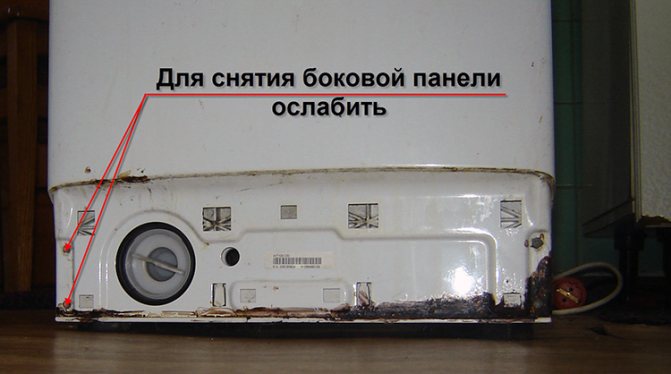

Снятие боковой панели в стиральных машинах Indesit

Bosch

В комплект стиральной машины Bosch входит специальный ключ, который находится в цокольной панели. Сзади также есть сливной насос (в левом нижнем углу).

Инструменты

Прежде всего, необходимо обеспечить достаточно места и хорошее освещение. Машину нельзя разобрать без инструментов. Следует отметить, что производители используют разные производственные решения.

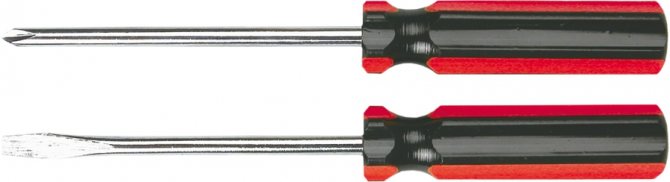

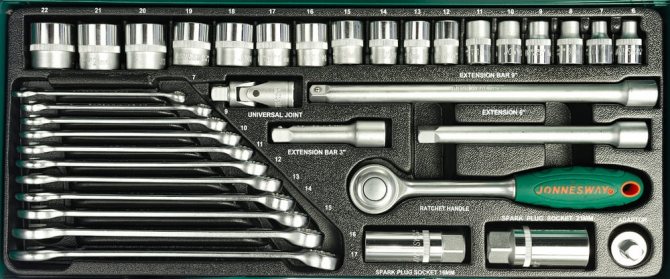

Набор инструментов

Стирайте обувь в стиральной машине

Поэтому будем рассматривать универсальное целое. Позволит разобрать любую машину. Список:

1. Торцевой ключ с трещоткой. Размер — 10 и 13.
2. Отвертки — T10, T15, T20, PH1, PH2, SL 2-20 шлицевые.
3. Набор ключей с храповым механизмом — от 5,5 до 13.

1. Фонарь.
2. Плоскогубцы.
3. Плоскогубцы с круглым носом.
4. Кусачки.

Инструменты, которые вам нужны

Мнение эксперта

Занимаюсь ремонтом бытовой техники. Многолетний опыт ремонта стиральных и посудомоечных машин.

Задайте важный вопрос! Рекомендуется фотографировать все этапы работы, а также детали крепления к меню

Протечки, которые можно устранить без разборки корпуса

Все следующие типы утечек можно устранить без разборки корпуса машины:

• Негерметичен выпускной фильтр. В этом случае необходимо проверить состояние прокладки, а также проверить герметичность фильтра. Если сливной фильтр высох, перейдите к верхней крышке.
• Деформация / износ верхнего уплотнителя двери. Если под автомобилем образовалась лужа, давайте сначала проверим и отремонтируем именно этот резиновый уплотнитель. При снятии панели управления с автомобиля можно заметить налет на кузове ржавчины.

Такая потеря может вызвать серьезные проблемы, такие как ремонт или замена дорогих деталей. Поэтому мы устраняем убыток в кратчайшие сроки.

В этом случае менять всю прокладку не нужно, а только поставить резинку на место протечки. В результате уплотнение немного приподнимется, а значит, герметичность восстановится.

Следует отметить, что разборка панели управления — довольно простая задача. Для этого откручиваем винты по бокам.

Следующим этапом проверки является снятие боковых панелей. Для этого откручиваем винты, расположенные на задней стенке. Далее нужно немного оттянуть нижний край, а затем сдвинуть его вниз и назад. После снятия боковых панелей можно снимать переднюю. Ведь доступ к саморезам, которыми крепится передняя стенка, будет. В результате у вас будет доступ к внутренним компонентам машины. Далее ищем утечки внутри стиральной машины.

1. Проверьте подключение водяного шланга к заправочному клапану. Если соединение ненадежное, проводим ремонт своими руками: разбираем шланг, смазываем силиконом, затем ставим обратно в исходное положение и затягиваем хомут. Далее проверяем целостность всего резинового шланга.
2. Осматриваем резиновый шланг, подключенный к бачку стиральной машины. При наличии следов разводов проводим ремонт: разбираем патрубок, герметизируем силиконом и затем устанавливаем на старое место.
3. Проверьте герметичность сливного шланга и сливного патрубка. При наличии следов разводов проводим аналогичные ремонтные действия.
4. Также следует проверить состояние резиновой манжеты, расположенной вверху. Проверяем крепление зажима, удерживая его.
5. Проверить бачок на герметичность. Винты, которыми крепится резервуар, со временем могут ослабнуть. В этом случае мы их затягиваем, но не слишком сильно, чтобы они не разрушились. Небольшая дыра может появиться и в корпусе бака автомобиля. Его следует тщательно сварить.

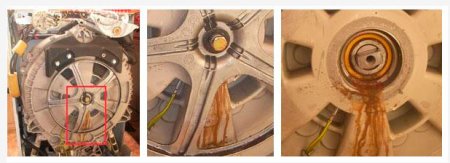

6. Вода также может вытекать из-под уплотнения подшипника барабана. В этом случае, скорее всего, тоже заменим подшипник.

Как подготовиться к разборке

Обесточьте аппарат

Никогда не разбирайте стиральную машину во время ее работы. Это повредит машину и, в первую очередь, ее хозяина.

Отключите подачу воды

Отключаем подачу воды к машине, а также сливной шланг от крана воды к сливу. И слейте остатки воды.

Приготовьте эти инструменты

• сервисный крючок;
• ключи диаметром 8, 9, 19;
• плоская отвертка;
• отвертка Филлипс;
• кусачки или плоскогубцы, необходимые для фиксации зажимов;
• строительные фрезы;
• плоскогубцы с изолированными ручками;
• изогнутые плоскогубцы (чем-то похожи на плоскогубцы).

Записать последовательность разборки

Мы рекомендуем вам записывать или снимать процесс разборки, это сэкономит вам много времени в будущем, когда вы начнете сборку стиральной машины.

Читайте также: Что произойдет, если заморозить яйца — 7 необычных уловок, облегчающих жизнь домохозяйкам

Подготовка к разборке

Прежде чем приступить к разборке стиральной машины с вертикальной загрузкой, технический специалист должен быть подготовлен к ремонтным работам.

Устройство необходимо отключить от сети, а также от канализации и водопровода и перенести в просторное помещение, где его будет удобно разобрать. Рядом следует поставить один-два больших стола, на которых будут размещены снятые части и части тела.

Далее нужно собрать необходимый инструмент. Чтобы разобрать вертикальную стиральную машину, вам потребуются:

• крестообразные и шлицевые отвертки,

• набор ключей с храповым механизмом,
• набор головок с храповым механизмом,

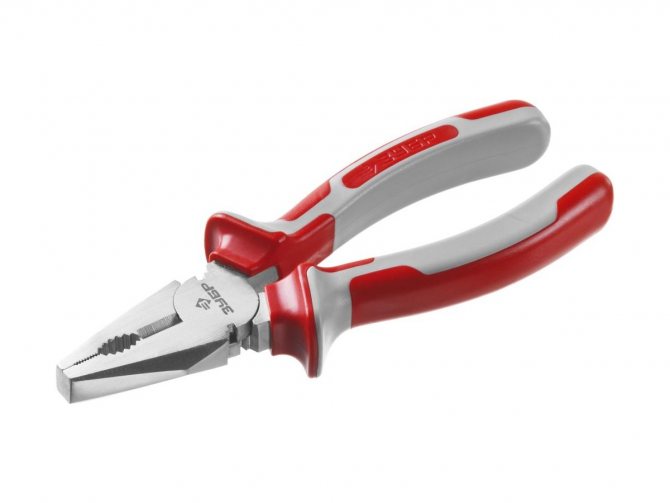

• плоскогубцы,

• кусачки,
• фонарь,

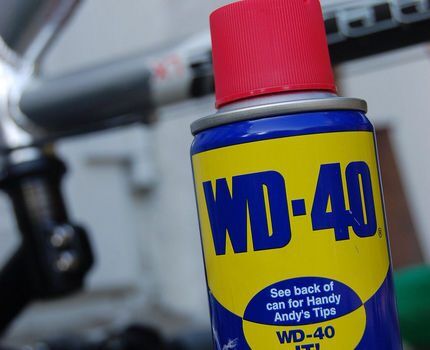

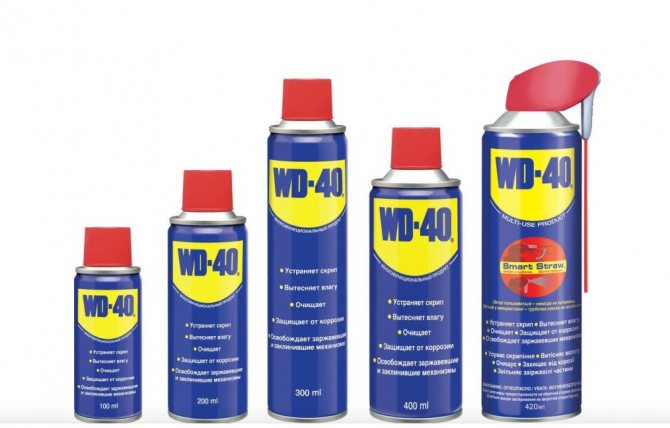

• WD-40.

также необходимо подготовить емкость для слива воды, оставшейся внутри машины, и сухих тряпок.

Во время разборки рекомендуется перед отсоединением сфотографировать каждую съемную часть, особенно проводку. Это позволит не ошибиться при последующей сборке стиральной машины и не усугубить ситуацию.

Виды протечек, устраняемые без разборки корпуса

— Выхлопной фильтр негерметичен. Что ж, тут все ясно — нужно проверить герметичность установки фильтра и состояние прокладки. Конечно, чистка не помешает. Если фильтр высох, перейдите к верхней крышке вертикальной стиральной машины.

— Резиновый уплотнитель верхней дверцы изношен или деформирован. Если под стиральной машиной образовалась лужа, первое, что нужно проверить, — это состояние этой прокладки. Если снять панель управления автомобилем, на кузове сразу же будет виден прочный налет ржавчины.

Это означает, что вода, проходящая через верхнюю дверцу, не задерживается резинкой и может попасть под панель управления или в дверной замок. Конечно, такая течь может привести не только к банальной луже под автомобилем, но и к гораздо более серьезным проблемам, связанным с ремонтом или заменой дорогих деталей или блоков. Пока до этого не дошло, необходимо срочно ликвидировать течь.

Кроме того, нет необходимости заменять всю прокладку целиком. Обычно на место протечки достаточно положить резину, которая немного приподнимет уплотнение и герметичность восстановится. Следует добавить, что снятие панели управления не вызовет особых трудностей: достаточно открутить винты, крепящие ее по бокам.

Теперь, чтобы дополнительно проверить вертикальную стиральную машину, вам нужно будет снять ее боковые панели. Для этого достаточно открутить шурупы на задней стенке, на которой они закреплены, слегка потянуть за нижний край и сдвинуть его вниз и назад.

После снятия боковых стенок появляется возможность снять переднюю. Доступ к крепящим винтам открыт. Снимать ли переднюю панель или нет, зависит от цели разборки корпуса камеры. Таким образом, мы получили доступ к внутренним компонентам автомобиля. Продолжаем проверять герметичность уже внутри машины.

• Проверяем надежность подключения водопровода на заправочном кране. Если есть следы влаги, снимите трубку, покройте ее силиконом и установите на место, затянув зажим. Затем мы проверяем целостность всего резинового шланга до точки, где он достигает верхней части машины. Если все высохло, поищем другую причину.
• Рассмотрим резиновый шланг, подключенный к баку автомобиля. Если есть следы пятен, удалите их снова, заклейте силиконом и верните в исходное положение.
• Теперь настала очередь выхлопной трубы и выхлопной трубы. Все действия аналогичны: проверяем и, если есть убыток, устраняем его.
• Не забудьте про резиновую манжету сверху. Вы должны убедиться, что он не поврежден и что зажим, удерживающий его, надежно закреплен.
• Бак мог протечь напрямую. Возможно, винты, которыми он соединен, ослаблены и их необходимо подтянуть. Здесь, как говорится, без фанатизма. Важно не уменьшать их полностью. Если в корпусе бака образовалось небольшое отверстие, его можно аккуратно приварить.
• Со временем вода может вытечь из-под масляного уплотнения подшипника барабана. А это обязательно приведет к необходимости замены подшипника. Как это делается, мы увидим чуть позже.

Что ж, вроде бы терять нечего. Перейдем к другой проблеме, присущей только стиральным машинам с вертикальной загрузкой.

Как разобрать стиральную машинку: инструкция

Ниже представлена ​​процедура разборки стиральной машины на ее «внутренности»: барабан, мотор, ремень, помпу, подшипники и так далее. Строго следуйте предоставленным инструкциям. Если что-то пошло не так, просмотрите все пункты — возможно, вы что-то упустили.

Демонтируем верхнюю крышку

Чтобы снять верхнюю панель, переместитесь к задней части блока и открутите два самореза. Когда крышка больше не держится, возьмитесь за панель и потяните ее на себя. Делайте все аккуратно, чтобы ничего не повредить.

Снимаем заднюю панель

Отодвинуть панель в сторону. Он фиксируется защелками, поэтому сложностей здесь возникнуть не должно. Если не поддается, слегка отогните защелки отверткой. Главное — не переборщить.

Убираем блок управления

Возьмите отвертку и осторожно открутите болты передней лицевой панели в верхней части лицевой панели. Открутите блок управления на 90 градусов и осторожно снимите его с креплений. Используя крючок для обслуживания, надежно прикрепите панель к боковой стороне стиральной машины.

Снятие передней (сервисной) панель

Перед разборкой не забудьте вынуть поддон для пыли: сначала выньте контейнер, затем открутите болты, которые его удерживают. Затем отсоедините переднюю панель с помощью отвертки с плоским жалом. Сбоку, снизу, спереди нужно открутить болты.

Снять центральную панель

Просто открутите винты, удерживающие эту часть машины, и полностью вытяните ее.

Читайте также: Сколько можно хранить фарш в холодильнике и морозилке

Тонкости разборки машинок разных брендов

Стиральные машины разных производителей обычно похожи и выполняют одинаковый набор основных функций. Однако есть существенные отличия в конструкции агрегатов и расположении внутренних рабочих частей.

Во многих популярных моделях стиральных машин ТЭН расположен спереди. Чтобы получить к нему доступ, просто снимите переднюю крышку и осторожно снимите деталь для последующего ремонта, замены или очистки

Для правильной разборки очень важно знать конкретные уникальные характеристики ремонтируемой модели. Так что работа будет легкой и можно будет без проблем попасть в зону разлома.

Шаги разборки машинок Samsung

Домашние стиральные машины Samsung легко разбираются. Емкость для загрузки порошка удобно расположена и удерживается всего двумя саморезами. Рабочий нагревательный элемент находится на дне бака прямо под передней крышкой и до него нетрудно добраться.

Если дверца стиральной машины Самсунг не открывается, проблему следует искать в модуле управления. Самостоятельно справиться с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам сервисного центра

Компания Samsung познакомит вас с пошаговым руководством, приведенным в статье, которую мы рекомендуем, подробно с ремонтом стиральных машин марки Samsung.

Нюансы починки моделей от Ariston

В продукции Ariston чаще всего выходят из строя подшипники цистерны и сальники. Дизайн модели продуман таким образом, что данный агрегат не подлежит ремонту. Но преград для умелых и опытных домашних мастеров нет.

Для замены сальника весь бак развальцовывают или распиливают ножовкой. Нет другого способа восстановить детали, кроме, конечно, покупки нового бака и его установки в сервисном центре компании.

Поврежденный двигатель в технике Аристон — не редкость. Чтобы исправить это, нужно открутить болты, снять заднюю часть корпуса, а затем снять сборку. Если после диагностики выяснится, что товар не подлежит ремонту, необходимо будет купить новый и заменить старый

Модели стиральных машин марки Ariston последнего поколения оснащены приборами самодиагностики, которые значительно ускоряют процесс поиска неисправности. Коды неисправностей и ошибок в работе выделены на плате, указывая на существующую или надвигающуюся проблему. Их расшифровка поможет понять, что и как нужно исправить.

Порядок разборки стиралок Atlant

Аппараты марки Атлант практически спроектированы и подлежат ремонту. В начале разборки необходимо снять противовес, а затем снять внешнюю панель управления. Барабан в этих моделях состоит из двух половин, стянутых болтами, поэтому любую рабочую часть можно заменить в кратчайшие сроки.

В моделях Атлант есть встроенная система самодиагностики. В случае неисправности электроника отображает соответствующую информацию. Организаторы могут прочитать сообщение, проверить документацию и определить, как решить проблему

Специфика машинок марки Electrolux

Автомобили Electrolux очень надежны и редко выходят из строя. Десять лучших продаж стиральных машин Electrolux будет представлена ​​нашей оценкой. Лицевая панель снимается элементарно и дает немедленный доступ ко всем основным узлам и деталям.

Рабочие подшипники и уплотнения размещены в отдельных съемных подшипниках. Для их замены не обязательно полностью разбирать барабан.

Если в стиральной машине Electrolux не крутится барабан, скорее всего, повреждены щетки, приводной ремень, мотор или плата управления. Вы можете сами поискать проблему, но мастера сервисного центра сделают это быстрее и на высшем профессиональном уровне

Демонтаж панели управления стиральной машины

При снятии панели управления необходимо снять кювету для моющих средств. В большинстве пишущих машинок нужно нажимать пальцем на выделенную область в центре кюветы для моющих средств.

Удаление лотка

С помощью отвертки Phillips открутите винты, которыми кювета для моющих средств крепится к передней панели.

Отвинтите лоток

Затем, удерживая панель с правой стороны рукой, переместите левую сторону панели на 90 градусов, пока панель полностью не отсоединится от правой стороны крепежного механизма.

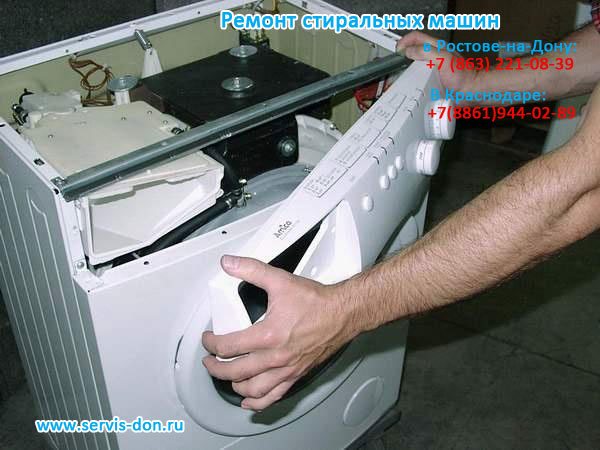

Снимите переднюю панель со стиральной машины

Отсоедините переднюю панель стиральной машины от собаки

Следующая операция проводится с помощью сервисного крючка, необходимо повернуть панель стиральной машины на 180 градусов и сдвинуть панель к боковой стенке.

Вставляем длинный конец крючка в проем ящика и прикрепляем короткий конец к боковой стенке машинки.

Так должна выглядеть верхняя пристыкованная панель

Вот так должна выглядеть пристыкованная панель снизу

Вот как должна выглядеть закрепленная панель справа

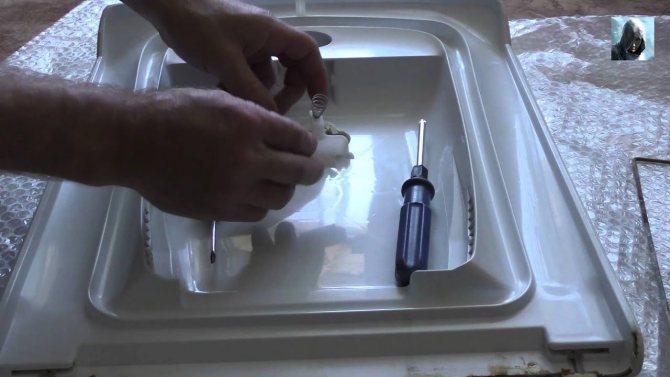

Если нужно отремонтировать крышку

В некоторых случаях для ремонта необходимо демонтировать крышку стиральной машины Indesit. Разобрать элемент достаточно просто. Поставьте крышку на ровную поверхность и действуйте следующим образом:

Читайте также: Ошибка расшифровки F23 (E23) в стиральной машине Bosch и как ее исправить

• вынуть пылесборник;
• нажать на защелку, вытащить кнопку;



• откручиваем два болта;
• переверните крышку, вытащите ручку;
• освободить защелки по периметру двери;
• разделите панель пополам.

Разобрав крышку, можно отремонтировать или заменить вышедшие из строя элементы. Кроме того, не лишним будет очистить деталь от мусора, грязи, налета, осмотреть комплектующие на предмет коррозии. Сборка выполняется в обратном порядке.

Разбор деталей стиральной машинки

Люк

Максимально откройте люк. Вы увидите два болта, которыми дверца центрифуги крепится к центральной панели. Открутите их. Когда вы закончите со вторым болтом, поддержите сам барабан, чтобы он не упал.

С правой стороны откручиваем болты крепления УБЛ и осторожно вытаскиваем на себя. Теперь откройте разъем.

Если дверь или замок не открываются, читайте здесь.

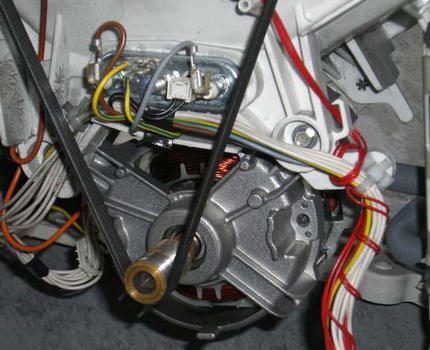

Мотор

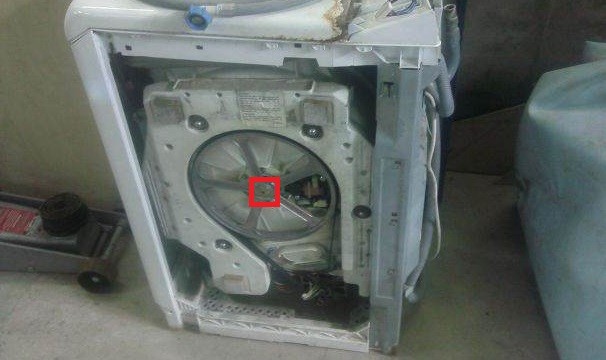

Сначала снимаем приводной ремень. Его легко найти. Он работает от шкива на барабане к двигателю. Снимите все кабели к двигателю и баку, затем к двигателю.

Амортизаторы и бак

Чтобы снять бачок, сначала снимите амортизаторы и пружины. Откручиваем амортизаторы и снимаем пружины, удерживающие конструкцию в весе. Извлеките сам резервуар.

Читайте также: Почему застревает замок на входной двери

Как заменить и отремонтировать амортизаторы на стиральной машине своими руками: пошаговая инструкция

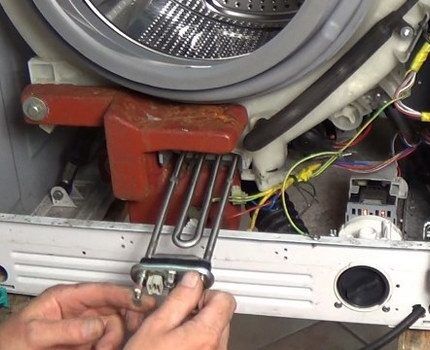

ТЭН

Водонагреватель расположен сзади в нижней части машины. Чтобы снять ТЭН, открутите крепежную гайку в центре. Видите шпильку? Надавите на нее, чтобы она вошла. Возьмите отвертку с плоским жалом, подденьте нагревательный элемент и вытащите его. Делайте все аккуратно, не повредив деталь.

Инструкция по проверке и замене ТЭНов — водонагревателей для стиральных машин

Противовесы

Эти замки расположены спереди или сзади и удерживают машину, чтобы она не висела слишком сильно во время стирки. Их снимают откручиванием длинных болтов, на которых они закреплены.

Шланги и проводка

Первая трубка, которую нужно удалить, — это трубка от впускного клапана. Вам понадобятся плоскогубцы. Возьмите их и сложите зажим, которым крепится трубка. Затем снимите саму трубку вместе с зажимом.

То же самое проделайте со шлангом, идущим к реле давления: ослабьте хомут, отсоедините шланг, хомут и манжету. Также отсоедините шланги от бака.

С нитками тоже все просто. Отсоедините их, вытащив из соответствующих канавок.

Разборка стиральной машинки и ее последующий ремонт

Коды ошибок, которые отображаются на дисплее многих стиральных машин, помогут вам точно определить, что именно вышло из строя.

Если в вашей машине таких зацепок нет, то «симптомы» поломок при стирке, а также осмотр «внутренностей» стиральной машины и знание некоторых тонкостей покажут вам истинную причину поломки.

Допустим, чтобы понять, что подшипники готовят сталь к поломке, нам нужно открыть дверцу люка и рукой поднять барабан. Если есть люфт, значит проблема действительно в подшипниках.

Вот несколько распространенных неисправностей и способы их устранения.

Главные советы по обслуживанию старого автомобиля

Руководство вашего автомобиля обычно содержит график технического обслуживания для определенных вещей. Следуйте рекомендациям производителя. Это поможет продлить срок службы вашего автомобиля.

См. Также: Смазка подшипников с уплотнениями: методы и советы экспертов

Вот краткий список:

• Регулярно меняйте масло и масляный фильтр.
• Держите все жидкости заполненными должным образом.
• Чаще меняйте свечи.
• Заменить охлаждающую жидкость.
• Проверить тормозную жидкость.
• Используйте шины и диски, рекомендованные производителем автомобиля.
• Проверяйте давление в шинах раз в месяц и перед длительными поездками.
• Не забудьте запаску, проверьте давление внутри нее.
• Не забудьте при необходимости выполнить другое техническое обслуживание, рекомендованное производителем автомобиля.

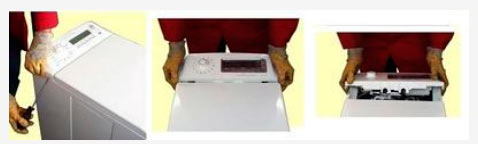

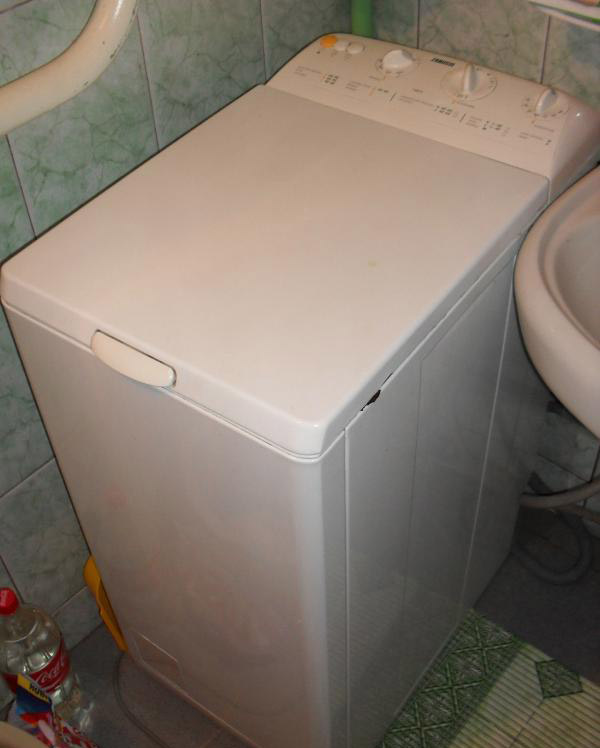

Особенности разборки агрегатов с вертикальной загрузкой

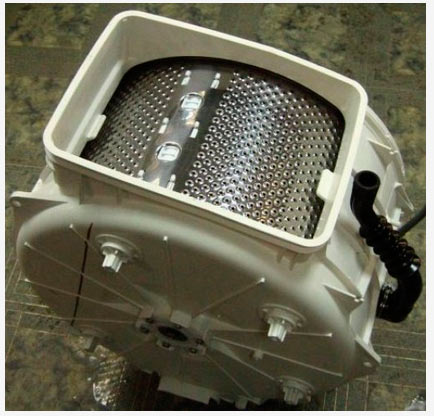

Большинство деталей стиральных машин с верхней загрузкой такие же, как и у моделей с фронтальной загрузкой: бак, корзина, мотор, амортизаторы и т.д.

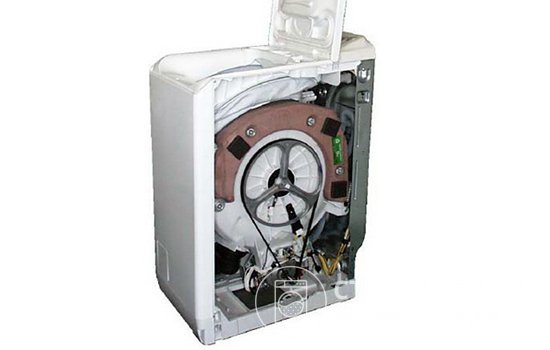

На фото устройство стиральной машины с вертикальной загрузкой

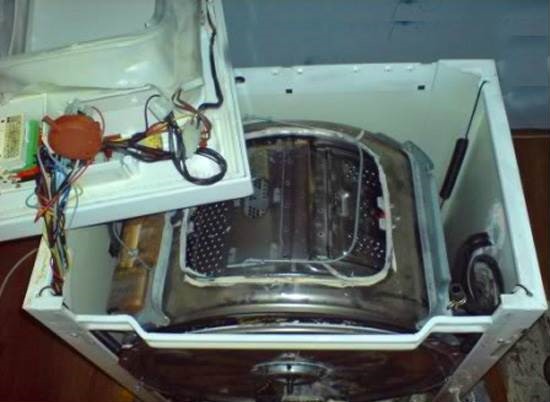

Чтобы разобрать такой агрегат, вам также потребуется снять боковые панели корпуса и верхнюю крышку, но начинать нужно с панели управления. Болты, удерживающие деталь, расположены по бокам, а в некоторых моделях она фиксируется на специальных защелках. В этом случае панель можно снять отверткой и аккуратно сдвинуть, отсоединив провода. Под деталью находится плата управления, которую тоже нужно разобрать.

Затем снимите верхнюю крышку (ее крепления обычно находятся под панелью управления) и боковые панели и осторожно отсоедините суппорт от барабана.

Дальнейшие действия будут заключаться в последовательном снятии всех деталей. Подшипники стиральной машины с верхней загрузкой расположены по обеим сторонам барабана.

Не забывайте, что инструкция по эксплуатации вашего агрегата содержит схему расположения всех деталей и их креплений. Не торопитесь, действуйте осторожно, и у вас все получится.

Решение проблемы с активатором

Некоторые проблемы вызваны неисправным активатором в автомобиле. Утечки могут возникнуть из-за неправильного подключения оборудования или износа уплотнительных колец и различных резин. Но не ожидайте себя. Важно начать с понимания, что такое активатор.

Это подвижный элемент, за счет вращения которого происходит стирка. Нарушение подвижности приводит к остановке рабочего процесса. Иногда срабатывает тепловое реле, и машина просто отключается. Перед тем, как проводить ремонт, необходимо ознакомиться с основными проблемами, вызванными активатором. Также необходимо понимать, как решать такие проблемы.

Следовательно, если бак перегружен, активатор не будет нормально вращаться при запуске. Это могло вообще прекратиться. Машина начнет гудеть, и решение проблемы — загрузить ее. После этого нужно подождать минут 15 и перезапустить. Ремонт стиральной машины «Бэби» может заключаться в простом удалении ниток и инородных тел, а также ветоши с дерева. Входит в состав активатора.

Если машина начинает гудеть, а затем глохнет, ремонт заключается в очистке вала. Иногда бывает так, что описанный узел закручивается. Продолжайте отжим, но белье после стирки часто сильно мнется или даже рвется.

При касании активатором стенок емкости будет слышно громкое жужжание. В этом случае машина может отключиться без видимой причины. Решение — открыть устройство и удалить заглушку. Активатор откручивается, а затем зачищается провод. Сборка переустанавливается на место до упора. После этого устройство должно работать нормально.

Пошаговая инструкция. Разбор машины

1. Верхняя панель. Он закреплен несколькими винтами с отверткой Phillips в верхней части задней панели. Сначала вам нужно открутить эти винты, затем слегка сдвинуть крышку вперед, а затем вверх.
2. Диспенсер для бытовой химии (порошка). Чтобы извлечь эту деталь, вам нужно найти пластиковую кнопку в центре этого лотка, нажать на нее, а затем потянуть на себя: так этот элемент будет извлечен.
3. Снятие панели управления. Для крепления этого элемента стиральной машины используется всего несколько шурупов. Обычно один находится непосредственно под контейнерами для моющего средства, а другой — напротив. Это очень хрупкая деталь, поэтому действовать следует осторожно. Чтобы не повредить его, положите на машину или повесьте на специальный крючок.
4. Снятие сервисной панели Эта деталь требуется для обслуживания и сортировки мелких предметов, случайно попавших в стиральную машину. Снять эту часть шайбы довольно просто — нужно заблокировать две защелки, расположенные сбоку, а третью по центру. Крайне редко его можно закрепить дополнительными винтами.
5. Передняя панель. Во-первых, вам нужно будет осторожно снять резинку после ее ослабления. Он находится на загрузочной дверце. Чаще всего фиксируется небольшой упругой пружиной. Чтобы его снять, необходимо сначала поддеть пружину. Теперь манжеты нужно натянуть по кругу (здесь пригодятся отвертка и плоскогубцы). Если крышка мешает процессу анализа во время процесса, ее также можно снять, открутив пару болтов, но если это не доставляет неудобств, лучше оставить ее на месте. Теперь нужно найти все детали крепления, на которых крепится лицевая панель. Электрический разъем необходимо снять с устройства, запирающего люк. Готово — часть удалена.
6. Задняя панель. Снимается очень просто, для этого достаточно открутить шурупы по периметру. Таких саморезов может быть несколько.

Начинаем разбирать

Прежде чем приступить к манипуляциям с машинкой, будет полезно узнать, как работает вертикальная стиральная машина. Это поможет вам лучше сориентироваться в деле, четко понять название той или иной детали. Аналогичным образом осуществляется разборка вертикальных боксов известных брендов, таких как Bosh, Whirlpool и других. Конечно, могут быть небольшие отличия, но основной алгоритм выполняемых действий останется неизменным.

1. Открутите крепления по бокам, затем подденьте основную панель управления отверткой и аккуратно снимите ее.
2. Слегка наклоните панель в сторону и сфотографируйте, как подключена проводка. После этого можно отключить и удалить узел.
3. Разбираем плату, для этого снимаем оставшиеся провода и откручиваем болты.
4. Отсоедините заправочный клапан, для этого немного ослабьте хомуты и отсоедините резиновые шланги, выключите питание и надавите на соответствующие отверстия. Эти манипуляции позволят выдавить деталь.
5. Откручиваем винты, которыми крепятся боковые панели. Сдвиньте их немного вниз и осторожно снимите.
6. Откручиваем болты крепления передней стенки, отодвигаем панель в сторону.

Благодаря предпринятым действиям у вас будет свободный доступ к приводному ремню, электродвигателю, сливному насосу, реле давления.

В большинстве случаев на этом этапе вы можете самостоятельно заменить поврежденную деталь и собрать вертикальную машинку для стрижки. В очень редких случаях, когда выходит из строя защелка, которая отвечает за удержание двери после закрытия, придется дополнительно разобрать автомат:

• приподнимите крышку, открутите винты, которые ее держат, и снимите деталь;
• верхняя крышка шайбы фиксируется несколькими болтами, помещенными под уплотнительную кромку. Необходимо открутить крепления и снять крышку.

Это дает вам легкий доступ к браслету CMA и дверному замку. Обратите внимание, что «вертикальный» бак, в отличие от машин с фронтальной загрузкой, не снимается с кузова. Поэтому при замене подшипников барабана или сальника необходимо снять противовесы и пружины и заменить детали.

Разбор вертикальной шайбы завершен, как видите, сделать работу своими руками не так уж и сложно. При замене неисправных элементов станка необходимо произвести сборку станка в обратной последовательности. Если фотографии были сделаны в процессе работы, лучше сосредоточиться на фотографиях. Обратите особое внимание на правильное подключение проводки, неправильно подключенные провода могут вызвать короткое замыкание в сети.

Строительство

Предыдущее сообщение

Как разобрать пульт от ресивера

— 12.12.2019

Следующий пост

Перечень необходимых инструментов

Для правильной разборки стиральной машины домашнему мастеру потребуются такие инструменты, как:

• гаечные ключи (размер 8, 9, 19);
• сервисный крючок;
• отвертки (классические плоские и крестовые);
• плоскогубцы и кусачки, применяемые для самоблокирующихся плоскогубцев;
• обычные кусачки;
• плоскогубцы с изолированной прорезиненной ручкой;
• длинные гнутые плоскогубцы.

Почти все эти предметы обязательно найдутся в домашнем арсенале, а недостающие места нужно будет только купить в хозяйственном магазине или позаимствовать у друзей или соседей.

Если машина работает долгое время, некоторые винты могут прилипнуть к ячейкам. Открутить их будет проблематично, поэтому есть смысл использовать WD-40. Несколько капель смягчат стыки и облегчат правильное откручивание фурнитуры

Помимо всего вышеперечисленного, стоит запастись тазом средних размеров, куда удобно слить остатки воды в трубах, и несколькими салфетками из микрофибры. Они могут намочить руки, очистить внутренние детали и собрать остаточную рабочую жидкость с трубопроводов пола.

Почему створки загрузочного люка самопроизвольно открываются при работе?

Это может быть связано с разбалансировкой барабана машины. Такая неисправность машины может привести к серьезным последствиям.

Открытые двери будут соприкасаться с нагревательным элементом и это приведет к выходу из строя последнего. Барабан заблокируется и может быть поврежден. Если бак и бочонок повреждены, может потребоваться полная замена.

Но это, конечно, крайний случай. Если вышел из строя только ТЭН, его легко заменить на новый. Процесс замены этого элемента выполняется так же, как и для интерфейсных машин.

Подшипники также могут прийти в негодность. Замена подшипников в стиральных машинах с вертикальной загрузкой немного отличается от того же процесса для стиральных машин с фронтальной загрузкой. Замена подшипников для стиральных машин этого типа обойдется в 3000 рублей, такие цены предлагает новосибирский сервисный центр «Обь-Сервис.

Устранение наиболее распространенных неисправностей

Наиболее частые поломки вертикальных стиральных машин Ariston, Zanussi и других марок — это всевозможные протечки, а также деформации подшипников.

Устранение протечек

Для устранения большинства неисправностей, вызвавших протечки в вертикальной стиральной машине, совсем не обязательно разбирать корпус полностью. Чтобы узнать, откуда берется вода, вам необходимо:

• Открутите сливной фильтр, проверьте, насколько плотно он установлен и в каком состоянии прокладка. При необходимости этот агрегат необходимо очистить; за годы эксплуатации накапливается большое количество грязи.
• Следующее, что нужно проверить, это резиновую прокладку на крышке шайбы. За несколько лет эксплуатации он может деформироваться. В результате вода протекает под резинкой, попадает под машину, скапливается под панелью управления и стекает в замок люка. Эта проблема приводит к серьезным повреждениям, поэтому утечку следует устранять как можно скорее. Полностью менять уплотнитель не обязательно, достаточно найти деформированное место и подложить под него небольшой кусочек резины.

Для дальнейшей работы необходимо будет снять боковые панели стиральной машины для доступа к внутренним компонентам.

• Проверить герметичность соединения шланга с заправочным клапаном. При обнаружении капель воды необходимо снять шланг, проверить его целостность, обработать силиконом и установить в исходное положение, плотнее затянув хомуты. Так же необходимо проверить и обработать трубу и сливную трубу, а также трубу бака.
• Далее необходимо осмотреть резиновый браслет, проверить его целостность и убедиться, что он надежно удерживается зажимом.
• В самом баке может быть течь. Если его половинки стянуты винтами, необходимо их подтянуть, можно попробовать запаять небольшие дырочки.

Схемы

Перед началом работы ознакомьтесь с устройством стиральной машины. Схемы дадут вам наглядное представление о структуре агрегата и расположении его компонентов.

Устройство для автоматической стиральной машины

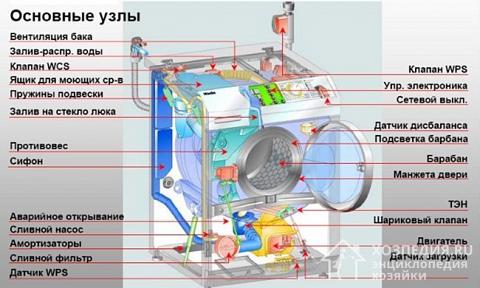

Расположение основных узлов

Рекомендации профессионалов

• Перед тем, как приступить к разборке, еще раз убедитесь, что подача воды прервана и прибор отключен от сети.
• В машине много пластмассовых деталей, которые можно легко повредить. Убедитесь, что они не сломаются при разборке.
• Сфотографируйте каждый этап разборки, чтобы не забыть последовательность позже, во время сборки.
• Еще один способ помочь вам с редактированием: пометьте маркерами детали, которые вы снимаете на определенном этапе. Номер можно написать на самой детали, можно нанести на лист (или листы) бумаги и поставить рядом с ним номер этапа.

Как разобрать бак и барабан

В стиральных машинах некоторых марок бачок можно разобрать, открутив болты, соединяющие две половинки. Но в большинстве современных моделей эти детали неразделимы, а половинки свариваются по шву. Как разобрать барабан стиральной машины, находящийся внутри моноблочного бака?

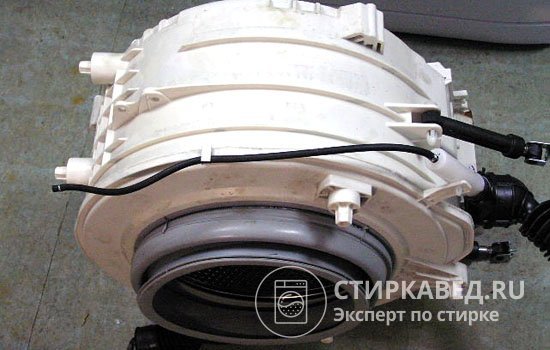

На фото неразборный бак стиральной машины, в котором расположен барабан

Разборка бака начинается со снятия шкива (колеса, через которое проходил ремень). Болт, фиксирующий эту деталь, можно дополнительно закрепить клеем. Если не получается открутить, можно обработать деталь WD-40 или аккуратно отделить ее от клея молотком.

Отвернуть болт, удерживающий шкив, может быть очень сложно

Резервуар делится на две половинки при помощи ножовки (необходимо распилить по шву, где они свариваются). Чтобы облегчить сборку в дальнейшем, сверлом просверливают отверстия по всему периметру шва. Во время сборки через них продеваются болты, которые будут удерживать детали детали вместе.

бочку легко снять с открытого резервуара, отсоединив крепеж. Теперь можно вынуть сальник и подшипники.

Подшипниковый узел обычно состоит из двух металлических элементов и резинового уплотнения: сальника. Разборка барабана начинается с подшипника, расположенного ближе всего к внешней стороне. Барабан ставится отверстием вниз, а металлическое кольцо выбивается стамеской и молотком.

Для снятия подшипника с барабана потребуется молоток и зубило

При снятии подшипников будьте внимательны и аккуратны — наконечник необходимо устанавливать строго на наружное кольцо. Если инструмент соскользнет и ударит по внутреннему кольцу, он может отлететь, а удаление остальной части из гнезда — очень сложный процесс. Таким же образом снимите второй подшипник, затем снимите сальник.

[spoiler title=»Источники»]

• https://PlastonYar.ru/tehnika-v-pomoshch/kak-razobrat-vertikalnuyu-stiralnuyu-mashinu.html
• https://mywasher.ru/repair/90-remont-vertikalnoy-stiralnoy-mashiny-svoimi-rukami.html
• https://RemontCMA.ru/stiralnaya-mashina/master/uchimsya-razbirat-samsung-indezit-ariston-bosh-i-lg/
• https://StiralkaInfo.ru/remont/remont-vertikalnoj-stiralnoj-mashiny-svoimi-rukami.html
• https://sovet-ingenera.com/tech/stiralki/kak-razobrat-stiralnuyu-mashinu.html
• https://kangen.ru/kak-chinit/remont-stiralnoj-mashiny-s-vertikalnoj-zagruzkoj.html
• https://stiralnihremont.ru/neispravnosti/kak-razobrat-stiralnuyu-mashinku-samomu/
• https://stirkaved.ru/kak-razobrat-stiralnuju-mashinu.html
• https://dlobal.ru/kak-razobrat-stiralnuyu-mashinu-s-vertikalnoj-ili-frontalnoj-zagruzkoj/
• https://chistayrabota.ru/kak-razobrat-stiralnuju-mashinku-s-vertikalnoj/
• https://StiralkaCentr.ru/remont-stiralnyh-mashin/1322-kak-razobrat-vertikalnuju-stiralnuju-mashinu-samostojatelno.html

[/spoiler]
