Установка кондиционера своими руками — пошаговая инструкция

Принцип работы кондиционера

Чтобы все установить правильно, вы должны иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарителя, соединенных трубами. Компрессор устанавливается снаружи стены, а испаритель — внутри. В дорогих моделях не один внутренний блок, а несколько, подключенных к одному компрессору.

Хладагент вводится в испарительный агрегат через сопло высокого давления. Он попадает в камеру испарителя, там расширяется, пузырится, и его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется конденсат, который оседает на радиаторе испарителя. Оттуда влага направляется в резервуар и выводится по трубе за пределы здания.

Принцип работы кондиционера

В это время компрессор откачивает пары хладагента из камеры, увеличивая давление за насосом. В результате охлаждающая жидкость нагревается и превращается из жидкости в туман высокой плотности. В этом состоянии теплоноситель поступает в конденсатную камеру, оборудованную радиатором, охлаждается вентилятором и возвращается в жидкость. В таком виде он снова подается под давлением в сопло испарителя и процесс обработки повторяется.

Принцип работы кондиционера

Эффективность оборудования и потребление энергии напрямую зависят от условий эксплуатации. Если обогреватель расположен рядом с кондиционером, компрессор потребляет больше энергии и чаще выходит из строя. Обычная пыль, скопившаяся внутри системы, также может вызвать повреждение, поэтому влажную уборку следует проводить регулярно и очень осторожно. Не кладите на поверхность блока различные предметы и ничем не накрывайте его.

Чтобы предотвратить испарение хладагента, все стыки и соединения должны быть тщательно загерметизированы во время установки. Наружный блок следует размещать ниже внутреннего блока и, по возможности, в самом прохладном месте. Хорошо, если блок будет постоянно находиться в тени свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный микроклимат в помещении.

Наружный блок кондиционера

Часть кондиционера

1. Вентилятор	создает поток воздуха, который обдувает конденсатор
2. Конденсатор	радиатор, в котором фреон охлаждается и конденсируется. Следовательно, воздух, продуваемый через конденсатор, нагревается
3. Компрессор	сжимает фреон и заставляет его двигаться по контуру хладагента. Компрессор поршневого или спирального типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные компрессоры, особенно при низких температурах окружающей среды
4. Контрольная карта	устанавливается только на инверторные кондиционеры. В моделях без инвертора всю электронику стараются разместить во внутреннем блоке, так как большие колебания температуры и влажности снижают надежность электронных компонентов
5. Четырехходовой клапан	установлены в реверсивных кондиционерах (тепло — холод). В режиме отопления этот клапан меняет направление движения фреона. В этом случае кажется, что внутренний и внешний блоки меняются местами: внутренний блок работает на обогрев, а наружный блок — на охлаждение
6. Монтажные соединения	они подключаются к медным трубам, которые соединяют наружный и внутренний блоки
7. Фреоновый фильтр	устанавливается перед входом компрессора и защищает его от медной стружки и других мелких частиц, которые могут попасть в систему во время установки кондиционера. Конечно, если установка производилась с нарушением технологии и в систему попало большое количество мусора, фильтр не поможет
8. Быстроразъемная защитная крышка	покрывает ниппельные соединения и клеммную колодку, используемую для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммную колодку, а ниппельные соединения остаются снаружи

Внутренний блок кондиционера

Внутренний блок кондиционера

1. Передняя панель	это пластиковая сетка, через которую воздух поступает в блок. Панель легко снимается для обслуживания кондиционера (очистки фильтра и т.д.)
2. Фильтр грубой очистки	это пластиковая сетка, предназначенная для улавливания крупной пыли, шерсти животных и т д. Для нормальной работы кондиционера фильтр следует чистить не реже двух раз в месяц
3. Фильтр тонкой очистки	бывает разных видов: уголь (снимает неприятные запахи), электростатический (задерживает мелкую пыль) и т д. Наличие или отсутствие фильтров тонкой очистки не влияет на работу кондиционера
4. Вентилятор	имеет 3-4 скорости вращения
5. Испаритель	радиатор, в котором нагревается и испаряется холодный фреон. Следовательно, воздух, продуваемый через радиатор, охлаждается
6. Горизонтальные жалюзи	регулирует вертикальное направление воздушного потока. Эти жалюзи имеют электрическое управление, и их положение можно регулировать с помощью пульта дистанционного управления. Кроме того, шторы могут автоматически качаться, чтобы равномерно распределять воздушный поток по комнате
7. Панель дисплея	индикаторы (светодиоды) установлены на передней панели кондиционера, отображают режим работы кондиционера и сигнализируют о неисправностях
8. Вертикальные жалюзи	они используются для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно отрегулировать только вручную. Возможность регулировки с пульта дистанционного управления доступна только в некоторых моделях кондиционеров премиум-класса
Поддон для конденсата	помещается под испаритель и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из отстойника вода по сливной трубе сбрасывается наружу
Панель управления	обычно располагается с правой стороны внутреннего блока. На этой плате находится электронный блок с центральным микропроцессором
Монтажные соединения	расположен в нижней части внутреннего блока. Их подключают к медным трубам, соединяющим наружный и внутренний блоки

Что потребуется для самостоятельного монтажа

Вы наверняка знаете, сколько стоит установка кондиционера у специалистов. На вопрос, откуда такие цены, ведь работа занимает всего 3 часа, они отвечают, что оборудование очень дорогое, а его износ составляет значительную часть стоимости. Это может быть правдой, но большая часть этого оборудования может быть уже на ферме. Исключение составляет вакуумный насос, но многие бригады обходятся без него, так как обычный стоит дорого, а плохой бесполезен.

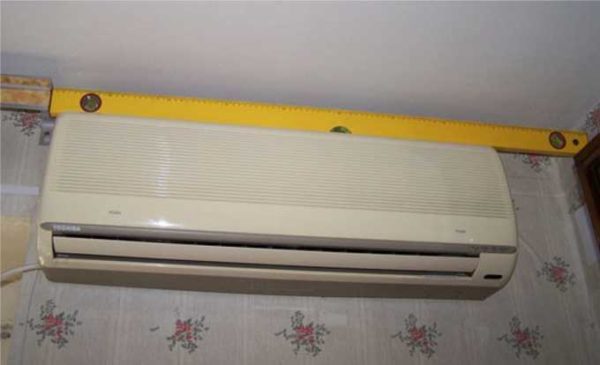

При установке важно соблюдать горизонтальность установки блоков. Для этого нужен хороший уровень строительства

Оборудование

Итак, чтобы установить кондиционер своими руками, вам понадобится следующее оборудование:

• Перфоратор для просверливания отверстия во внешней стене, в котором прокладываются коммуникации, соединяющие внутренний и внешний блоки.
• Сверло для установки крепежа с набором сверл разного диаметра.
• Труборез для резки медных труб и ример для снятия заусенцев (можно сделать напильником / натфилом и наждачной бумагой).

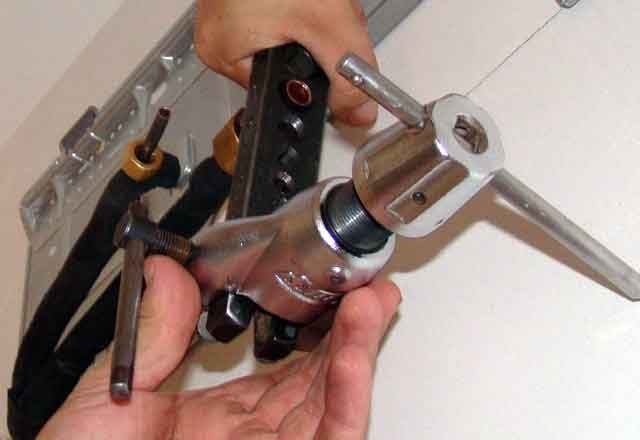

• Инструмент для развальцовки медных труб.

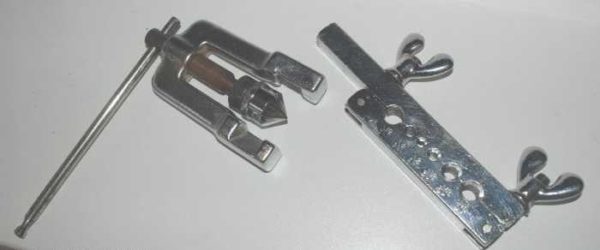

  Устройство расширения трубы

Для идеальной установки нужен вакуумный насос, но взять его обычно негде и на трассах до 6 метров обходятся без него.

Материалы

Для подключения и установки двух блоков сплит-систем потребуются следующие расходные материалы:

• Кабель для подключения блока питания и подключения блоков. Марка и параметры кабеля зависят от производителей и обычно указываются в паспорте в инструкции по установке. Обычно это 4-жильный кабель сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине пути с небольшим запасом.
• Трубы медные бесшовные толстостенные (не сантехнические, а специальные для систем охлаждения и кондиционирования). Вам потребуются трубы двух диаметров: большего и меньшего. Конкретные цифры будут указаны в инструкции, длина каждого отрезка равна длине дорожки плюс 20-30 см для запаса. Еще раз обращаем ваше внимание на то, что медные трубы — это не водопроводные трубы, а для холодильной промышленности. В них больше меди — более мягкая, которая хорошо расширяется и может обеспечить необходимую герметичность. Медные трубы следует транспортировать и хранить с увлажненными краями, чтобы предотвратить попадание пыли. Очень важно.

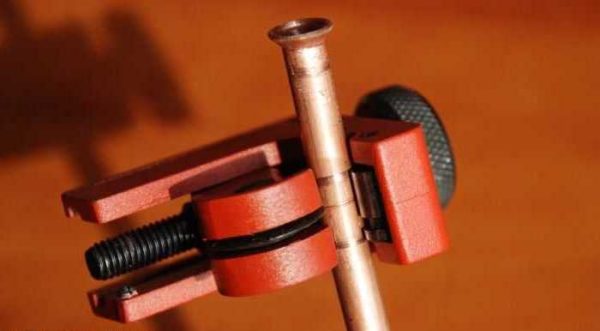

  Для медных труб требуется специальная мягкая медь, толстостенная и бесшовная

• Изоляция для технических резиновых шлангов. Доступен в темно-сером или черном цвете. Цвет не влияет на качество, поставляется двухметровой длиной. Требуемая длина равна длине пути. Нам нужна изоляция как для труб большого, так и для меньшего диаметра.
• Дренажная труба. Специалисты рекомендуют установить специальную гофрированную трубу с пластиковой спиралью внутри. При самостоятельном монтаже его часто заменяют полипропиленовой трубой. Длина дренажной трубы — длина пути плюс 80 см.
• Два L-образных кронштейна для крепления наружного блока. Их размеры должны соответствовать габаритам блока, а несущая способность — превышать его массу в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Их рекомендуется покупать у компаний, продающих комплектующие для кондиционеров. Обычные скобки могут быть ненадежными.

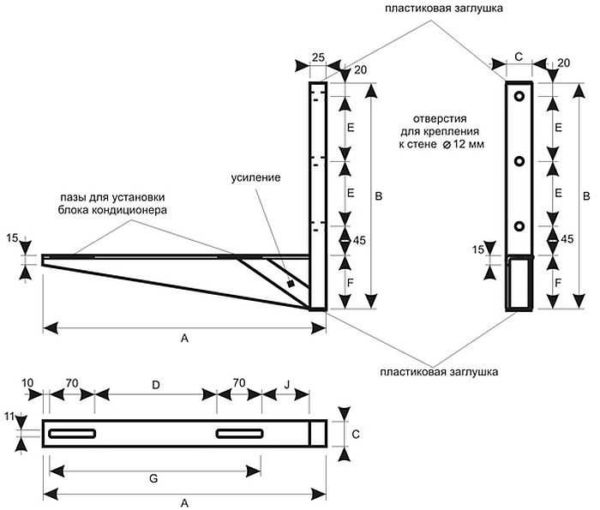

  Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую вес наружного блока

• Болты, анкеры, дюбеля. Тип, размер и количество зависят от типа кронштейнов и монтажной пластины внутреннего блока, а также от типа стен, на которых установлен кондиционер.
• Ящик пластиковый 60 * 80 см — чтобы можно было закрыть коммуникации столовых приборов.

Это все, что нужно для установки кондиционера своими руками.

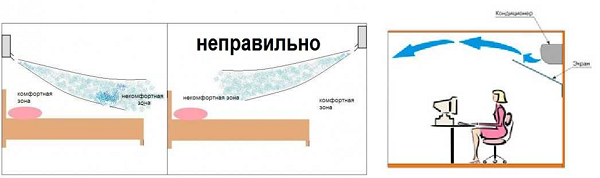

Выбор места монтажа для внутреннего блока

Расположение внутреннего блока должно быть таким, чтобы он не чувствовал дискомфорта из-за потока холодного воздуха во время работы. Если посмотреть на следующий рисунок, без слов станет понятно, какие варианты установки кондиционера в квартире идеальны.

При размещении модуля над изголовьем кровати потоки холодного воздуха не будут попадать в зону сна и не будут вредны для здоровья. Рекомендуется располагать рабочее место таким образом, чтобы поток воздуха был боковым или задним. Если рабочий стол, над которым вы работаете, находится под кондиционером в квартире или офисе, вы можете установить под феном специальный экран, чтобы направить поток вдоль потолка.

Особенности конструкции

Различные модели кондиционеров и сплит-систем заняли достаточно прочное место в жизни современного человека. Некоторые из них, помимо создания благоприятного микроклимата, способны отапливать помещения в низкий сезон.

Чтобы понять, как самостоятельно установить кондиционер (сплит-систему) в доме или квартире, вам для начала потребуется изучить устройство

также важно ознакомиться с принципом его работы

По своему устройству кондиционер аналогичен сплит-системе. Отличия этих устройств только в том, что первое из них заключено в один корпус, а второе — в два блока. В этом случае сплит-система работает так же, как и обычный домашний кондиционер напольного или оконного типа.

Какова конструкция этих агрегатов? Кондиционер устроен довольно просто. Его основные компоненты — это внешний и внутренний блок. Первый из них контролирует работу всей системы в соответствии с режимами, заданными пользователем. В его состав входят:

1. Поклонник. Эта деталь предназначена для выдувания внутренних деталей.
2. Радиатор. Он нужен для охлаждения хладагента.
3. Компрессор. С помощью этого компонента хладагент сжимается и циркулирует между агрегатами.
4. Электроника в виде платы для автоматического управления. В моделях инверторного класса он расположен снаружи, в остальных — во внутреннем блоке кондиционера.
5. Клапан сложной конструкции. Его можно найти только на моделях, которые производят и холод, и тепло. Этот клапан позволяет изменять действие блоков в зеркальном отображении при включении режима нагрева.
6. Крышка. Эта часть предназначена для защиты патрубков.
7. Фильтр. Его установка необходима для защиты устройства от попадания посторонних частиц.
8. Внешний кожух.

Блок испарителя содержит:

1. Прочная пластиковая решетка. Проходящий через него воздух попадает в устройство. При необходимости, чтобы добраться до остальной части блока, сетку можно снять.
2. Фильтр или сетка. Основная задача этого элемента — не допустить попадания внутрь блока крупных частиц пыли, находящихся во взвешенном состоянии.
3. Испаритель или теплообменник. Этот компонент необходим для охлаждения воздушного потока непосредственно перед его попаданием в комнату.
4. Горизонтальные ставни. Они нужны для регулировки направления воздушного потока.
5. Панель индикаторов. Эта деталь используется для обозначения режимов работы устройства. Табло индикатора отображает неисправности кондиционера, когда его работа становится некорректной.
6. Система тонкой очистки воздуха. Он состоит из угольного фильтра и предназначен для устранения различных запахов, а также для отфильтровывания мелких частиц пыли.
7. Веер, относящийся к тангенциальному классу. Эта деталь необходима для постоянной циркуляции воздуха в помещении.
8. Вертикальные жалюзи. По конструкции устройства они нужны для горизонтального обтекания.

На задней панели блока находится электронная плата, микропроцессор и фитинги, подходящие для подключения медных трубок, по которым циркулирует фреон.

Комплект кондиционера и оборудование для установки

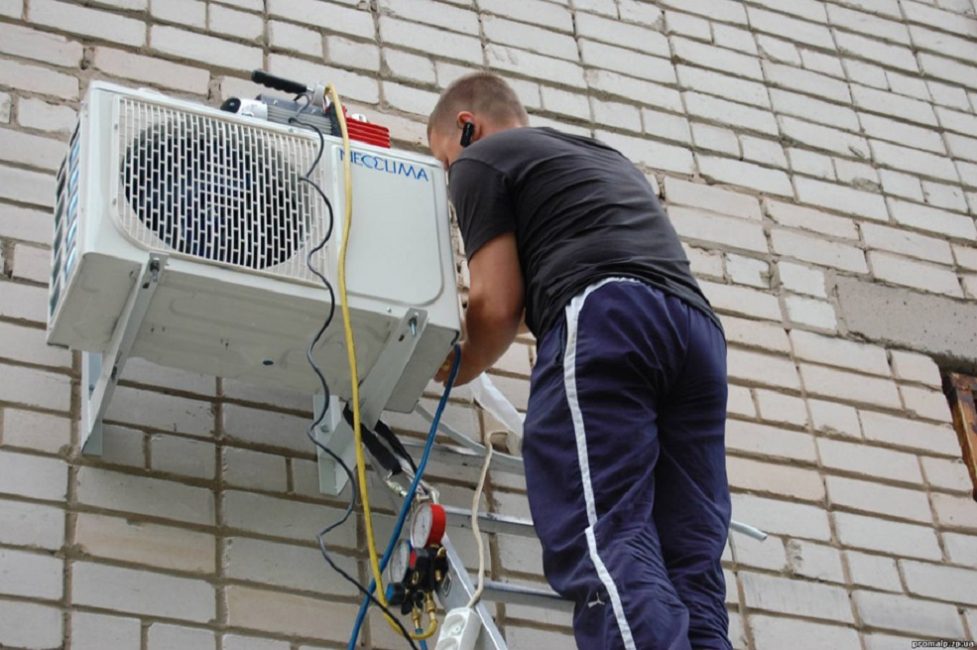

Установка наружного блока кондиционера

Установка устройства вместе с вашей работой — это работа, в которой много мелочей, если ими пренебречь, то это приводит к износу оборудования. Но если вы решили установить его без помощи профессионалов, рекомендуем следовать приведенным ниже инструкциям.

В комплект электрического кондиционера входят следующие компоненты:

• Наружный блок

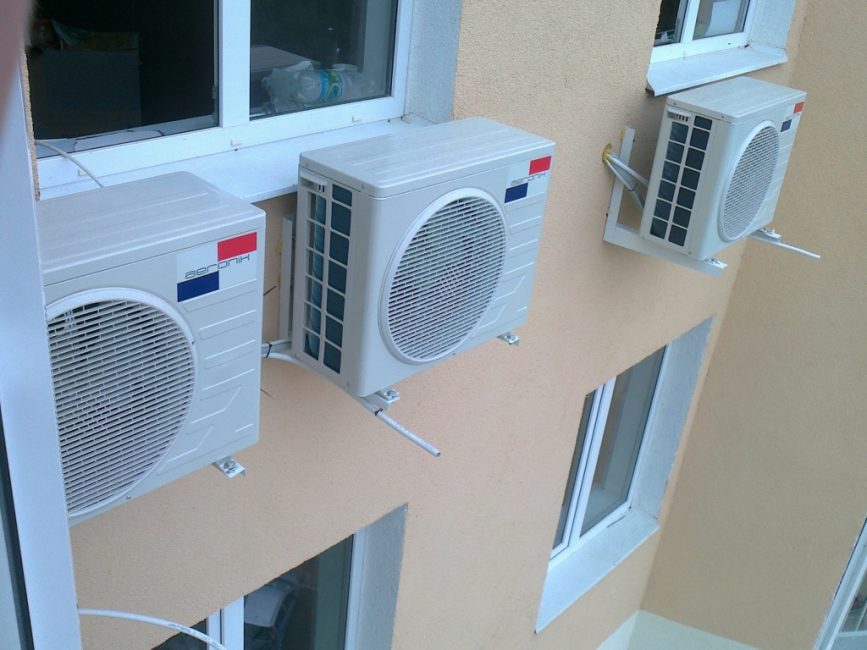

Наружный блок

• Внутренний блок

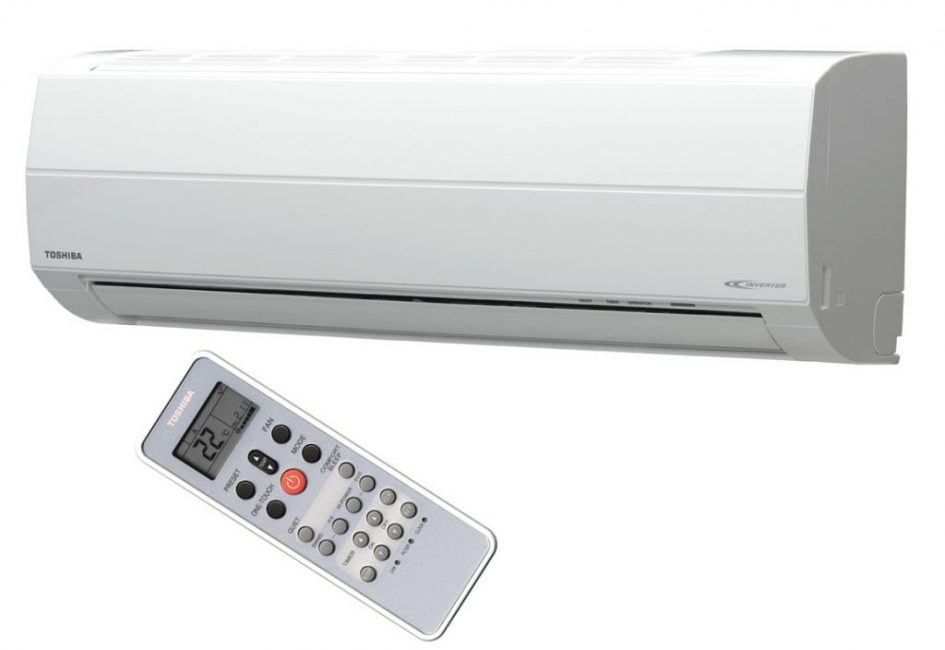

Внутренний блок

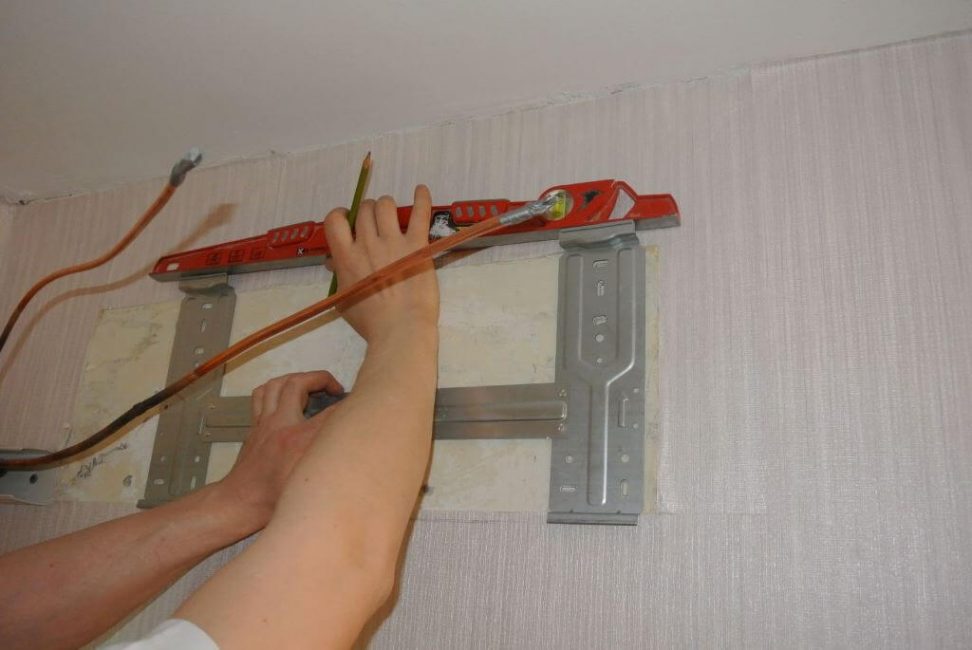

• Металлическая рама. Используется для установки

Металлическая рама

• Гайки, саморезы с дюбелями (для крепления каркаса)

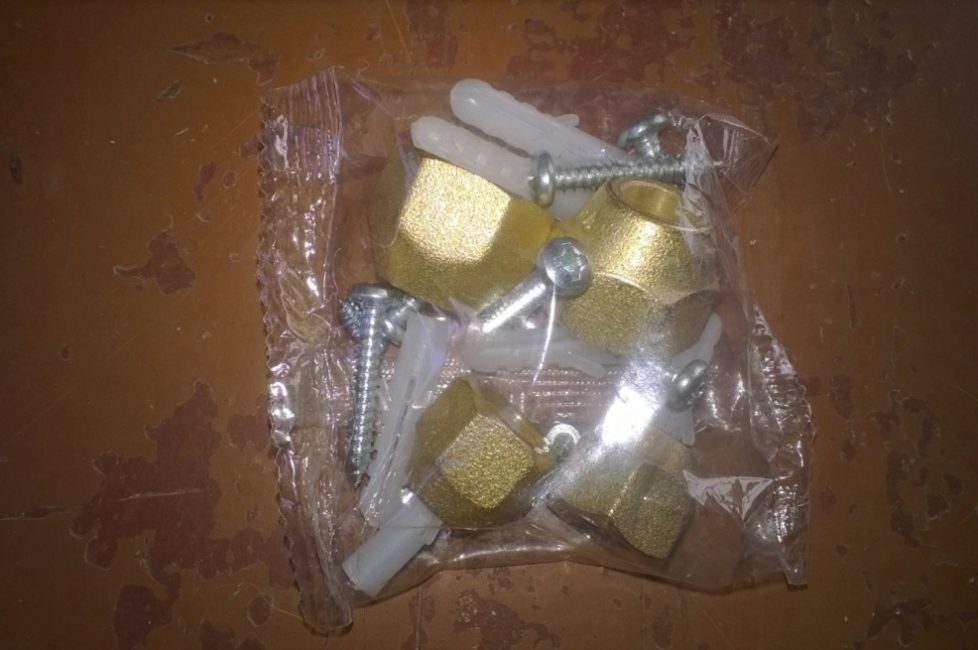

Гайки, саморезы с дюбелями (для крепления каркаса)

• Дренажные трубы. Используется для удаления влаги

Советуем: как быстро и легко удалить жидкие обои со стены, как подготовиться к работе, какие инструменты нужны, как удалить с покрытием и без покрытия?

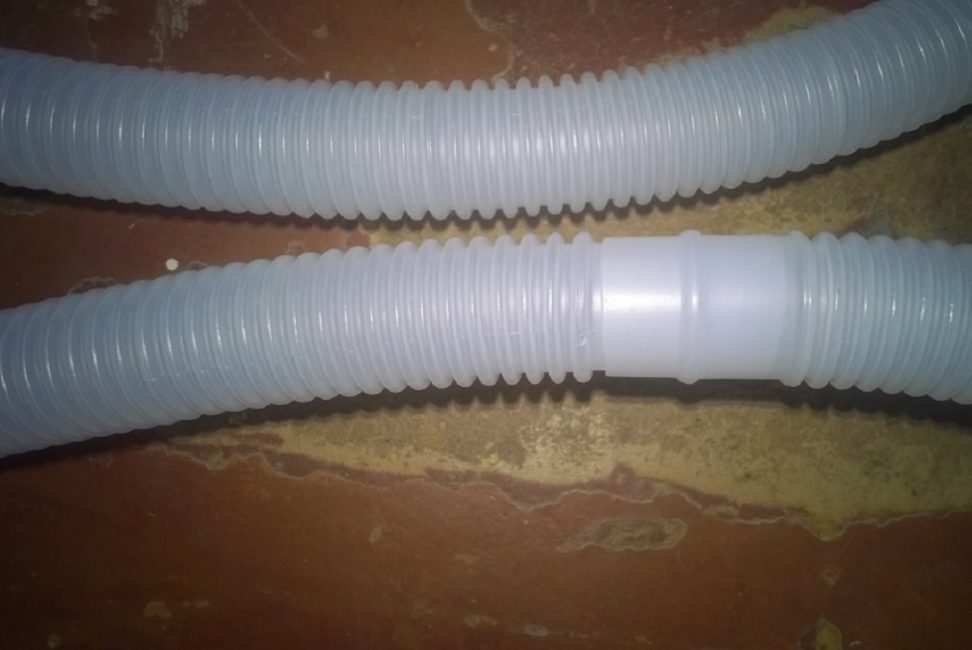

Дренажные трубы

• Пульт дистанционного управления для управления устройством

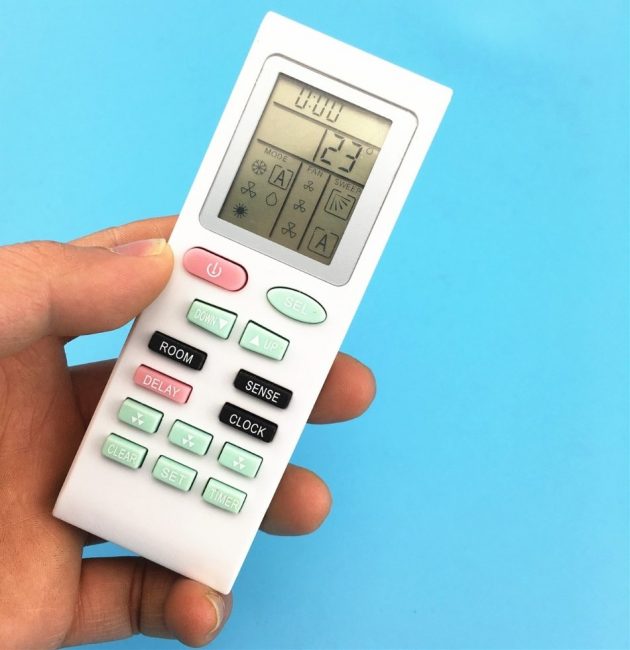

Пульт дистанционного управления для управления устройством

• Инструкции

При самостоятельной установке механизма требуется дополнение к стандартному комплекту. Они состоят из следующих компонентов:

• электрические кабели. Чаще всего используются четырехжильные кабели длиной около 30 см
• кронштейны, для крепления уличной модели
• Медные трубы с заглушками. Длина трубки соответствует длине пути
• теплоизоляция. Его длина равна длине дорожки * 2
• армированная лента

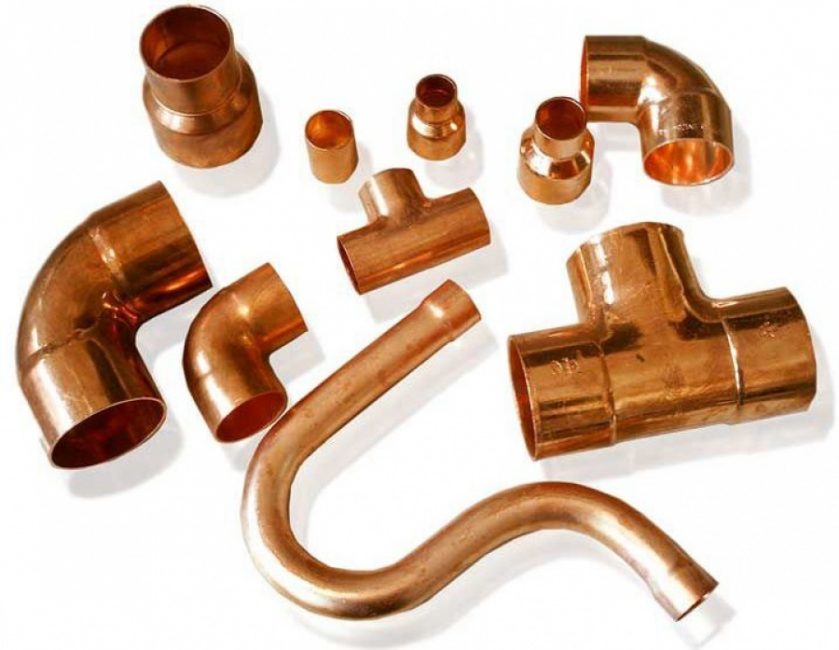

Медная арматура для кондиционирования воздуха

Если устройство уже стих, стоит выбрать место для установки. Мы учитываем следующие факторы:

• требования к аппаратуре
• максимальная длина и ширина боковых частей
• установка внешней части. Не все здания можно подвесить с помощью наружного блока. Если воткнуть некуда, обычно ставят на балкон

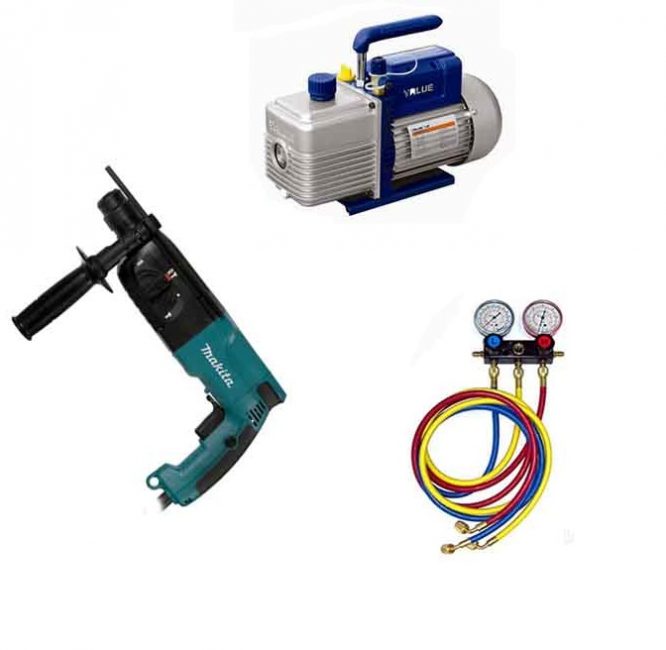

Инструменты и оборудование для работы

Монтажное оборудование:

• Перфоратор со сверлом (длина 45 мм)
• Вакуумный насос
• Коллекционер

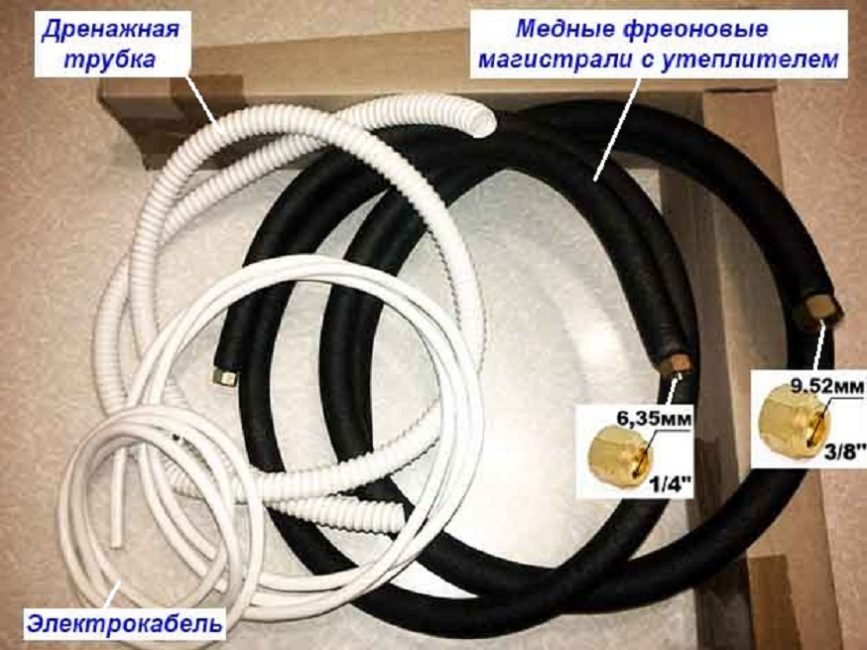

Набор изделий для труб, для крепления

Комплект труб:

• 2 медные трубы; диаметр одного 6,35 мм, другого 9,52 мм
• Изоляция
• Дренажная труба
• Проводка
• Монтажный кронштейн

Распространенные ошибки в процессе установки кондиционера

При непрофессиональной установке пользователи могут допустить ряд ошибок:

• укладка труб со складками — увеличивается нагрузка на компрессор;
• установка наружного блока на застекленном балконе — нарушается нормальная циркуляция воздуха;
• расположение кондиционера возле сварочных аппаратов;
• неравномерное расположение блоков — на пол начинает стекать конденсат;
• выбор прибора без опции автоматического размораживания — в режиме обогрева наружный блок замерзает.

Для нормальной работы кондиционера фильтры и дренажные каналы необходимо регулярно чистить. При чрезмерной нагрузке система издает шум: вентилятор разбалансирован или подшипники изношены. Указанные неисправности должен устранять только мастер.

Требования к монтажу внутреннего блока

Перед установкой блока в помещении проверьте положение скрытых кабелей и труб. Выбрав безопасное место с учетом параметров, указанных производителем, отметьте установку крепежа. Проверить положение опорных элементов спиртовым уровнем. Их необходимо устанавливать строго горизонтально.

При установке внутреннего блока обратите внимание на нижнюю сторону пластины, так как на ней есть защелки. Они удерживают корпус, поэтому крепление этой детали должно быть жестким, без люфта.

Перечень инструментов и материалов

Следующие монтажные материалы не входят в комплект поставки сплит-системы; их придется покупать самостоятельно:

• металлический кронштейн для подвешивания наружного модуля (можно сварить самостоятельно из равных стальных уголков 35 х 3 мм);
• четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности чиллера;
• медные трубы фреоновых магистралей диаметром 6,35 мм и 9,52 мм необходимой длины;
• резиновая термоизоляционная оболочка K-Flex по всей длине лески;
• гофрированная дренажная труба (подойдет и металлопластик Ø16 мм);
• скотч ПВА или ПВХ;
• пенополиуретан — 1 баллон.

Примечание. В зависимости от условий прокладки линий между блоками может потребоваться кабельный канал из пластика или сухого раствора для заделки канавки.

Помимо домашнего набора слесарного инструмента, установка кондиционера требует использования специального инструмента и оборудования:

• перфоратор с длинным сверлом или корончатым сверлом по бетону;
• вакуумный насос;
• коллектор с манометрами и шлангами;
• устройство для ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

Часто в Интернете встречаются инструкции, как установить и запустить сплит-систему без вакуумного насоса, в которой воздух из трубопроводов и испарительного теплообменника вытесняется давлением фреона. Мы настоятельно не рекомендуем следовать этим рекомендациям и строго соблюдать технологию вакуумирования системы перед заполнением. В противном случае компрессор может выйти из строя намного раньше, чем ожидалось.

Совет. Есть способ сэкономить на покупке или аренде ламинатора и ускорить сборку фреоновых линий. В продаже имеются готовые монтажные комплекты, включая заводские развальцованные трубы, изоляцию и кабель со сливной трубой. Цена зависит от длины пучка (3, 5 или 7 м).

Как установить охладитель — инструкция

Сборка сплит-системы производится в несколько этапов:

1. Определите, где повесить наружный и внутренний блоки. Разметьте путь для прокладки жгута коммуникациями.
2. Просверлите стену и проложите линии. Закрепите внутренний блок и подсоедините к нему трубы фреона, проводку и слив.
3. Ставим наружный блок, подключаем к нему все коммуникации.
4. Провести пусконаладочные работы.

важно соблюдать эту последовательность операций. Невозможно сначала установить опорную пластину внутреннего блока, а затем просверлить отверстие для ремня безопасности, так как вы можете споткнуться об арматуру при сверлении, что приведет к смещению инструмента в сторону или вверх. В первом случае дорожка будет выглядеть неуклюже, а во втором вы не будете соответствовать требованиям по уклону трубопроводов, и плиту придется переставлять повыше.

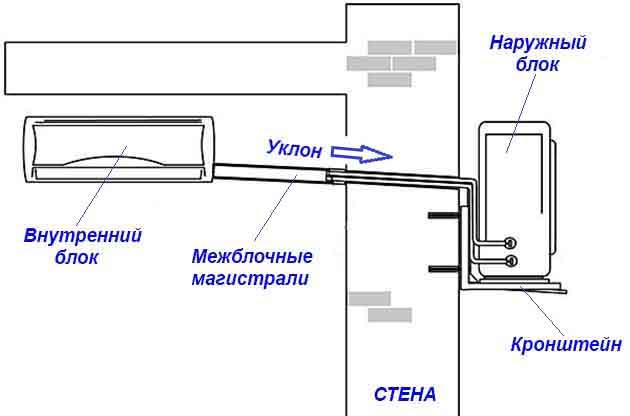

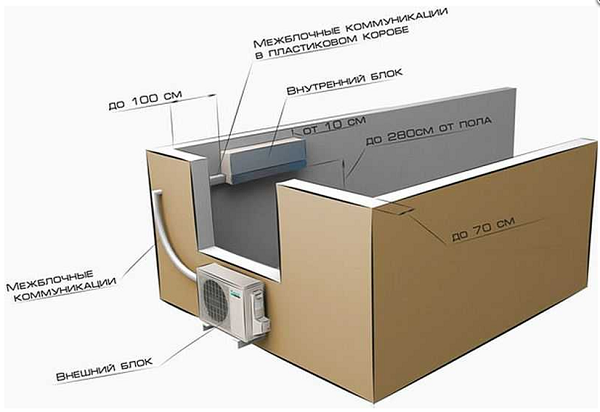

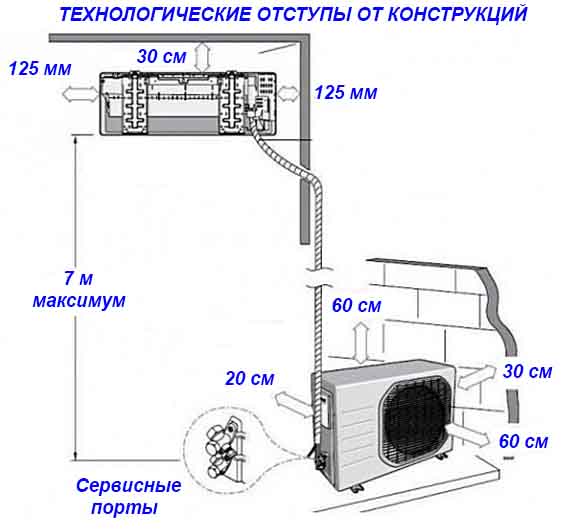

Сразу дадим рекомендации по правильному расположению агрегатов и планировке трассы:

1. Внутренний блок кондиционера следует подвесить таким образом, чтобы воздушный поток не дул прямо на вас, иначе холод гарантирован. Оптимальное расположение: прямо на внешней стене или на боковой перегородке у окна.
2. Минимальное расстояние от потолка до кондиционера — 100 мм, но лучше отступить на 30 см, между корпусом и боковой стенкой требуется минимальное расстояние 125 мм, чтобы хватило места для штор.
3. Наружный блок должен быть установлен таким образом, чтобы его можно было безопасно обслуживать на высоте. Удобнее всего на стене внутри не застекленной лоджии или балкона. Если они отсутствуют, агрегат необходимо разместить под окном, чтобы мастер мог добраться до служебных дверей и всех частей агрегата: компрессора, теплообменника и так далее.
4. Расстояние от строительных конструкций до задней стены наружного блока составляет 20 см, до боковой стены 300 мм, как показано на схеме.
5. По правилам автомобильные дороги прокладываются с уклоном к дороге. Попутно не должно быть застойных участков в виде колец, обращенных вверх или вниз.

Совет. Уличный модуль неправильно размещать на стене сбоку от окна. Хотя до служебных дверей можно добраться, разобрать агрегат без полной разборки будет невозможно. Пришедший на ремонт компрессора мастер имеет полное право отказаться от выполнения работ повышенной опасности (по высоте).

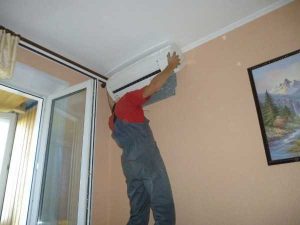

Монтируем внутренний блок

Прежде всего, мы рекомендуем вам распаковать продукт, получить инструкцию по применению и внимательно ее изучить. Дело в том, что приведенная в техпаспорте схема показывает, как именно правильно установить и подключить сплит-систему именно этой модели. Немедленно снимите настенную пластину с корпуса. Кроме того, процедура следующая:

1. Просверлите внешнюю стену так, чтобы канал выходил на улицу. Оптимальный диаметр отверстия — 50 мм. Крайне желательно вставить специальный пластиковый футляр.
2. Распаковать установочный комплект и сразу же завернуть концы фреоновых трубок, чтобы в них не попадала пыль и влага. Остальные концы соедините коммуникациями, вставленными в нишу на задней стене комнатного агрегата.
3. Зачистите концы электрического кабеля, пропустите его через заднее отверстие корпуса и подключите к клеммам, нарисовав небольшую схему на бумаге, чтобы запомнить цвета.

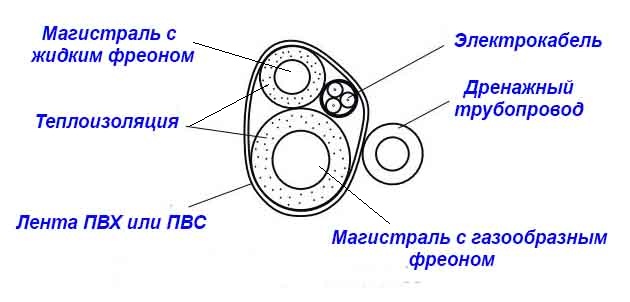

4. Сформируйте связку бревен и кабелей, как показано на схеме ниже, затем аккуратно обмотайте лентой из ПВХ. Не скручивайте трубки вместе!
5. Теперь точно установите монтажную пластину агрегата и закрепите ее дюбелями к перегородке, строго соблюдая горизонтальность.
6. С помощью помощника протолкните жгут в отверстие, одновременно устанавливая комнатный модуль на пластину (он висит на защелках).

Блокировка связи в пакете

Совет. Если вы решили установить перегородку в процессе ремонта дома, то лучше проложить скрытые межблочные коммуникации, по ходу прорезав в стенах пазы. Проделайте то же самое со шнуром питания. О том, как сделать своими руками, рассказывается в следующем видео:

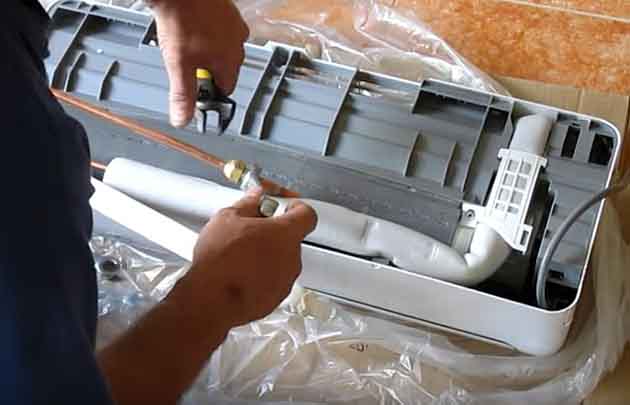

Что нужно знать для правильной установки и подключения коммуникаций внутри. Сначала при перекручивании магистралей охлаждающей жидкости поворачивайте накидную гайку, удерживая ответную часть гаечным ключом, а не наоборот, как на фото. В противном случае на заводской трубе «согните голову» и ее придется сваривать. Также не стоит затягивать гайку с большим усилием, чтобы не сдавливать прокатку, что впоследствии приведет к потере фреона.

Второй нюанс: хорошо закрепите тарелку на ровной поверхности, встроенный поддон для конденсата уже сделан с нужным уклоном. И последнее: не вставляйте шнур питания в розетку, выглядит некрасиво. Подведите к машине отдельную линию от распределительного щита.

Поскольку статья априори не может содержать всех подробностей, иначе она рискует превратиться в рассказ, советуем посмотреть видео по установке, снятое опытным мастером:

Ставим наружный модуль

При установке уличного кондиционера в квартире важно соблюдать осторожность и застраховаться. Попросите помощника держать вас за ремень, пока вы занимаетесь застежками или используете защитное снаряжение. Технология монтажа проста и выглядит поэтапно так:

1. С помощью строительного уровня отметьте на стене точки сверления и просверлите отверстия под анкеры.
2. Вставьте крепежные болты наружного блока в кронштейны в перевернутом положении, рассчитывая их положение на месте. Закрепите их специальными пластиковыми шайбами, чтобы они не выпали.
3. Установите кронштейны, зафиксировав их заглушками. Установите на них наружный блок, совместив отверстия с болтами. Используя удлинительный ключ, вставьте крепежные гайки и затяните.
4. Подвести к коммуникационному блоку: прикрутить трубы к портам и подключить кабель к клеммам.

Совет. Не спешите сразу монтировать козырек, он помешает вам работать со служебными дверцами в процессе запуска. На видео показано, как осуществляется монтаж внешней части сплит-системы:

Заключительный этап – запуск системы

Все новые заводские кондиционеры заправлены фреоном, содержащимся в наружном блоке. Ваша задача — заполнить весь контур без утечек и запустить сплит-систему. Порядок работы следующий:

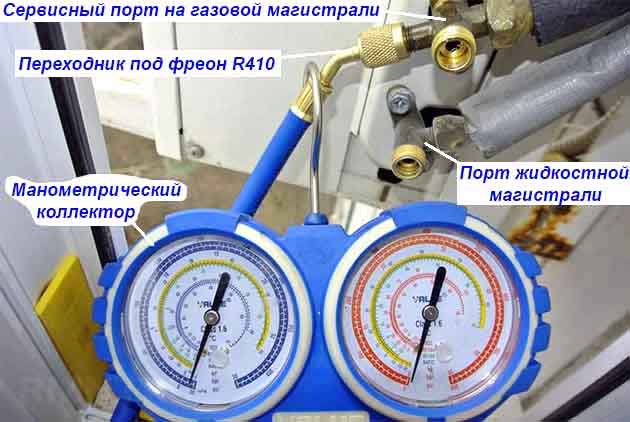

1. Подсоедините внешнюю трубку коллектора к змеевику сервисного порта на стороне газа (подойдет трубка большего размера). Подсоедините центральную трубку к вакуумному насосу. В этом случае необходимо закрыть все краны.
2. Включите насосный агрегат и откройте вентили коллектора. В течение первых 10-20 секунд работы удалите воздух через штуцер на насосе.
3. Вакуумируйте систему в течение не менее 20 минут, если длина пути не превышает 5 М. Цель состоит в том, чтобы полностью исключить влажность из контура и удалить воздух, о чем будет сообщать манометр на коллекторе (он покажет давление менее 1 бар).
4. Через полчаса закройте вентиль и прекратите откачку, затем подождите не менее 20 минут, наблюдая за стрелкой на манометре. Если он начинает приближаться к нулю, это означает, что система протекает и требует доработки.
5. Используя шестигранный ключ, открутите клапан сервисного порта со стороны жидкости, а затем со стороны газа, таким образом заполнив контур хладагента.
6. Включите кондиционер и проверьте, работает ли он. Когда давление в системе возрастет, быстро открутите трубу от коллектора и закройте все заглушки.

Внимание! Если для подключения манометров к порту используется переходник для фреона R410, то для отключения откручивайте сам переходник, а не шланг! В противном случае весь фреон уйдет в атмосферу.

По завершении включите кондиционер во всех режимах и убедитесь, что конденсат течет из дренажной трубы и нигде больше (например, вдоль стены под внутренним блоком). Вы можете получить больше информации об установке Roadblock и создании подразделения, посмотрев последнее видео:

Предположим, вы случайно выбросили заводской хладагент в атмосферу или газ вышел из-за некачественного соединения. Устраните причину утечки, купите баллон фреона и залейте кондиционер, следуя нашим рекомендациям.

Инструменты для монтажа кондиционера

Если вы собираетесь устанавливать кондиционер самостоятельно, вам необходимо заранее подготовить все инструменты, которые могут вам понадобиться:

• вакуумные и велосипедные насосы;
• тестер проводки;
• показатель;
• труборезы;
• манометр;
• пробойник;
• комплект для развальцовки труб;
• пример. Инструменты для работы

Кроме того, вам понадобится целая катушка из медной трубки с заводскими заглушками на концах. Царапины, вмятины и подобные дефекты недопустимы.

лучше всего устанавливать кондиционер во время капитального ремонта, так как придется пробить стену и повредить отделку.

Видео — Принцип работы кондиционера

Цены на комплектующие для кондиционеров

Комплектующие для кондиционеров

Инструкция по установке кондиционера

Если инструменты приобретены, кондиционер доставлен и распакован, можно приступать к работе. Сначала устанавливается наружный блок, затем монтируется система в помещении. В процессе установки не следует забывать о технике безопасности, особенно если работы ведутся на втором этаже и за его пределами.

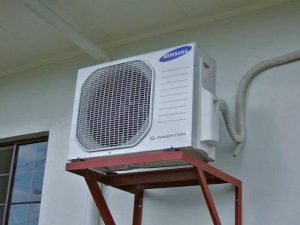

Крепление наружного блока

Установка наружного блока Выбор места установки кондиционера

При установке кондиционера в частном доме особых сложностей с размещением наружного блока не возникает, а вот в многоквартирном доме место нужно выбирать очень тщательно. Корпус агрегата не должен закрывать обзор соседям, а конденсат не должен стекать по стене дома. При этом кондиционер следует монтировать в пределах досягаемости с балкона, так как такое оборудование требует периодического обслуживания.

Бурение

лучше, если блок будет закреплен на восточной или северной стороне окна или балкона и желательно внизу. Так что он никому не будет мешать и вы легко сможете добраться до него через открытое окно. С помощью спиртового уровня отметьте точки крепления кронштейнов и просверлите в стене отверстия для анкерных болтов. Для прокладки коммуникаций между блоками просверливается сквозное отверстие диаметром 80 мм. В кирпичной стене рекомендуется сверлить по шву между кирпичами — это займет меньше времени и отверстие будет точнее.

Установка скоб

Кронштейны устанавливают по меткам, выравнивают и плотно затягивают болты. Сам наружный блок закрепляют так, чтобы между радиатором и поверхностью стены оставалось не менее 10 см. Подключение производится чуть позже, после чего заделываются образовавшиеся щели. Если агрегат надежно прикреплен к вертикальной поверхности, можно переходить к следующему шагу.

Установка наружного блока

Монтаж внутреннего блока

Внутренний блок не следует устанавливать за занавесками, на батарее или в помещениях с источниками электрических помех, которые могут повредить процессор блока. Выбрав место, обязательно проверьте стену на предмет отсутствия уже проложенных коммуникаций: электропроводки, водопроводных или отопительных труб.

Установка внутреннего блока

Если участок свободный, прикрепите монтажную планку: отводят от потолка на 10 см, от угла стены на 5 см и намечают карандашом горизонтальную линию. Просверлите отверстия под крепеж и плотно прикрутите пластину. На плиту монтируется внутренний блок кондиционера, после чего в боковой стенке делается отверстие для подключения коммуникаций: электропроводки, патрубков, патрубков для отвода конденсата.

Подключение электропроводки

К блоку внутри помещения прокладывайте собственную проводку, минимальное сечение которой составляет 1,5 кв. Мм. Убедитесь, что вы установили автоматическое выключение. Когда проводка проложена, она подключается к экрану на входе: желтый провод с зеленой полосой подключается к нулевому проводу. Для определения нуля и фазы следует использовать индикатор.

Далее изолированные многожильные провода соединяют клеммы обоих блоков, пропуская их через отверстие в стене. Названия клемм обязательно должны совпадать с проводами, вся схема подключения четко описана в прилагаемой к кондиционеру инструкции.

Прокладка труб

Медные трубы необходимо разрезать, оставив запас на изгиб около одного метра. При гибке труб используются специальные инструменты, чтобы избежать морщин, вмятин и трещин в металле. На подготовленные трубы наносится теплоизоляция — трубы из пенополиуретана. Поролон не подходит в качестве герметика, так как имеет небольшой срок хранения.

Ролик для медных труб

На изолированные трубы кладут резьбовые фланцы, при этом резьба должна располагаться на конце трубы. Следующий шаг — развальцовка трубы. Развальцовку необходимо производить очень осторожно, чтобы на трубах не образовались трещины и бороздки. Гайка должна легко надеваться для развальцовки, и лучше всего ее затягивать динамометрическим ключом — это исключит выпадение развальцовочных соединений из гайки.

Трубопроводы поочередно присоединяются к соответствующей арматуре, которую сложно перепутать из-за разного диаметра. Фланцы навинчиваются на фитинги так, чтобы соединение было плотным, но не раздавливалось, иначе есть риск повредить трубу. В заключение к выхлопной трубе присоединяется кусок пластиковой трубы с усиленным корпусом. Крепление осуществляется с помощью термоусадочной трубки или фланца с резьбой, если он есть. Сливную трубу необходимо прокладывать как можно дальше от несущей стены.

Прокладка труб

Теперь трубы заводятся в яму, выравниваются и снаружи надежно крепятся к стене хомутами. Рядом закрепите проводку кабеля, подсоедините трубопровод к наружному блоку. Отверстие продувают пенополиуретаном или заполняют силиконом. Все внешние соединения проверяются на герметичность с помощью велосипедного насоса и мыльной воды. Если куда-то проходит воздух, нить затягивается плотнее. После проверки мыльные отложения удаляются с прядей чистой тряпкой.

Электропроводка Электропроводка Подключение кабелей к наружному блоку кондиционера Подключение кабелей к наружному блоку кондиционера

Вакуумирование системы

Система отсоса позволяет удалять мельчайшие частицы пыли и влаги. Этот процесс проводится после заделки резьбовых соединений, иначе полностью откачать воздух не получится. Для этого к системе подключается вакуумный насос и в течение часа откачивается воздух.

Пропылесосьте кондиционер

Заполнение и тестирование кондиционера

Схема подключения слива и заправки кондиционера Очень важно соблюдать основные правила использования кондиционера

Охлаждающую жидкость из цилиндра необходимо закачать в систему. К баллону подключают переходник и манометр, а затем, строго следя за давлением, заполняют бак. По окончании процесса на кондиционере срабатывает автоматический выключатель, после чего система самостоятельно переходит в тестовый режим. Если все работает плавно и циркуляция холодного воздуха станет равномерной, можно закрыть дыру в стене, устранить последствия монтажа и наслаждаться прохладой.

Узнайте, как почистить кондиционер своими руками, а также ознакомьтесь с пошаговым руководством нашей новой статьи.

Цены на модельный ряд кондиционеров

Кондиционеры

Видео — Установка кондиционера своими руками

Понравилась статья?
Копите, чтобы не проиграть!

Оценивать:

1. 5
2. 4
3. 3
4. 2
5. 1

3,6

•

Роман

10.10.2019 Ответить

возможна установка наружного блока в подсобном помещении магазина, а внутренний блок в коммерческом сарае, работающий только на отопление, зимой??????????

Aleks

06.12.2019 Ответить

Конечно, если только температура в подсобке не переходит в отрицательную зону. Обычно возможны до минус 5 градусов.

Основные правила установки и подключения кондиционера

Установка и подключение домашнего кондиционера своими руками требует соблюдения ряда требований.

Правила монтажа наружного блока

Модуль оборудован следующим образом:

1. Проверка на прочность балкона или фасада: в 2 раза больше оборудования, весом от 10-15 до 40 кг.
2. Осмотр кронштейнов на внешнем утеплителе — он должен быть скрыт в материале стены.
3. Укладка уплотнителя на вентилируемый фасад или стены из газобетона.
4. Учет шума оборудования: максимально допустимый уровень от 25 до 30 дБ.
5. Проверяйте дисбаланс на каждом этапе установки, чтобы избежать утечки хладагента.
6. Установка в защищенном от ветра месте с навесом, устойчивым к атмосферным воздействиям.
7. Соблюдение дистанции трассы 15-20 см, если техника находится на крыше.
8. Подключение трубы для сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены должно быть не менее 10 см.

Правила по монтажу внутреннего блока

В помещении устанавливается второй модуль и проложена магистраль:

1. Подключение к электросети с организацией индивидуальной линии — потребляемая мощность кондиционера 2 кВт.
2. Укладка сетки во внешнем режиме (с укрытием в ящике) или внутреннем (с укрытием в стене.
3. Сохраняйте расстояние между блоками до 6 м для эффективной работы объекта.
4. Снятие бытовой техники, штор с устройства 3м.
5. Кондиционер не ставят над батареями отопления и мебелью.
6. Соблюдайте расстояние от блока до потолка 20-25 см.

Важно! Внутренний блок монтируется на стене или потолке.

[spoiler title=»Источники»]

• https://stroyday.ru/remont-kvartiry/ventilyaciya/ustanovka-kondicionera-svoimi-rukami.html
• https://stroychik.ru/elektrika/ustanovka-split-sistemy-svoimi-rukami
• https://tehnika.expert/klimaticheskaya/kondicioner/ustanovka-svoimi-rukami.html
• https://vse-otoplenie.ru/ustanovka-kondicionera-svoimi-rukami-posagovaa-instrukcia-kak-pravilno-i-samostoatelno-sdelat-montaz-v-kvartire-i-cto-dla-etogo-ponadobitsa
• https://mastack.ru/other/ustanovka-konditsionera-svoimi-rukami-podrobnaya-instruktsiya-montazha-shemy-i-pravila.html
• https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html
• https://tehnofaq.ru/ustanovka-split-sistemy-svoimi-rukami/
• https://moy-instrument.ru/chertezhi-i-shemy/instruktsiya-po-montazhu-naruzhnogo-bloka-konditsionera.html
• https://otivent.com/kak-ustanovit-i-podkljuchit-kondicioner
• https://falcon93.ru/ustanovka-split-sistemy-kondicionera-svoimi-rukami-poshagovaya-instrukciya/

[/spoiler]
