Samsung SC-6570: Инструкция и руководство на русском

Руководство по эксплуатации Подлежит использованию по назнач…

Пылесос, инструкция по эксплуатации

• Изображение
• Текст
• Содержание

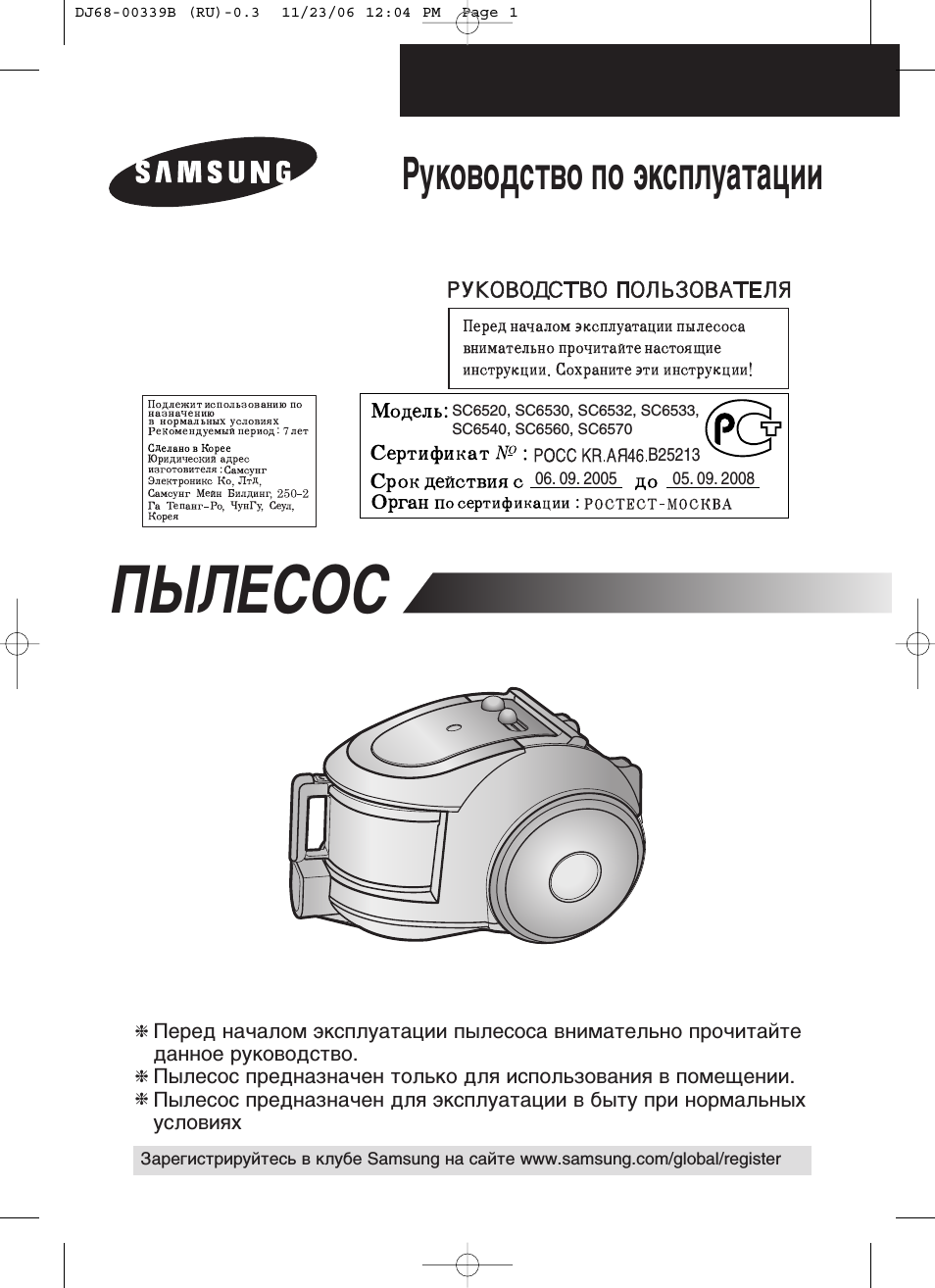

Руководство по эксплуатации

Для использования

деловое свидание, встреча

в нормальных условиях

Рекомендуемый период: 7 лет

Сделано в Корее

Юридический адрес

продюсер: Oshoung
Электроника Лтд,

Главное здание Samsung, 250-2
Га Тепанг-Ро, Чун1 , Сеул,

Корея

ГИД ПОЛЬЗОВАТЕЛЯ

Перед использованием пылесоса

прочитай это

инструкции. Сохраните эти инструкции!

Шаблон:

SC6520, scesac, SC6532, scess,

SC6540, SC6560, SC6570

я(

Сертификат

№

: РОСС

KR.Afl46.B25213

Срок годности прибл

06.09.200 ^ dp 05.09.2008

Орган

на сертификацию: РОСТЕСТ-МОСКВА

ПЫЛЕСОС

* Перед использованием пылесоса внимательно прочтите

это руководство.

* Пылесос предназначен только для использования в помещении.
* Пылесос предназначен для использования в повседневной жизни в нормальных условиях

условия

Зарегистрируйтесь в Клубе Samsung на сайте www.samsung.com/global/register

• ГИД ПОЛЬЗОВАТЕЛЯ
• * Внимательно прочтите это руководство перед использованием пылесоса.
• * Пылесос предназначен только для использования в помещении.
• * Пылесос предназначен для домашнего использования в нормальных условиях
• 1 СБОРКА ПЫЛЕСОСА
  • ► Компоненты могут отличаться в зависимости от модели.
    • ПРЕДУПРЕЖДЕНИЕ!
• 2 ИСПОЛЬЗОВАНИЕ ПЫЛЕСОСА
  • 2-1 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
    • 1) ВЕРСИЯ С РЕГУЛЯТОРОМ
  • 2-2 ШНУР ПИТАНИЯ
    • ПРИМЕЧАНИЕ
  • 2-3 РЕГУЛЯТОР МОЩНОСТИ
    • 1) ВЕРСИЯ С РЕГУЛЯТОРОМ МОЩНОСТИ НА РУЧКЕ (ДОПОЛНИТЕЛЬНО)
      • • УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ ОСТАНОВА
      • • УСТАНОВИТЕ РЕГУЛЯТОР В МАКСИМАЛЬНОЕ ПОЛОЖЕНИЕ
    • 2) ВЕРСИЯ С РЕГУЛЯТОРОМ НА КУЗОВЕ
    • — КОРПУС (ТОЛЬКО ДЛЯ ЖИЛИЩНЫХ РЕГУЛЯТОРОВ)
  • 2 ^ -4 ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ НАСА ^ DOC
    • ► Компоненты могут отличаться в зависимости от модели.
• 3 ОЧИСТИТЕ ЯЩИК ДЛЯ ПЫЛИ!
  • Вариант
  • ПРИМЕЧАНИЕ
• 4 ЧИСТКА ВНУТРЕННЕГО ФИЛЬТРА^
  • 4-1 КОГДА ЧИСТИТЬ ВНУТРЕННИЙ ФИЛЬТР
    • — Если вы заметили заметное снижение мощности всасывания во время очистки, проверьте кассету внутреннего фильтра, как описано ниже.
  • 4-2 ОЧИСТКА ВНУТРЕННЕГО ФИЛЬТРА
• 5 ЧИСТКА ФИЛЬТРА ДВИГАТЕЛЯ
• 6 ЧИСТКА ВЫПУСКНОГО ФИЛЬТРА
  • ЗАМЕТКА:

Видео-обзоры (3)

Все видеообзоры (3) «Samsung SC6570»

Важные меры предосторожности

Страница 2

• Изображение
• Текст

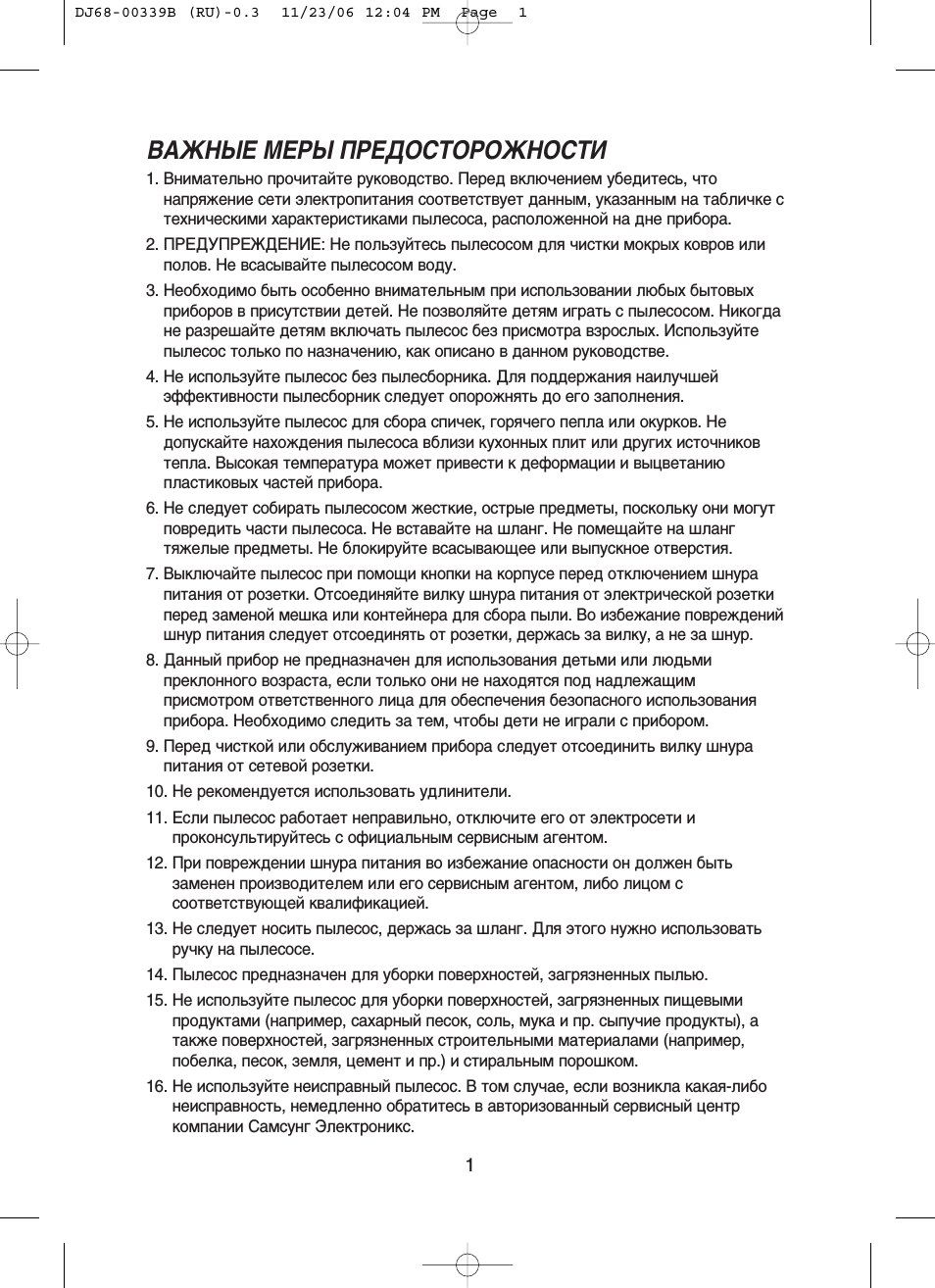

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Внимательно прочтите руководство. Перед включением убедитесь, что

напряжение сети соответствует данным на заводской табличке

технические характеристики пылесоса, расположенного в нижней части устройства.

2. ВНИМАНИЕ: не используйте пылесос для очистки мокрых ковров или

планы. Не используйте пылесос для всасывания воды.

3. Будьте особенно осторожны при использовании любых бытовых

бытовая техника в присутствии детей. Не позволяйте детям играть с пылесосом. Никогда
не позволяйте детям пользоваться пылесосом без присмотра взрослых использование
пылесос только по прямому назначению, как описано в данном руководстве.

4. Не используйте пылесос без пылесборника. Чтобы сохранить лучшее

эффективность пылесборника должна быть опорожнена до того, как он заполнится.

5. Не используйте пылесос для сбора спичек, горячего пепла или окурков. Не надо

держите пылесос рядом с плитами или другими источниками
нагревать. Высокая температура может вызвать деформацию и обесцвечивание

пластиковые детали устройства.

6. Не пылесосьте твердые и заостренные предметы, поскольку они могут

повредить детали пылесоса. Не наступайте на трубку. Не кладите трубку

тяжелые предметы. Не закрывайте вход или выход.

7. Выключите пылесос кнопкой на корпусе перед отсоединением кабеля

питание от розетки. Выньте вилку кабеля питания из розетки
перед заменой мешка или пылесборника. Чтобы избежать повреждений
отсоединяйте шнур питания от розетки, взявшись за вилку, а не за шнур.

8. Этот прибор не предназначен для использования детьми или людьми

старость, если они не находятся в подходящем состоянии
под наблюдением ответственного лица для обеспечения безопасного использования
устройство. Следите за детьми, чтобы они не играли с прибором.

9. Перед чисткой или ремонтом устройства выньте вилку из розетки

от розетки.

10. Не рекомендуется использовать удлинители.

11. Если пылесос не работает должным образом, отключите его от электросети. E

проконсультируйтесь с авторизованным сервисным агентом.

12. Если шнур питания поврежден, во избежание опасности его необходимо

заменен производителем или его сервисным агентом, или лицом с

адекватная квалификация.

13. Не переносите пылесос за шланг. Для этого вам нужно использовать

ручку пылесоса.

14. Пылесос предназначен для очистки поверхностей, загрязненных пылью.

15. Не используйте пылесос для очистки поверхностей, загрязненных продуктами питания

продукты (например, сахарный песок, соль, мука и т д сыпучие продукты), e

также поверхности, загрязненные строительными материалами (например,

известь, песок, земля, цемент и т д.) и моющее средство.

16. Не используйте неисправный пылесос. В случае каких-либо

неисправность, немедленно обратитесь в авторизованный сервисный центр
электроника Samsung.

1

1 сборка пылесоса, Предупреждение

Стр. 3

• Изображение
• Текст

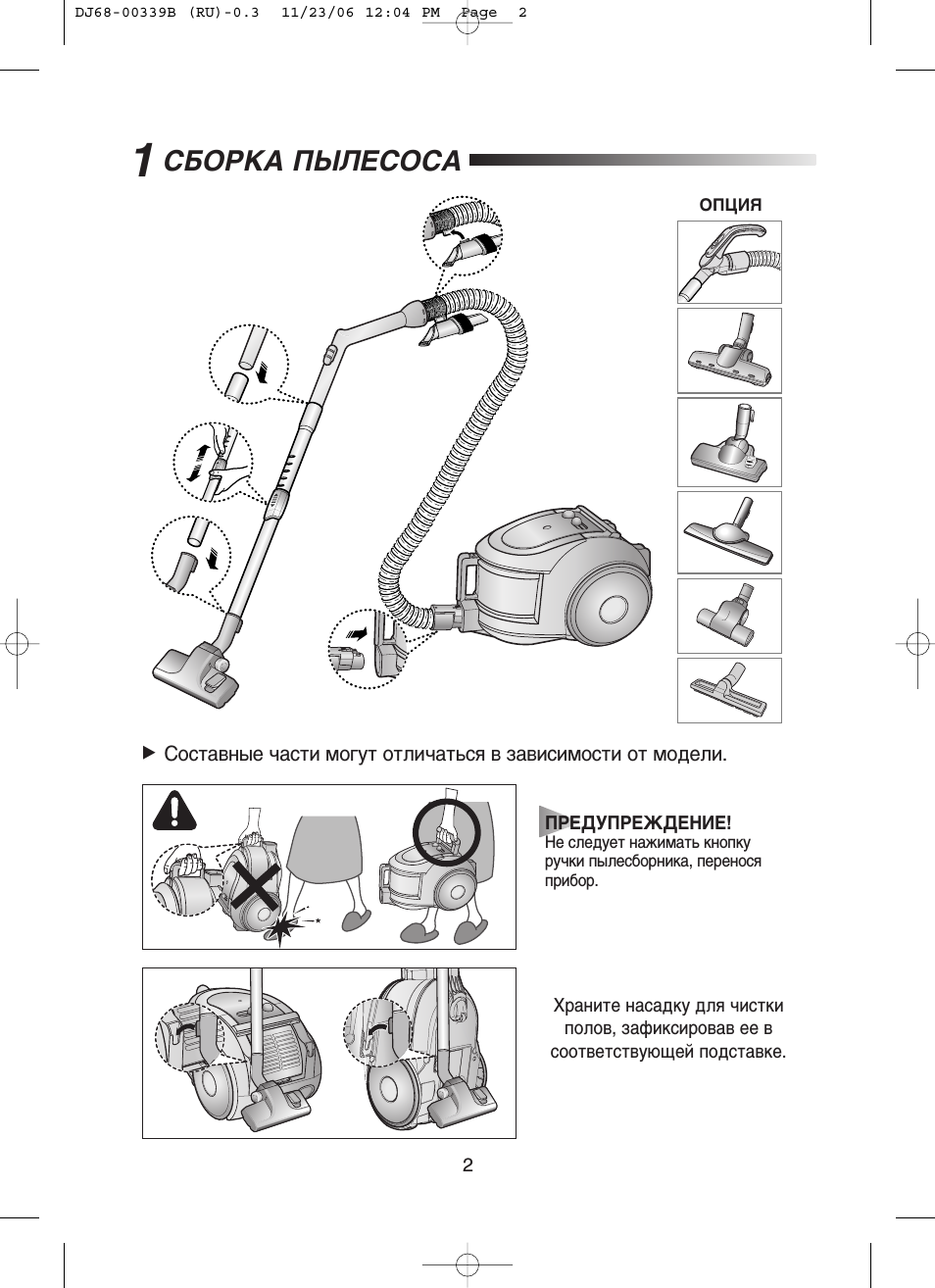

1 СБОРКА ПЫЛЕСОСА

ВАРИАНТ

► Компоненты могут отличаться в зависимости от модели.

ПРЕДУПРЕЖДЕНИЕ!

Я не должен нажимать кнопку

ручки мешков для пыли, транспорт
устройство.

Держите печатающую головку

полы, закрепив его в

соответствующий стенд.

2

Комплектация и особенности корейского пылесоса

Традиционно мы начинаем с оснащения устройства, поскольку это один из тех критериев, который в той или иной степени определяет возможности технологии.

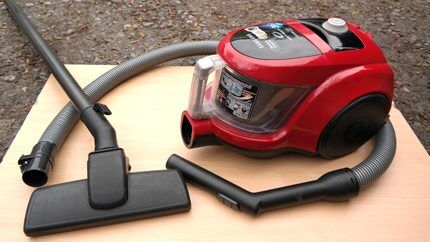

В комплект поставки Samsung SC6570 входят:

• турбо-форсунка;
• фильтр тонкой очистки;
• труба телескопа;
• гофрированный шланг;
• стандартные мебельные щетки, рифленые.

Однако некоторые аксессуары могут иметь статус «необязательные». Например, телескопическая трубчатая ручка с регулировкой мощности или щетка с переключателем режимов уборки, а также щетка для стирки постельного белья могут не входить в классический набор.

Простая настройка (не опция) пылесоса Samsung SC6570, благодаря которой оборудование обходится пользователю примерно на треть дешевле, чем стоимость полного комплекта

Конечно, в комплекте есть инструкция по эксплуатации и список сервисных мастерских, где в случае неисправности в течение гарантийного срока доступен бесплатный (или платный) ремонт корейской бытовой техники.

Механизмы и технологии управления

Особенными технологическими «фишками» в управляемости машина не выделяется. Функциональность включения / выключения, наряду с другими элементами управления, довольно проста.

Однако в конструкции все еще есть «отличительный признак» в виде оригинальной рукоятки (вариант), расположенный в области соединения гофрированной трубки со штангой телескопа.

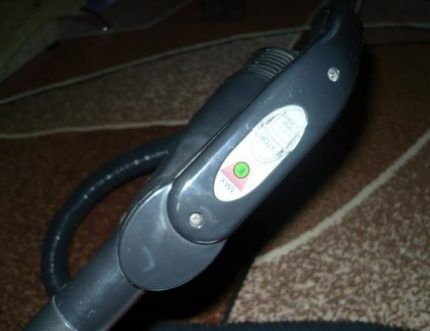

Оригинальная ручка управления, часто прилагаемая к SC6570. Однако наряду с оригинальностью аксессуар добавляет владельцу удобства, позволяя управлять мощностью пылесоса

Оригинальная форма ручки отличается также наличием регулятора мощности. Устройство позволяет легко регулировать уровень мощности всасывания от максимального значения до полного отключения бытовой техники от работы.

Кроме того, из характеристик устройства управления различают три возможных конфигурации:

1. Выключатель питания на корпусе пылесоса вместе с регулятором мощности.
2. Наличие всего одного выключателя питания на корпусе устройства.
3. Наличие светового индикатора наполнения мусорного ведра.

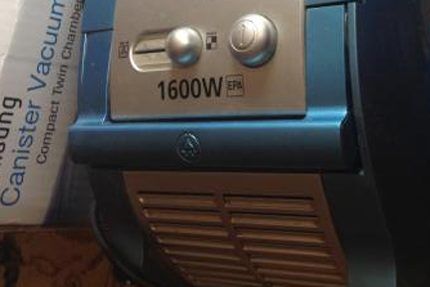

Механизм регулировки мощности, расположенный на корпусе аспиратора, имеет шкалу, разделенную на два положения: «MAX» и «MIN» — соответственно максимальный и минимальный расход.

Такая конфигурация регулятора мощности, установленного непосредственно на корпусе оборудования, также не исключена для конструкции пылесоса SC6570. Ползунковый переключатель для одного из двух режимов: минимум — максимум

Первое положение (МАКС) рекомендовано производителем для использования в условиях очистки твердых напольных покрытий, а также при обработке сильно загрязненных ковровых покрытий. Второе положение (МИН) рекомендуется для деликатных поверхностей (шторы, мягкие покрывала, одеяла и т.д.).

Незначительное снижение мощности всасывания обеспечивается еще одним простым механизмом — подвижной шторкой, встроенной в корпус углового элемента гофрированной трубы. Мощность всасывания регулируется перемещением заслонки в положение «открыто / закрыто».

2 эксплуатация пылесоса, 1 выключатель питания, 1) исполнение с регулятором

2 силовых кабеля, примечание, 3 ручки мощности, установите ручку в положение остановки, установите ручку в максимальное положение, 2)

• Изображение
• Текст

2

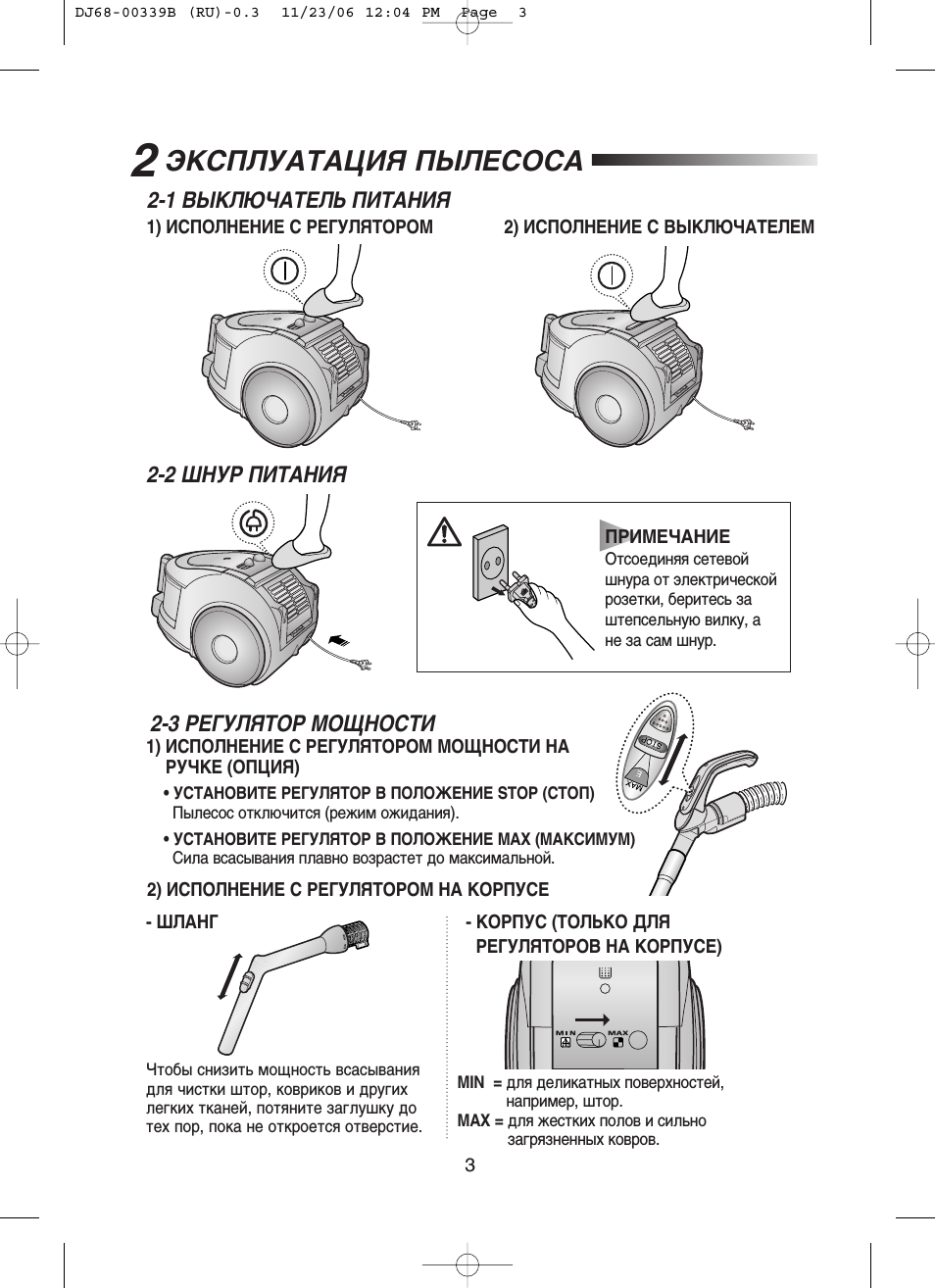

РАБОТА ПЫЛЕСОСА

2-1 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

1) ВЕРСИЯ С РЕГУЛЯТОРОМ

2) ВЕРСИЯ С ПЕРЕКЛЮЧАТЕЛЕМ

2-2 ШНУР ПИТАНИЯ

А ^

ПРИМЕЧАНИЕ

Отключение от сети

электрический кабель
взял, возьми
подключи е
не для самого кабеля.

2-3 РЕГУЛЯТОР МОЩНОСТИ

1) ВЕРСИЯ С ВКЛЮЧЕННЫМ РЕГУЛЯТОРОМ МОЩНОСТИ

РУЧКА (ДОПОЛНИТЕЛЬНО)

• УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ ОСТАНОВА

Пылесос выключается (режим ожидания).

• УСТАНОВИТЕ РЕГУЛЯТОР В МАКСИМАЛЬНОЕ ПОЛОЖЕНИЕ

Мощность всасывания будет постепенно увеличиваться до максимальной.

2) ВЕРСИЯ С РЕГУЛЯТОРОМ НА КУЗОВЕ

— ГИБКИЙ ШЛАНГ

Чтобы уменьшить мощность всасывания

для чистки штор, ковров и др
легкие ткани, вытяните вилку вверх, чтобы

пока не откроется отверстие.

— РАЗМЕЩЕНИЕ (ТОЛЬКО ДЛЯ

РЕГУЛЯТОРЫ КОРПУСА)

NS

Ой

МСТО

MIN = для деликатных поверхностей,

например шторы.

MAX = для твердых и прочных полов

грязные ковры.

3

2^-4 использование и обслуживание наса^док

Стр. 5

• Изображение
• Текст

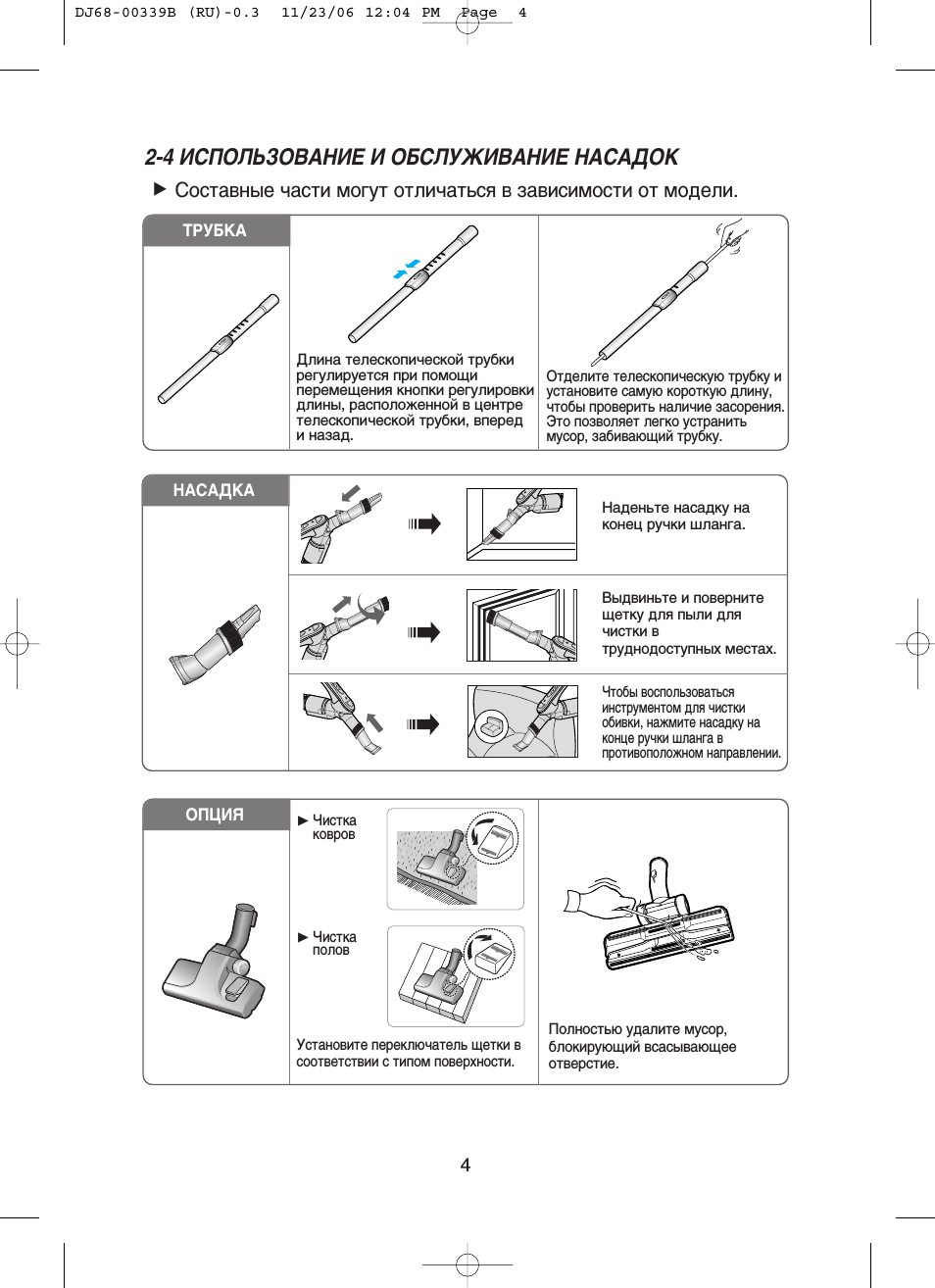

2 ^ -4 ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ НАСА ^ DOC

► Компоненты могут отличаться в зависимости от модели.

Длина телескопической трубы
регулируется
переместите кнопку регулировки
длина центра

телескопическая труба, вперед

и вернуться.

Отсоедините телескопическую трубу e

установить самую короткую длину,

проверить на засорение.
Это позволяет легко избавиться от
мусор, забивающий трубу.

Носить

сопло

на

конец ручки шланга.

Вытащите и поверните
щетка для пыли для

уборка в

1 труднодоступные места.

«1^

_ Использовать
^ инструмент для очистки
1 накладка, прижать насадку

конец рукоятки шланга в
противоположное направление.

► Очистка

планы

Установите переключатель щетки
по типу поверхности.

Я

4
