Ремонт пылесоса Samsung: как разобрать двигатель пылесоса SC4520 и других моделей?

Инструкции по ремонту различных поломок

Корейская компания Samsung занимает одно из первых мест в мире по производству всевозможной уборочной техники. Производит все типы пылесосов: промышленные, строительные, для клининговых компаний, но самыми популярными являются бытовая техника. Эти устройства также имеют множество разновидностей, например, для сухой или влажной уборки, мытья пылесосов, агрегатов с фильтром для воды и даже роботов-пылесосов.

Samsung SC4520

Недорогой вариант пылесосов из популярной серии Air Track (дословный перевод — «дыхательные пути»), в котором вместо мешка для мусора используется специальный пластиковый контейнер. Для своей цены у него довольно неплохая мощность всасывания — 350 Вт и потребляемая мощность 1600 Вт. Регулировка мощности всасывания отсутствует.

Samsung Easy1500

Полное название модели — SC52-EO. Бытовой пылесос со средней мощностью всасывания — до 370 Вт и потребляемой мощностью 1500 Вт. Устройство оснащено тканевым мешком для сбора мусора и дополнительным фильтром, установленным перед крыльчаткой мотора. Объем пылесборника 2,5 литра. Длина кабеля 6 метров, система автоматической перемотки.

Samsung VC-5853

Экономичный вариант средней мощности, отлично подходит для уборки небольших помещений. Оснащен мешком для мусора объемом 2,4 л, только для химической чистки. Энергопотребление этого пылесоса Samsung составляет 1300 Вт, мощность всасывания — 330 Вт. Оснащен встроенным индикатором заполнения. Длина электрокабеля 6 метров, тип намотки автоматический, допустимая дальность действия 8,5 метра.

Samsung SC6570

Современный бытовой пылесос без мешка для сбора пыли. В нем мусор скапливается в специальном пластиковом циклонном фильтре объемом 1,4 литра. Он имеет индикатор полного пылеуловителя и удобную телескопическую трубку, на которой расположен регулятор мощности. Вес устройства 5,3 кг. Длина электрического кабеля 6 метров, дальность действия пылесоса до 9 метров.

Samsung SC6573

Компактный и удобный бытовой пылесос с пластиковым пылесосом (циклонный фильтр). Оснащен выдвижной телескопической трубкой и индикатором заполнения контейнера. В ручку трубки встроен механизм регулировки мощности. Вес устройства 5,2 кг, объем пылесборника 1,5 литра. Потребляемая мощность 1800 Вт, мощность всасывания 380 Вт.

Samsung SW17H9090H

Универсальный пылесос необычного и элегантного дизайна, который выполняет как сухую, так и влажную уборку. Тип пылесборника — фильтр для воды объемом 2 литра. В комплект входит дополнительный HEPA-фильтр и турбощетка. Выдвижной всасывающий шланг со встроенным регулятором мощности. Вес устройства 8,9 кг.

Это мнение ошибочно. Сам пластиковый контейнер не подвергается воздействию влаги и его также можно мыть под краном, предварительно сняв его с устройства. Но если пылесос не предназначен для влажной уборки, то его фильтры не задерживают влагу и даже в небольших количествах обязательно попадут в мотор устройства. Впоследствии это может привести не только к выходу из строя самого агрегата, но и к короткому замыканию электропроводки в помещении.

В каждом из рассмотренных выше типов пылесосов могут выйти из строя различные элементы и агрегаты. Это зависит от конструкции агрегата и принципа его работы.

Например, очень часто пользователи сталкиваются со следующими проблемами:

• нет тяги;
• появился посторонний запах;
• устройство не включается;
• происходит закрытие, устраняя заглушки;
• нет фиксации кабеля;
• снижение мощности всасывания;
• шум и вибрации;
• другие.

Далее мы подробно рассмотрим, какие неисправности могут быть чаще всего в различных типах изделий и как их исправить своими руками.

Если ваше устройство вышло из строя и срок гарантии уже истек, не спешите отнести его в сервисный центр. Возможно, поломка простая, и вы сможете отремонтировать пылесос без помощи специалистов своими руками.

Представленные ниже примеры неисправностей, методы их диагностики и устранения помогут вам самостоятельно решить ту или иную проблему с агрегатом.

При обнаружении такой неисправности устройство издает характерный звук в виде гудения. Это указывает на то, что двигатель работает, но не поглощает массы пыли.

необходимо обратить внимание на такие элементы, как шланг и насадки, пылесборник, механизмы фильтров, чтобы убедиться, что они целы

Для этого нужно выполнить ряд действий:

1. Проверьте, не заполнен ли мешок или контейнер мусором.
2. Отделите от тюбика все детали: щетку, тюбик. Они могут содержать мусор, который мешает свободному прохождению воздушных потоков. При обнаружении промойте аксессуары под проточной водой или длинной спицей.
3. Если причина не в тюбике, значит внутри прибора образовался засор. Проверить все фильтры (сливной, мелкий). Если возможно, прочтите инструкцию, промойте фильтр тонкой очистки и просушите его. Далее установите деталь в корпус пылесоса и убедитесь, что она работает.
4. Внимательно осмотрите мусорное ведро. Тканевые мешки необходимо вымыть или очистить от скопившейся мелкой пыли, которая забивает ячейки и мешает свободному прохождению воздуха.

Другими причинами плохого пылеудаления могут быть деформированные уплотнители, прокладки, отсутствие плотного соединения шланга с корпусом изделия. Изношенное уплотнительное кольцо, сломанную втулку вакуумного регулятора необходимо заменить новыми деталями.

В противном случае, когда воздух хорошо проходит через шланг и щетку, но на полу остается мусор, необходимо проверить высоту валика щетки.

Попробуйте переместить ролик немного выше или ниже — экспериментируйте. Возможно, ролик просто не отрегулирован и не может полноценно выполнять свои функции

Если невозможно добиться идеального впитывания мусора, насадку необходимо заменить.

Если во время или после чистки появляется запах горящей резины и мотор перестает работать, причина кроется в обмотке. Для этого потребуется полностью разобрать двигатель, отремонтировать или заменить перегоревший якорь или статор на новый элемент.

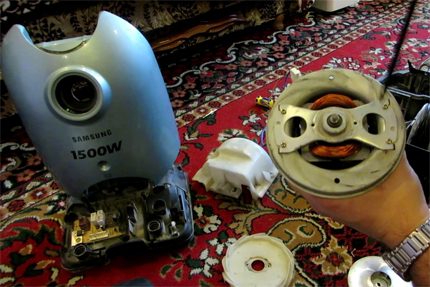

Инструкции по разборке двигателя:

1. Снимите болты с корпуса изделия.
2. Наклоните крышку корпуса, переместите катушку, кабели и снимите двигатель.
3. Откручиваем боковые болты и снимаем резиновую прокладку.
4. С помощью отвертки разделите корпус надвое.
5. Снимите мотор с защитного кожуха.
6. Сложите рулоны и отделите деталь, освободив турбину.
7. Отвинтите болт с помощью головки с внутренним шестигранником, надежно зафиксировав статор и остальную конструкцию.
8. Откручиваем все разъемы и снимаем щетки.
9. Выбейте якорь с помощью гаечного ключа и молотка.

ЧИТАЙТЕ ТАКЖЕ: ТВ антенна для дачи: выбор, установка, производители

Проверить подшипники на наличие повреждений и при необходимости масло.

Самостоятельно заменять обмотку не рекомендуется — после процедуры вам потребуется динамическая балансировка якоря, что самостоятельно сделать сложно

После разборки замените дефектные элементы и соберите деталь в обратном порядке.

Вы заметили, что при неоднократных попытках включить устройство не видно признаков его работоспособности? Так что стоит проверить напряжение в розетке, к которой подключено устройство, а также целостность шнура питания.

Как правило, в местах подключения кабеля к вилке происходит обрыв провода, в результате чего отсутствует контакт. Если вы столкнулись с этой проблемой, вам нужно будет полностью заменить кабель на новый.

Для ремонта вам потребуются:

1. Снимаем заднюю крышку устройства.
2. Выверните винты, которыми крепится диафрагма.
3. Снимите его осторожно, не касаясь проводов.
4. Отодвинуть блок с прокладкой в ​​сторону.
5. Извлеките пружину и проверьте ее работоспособность.
6. При необходимости замените поврежденную проводку и компоненты.

После завершения ремонта соберите агрегат в обратном порядке согласно инструкции.

Также причиной неисправностей могут быть неисправные выключатели, внутренняя проводка. Еще одна возможная причина — срабатывание автоматической защиты от перегрева устройства. Эта технология предотвращает повреждение двигателя из-за повышенной нагрузки при работе устройства.

Наличие термовыключателя помогает предотвратить перегрев устройства со временем, а дополнительные опции устраняют причину, например, очистка HEPA-фильтра от частиц пыли.

Распространенные неисправности

Тип и серьезность неисправности могут в некоторой степени зависеть от модели устройства. Но поскольку в целом устройство всех пылесосов Самсунг имеет довольно простую конструкцию, то виды поломок у них, как правило, одинаковы. Работа по устранению неисправностей в разных моделях практически не отличается друг от друга.

Прежде чем приступить к разборке, необходимо провести тщательную диагностику и постараться максимально точно установить характер неисправности. Это избавляет от лишних действий и экономит время. Переполненный контейнер, засоренная труба или труба часто являются причиной плохой работы.

Не включается

Когда после нажатия кнопки включения мотор пылесоса не запускается, значит, есть проблемы с электрической частью. Для начала нужно убедиться в исправности самой розетки — подключить к ней другую бытовую технику. Если розетка исправна, можно приступать к диагностике пылесоса. В первую очередь следует внимательно осмотреть кабель устройства на предмет перегибов, трещин, потертостей.

Кабель тоже может гореть и определить это, пощупав руками, не удастся. Здесь поможет электрический тестер. Необходимо разобрать вилку пылесоса и «прозвонить» провода. Зрительно найти место перегорания довольно сложно — если не видно темных участков, потребуется полная замена всего кабеля.

Плохо тянет

Самая частая причина плохого сцепления — засорение трубки или шланга устройства. Необходимо отсоединить шланг от пылесоса и снять с него металлический шланг. Визуализируйте эти предметы на свету, при обнаружении засора удалите его ниткой или другим подобным предметом. Для удобства шланг можно положить на пол или вытащить вручную. Если шланг разборный, отсоедините все компоненты, включая щетку. Телескопическую трубку необходимо вдвинуть до упора.

Часто блоки образуются в конструкции самой кисти, найти их там сложно, так как кисть имеет изогнутую форму. В этом случае необходимо его разобрать, открутив крепежные винты, осмотреть и очистить салон. Особое внимание стоит уделить турбо-щеткам — они быстро забиваются, наматывая на себя волосы и пряди, которые потом налипают на мелкий мусор. Для их очистки нужно открутить пластиковый фиксирующий винт с конца щетки, снять и очистить внутренний вал.

Плохое сцепление также может быть вызвано разрывом шланга — растрескиванием. Это случается, когда хозяйкам лень наклоняться, чтобы нести пылесос и тащить его за шланг, волоча по комнате. При образовании таких трещин потребуется полная замена трубы. Вы можете обернуть разрывы изолентой или наклеить на них мягкую резиновую накладку, но это только временное решение, так как трещина со временем будет увеличиваться.

Часто причиной плохой тяги является банальное засорение фильтра или переполненный контейнер для пыли. Необходимо очистить пылесборник (тканевый мешок также можно постирать), тщательно очистить или заменить съемные фильтры, если очистка больше невозможна из-за их длительного срока службы. Если после всех выполненных процедур тяга не улучшается, значит, есть проблемы с двигателем устройства — уменьшились его обороты. Необходимо разобрать агрегат и выявить причину.

ЧИТАЙТЕ ТАКЖЕ: Средство от засорения пластиковых труб. Что лучше выбрать?

Шумит и вибрирует

Причиной постороннего шума в пылесосах с пластиковым пылеуловителем часто является попавший в емкость крупный предмет: металлическая гайка, бусинка, пуговица. Поэтому первое, что нужно сделать, это очистить пылесборник, проверить его на наличие внутренних повреждений (сколов, надломов, трещин). В пылесосах с мешками для мусора один и тот же посторонний предмет может издавать шум внутри ящика снаружи мешка. Вам нужно открыть крышку, снять пакет и внимательно осмотреть устройство изнутри. Однако есть более серьезные причины шума.

• Повреждение вентилятора или его посадочных мест в вертикальных вентиляторах. Необходимо разобрать корпус, попытаться сбалансировать, смазать или заменить вентилятор в зависимости от его состояния.
• В моющих моделях посторонний шум может вызывать отработавший насос, который закачивает воду в шланг — здесь поможет только его полная замена.
• Неестественный шум и дребезжание могут возникать из-за сломанных подушечек на щетке устройства. Затем нужно открутить заглушку и вытащить рабочий вал. Зажав один его конец плоскогубцами, открутите болт крепления конца, осмотрите и при необходимости замените комплектующие: подшипники, пыльники, прокладки, прокладки.
• В некоторых моделях рабочий вал в щетке фиксируется специальной планкой. Когда ремень изнашивается или рвется, вал внутри рамы начинает стучать по корпусу. Необходимо разобрать щетку, попробовать подтянуть или заменить ремень.

В большинстве случаев пылесос неестественно вибрирует и гудит из-за неисправности мотора. Причиной может быть сломанное посадочное место для корпуса электродвигателя. Тогда ремонт будет относительно простым: можно обернуть металлическую оболочку изолентой, чтобы она более плотно прилегала к корпусу пылесоса.

Видео

Как разобрать мотор пылесоса Samsung SC 4520, самый сложный агрегат, смотрите в видео.

А ещё у нас есть

•

Пылесос Philips Performer Active FC8585 01

автор 25.07.2020 220

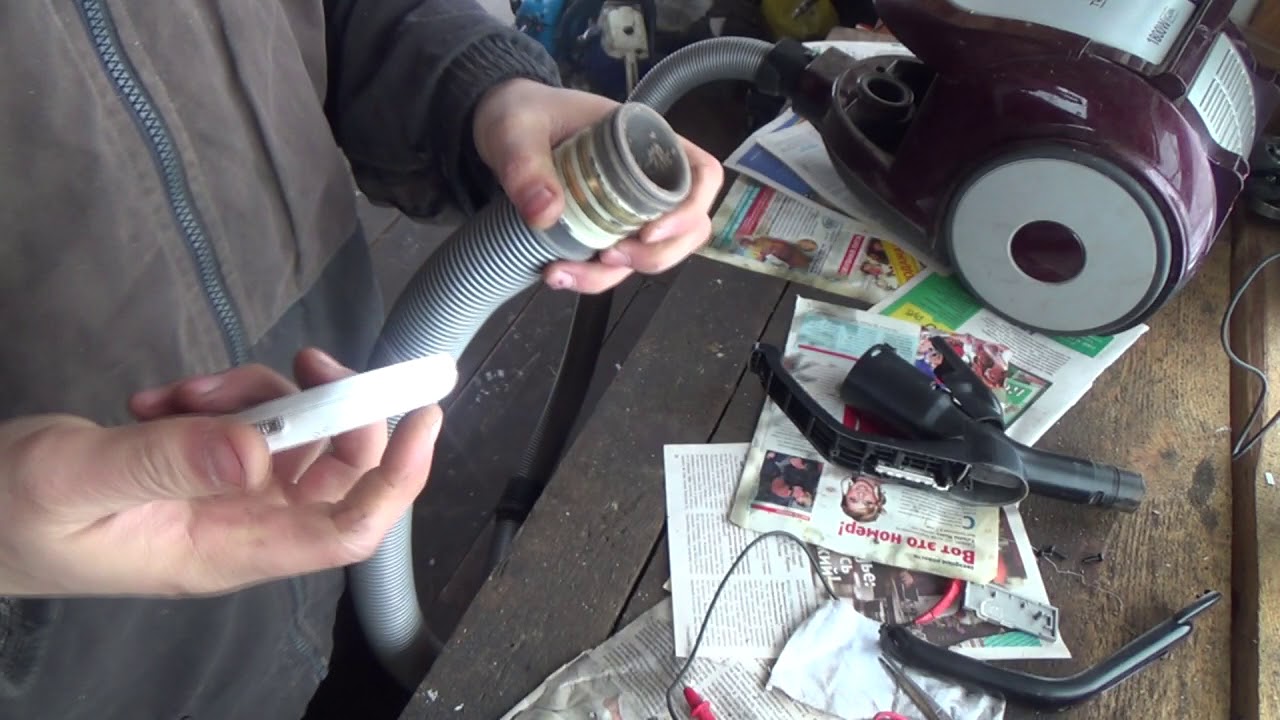

Необходимые инструменты

Необходимые вам инструменты будут зависеть от типа и модели вашего пылесоса Samsung. При разборке и ремонте, профилактике или чистке устройства, а также отдельных его элементов не обойтись без следующих устройств:

• крестообразные и шлицевые отвертки — их размеры подбираются исходя из типа и глубины завинчивания шурупов;
• плоскогубцы;
• канцелярский, а точнее профессиональный строительный нож;
• смазка;
• электроизоляционная лента;
• электрический тестер.

Во многом тип выполняемой работы также влияет на выбор инструментов. Например, наждачная бумага и обезжиривающее средство (ацетон, растворитель) понадобятся для очистки поверхности всасывающей трубы перед приклеиванием трещин. Грязь на стержне щетки пылесоса удобно удалять ножницами, а для удаления блоков понадобится длинная жесткая проволока.

Ремонт питающего провода

Вилка пылесоса вставлена ​​в розетку, но пылесос не включается. И признаков жизни тоже не подает. Тогда нужно искать причину в подаче напряжения на пылесос. Для начала нужно убедиться, что сама розетка исправна. Проверить напряжение на розетке можно с помощью вольтметра. Это самый правильный способ.

Если вольтметра нет под рукой, можно использовать другого потребителя электроэнергии, заведомо ремонтопригодного. Это может быть настольная лампа или что-то подобное. Если розетка исправна и есть напряжение, приступаем к ремонту пылесоса. Пылесос необходимо отключить от розетки и проверить шнур питания.

Нить обычно обрывается в месте соединения с пробкой или самим пылесосом. Если неисправность не обнаруживается визуально, пылесос придется разобрать. Вы можете посмотреть, как разобрать пылесос, на видео выше. Далее проверьте целостность жил шнура питания с помощью омметра. Если нить оборвалась, ее необходимо заменить на новую. Если провод не поврежден, с помощью омметра проверьте переключатель пылесоса и т.д. Для двигателя. При необходимости отремонтируйте или замените их.

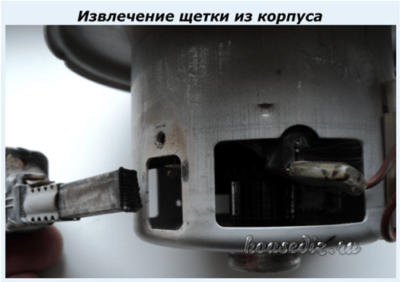

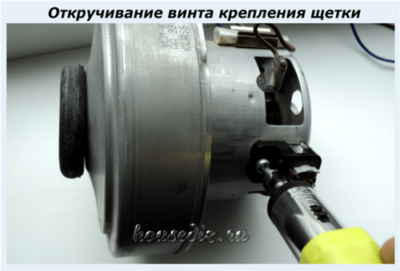

Извлечение щеток

Поочередно установите отвертку на крепежный винт и открутите его.

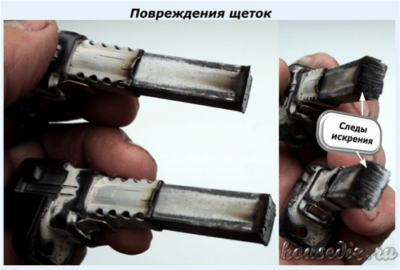

Кисточку аккуратно убираем рукой и осматриваем.

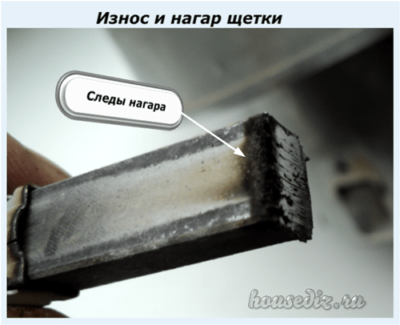

Следы нагара с образованием слоев графитовой пыли видны невооруженным глазом.

Такое же изображение наблюдается на второй кисти. На торцевой поверхности хорошо видны следы искр.

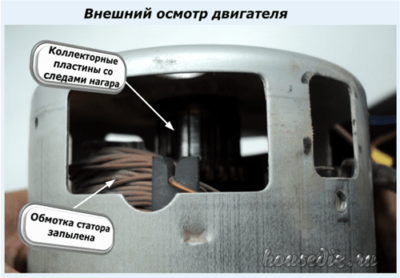

Это позволяет сделать вывод о необходимости внешнего осмотра коллектора и электрического контроля состояния обмоток ротора и статора.

сделать это через закрытый кожух двигателя нельзя — его необходимо разобрать и снять якорь.

Как правильно разобрать корпус?

Для удобства работы необходимо предварительно вынуть вилку из розетки и отсоединить всасывающий шланг от пылесоса, иначе он помешает разборке. Затем нужно снять пластиковый контейнер для пыли или мешок для мусора, а также разобрать все фильтры. Используя подходящую отвертку, удалите все крепежные винты.

В пылесосах Самсунг крепежные винты, которыми собирается корпус, не маскируются. Найти их несложно, нужно лишь внимательно осмотреть весь аппарат. Но также следует учитывать, что, помимо шурупов, отдельные части корпуса устройства можно скрепить между собой с помощью специальных пластиковых креплений. Поэтому, если после откручивания шурупов корпус не разбирается, то не стоит усердствовать и применять силу, иначе его легко сломать.

Разбирать его нужно очень осторожно: строительным или канцелярским ножом отклеить верх (желательно спереди) и осторожным движением вверх снять с рамы пылесоса. Если крышка тоже зафиксирована пластиковыми замками, она в этих местах не прогнется — придется по одной поддевать все защелки.

Подготовительный этап разборки пылесоса Samsung

Вы можете заметить неудобства, если будете использовать эту технику в течение некоторого времени. Вы знаете, какой звук характерен для вашего Samsung и малейшие изменения в нем или в работе устройства будут вам заметны.

Поломка многих деталей вызовет финансовые проблемы.

Неисправный мотор в пылесосе заметен по: прерывистым звукам, пыли, запахам гари. Если нет возможности передать мастеру, разберите пылесос Samsung 1800w своими руками, видео и фото будут помощниками.

Какие инструменты понадобятся

Вам нужно очистить мешок для пыли или заменить его? Никаких специальных приспособлений или навыков не требуется. Они нужны при проблемах с мотором, кабелями, элементами платы. Они будут:

• файл;
• шило;
• плоскогубцы;
• наждачная бумага;
• порок;
• строительный нож;
• запасные разъемы и кабели.

Используйте инструменты, чтобы разобрать пылесос.

При замене мелких деталей не придется много тратить. Но для замены большого и дорогостоящего компонента можно обратить внимание на альтернативу. Изготовлен из хорошего материала.

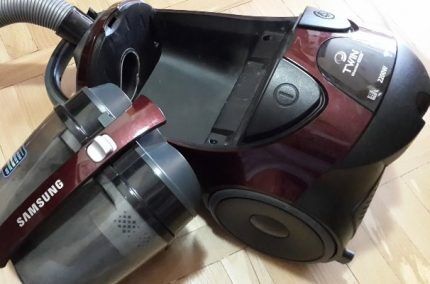

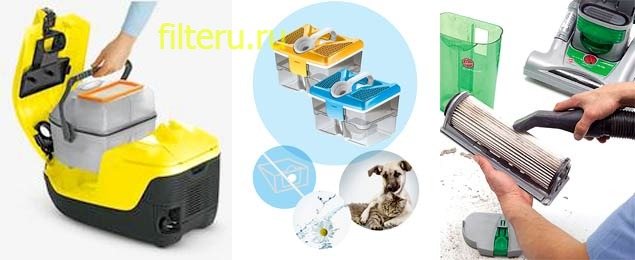

Чистка пылесоса с водяным фильтром

Пылесосы с фильтрами для воды требуют регулярного и тщательного ухода. Они оснащены фильтрами HEPA, поэтому требуется периодическая промывка, сушка и даже замена фильтрующих элементов время от времени.

ВИДЕО «alt =» «> Алгоритм очистки устройства следующий:

1. Отключите пылесос от сети.
2. Вынуть загрязненный контейнер, промыть его водой.
3. Промойте фильтры водой и установите их на место.

Одноразовые фильтры HEPA необходимо заменять новыми. Но некоторые в целях экономии не выбрасывают одноразовые фильтры HEPA, а продувают их. Эта процедура удалит до 80% крупных частиц пыли и до 30% мелких частиц пыли. Если вам не нравится этот вариант, можно просто промыть фильтр холодной водой.

Результат будет примерно такой, как после продувки, только в домашних условиях такой способ очистки удобнее. Правда, после 1-2 процедур его все равно придется заменить, так как чистка уже не принесет желаемого результата.

Очистить фильтры для воды довольно проблематично, иногда на это уходит больше часа. Но если вы приобрели такой пылесос, помните, что чистка должна быть обязательной после каждой уборки.

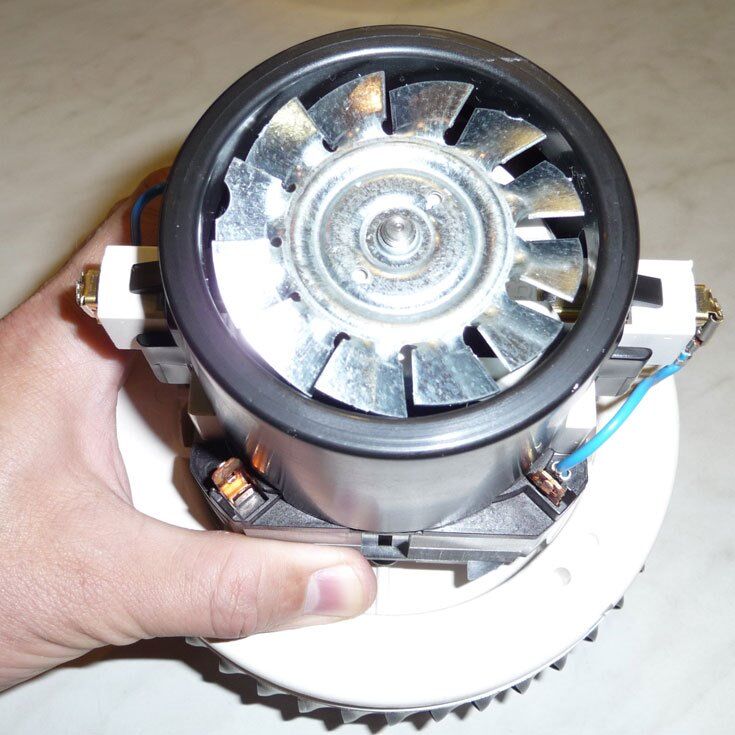

Ремонт и замена двигателя

Признаки того, что нужно проверить мотор пылесоса:

• устройство гудит или шипит при подключении к сети,
• пылесос слабо всасывает пыль, совсем ее не всасывает и не «плюет»,
• от прибора идет запах гари.

Для начала осмотрим двигатель визуально: сразу заметны перегоревшие элементы или оборванные кабели. Обрыв проводов происходит чаще, если они изготовлены из алюминия, который легко повреждается при вибрации. Обычно целостность нитей нарушается в местах их крепления.

Затем проверяем работоспособность мотора: вынимаем, зажимаем в тисках, устанавливаем клеммы с изоляцией и подаем на них напряжение. Если есть искры, скорее всего, внутри электродвигателя много пыли и мелкого мусора. В крыльчатке также скапливается пыль, которую необходимо удалить оттуда.

Совет: корпус коллектора можно очистить ластиком, придав ему желаемую удлиненную форму кончика. В отверстие вставляется резина, мотор вращается вручную, а на резинке остается грязь. Очистите десну ватным тампоном, смоченным в спиртовом растворе.

Если внутри корпуса много мусора, откройте его, нажав на него плоскогубцами, слегка загнув края у зажимов. Удалите, очистите и переустановите.

Работе могут помешать:

• дисбаланс рабочего колеса;
• выход из строя подшипника;
• износ щеток по бокам коллектора;
• смещение уплотнительного кольца на входе в отверстие вентилятора: оно должно быть чистым и расположенным;
• передаваемые или поврежденные провода — их следует окольцевать;
• перегорел термопредохранитель на корпусе двигателя.

После диагностики и ремонта продуйте двигатель от пыли, оставшейся внутри. Вряд ли это сработает с первого раза. Повторяйте, пока не перестанут выходить пыльные облака.

Отдельная статья посвящена ремонту двигателя:

Как отремонтировать мотор пылесоса в домашних условиях: пошаговая инструкция + видео

При установке нового мотора на пылесос Самсунг отключите клеммы от поврежденной части и подключите их к новой. Новый электродвигатель может немного отличаться модификацией. Главное требование — полное подобие отверстий и щеток, так как мотор вставлен в корпус уникальным образом. Он должен подходить идеально, при полном совпадении всех канавок и углублений, провернуть двигатель не получится. Затем затяните резинку или другие уплотнительные элементы, вкрутите снятые саморезы и снова соберите кожух.

На видео ниже показан процесс разборки пылесоса и замены мотора:

Как осуществить ремонт пылесоса Samsung

Первое, что нужно подумать о ремонте — это шум двигателя. Внутри устройства могло скопиться много пыли. Чтобы проверить это, вы должны сначала разобрать пылесос. Необходимые инструменты: Чтобы произвести разборку, не повредив пылесос полностью, вам необходимо:

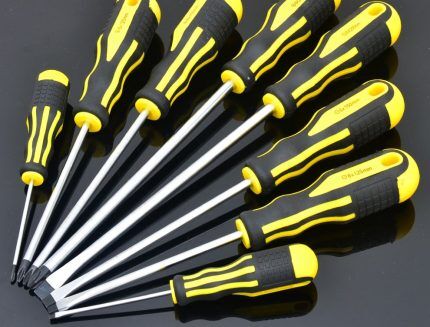

• Две отвертки Phillips для больших и малых винтов и две плоские;
• Пинцет.
• Плоскогубцы или кусачки.
• Головка торцевая 12.
• Заместитель кузнеца.
• Смазка двигателя, если необходимо.

3 способа, как открутить гайку крепления ротора

Назовем их условно по технологии производительности труда:

1. разрез с разрезом;
2. фиксация петлей на тисках;
3. крепление тисков переходниками.

Каждый из этих методов имеет свои преимущества и недостатки, его можно применять в зависимости от наличия основного оборудования и инструментов.

Прорезь на валу

Немного истории

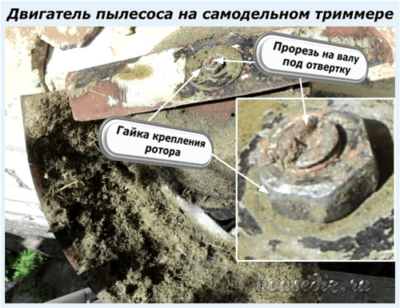

Эта технология крепления ротора использовалась на коллекторном двигателе любого пылесоса, произведенного в советское время. Для удобства ручной сборки и последующего ремонта на конце вала всегда на заводе делалась проточка под лезвие отвертки.

Его сила фиксировала положение вала ротора, а крутящий момент гаечного ключа фиксировал или ослаблял гайку. У меня до сих пор есть похожий двигатель, который использовался при постройке кустореза. Этот слот хорошо видно на фото ниже.

Современные технологии

В настоящее время производство широко использует промышленных роботов и автоматизирует все процессы. Кроме того, маркетинговая политика известных производителей направлена ​​на:

• длительный срок эксплуатации оборудования, изготовленного в пределах заявленного ресурса;
• проводить ремонт путем поквартальной замены вышедших из строя устройств без их разборки.

По этим причинам неисправный коллекторный двигатель производитель просто заменяет на новый, не разбирая его — это быстрее, проще и выгоднее. Что ж, наш домовладелец любит все поправлять руками по старинке.

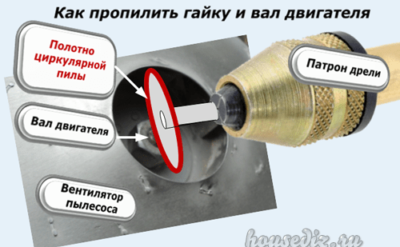

Как сделать прорезь

Гайка крепления двигателя пылесоса и вал ротора изготовлены из простой стали. В них можно сделать надрез. Однако в нашем случае сделать это обычным способом, копаясь в кожухе вентиляторов, в котором они спрятаны, не представляется возможным. Поэтому потребуется использовать обычную бытовую электродрель и на ее конце циркулярную пилу соответствующего диаметра.

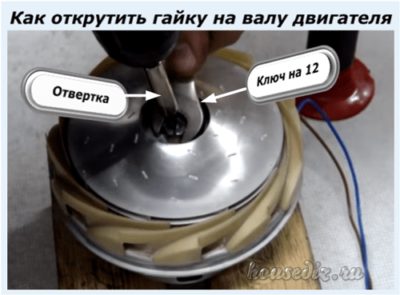

Затем надеваем ключ на гайку и отвертку на прорезь в коленвале. Осталось приложить усилие для создания противоположного крутящего момента и использовать его для разборки опоры.

Этой технологией не пользовался — небольшой дисковой пилы для резки металла под рукой не было. В своей работе я пробовал еще два метода.

А его реализацию можно посмотреть в видео Александра М «Как открутить гайку”.

Мертвая петля

Метод основан на удержании якоря от пластин коллектора с помощью дроссельной заслонки. Пришлось проверить два варианта откручивания гайки с помощью:

1. мягкая медная проволока:
2. пластиковая веревка.

Крепление проволокой

В принципе ПВХ изоляция монтажного провода плотно стягивает вал ротора по пластинам коллектора, сохраняя целостность их поверхности и позволяет удерживать его для откручивания гайки.

Я использовал медную проволоку диаметром 2,5 мм. Однако конструкция петли оказалась слабо затянутой и не обеспечивала петлю полностью. Работая гаечным ключом, я почувствовал, что вал вращается и не прилагает особого усилия.

Когда вытащил кабель из мотора, то увидел потертую изоляцию. С тех пор я не экспериментировал с этим методом. Однако предлагаю посмотреть эту технологию в видео HamRadio «Как открутить гайку на моторе”.

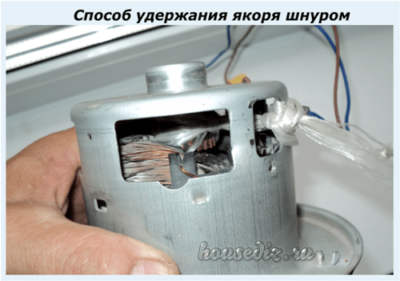

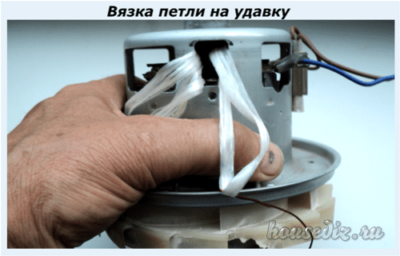

Крепление шнуром

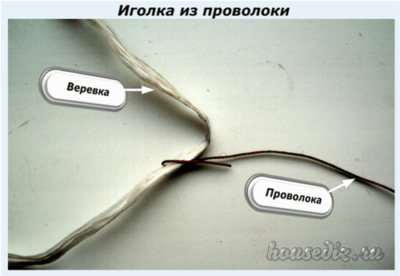

Он взял кусок тонкой веревки и сложил его пополам на всю длину. В середине я пропустила мягкую нить, которая действует как иголка.

С его помощью оказалось удобно свернуть мягкий кабель в петлю и продеть вокруг пластин коллектора.

Завязал галстук вокруг окна корпуса.

Попытка открутить гайку таким способом у меня не сработала: конструкция кабеля оказалась слабой — просто сломалась от приложенных растягивающих усилий.

Если вы будете повторять этот метод, выберите более прочную веревку, веревку или пояс.

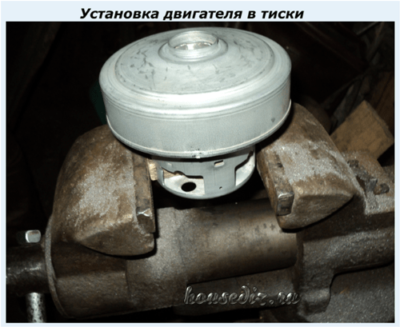

Зажим в тисках

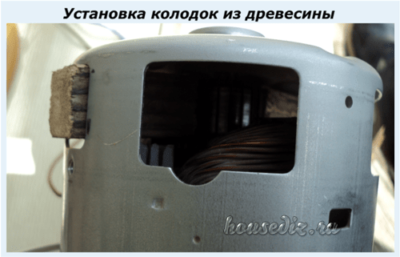

Чтобы закрепить анкер таким образом, потребовалось сделать два деревянных переходника в виде прямоугольных блоков.

Их поперечное сечение должно входить в отверстие в корпусе для фиксации щетки, а длина должна доходить до пластин коллектора и немного выступать наружу. Лучше всего предварительно измерить эти расстояния штангенциркулем или линейкой.

Кроме того, сторона, прилегающая к ротору, должна быть обработана круглым сегментным напильником для идеального прилегания к коленчатому валу.

С помощью этих переходников можно было зафиксировать ротор двигателя в тисках, прижав его со средней силой.

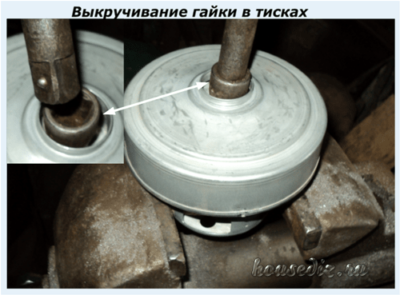

Осталось установить торцевой ключ на 12 мм и повернуть по часовой стрелке.

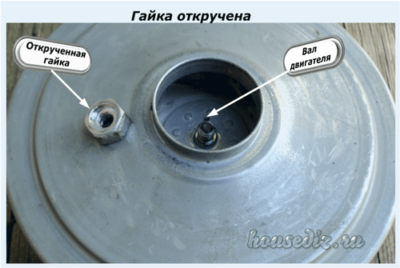

Гайка откручивается надежно. На его внутренней поверхности видна обработанная заводская полость.

Можно ли починить пылесос самостоятельно?

Большинство моделей для чистки бытовой техники корейской компании представлены относительно простыми в техническом плане конструкциями. Соответственно, в большинстве случаев ремонт таких изделий тоже довольно прост.

Очевидно, что сложность ремонтных работ полностью связана с конкретным агрегатом или деталью. Следовательно, отремонтировать небольшой разрыв гофрированной трубы намного проще, чем заменить сломанный подшипник двигателя.

ремонт бытовой техники Samsung — пылесосов — экономически выгодно. Однако некоторые отдельные случаи ремонта требуют умения и умения держать отвертку, паяльник и другие инструменты, чтобы полностью разобрать устройство

Рассмотрим частые неисправности бытовых пылесосов корейского производства и возможные способы устранения подобных дефектов в домашних условиях. Логично отметить: при всем уважении к сервисным мастерским размер оплаты услуг по ремонту в сервисе часто приближается к стоимости нового пылесоса.

Проверка материнской платы

Если вы подозреваете, что какие-то элементы карты повреждены, сначала «прозвоните» контакты: прикоснитесь к контактам карты мультиметром. Если сопротивление не обнаружено, когда разъемы идут к двигателю, проблема в двигателе. Если он срабатывает при подаче напряжения на контакт, проблема должна быть найдена в карте.

В первую очередь очистите карту от пыли с помощью воздуходувки или объемной щетки. Как правило, управляющий симистор на плате не работает. Если его нельзя заменить, можно приварить рядом с ним (номер модели выгравирован на симисторе).

Пример разборки пылесоса, у которого не работает панель управления, на видео:

Инструкции по ремонту различных поломок

Электродвигатель, как и внешняя крышка, крепится к корпусу пылесоса винтами. Все они расположены высоко. Перед разборкой блока аккуратно отсоедините идущие от него к плате провода для включения пылесоса и переключения скоростей. Затем откручиваем винты и разбираем металлический корпус, в котором находится мотор устройства.

ПРОЧИТАЙТЕ БОЛЬШЕ: Газовый котел Mimax vega ksg 7 10 16 20 инструкция по эксплуатации почему гаснет и отзывы владельцев

Далее нужно снять расположенное внизу резиновое уплотнительное кольцо — обычно оно прикручивается. Металлический корпус состоит из двух половинок, разделить их можно шлицевой отверткой: вставить ее конец в прорезь и аккуратно разделить детали, обводя прорезь по периметру.

Ремонт двигателя будет зависеть от типа неисправности. Если щетки вышли из строя, т. Е. Изношены, их нужно будет заменить. Потребуется открутить винты крепления корпусов щеток-посадок и разобрать последние. Купив в магазине аналогичные новые детали, установите их на место таким же образом.

Частый выход из строя двигателя — это отказ якоря или статора. В якоре обычно выгорает часть язычков, в результате чего снижаются обороты двигателя и ухудшается тяга. В статоре перегорает обмотка. Обе детали можно заменить на новые, купив аналоги в магазине. Некоторые модели пылесосов Samsung не предполагают разборки и ремонта мотора — агрегат помещен в прочный ламинированный металлический корпус. В этих случаях возможна только полная замена всего мотора.

разбирать пылесос необходимо в строго определенном порядке:

1. Сначала снимается пылесборник и два фильтра: передний и задний;
2. Крестовой отверткой открутите все болты под снятым фильтром;
3. Теперь нужно снять корпус пылесоса. Для этого сначала поднимается его передняя часть, а уже потом остальная. Корпус легко снимается без особых усилий;
4. Можно приступить к небольшой чистке корпуса пылесоса и корпуса электродвигателя. Вся пыль удаляется простой щеткой или сухой тканью.

Для удобства работы по уборке лучше проводить на открытом воздухе.

Следующим шагом в ремонте пылесоса Samsung является осмотр и ремонт двигателя устройства.Чтобы отремонтировать двигатель пылесоса Samsung, его необходимо сначала разобрать. Это делается следующим образом:

1. 1. Отверткой откручиваем два боковых болта, расположенные в верхней части корпуса.
   2. Немного развернитесь и посмотрите на двигатель. Если вы попытаетесь удалить его, вы обнаружите, что катушка мешает вам сделать это. Осторожно освободите двигатель от проводов и отсоедините все разъемы.
   3. Осторожно направьте провода катушки так, чтобы сама катушка оставалась на корпусе, и снимите двигатель.
   4. После снятия мотора очистку необходимо повторить еще раз.
   5. Теперь нужно снять уплотнительную резину. Для этого откручиваем два боковых болта.
   6. С помощью отвертки разделите две половины корпуса двигателя.
   7. Далее сам двигатель вынимается из пластикового корпуса.
   8. Посмотрите на верхнюю часть двигателя. Вы увидите прокатку. Их нужно сложить в обратном направлении. Значит отвертка застревает в любом пазу. Обе половинки отделены друг от друга. Таким образом, турбина освобождается от корпуса.
   9. С помощью головки с внутренним шестигранником 12 откручиваем болт. Что важно: резьба левая, поэтому при снятии болта ее нужно повернуть по часовой стрелке. В этом случае необходимо заклинить статор двигателя небольшими деревянными дюбелями. Вся конструкция должна быть сохранена.
   10. Теперь вы можете снять крыльчатку.
   11. Снимаем шайбу и откручиваем два болта.
   12. Внизу вы найдете еще четыре винта, которые необходимо удалить.
   13. Далее нужно снять щетки, предварительно открутив все болты.
   14. Вытащим якорь. Вставляем ключ в отверстие и стучим молотком. Двигатель выйдет.
   15. Обратите внимание на подшипники. Если они в хорошем состоянии, их можно смазать маслом.
   16. Вытащите пыльник пинцетом. Если подшипник зашумел и остался сухим, его необходимо очистить и смазать. Для очистки можно использовать очиститель карбюратора.

Соберите пылесос в обратном порядке.

Удаление загрязнений

Выбор метода удаления загрязнений зависит от конкретной детали или элемента пылесоса, который необходимо очистить. Корпус, как внешний, так и внутренний, можно протирать влажной тканью. Его детали и всевозможные вмятины удобно чистить мягкой щеткой или кисточкой. Пластиковая емкость, шланг, трубка промываются под проточной водой с мыльным раствором. Мешок для мусора можно стирать вручную или в стиральной машине, также можно стирать дополнительные войлочные фильтры.

Что касается специальных фильтров тонкой очистки (HEPA-фильтры), существуют разные типы, каждый из которых имеет разные методы очистки. Под проточной водой можно мыть только фильтры HEPA с буквой W на этикетке продукта, об этом также следует упомянуть в инструкции к пылесосу.

Другие типы HEPA-фильтров нельзя мыть: их чистят щеткой или обдувают воздухом, иначе изделие полностью теряет свои возможности и деформируется. Срок службы HEPA-фильтров составляет 1-2 года, в зависимости от того, как часто используется пылесос. Одноразовые фильтры изготавливаются из бумаги и стекловолокна.

Пошаговая инструкция полной разборки

Частичная разборка проводится при замене или очистке фильтров, но для получения мотора необходимо полностью разобрать устройство. Предлагаем подробную фото-инструкцию по разборке, которая поможет вам самостоятельно справиться с ремонтом пылесоса Самсунг.

Этап #1 — проводим диагностику поломки

Когда долго пользуешься устройством, прекрасно представляешь, как оно себя ведет во время работы.

Опытному пользователю не нужно смотреть на индикатор для наполнения мешка или бака, он также определяет время очистки пылесборника или звуковых фильтров. В результате он также определит факт неисправности по необычному поведению помощника.

Если переполненный пылесос начинает гудеть или шипеть, механизм с неисправным мотором или платой издает прерывистые звуки, начинает «плеваться» пылью, запахом горящих проводов или просто не реагирует на подключение.

Стоит обратить внимание, если после опорожнения бачка или промывки фильтров устройство издает шум, но не выполняет основную функцию — не всасывает пыль. Также не все в порядке, если есть толчок, но он очень слабый и не меняется кнопкой регулировки

Если у вас есть сомнения в том, как работает пылесос, вы можете попробовать его разобрать. Это простая процедура, не требующая специальных знаний и навыков. В качестве инструкции можно использовать видео или фотоинструкцию мастеров, тщательно отснятую ими и размещенную в Интернете.

Этап #2 — подбираем инструменты и материалы

Для разборки корпуса пылесоса нет необходимости приобретать специальный инструмент. Скорее всего, пригодится пара отверток, крестообразная и шлицевая, которую можно найти на ферме любого городского или деревенского жителя.

В основном отвертками придется откручивать саморезы, которыми крепятся различные детали корпуса — мотор из соображений звукоизоляции заключен в несколько пластиковых или металлических крышек

Для разборки фильтров не требуется никаких инструментов, так как это обычная процедура технического обслуживания. Вам просто нужно вручную снять крышки или открыть пластиковые коробки.

У некоторых моделей для замены HEPA-фильтра необходимо снимать заднюю решетку, открутив 2-4 самореза также с помощью отвертки.

Но если предстоят манипуляции с двигателем, элементами платы, проводами, могут понадобиться следующие инструменты и материалы:

• плоскогубцы;
• файл;
• шило;
• наждачная бумага;
• порок;
• строительный нож;
• запасные разъемы и кабели.

Мелкие детали дешевы, но неисправный двигатель требует замены — в среднем 1650-2600 рублей.

Если у пылесоса бюджетный и сам по себе не дороже 3500 рублей, то с финансовой точки зрения замена оказывается ощутимой

Вместо дорогой оригинальной детали можно поискать альтернативный механизм, но стоит обратить внимание на материалы, из которых он изготовлен.

Этап #3 — разбираем корпус пылесоса

Часто бывает, что при разборке устройства возникает неисправность, то есть вышедший из строя мотор не обязательно является причиной поломки. Возможно, отсоединился разъем теплового реле или повреждена плата.

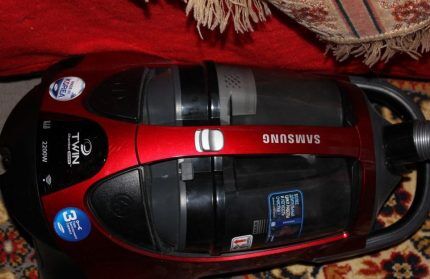

Для примера возьмем популярную модель SC8854 мощностью 2200Вт, предназначенную для химической чистки полов и чистки домашнего текстиля: обивки мебели, плотных штор, покрывала

Все действия может выполнять неподготовленный человек, так как разборка данной модели требует внимания, аккуратности и умения пользоваться плоскими и крестообразными отвертками.

Пошаговая инструкция:

Галерея изображений Фотографии из шага 1 — сначала осторожно снимите и отложите защитную решетку, затем выньте сам фильтр и проверьте степень загрязнения. Если «мембраны» чистые, фильтр работает, если темно — пора менять. Шаг 2: Выньте циклонный фильтр из прозрачного пластика. Для этого нужно отодвинуть кнопку, расположенную на ручке, в сторону. Отставляем бачок для дальнейшей разборки и вынимаем из губчатого фильтра из специального отсека Шаг 3: Откручиваем крепеж. Для дальнейшей разборки вам понадобится крестовая отвертка. С его помощью откручиваем пять саморезов, утопленных в пластик корпуса: четыре из них расположены по краям выемки для бака, а пятый — сзади, за двигателем. Шаг 4: Снимите верхнюю часть корпуса. Возьмем плоскую отвертку — с ее помощью выполнять действия намного проще. Подденьте блестящую поверхность корпуса в области колеса и осторожно сожмите ее сначала с одной стороны, затем с другой. Шаг 5: Отсоедините разъем карты. Крышку легко снять, но она будет держаться за разъем, небольшую кубическую деталь красного цвета. Разъем необходимо осторожно отсоединить и отсоединить, затем вы можете свободно снять крышку и отложить в сторону. Шаг 6: Выньте электронный наполнитель. Карту не нужно отключать, ее можно снять вместе с крышкой. Перед тем как открутить крепеж, отсоединяем два кабеля, один из которых соединяет плату с мотором. Затем откручиваем четыре самореза и снимаем кожух Шаг 7 — снимаем круглый кожух. Для улучшения звукоизоляции необходимо несколько защитных устройств. Последний защитный футляр имеет круглую форму и фиксируется четырьмя саморезами. Откручиваем крышку и откладываем ее в сторону Шаг 8 — вытаскиваем мотор из нижней части защитной крышки .. Это последнее действие. Чтобы полностью его отключить, необходимо снять тепловое реле — небольшой кусок с проводом, который крепится к металлическому корпусу мотора. Снятие HEPA-фильтра. Снятие циклонного фильтра. Откручивание крепежных винтов с помощью отвертки. Снятие верхней части. Корпус Отсоединение разъема платы фотоприемника Снятие корпуса с платой Снятие кожуха защиты двигателя

На этом этапе процесс разборки можно остановить. Если вы уверены, что двигатель действительно сломан, то поврежденную деталь нужно отнести в сервисный центр для покупки или заказа нового по образцу.

Но если вы думаете, что сможете восстановить двигатель самостоятельно, предлагаем инструкции по дальнейшей разборке.

[spoiler title=»Источники»]

• https://malivice.ru/razobrat-pylesos-samsung-prichiny-polomok-poshagovaya-instruktsiya-razboru-pylesosa/
• https://t0p.info/razborka-pylesosa-samsung-sc4520-1600w/
• https://avtika.ru/kak-razobrat-dvigatel-pylesosa-samsung-sc4520/
• https://severdv.ru/tehnika/poshagovaya-instrukcziya-po-samostoyatelnoj-razborke-i-remonta-pylesosa-samsung/
• https://MRVenikov.ru/tehnika-dlya-byta/pylesos-samsung-sc6560-kak-razobrat.html
• https://ExpertLand.ru/tehnika/pylesos/razbor-samsung
• https://HouseDiz.ru/remont-dvigatelya-na-pylesos-samsung-i-3-sposoba-otkrutit-gajku-krepleniya-yakorya/
• https://7lestnic.com/bez-rubriki/vse-uzlyrezultat-klasterizaciikak-razobrat-pylesos-samsung.html
• https://dlobal.ru/remont-pylesosa-samsung-kak-razobrat-dvigatel-pylesosa-sc4520-i-drugih-modelej-chto-delat-esli-on-ne-vklyuchaetsya-razborka-motora-svoimi-rukami/
• https://sovet-ingenera.com/tech/pylesosy/kak-razobrat-pylesos-samsung.html

[/spoiler]
