Принципиальная электрическая схема подключения кондиционера

Кратко о принципе работы оборудования

Современные устройства для поддержания оптимального внутреннего микроклимата помогут сделать жизнь комфортнее и защитить организм от вредных внешних воздействий.
Климатическое оборудование делится по области использования: промышленное, полупромышленное и бытовое. В зависимости от типа установки различают стационарные и мобильные модели.

В зависимости от типа конструкции кондиционеры бывают напольные, настенные, напольные, кассетные, колонные, канальные, оконные.

Принцип их действия основан на изменении агрегатного состояния фреона в зависимости от давления и температуры в замкнутой системе. Устройства самостоятельно не производят тепло и холод, а только передают его, в зависимости от выбранного режима, из помещения на улицу или наоборот.

важно не только правильно установить и подключить климатическое оборудование, но и использовать его согласно рекомендациям производителя. К ним относятся максимальная температура окружающей среды, разрешенная для работы кондиционера, а также обязательное обслуживание, включая регулярную чистку https://www.youtube.com/embed/D9-rrHyrDo4

См. Также: Теория и методология переключателей нагрузки

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

Устанавливая кондиционер своими руками, нелишним будет ознакомиться с его устройством. Это позволит избежать ошибок в рабочем процессе и лучше освоить технологию.

В состав наружного блока входят следующие компоненты:

• поклонник;
• компрессор;
• конденсатор;
• четырехходовой клапан;
• фильтр;
• контрольные карты;

Чтобы установить кондиционер своими руками, необходимо ознакомиться с его устройством.

• соединения дроссельного типа;
• защитная крышка с быстросъемным дизайном.

Вентилятор генерирует воздушные потоки, которые удаляются от конденсатора. В нем фреон охлаждается и конденсируется. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора — сжимать фреон и поддерживать его движение в холодильном контуре.

Есть два типа компрессоров:

• спираль;
• поршень.

Поршневые компрессоры дешевле, но менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается в наружном блоке. Если модель не является инверторной, все электронные компоненты размещаются в той части сплит-системы, которая установлена ​​внутри. Это сделано для защиты платы управления от влажности и экстремальных температур.

В конструкцию наружного блока входят следующие блоки: компрессор, вентиль, вентилятор.

Четырехходовые клапаны обычно встречаются в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «горячий» и «холодный». Когда кондиционер настроен на обогрев, этот клапан изменяет направление потока хладагента. В результате меняется функциональность блоков: внутренний начинает обогревать комнату, а внешний — охлаждение. Муфтовые соединения используются для соединения медных труб, соединяющих внутренний и внешний блоки.

Фреоновый фильтр предотвращает попадание медной стружки и других частиц в компрессор. В процессе установки кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед попаданием в компрессор.

На заметку! Если монтаж климатического оборудования проводится с нарушением технологии, в систему может попасть большое количество мусора. В этом случае фильтр не справится с загрязнениями.

Быстроразъемная крышка предназначена для защиты клеммной колодки проводки и патрубков. На некоторых моделях он обеспечивает частичную защиту, перекрывая только клеммную колодку.

Независимо от структурной типологии сплит-системы, ее внешний модуль всегда имеет одни и те же рабочие узлы.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, вы можете более подробно рассмотреть схему работы этой системы. Затем при включении режима охлаждения с панели управления в системе включается компрессор. Увеличьте давление и направьте газ через радиатор. Пройдя через радиатор (в наружном блоке), газ становится жидким и горячим (если вы помните, при конденсации выделяет тепло).

Теперь горячий жидкий фреон (до радиатора был газом) попадает в термостатический клапан, где давление фреона снижается. В результате фреон испаряется и в испаритель поступает холодная газожидкостная смесь (при испарении фреон становится холодным). Испаритель охлаждается, а вентилятор выталкивает холод в комнату. Затем газообразный фреон снова попадает в конденсатор и на этом этапе круг замыкается.

Эта концепция кондиционеров подходит для всех типов. Вне зависимости от модели, мощности и функциональности системы по этому принципу построены все кондиционеры, в том числе автомобильные, промышленные и бытовые.

Первый этап установки устройства

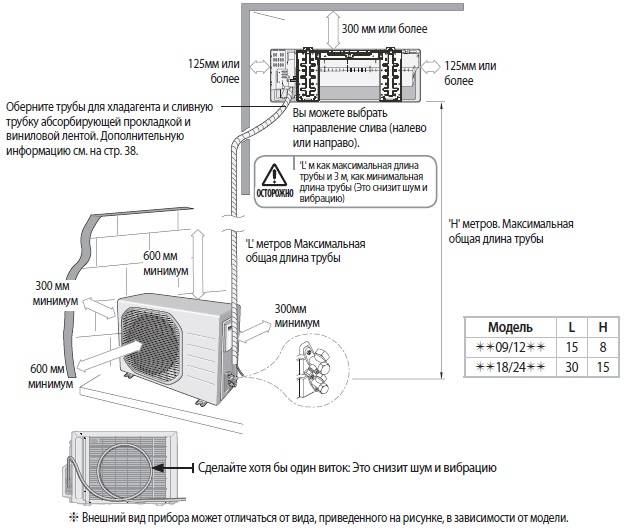

Перед началом монтажных работ нужно определиться, где установить сплит-систему. Чтобы определить оптимальное расположение, стоит учесть несколько факторов.

1. Ни при каких обстоятельствах нельзя устанавливать внутренний блок системы там, где циркуляция воздуха ограничена. Это возможно благодаря близко расположенным шкафам, шторам или перегородкам.
2. Расстояние между оборудованием и ближайшим препятствием должно быть не менее 1 метра, так как холодный воздух, отраженный от него, быстро вернется обратно, не изменяя своей температуры. По этой причине система будет быстро отключаться, считая, что желаемый температурный режим достигнут.
3. Желательно размещать абонентскую станцию ​​системы подальше от места, где люди проводят большую часть своего времени.

Самостоятельно установить сплит-систему несложно, главное при установке соблюдать правильную работу. Итак, при креплении наружного блока нужно тщательно соблюдать следующее:

• он находился на ровной поверхности, поблизости не было источников тепла или пара;
• агрегат устанавливался строго горизонтально, поэтому при креплении к поверхности рекомендуется использовать строительный уровень;
• наружный блок нельзя устанавливать у стены. Расстояние между устройством и стеной должно быть не менее 10 см. В оставшемся пространстве воздух должен свободно циркулировать.

При установке внутреннего блока необходимо соблюдать следующие правила:

• при установке агрегата обратите на это внимание, чтобы он располагался строго горизонтально, без уклонов;
• старайтесь соблюдать дистанцию ​​между наружным и внутренним блоками;
• не устанавливайте прибор напротив потолка или рядом с источниками пара или тепла.

Затем, когда место выбрано, можно приступать непосредственно к монтажным работам. Начать стоит с электропроводки. Сплит-систему необходимо подключить к электрической сети с помощью отдельной линии, специально выделенной для этого оборудования, с обязательной установкой дополнительного автомата в электрическом щите.

Предлагаем вам ознакомиться с 11 лучшими способами быстро растянуть джинсы в домашних условиях

Муфта компрессора кондиционера

Электронная схема кондиционера на автомобиле. Все о конструкции, принципе работы и обслуживании автомобильного кондиционера
Этот узел, установленный перед компрессором, состоит из электромагнитной катушки (для создания электромагнитного поля), шкива, приводимого в движение ремнем, и прижимной пластины. Обратите внимание, что прижимная пластина соединена непосредственно с главным валом компрессора, а змеевик и шкив установлены снаружи на передней крышке компрессора. Когда катушка находится под напряжением, она создает магнитное поле, которое притягивает прижимную пластину к шкиву, приводя в движение вал компрессора. В это время прижимная пластина вращается вместе со шкивом. Опять же, когда нажимная пластина соединяется с валом компрессора, на нее передается крутящий момент, и компрессор начинает заправку хладагента.

При диагностике неисправностей муфты компрессора возникает большая путаница. Сцепление может выйти из строя из-за поломки подшипника шкива. Подшипник обычно заменяется, если обнаруживается изношенный подшипник и у специалиста по обслуживанию есть необходимые инструменты для установки другого подшипника. В большинстве случаев подшипники, как отдельные запчасти, отсутствуют в ассортименте обычных магазинов запчастей, их можно найти только в специализированных магазинах или в сервисных центрах по ремонту автомобильных кондиционеров.

Если муфту необходимо заменить из-за ее «сгорания» (прижимной диск и шкив не могут вращаться вместе), это может указывать на внутреннюю проблему компрессора, которая может привести к серьезным повреждениям. Необходимо провести тщательную диагностику.

Кроме того, существует множество так называемых неисправностей прижимного диска, которые являются результатом неправильно установленного люфта. Это расстояние или зазор между прижимной пластиной компрессора и шкивом. В большинстве компрессоров этот зазор можно регулировать. Если зазор слишком велик, магнитное поле, создаваемое электромагнитной катушкой, недостаточно сильное, чтобы прижимная пластина контактировала со шкивом. Если зазор слишком мал, пластина может тереться о шкив, что приведет к появлению «обгоревшего» вида. Хотя это не доказано на 100%, практика показывает, что нормальный разрыв должен быть между монетой 50 копеек и 2 рублями.

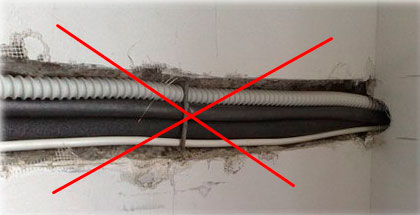

Типовые ошибки монтажа

Типичные ошибки, которые допускают непрофессионалы:

1. невыполнение всасывания или неправильная процедура, результатом этих действий будут: наличие водяного пара в линии фреона, высокое давление конденсации и, как следствие, нарушение изоляции двигателя;
2. нарушение правил монтажа, в том числе разрывы труб, несоблюдение углов наклона, длинные пути и т д., из-за этого не работает система смазки компрессора;
3. плохо выполненное подключение фреоновых магистралей;
4. попадание посторонних веществ в линии.

Если вы избежите этих ошибок в процессе подключения, вы можете рассчитывать на производительность и эффективность сплит-системы. Но, если вы не уверены в своих знаниях, лучше всего доверить работу профессиональным специалистам по обслуживанию марки HVAC.

Один источник

Общие рекомендации по подключению

Следует понимать, что кондиционер имеет большую мощность. Кроме того, он отличается значительными пусковыми токами. Следовательно, подключить это устройство напрямую к комнатной сети можно только при соблюдении следующих условий.

1. Мощность устройства не превышает пары киловатт.
2. Электропроводка в доме устраивается кабелем сечением не менее 2,5 ммкв, для современных сплит-систем желательно 4 ммкв.
3. Кондиционер включается в ненагруженной ветке, где кроме нее нет других мощных потребителей.
4. На линии подключения кондиционера должен быть автоматический выключатель на 20 А.

В некоторых случаях возможно временно подключить кондиционер, пока не будет установлена ​​необходимая инфраструктура электросети с оптимальными характеристиками.

Электрическая схема наружного модуля

• Терминал. Клеммная колодка, где N — нейтраль, 2 — мощность компрессора, 3 — мощность двигателя для первой скорости, 4 — мощность двигателя 0, для второй скорости, 5 — мощность клапана. 4 режима обогрева.
• Компрессор. C — общий вывод обмоток, R — рабочая обмотка, S — пусковая обмотка, IOP — защита от перегрузки, DC — рабочий конденсатор.
• Мотор вентилятора. Двигатель вентилятора с защитой от перегрева (TP) и конденсатором (FMC).
• SV. Электромагнитный клапан, который управляет 4-ходовым клапаном.

Мнение эксперта

Важно!

Задайте вопрос эксперту. Владелец климатического оборудования должен понимать, что каждая конкретная модель имеет свою схему. Его структура может немного отличаться конфигурацией и расположением элементов. Схема прилагается производителем, ее можно найти в сопроводительной документации или в Интернете, на сайте производителя.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется по 2 последовательно соединенным обмоткам, каждая из которых рассчитана на это напряжение. Таким образом, мощность теряется почти вдвое, но такой мотор можно использовать во многих маломощных устройствах.

Читайте также: Как установить неоновую ленту в машину

Читайте дальше: Автомобиль Меган 2 класса

Максимальную мощность двигателя 380 В в сети 220 В можно получить при подключении треугольником. Помимо минимальных потерь мощности, частота вращения двигателя также остается неизменной. Здесь каждая обмотка используется для собственного рабочего напряжения, отсюда и мощности.

важно помнить: трехфазные электродвигатели имеют более высокий КПД, чем однофазные 220 В. Поэтому, если есть ввод 380В, обязательно подключите к нему, это обеспечит более стабильную и экономичную работу устройств. Для запуска двигателя несколько пускателей и обмоток не нужны, так как вращающееся магнитное поле появляется в статоре сразу после подключения к сети 380 В.

Инструкция по подключению мотора

А теперь давайте подробнее рассмотрим, как правильно подключить мотор домашнего кондиционера. Поэтому производители бытовых кондиционеров предлагают наиболее удобный вариант подключения оборудования к электросети. Кроме того, предусмотрена упрощенная схема подключения как для однофазных, так и для трехфазных сетей.

Нет необходимости подключать вентилятор наружного блока кондиционера напрямую. Достаточно подключить общий (основной) источник питания и коммутирующий кабель к подходящей клемме. Но для начала рекомендуем разобраться, как выбрать и установить торговый автомат на кондиционер.

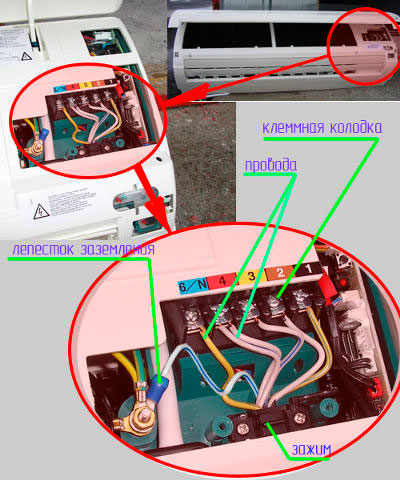

Вид на контактную клемму для подключения системы кондиционирования после открытия защитной крышки. В этом случае демонстрируется трехфазное подключение, которое в быту нечасто применяется

Чтобы понять, как правильно подключить электродвигатель от кондиционера к электросети и понять сложность подключения проводов на клемме переключения, рассмотрим схему подключения одного из устройств.

Схемы подключения бытовых кондиционеров имеют небольшие отличия. Любой производитель машин этого типа также заинтересован в конкуренции по удобству (простоте) электрического подключения.

Этап #1 — подключение наружного блока

Сразу стоит отметить важную деталь: электрическая схема для переключения модулей и подключения к сети всегда присутствует на обратной стороне защитной клеммной крышки.

Во всяком случае, этой практики придерживаются известные компании-производители. Кроме того, электрическая схема подключения всегда включается в документацию на устройство.

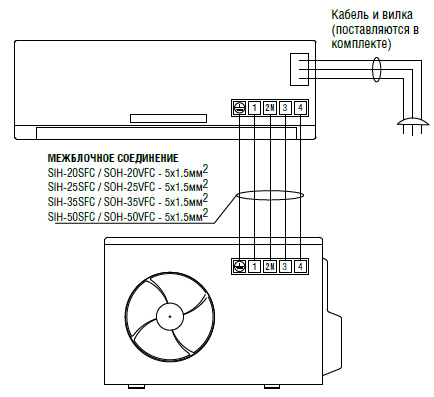

Пример схемы подключения на клеммной крышке наружного блока бытовой системы кондиционирования воздуха. Вот однофазный вариант, в котором клеммы подключены к клемме: N — нейтраль (ноль); L — фаза; 3, 4 — клеммы проводов для сопряжения с внутренним блоком; также на схеме присутствует контактор «земля»

На приведенной выше схеме подключения отчетливо видно наличие двух электродвигателей в наружном модуле (outdoor.

Это двигатель компрессора (CM) и двигатель вентилятора конденсатора (FM) соответственно. Схематично линии питания обоих электродвигателей переключаются и подводятся к клемме.

Этап #2 — подключение внутреннего блока

Модуль сплит-системы, предназначенный для внутренней установки, также имеет клемму переключения, через которую осуществляется электрическая связь с наружным модулем. Питание на внутренний блок подается через тот же терминал.

Пример расположения коммутационной клеммы для внутреннего модуля кондиционирования воздуха. Следует отметить: у продукции разных компаний дизайн и расположение могут незначительно отличаться

Обычно в самом простом варианте к клемме внутреннего модуля подключают пару сигнальных проводов, помимо:

• фаза;
• нулевой;
• заземление.

Опять же, в зависимости от конструкции системы кондиционирования конкретной марки конфигурация электрического подключения может выглядеть по-разному.

Поэтому вы всегда должны внимательно читать техническую документацию, прежде чем приступить к монтажным работам.

Дренаж

Примечание: сливной шланг должен располагаться ниже линии фреона.

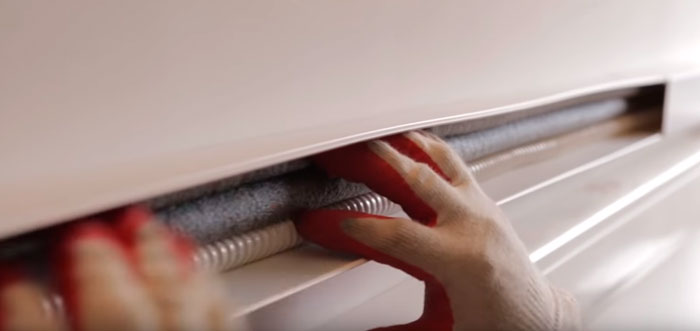

Закрепите внутренний блок на монтажной пластине.

Подсоедините сливные шланги кондиционера.

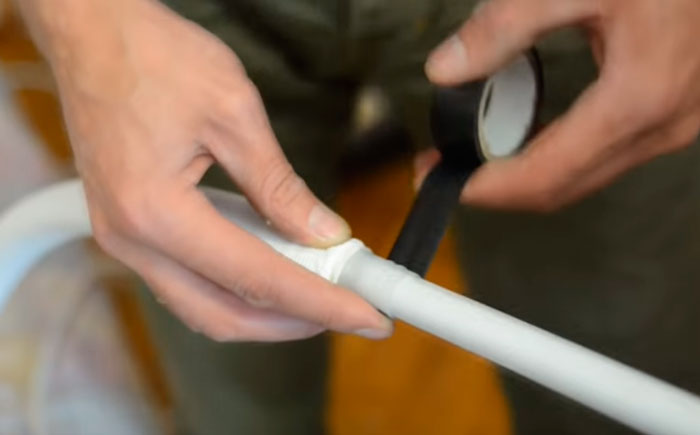

Для строительства многие используют обычную металлопластиковую трубу d-16мм. Заводская дренажная труба развальцовывается и в нее вставляется металлопластик, заклеивая соединение сверху изолентой.

Однако внутри металлопластика со временем может образоваться грибок, который не позволит воде уйти достаточно быстро.

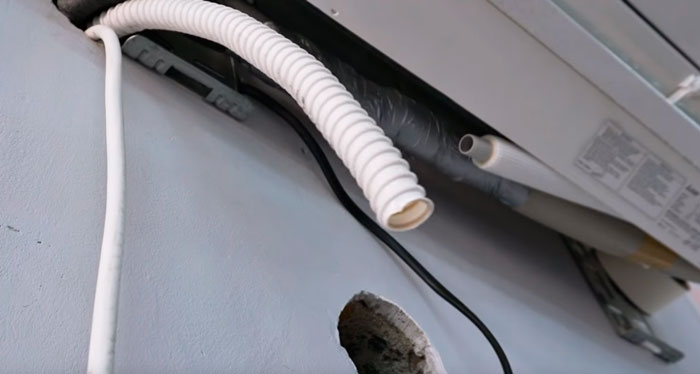

Поэтому другие монтажники используют в качестве дренажа только гофрированные трубы.

К тому же именно гофрированный слив позволяет подключаться напрямую к ванне без дополнительных подключений.

Схема холодильного контура

Ниже представлена ​​схема охлаждающего контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому обозначения даны на английском языке.

Компрессор — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и закачивает его в контур.

Теплообменник — теплообменник,

• наружный блок — наружный блок, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
• внутренний блок — внутренний блок — испаритель, в нем рабочее вещество испаряется, понижая температуру

Расширительный клапан — расширительный клапан

С другой стороны, TRV — это термостатический расширительный клапан. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль играет капиллярная трубка, без какой-либо регулировки, в инверторных системах — электронный расширительный клапан.

2-ходовой клапан — двухходовой клапан, то есть обычный клапан, с двумя положениями — открытым и закрытым

3-ходовой клапан — трехходовой клапан, в кондиционере есть сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-ходовой клапан — четырехходовой клапан, обеспечивает реверсирование хладагента для работы кондиционера в режиме обогрева

Фильтр — это фильтр, в данной схеме — фильтр-осушитель, так как устанавливается перед расширительным клапаном (и после, поскольку система может работать в реверсивном режиме и хладагент меняет направление движения).

Его задача — не допустить попадания влаги в тонкий канал расширительного клапана, так как влага забивает его, препятствуя прохождению хладагента.

Глушитель — глушитель

Стрелками указано направление движения фреона по контуру:

• постоянная стрелка — в режиме охлаждения
• пунктирная стрелка — в режиме отопления

Кроме того, в самых сложных и современных кондиционерах устанавливают:

• датчики давления
• сепараторы жидкости
• обходные линии
• системы впрыска (впрыск) в компрессор
• маслоотделители

Подбор двигателя вентилятора кондиционера

Двигатель PG

В сплит-системе двигатель расположен как в наружном, так и в внутреннем блоках. Электродвигатель вентилятора наружного блока кондиционера выполнен из металла, а внутренний — из прочного пластика.

Типы двигателей:

• Многообмотка: разные скорости вращения вентилятора достигаются за счет подачи энергии на разные обмотки.
• Инвертор постоянного тока — чаще всего используется в инверторных двигателях. Изменяя амплитуду постоянного напряжения, регулируется скорость вращения.
• Электродвигатель PG: с помощью регулирующего элемента (симистора или тиристора) напряжение подается через обмотку, состоящую из двух частей. Различные скорости вращения вентилятора достигаются за счет изменения амплитуды управляющего напряжения.

Вооружившись знаниями, пользователь может легко выбрать двигатель для кондиционера и вовремя обнаружить проблемы в системе.

Читаем дальше — узнаём больше!

Выбор системы вентиляции

Вентиляция в деревянном доме

Стоимость установки кондиционера в квартире

Система вентиляции частного дома

Вентиляция производственных помещений цены

Схема подключения кондиционера

• 2,55
• 1
• 2
• 3
• 4
• 5

Рейтинг: 2,6 из 5

Голосов: 185

• 1

Ответить6 лет назад

Что собой представляет процедура подключения кондиционера к электросети

При этом следует учитывать, что при установке рядом нескольких выключателей их производительность ухудшается из-за плохого охлаждения.

В заключение хочу еще раз предупредить всех пользователей: электричество не прощает ошибок и неточностей, поэтому при подключении правильно относитесь к своим навыкам, чтобы в дальнейшем не пришлось отключать проводку и ремонтировать дорогостоящее климатическое оборудование.

В этом случае следует ориентироваться на номера клемм и проводов. После подключения обоих блоков нужно внимательно проверить правильность проделанной работы. Кондиционер может работать на разной мощности, поэтому на линии подключения и возле розетки необходимо установить автоматический выключатель.

Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над радиаторами отопления. Делается это прямо в розетке.

Такой же порядок введения прибора в энергосистему квартиры выглядит следующим образом. Подключение испарителя В принципе способ подключения модулей системы идентичен, за исключением небольших нюансов, поэтому мы представляем подробный способ подключения внутреннего и удаленного модуля по аналогии с ним. В этом случае допустимая сила тока может достигать 18 А.

Расчёт ёмкости и напряжения рабочего конденсатора

Расчет сводится к выбору такой емкости, чтобы круглое магнитное поле гарантировалось при номинальной нагрузке, поскольку при значении ниже или выше номинального магнитного поля оно меняет свою форму на эллиптическую, что ухудшает характеристики двигателя и снижает крутящий момент отправная точка. Инженерные руководства предоставляют формулу для расчета емкости конденсатора:

Р = Isinφ / 2πfUn 2

I и sinφ — ток и фазовый сдвиг между напряжением и током в цепи с вращающимся магнитным полем без конденсатора

f- частота переменного тока

U — напряжение питания

n — коэффициент трансформации обмоток, определяемый как отношение витков обмоток с конденсатором и без него.

Смотрите также: составной транзистор (схема Дарлингтона и Шиклая)

Напряжение конденсатора рассчитывается по формуле

Uc = U√ (1 + n 2)

Uc — рабочее напряжение конденсатора

U — напряжение питания двигателя

n — коэффициент трансформации обмоток

Из формулы видно, что рабочее напряжение конденсатора фазового сдвига выше, чем напряжение питания двигателя.

Примерный расчет приведен в руководствах по расчету: 70-80 мкФ емкости конденсатора на 1 кВт мощности электродвигателя, а номинальное напряжение конденсатора для сети 220 В обычно устанавливается — 450 В.

Также параллельно рабочему конденсатору подключается пусковой конденсатор на время пуска, примерно на три секунды, после чего срабатывает реле и выключается пусковой конденсатор. На данный момент схемы с дополнительным пусковым конденсатором в кондиционерах не используются.

В самых мощных кондиционерах используются компрессоры с трехфазными асинхронными двигателями, пусковые и рабочие конденсаторы для таких двигателей не требуются.

Прокладка вспомогательной линии

Вспомогательная линия питания соединяет наружный и внутренний блоки сплит-системы. При этом последний выступает в роли лидера, осуществляя централизованное управление. Кабель питания наружного блока следует выбирать в соответствии с рекомендациями производителя блока питания. Обычно это многожильный медный провод сечением не менее 2,5 кв. Мм.

Силовой кабель можно прокладывать вместе с фреоновой линией. Есть возможность установить для этого отдельный пластиковый ящик, к счастью, сегодня его легко купить в нужном цвете и размере для идеальной интеграции в интерьер. Самый точный метод — проложить кабель и фреоновую магистраль в одной или двух отдельных бороздках.

Схема бытовой сплит системы

Сплит-система традиционно используется в доме для кондиционирования воздуха. Правда, помимо этого варианта бытовых кондиционеров используются и другие конструкции. Однако, как показывает практика, использование климатического оборудования другого типа встречается значительно реже.

Конструкционные особенности кондиционера

Что со структурной точки зрения представляет собой система разделения семей?

По сути, это кондиционеры, состоящие из двух отдельных модулей (блоков):

1. Блок для внутренней установки.
2. Блок для наружной установки.

Под внутренней установкой подразумевается установка части конструкции кондиционера (блока для внутренней установки) непосредственно внутри помещения, где требуется обработка воздуха в помещении.

Следовательно, наружная установка означает установку другой части конструкции кондиционера (блока для наружной установки) непосредственно за пределами помещения. Как правило, установка в этом случае осуществляется со стороны улицы у стены дома или помещения иного назначения.

Но для начала рекомендуем ознакомиться с тем, где можно поставить кондиционер в частном доме и квартире.

Связка внутреннего и наружного модулей

На следующем этапе пользователь должен соединить оба модуля в одну работающую систему.

Планируется соединить модули по механической части с трубами для циркуляции хладагента, а также соединить их соответственно по электрической части с помощью электрического кабеля. Этот процесс называется прокладкой дорожки для кондиционера.

По сути, домашний кондиционер содержит несколько работающих электродвигателей, каждому из которых требуется мощность:

• мотор компрессора;
• двигатель вентилятора наружного блока;
• двигатель вентилятора внутреннего блока.

Кроме того, система кондиционирования воздуха может быть дополнительно оснащена электродвигателями, работа которых приводит в движение жалюзи, направляя выходящий воздушный поток в желаемом направлении.

Жалюзи для регулирования оттока воздуха обычно являются частью конструкции внутреннего блока домашнего кондиционера.

В зависимости от уровня мощности наружного блока кондиционера могут использоваться два или более вентилятора охлаждения конденсатора (установленных в наружном блоке).

правда, для отечественной климатической техники такие варианты редкость. Но для офисного использования довольно распространены сплит-системы на два вентилятора.

Основные параметры конденсаторов

Емкость конденсатора характеризует энергию, которую конденсатор может хранить, а также ток, который он может проходить через себя. Измеряется в фарадах с префиксом множителя (нано, микро и т.д.).

Чаще всего используются номиналы рабочих и пусковых конденсаторов от 1 мкФ (мкФ) до 100 мкФ (мкФ).

Номинальное напряжение конденсатора — это напряжение, при котором конденсатор способен надежно и длительное время работать, сохраняя свои параметры.

Читайте также: Как подключить Samsung a5 к магнитоле через USB-кабель

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующее гарантированное время работы в часах, например:

Что делать, если загрязнился радиатор конденсатора

Для поддержания нормальной работы конденсатора необходимо помнить, что его эффективность напрямую зависит от чистоты помещения, в котором установлен наружный блок. Не позволяйте конденсатору оставаться и работать в пыльной среде. Между тем, даже самые мелкие частицы постепенно образуют сильное загрязнение. Конечно, такие пылинки есть в каждой комнате и избавиться от них нереально. Поэтому им подвергается каждый конденсатор, и, если вовремя не очистить его, загрязнение может стать критическим.

Чаще всего на конденсаторах собираются более крупные предметы, такие как паутина или пух. Из-за такой грязи производительность кондиционера может сильно снизиться. В этом случае агрегату для достижения нужной температуры придется потрудиться гораздо больше, в результате чего оборудование может полностью выйти из строя. Первый признак загрязнения — неэффективная работа кондиционера и подача воздуха комнатной температуры даже при определенном режиме охлаждения.

Проблема засорения частично решается с помощью регулярного обслуживания, предоставляемого нашей компанией.

Своевременная очистка позволяет поддерживать кондиционер в рабочем состоянии долгое время. А если конденсатор в катастрофическом состоянии запылится, наши операторы выполнят экстренную процедуру и эффективно избавят радиатор от самой трудноудаляемой пыли. На них можно положиться, ведь чистка конденсатора кондиционера — далеко не самая сложная задача для высококлассных специалистов. Доверив любой ремонт нашим сотрудникам, вы получаете гарантию долгих лет надежной службы вашего климатического оборудования.

Решим любую проблему по ремонту и обслуживанию климатической техники в Москве и области.

Скидка на Интернет-звонки — 5%.

Назовите кодовое слово: «услуга».

У вас есть вопросы? Наши специалисты знают ответы:

См ниже:

• Ремонт кондиционеров
• Проблемы с кондиционером
• Очистка фильтров кондиционера
• Ремонт испарителя кондиционера
• Ремонт дренажной системы кондиционера
• Ремонт компрессора кондиционера
• Ремонт панели управления кондиционером
• Утечка хладагента (фреона) из кондиционера
• Ремонт термисторов кондиционера

Принцып работы кондиционера автомобиля

В настоящее время в автомобильных системах кондиционирования воздуха используются две основные схемы фото 1:

— с ресивером-осушителем и термостатическим клапаном схема 1;

На стороне всасывания есть испаритель и трубопровод, по которому хладагент поступает в компрессор. Компрессор оснащен датчиком давления и штуцером для обслуживания низкого давления.

На напорной стороне расположены конденсатор, ресивер-осушитель, расширительный клапан с цилиндром датчика температуры, трубопровод с сервисным патрубком высокого давления и датчик давления.

При включении электромагнитной муфты компрессора газообразный хладагент всасывается и сжимается компрессором при высоких температурах и давлениях, после чего он поступает в конденсатор, где газ с высоким давлением и температурой переходит из газообразного состояния в жидкое, отдавая «скрытую теплоту конденсации» воздуху, проходящему через конденсатор. Температура хладагента на входе в компрессор составляет 80 градусов Цельсия, а на выходе — 50 градусов Цельсия.

Горячий жидкий теплоноситель поступает в ресивер-осушитель, где фильтруется от мелких частиц и пыли, удаляется влага. Затем жидкий хладагент высокого давления попадает в расширительный клапан, где он испаряется и превращается в жидкость — пар при низкой температуре и давлении (-2 градуса, 2 бара). Кроме того, этот хладагент поступает в испаритель, где он переходит из туманного состояния в газообразное (жидкий хладагент кипит при низком давлении, отводя тепло от стенок испарителя) и всасывается компрессором для повторного цикла.

В другой системе — с аккумулятором и расширительной трубкой на выходе из испарителя установлен аккумулятор, где из хладагента удаляется влага с перегревом жидкого хладагента, который может поступать из испарителя. То есть функцию ресивера осушителя выполняют гидроаккумулятор и фильтрующий элемент расширительного патрубка. Аккумулятор защищает компрессор от попадания жидкого хладагента, который может повредить его из-за гидроудара. Компрессор на этой схеме работает циклически, получая команды пуска-останова от блока управления на основе сигналов датчиков давления и температуры.

Есть системы с двумя и тремя испарителями, при этом увеличивается система фреоновых магистралей, где появляются новые элементы — тройники на всасывающей и нагнетательной частях.

Какие виды кондиционеров бывают и как выбрать кондиционер

Есть три типа домашних кондиционеров:

1. Окно. Эта техника представляет собой плитку шоколада. Устанавливается в оконные проемы или в тонкую стену. У этого типа системы кондиционирования есть как положительные, так и отрицательные стороны. К достоинствам этого оборудования можно отнести невысокую стоимость и простоту монтажа. К недостаткам можно отнести ограниченное пространство, в котором он может быть установлен, ухудшение освещения в помещении и ухудшение внешнего вида фасада постройки. Этот кондиционер может не только охлаждать, но и нагревать воздух в квартире. Нагревание допускается при любом знаке отрицательной температуры, в случае использования электронагревателя в режиме обогрева. Если он не используется, его нельзя нагревать до -10 градусов и ниже.
2. Стена. Ее еще называют сплит-системой. Большинство владельцев покупают именно такую ​​технику для установки кондиционера в квартире. Состоит из блоков: внутреннего и внешнего. Если вы добавите что-то в помещении на улицу, вы получите многократное разделение. Сам кондиционер состоит из конденсатора, компрессора, вентиляторов и терморегулирующего клапана, а также испарителя. В свою очередь, эта техника делится на: прямоточную, рециркуляционную и кондиционирование с рециркуляцией. Совсем недавно на рынок вышли новые типы сплит-систем. Он называется инверторным кондиционером. Это кондиционер с улучшенными характеристиками компрессора. За счет этого дешевле, но дорого покупать.
3. Мобильный. Это моноблок для воздушного охлаждения помещения. К достоинствам этого кондиционера можно отнести небольшой размер, возможность перемещения и отсутствие необходимости в специальной установке. Недостаток этой техники — малая мощность, повышенный уровень шума. К отрицательным качествам можно отнести еще и то, что они могут охлаждать только одну комнату.

При покупке систем кондиционирования следует учитывать два основных параметра. Это холодопроизводительность и потребление. Обычно они относятся друг к другу 1: 3. Если мощность кондиционера составляет 2,5 кВт, то потребляемая мощность будет 800 Вт. Помните, что при выборе конкретной модели необходимо рассчитать охлаждающую способность, оптимальную для конкретная комната.

на 10 м2 можно установить охлаждающее оборудование мощностью 1 кВт. Исходя из этого, вы легко определите, какой кондиционер вам нужен. Помните об оборудовании, которое есть у вас в комнате. На каждое устройство необходимо добавить 0,5 кВт. Не стоит экономить на мощности кондиционеров, ведь маломощные модели будут работать «на износ», а значит, сплит-система быстро выйдет из строя. Кондиционеру требуется больше энергии для нагрева воздуха, чем для его охлаждения. Это означает, что КПД оборудования по теплу на порядок выше, чем по холоду.

Инверторные кондиционеры могут самостоятельно регулировать свою рабочую мощность на основании показаний датчика температуры. Принцип его работы заключается в том, что при достижении воздухом в помещении определенной температуры оборудование переходит в экономичный режим работы. Он просто поддерживает заданную температуру, работая на низких скоростях. Эти системы охлаждения требуют длительного ухода и могут сэкономить энергию, но, как упоминалось выше, они слишком дороги.

Читайте также: В мире: самые красивые и необычные огни Москвы

Если вы хотите сделать воздух в комнате чище, вы можете сами выбрать устройство с этой функцией. Решая вопрос, какой кондиционер установить в квартире, необходимо понимать, с какой целью будет установлен фильтр. Для грубой очистки его следует установить перед теплообменником. Такое устройство предназначено для удаления из воздуха крупных частиц. Он представляет собой сетку, которую при использовании необходимо мыть проточной водой.

Фильтры тонкой очистки воздуха, отлично адаптируются к мельчайшим частицам пыли, сигаретного дыма, пыльцы растений и других раздражителей. Эти фильтры обычно уже установлены в сплит-системе. Древесный уголь: отлично справляется с неприятными запахами, а электрофильтры удаляют остатки пыли. Эти устройства не требуют обслуживания, но их нужно будет менять каждые два года. Выбирая кондиционер, желательно знать уровень его шума

Это важно для комфортного времяпрепровождения после решения, где установить кондиционер в квартире. Попробуйте выбрать технику с низким показателем этого параметра

Обратите внимание, что каждый режим работы сплит-системы имеет свое значение уровня шума. Для внутреннего блока она варьируется от 26 до 48 дБ, а для наружного — 38-56. При работе на минимальной мощности шум не будет таким же, как при максимальной мощности.

Подключение кондиционера LG ART COOL GALLERY по электрическим схемам

На рисунке ниже представлена ​​электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема — это подключение внутреннего блока, вторая — подключение наружного блока. Третье фото — клеммная колодка внешнего блока. Четвертое фото — полностью готовый к использованию внутренний блок. Представленная на фотографиях сплит-система модели 9 установлена ​​в квартире, подключена к розетке и исправно работает. Установщики использовали медный силовой кабель сечением 1,5 мм².

Чтобы справиться со всеми этапами самостоятельно, вы можете посмотреть видео установки и подключения кондиционера своими руками ниже:

Электрооборудование кондиционера

Все основные элементы систем кондиционирования не могут работать в одиночку. Вся работа обеспечивается электрической схемой кондиционера. Общая схема включает несколько основных частей. Соединительный кабель подключается к внутреннему блоку через клеммную колодку. Сам блок имеет несколько выводов. N — электрическая нейтраль, n. 2 подает питание от платы управления на компрессор, n. 3 позволяет вентилятору работать на первой скорости, а n. 4 на второй скорости. Пятый терминал подает питание на привод 4-ходового клапана при входе в режим обогрева.

Подробнее: Ремонт подогрева сидений перед

В самом компрессоре есть три вывода: C, R и S, которые соответственно обозначают общий вывод обмоток, рабочую обмотку и пусковую обмотку двигателя компрессора для фазового сдвига. Кроме того, в схему входит защита от перегрузок и перегрева, а также клеммы для подключения вентилятора, конденсатора, электромагнитного клапана и других элементов.

Подключение кондиционера к электросети своими руками по схемам
