Подключение посудомоечной машины: этапы установки

Общие правила и требования

Для начала нужно знать основные правила установки посудомоечных машин.

• Подключайте устройство только непосредственно к розетке. Посудомоечные машины потребляют много электроэнергии. Поэтому использование удлинителей может повредить прибор.
• При подключении машины важно убедиться, что все детали надежно соединены между собой.
• При установке посудомоечной машины важно следить за тем, чтобы зазор между задней стенкой прибора и стеной кухни составлял от 5 до 6 сантиметров.
• место для установки станка лучше выбрать заранее. В этом случае вы сможете выбрать устройство подходящего размера. К тому же посудомоечная машина лучше впишется в интерьер современной кухни.

Не стоит рассчитывать на то, что подключенное устройство не придется со временем разбирать. Посудомоечная машина должна быть установлена ​​таким образом, чтобы в случае поломки машины ее можно было легко разобрать.

Установка встраиваемой техники в нишу

Часто посудомоечная машина встраивается в шкаф, для этого убирают внутренние полки. Дверь снимается откручиванием саморезов на петлях.

Дальнейший порядок работы:

• Уберите предметы, на которых располагались полки. Если шкаф можно вытащить из общего кухонного шкафа, то для удобства он отделяется и выдвигается.
• На задней стенке размечают места отверстий для подключения водопровода, слива посудомоечной машины, участки сверлят коронкой на дрель, иногда заднюю стенку просто снимают.
• Розетка расположена так, чтобы к ней было удобно дотянуться и при необходимости отсоединить; он может быть на боковой стенке внутри шкафа или на стене над столешницей.
• в готовую коробку можно установить двойную розетку вместо одинарной, если она уже есть на стене, а ее емкость позволяет выдержать полное подключение другого блока.

Внутренняя часть ниши облицована целлофаном, полиэтиленом или окрашена водостойкой краской. Такая обработка убережет деревянные стены от разбухания, если во время работы станка будет выделяться пар.

Шкаф установлен на место, машина подключена к водопроводу и канализации.

Топ рейтинг в сегменте компактных и напольных посудомоечных машин

Weissgauff TDW 4017 DS

вместимость — 6 комплектов;

класс стирки / сушки — А;

расход воды — 8 литров;

уровень шума — 49 дБ;

программ — 7;

габариты — 55х50х43,8 см.

Цены в интернет-магазинах

Candy CDCP 6/E

вместимость — 6 комплектов;

класс стирки / сушки — А;

расход воды — 7 литров;

уровень шума — 51 дБ;

программ — 6;

габариты — 55х50х43,8 см.

Цены в интернет-магазинах

Midea MCFD-55320W

вместимость — 6 комплектов;

класс стирки / сушки — А;

расход воды — 6,5 л;

уровень шума — 49 дБ;

программ — 6;

габариты — 55х50х43,8 см.

Цены в интернет-магазинах

Bosch SKS 41E11

вместимость — 6 комплектов;

класс стирки / сушки — А;

расход воды — 8 литров;

уровень шума — 54 дБ;

программы — 4;

габариты — 55х50х45 см.

Цены в интернет-магазинах

Midea MCFD42900 OR MINI

емкость — 2 комплекта;

класс стирки / сушки — А;

расход воды — 6,5 л;

уровень шума — 58 дБ;

программ — 6;

габариты — 42х44х44 см.

Цены в интернет-магазинах

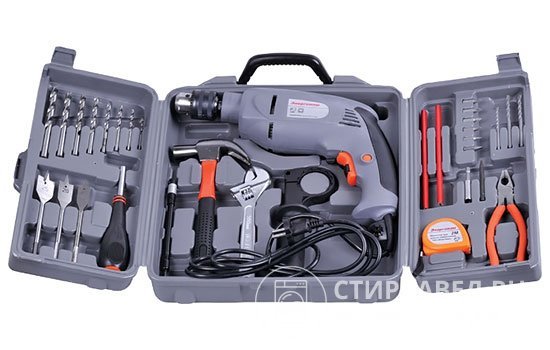

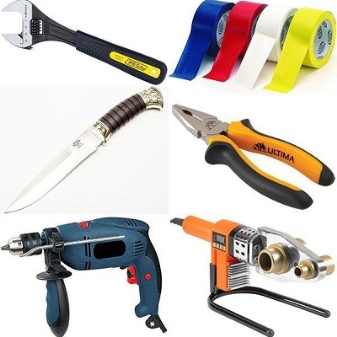

Инструменты и материалы

Перед началом работы нужно подготовить все необходимые инструменты. Для работы потребуется ряд основных вещей:

• герметик и пистолет для него;

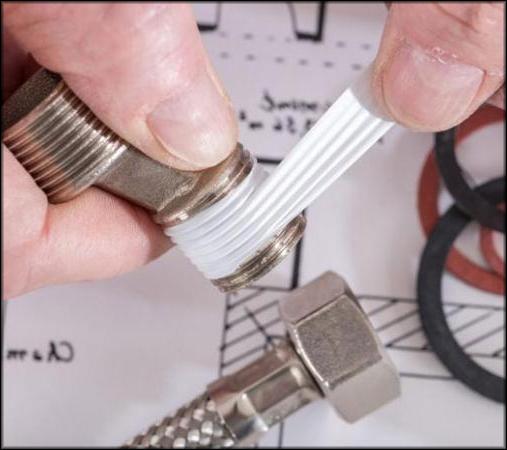

• ФУМ-лента;
• плоскогубцы;
• хомуты;
• разводной ключ;
• набор отверток;
• трехжильный кабель и розетка;
• молоток;
• острый нож.

Для вашей безопасности необходимо выбирать качественные перчатки для работы и защитный резиновый фартук. Также при установке станка пригодятся следующие элементы сантехники:

• фильтр;

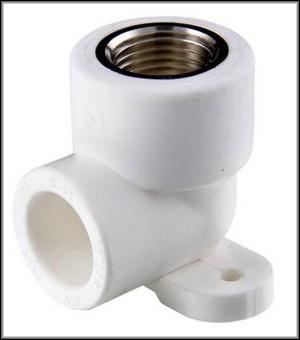

• соединители подходящего диаметра;
• шаровой кран;
• шланги или шланги.

также важно перед установкой проверить содержимое самой посудомоечной машины. Лучше всего это делать в присутствии сотрудников магазина, в котором была совершена покупка. Если в комплект не входят все детали, подключить посудомоечную машину будет невозможно.

Планируя собрать изделие своими руками, также важно убедиться, что инструкция, которая идет в комплекте со станком, переведена на русский язык. Иначе в процессе установки и подключения посудомоечной машины у начинающего мастера могут возникнуть проблемы.

Встраиваем в мебель

Итак, коммуникации, необходимые для подключения посудомоечной машины, готовы. Затем отрегулируйте высоту блока с помощью ножек и, чтобы их высота была одинаковой, используйте уровень.

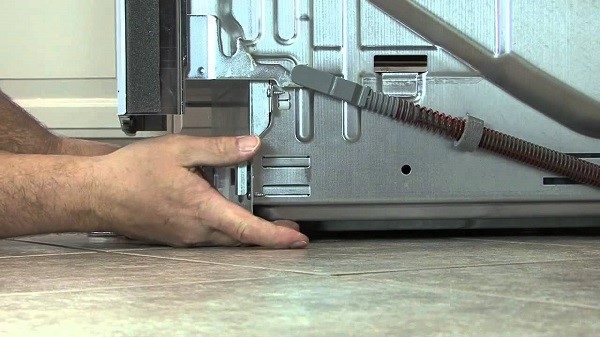

Попробуйте выполнить пробную стирку перед установкой изделия, если вдруг обнаружите, что он сломан

Перед включением машины в кухонный гарнитур необходимо провести пробную стирку с моющим средством. Это поможет вам обнаружить недостатки соединения, возможные утечки в стыках и со временем устранить эти небольшие проблемы.

Устанавливаем в корпус

При условии, что вы приобрели оборудование отдельно от мебели и что посудомоечная машина не встроена в комплект, и что ее установка не входит в обязанности компании, занимающейся сборкой и установкой мебели, вы должны собрать оборудование самостоятельно после сборки кухонной мебели.

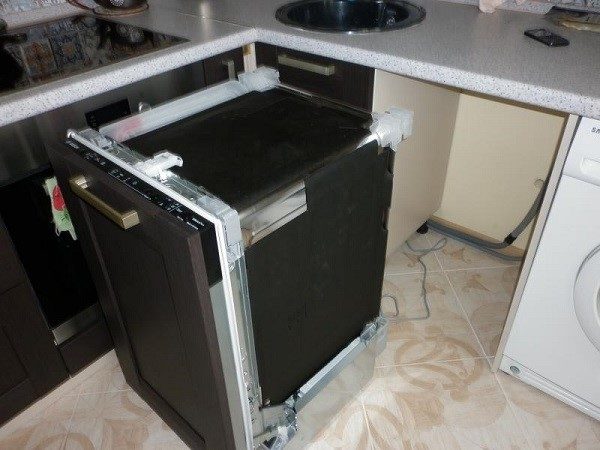

лучше, конечно, в оригинальном проекте кухни предусмотреть нишу для посудомоечной машины

Если в проекте кухни предусмотрена ниша для установки встроенной техники, это облегчит вашу задачу. И если гарнитур давно и прочно обосновался на вашей кухне и вы не планируете его менять, а посудомоечную машину вы купили гораздо позже, вам останется только разобрать один из шкафов.

Кухонные шкафы обычно имеют стандартные размеры базового шкафа, которые, как правило, такие же, как у встроенной техники. Поэтому для установки станка в шкаф необходимо демонтировать фасады, снять петли, заднюю стенку, чтобы она не мешала установке труб и нижней полки. Если шкаф был с ящиками, снимите ящики и открутите направляющие, на которых они были установлены. В результате должны остаться только боковые стенки и столешница.

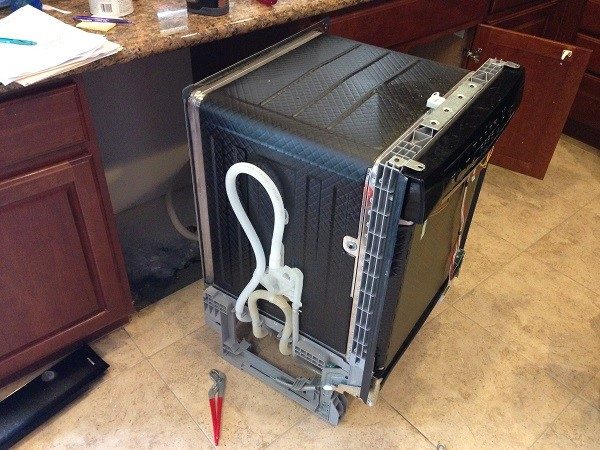

Установка предполагает заказ дополнительного фасада у мебельной компании, которая изготовит для вас кухонный гарнитур

Имейте в виду, что для встраиваемой техники вам нужно будет заказать дополнительный фасад в соответствии с размером помещения в мебельной промышленности.

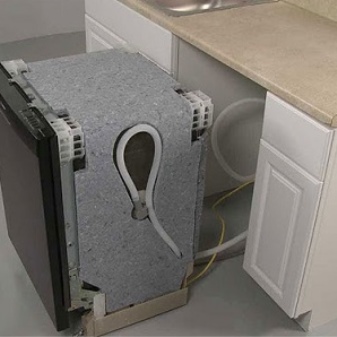

Кроме того, корпус мебели изнутри необходимо оклеить пароизоляционным материалом, так как большая часть современной мебели изготавливается из ДСП (ДСП), который может набухать и терять форму — он не переносит попадания пара и влаги внутрь поверхность.

Еще один важный момент — поверхность, на которой будет установлен станок. Если вы собираетесь ставить его не на пол, а на основание кухни, убедитесь, что он ровный и достаточно прочный.

лучше всего строить технику на этапе уборки урожая на кухне

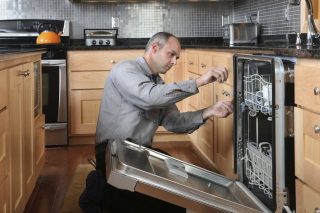

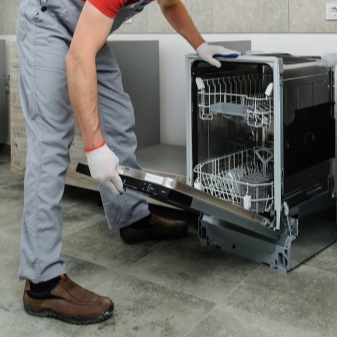

Затем аккуратно и осторожно, стараясь не повредить трос и шланги, вставляем посудомоечную машину на место. Важно оставить пространство для вентиляции не менее 5 см между стеной и задней частью машины.

Следующим шагом будет закрепление машины, чтобы она не вибрировала и не двигалась во время работы. Для этого используйте крепеж, продаваемый вместе с агрегатом. Откройте дверцу машины, и вы увидите заглушки по бокам, снимите их и через появившиеся отверстия потяните машину саморезами по соседним сторонам шкафа, затем установите заглушки на место.

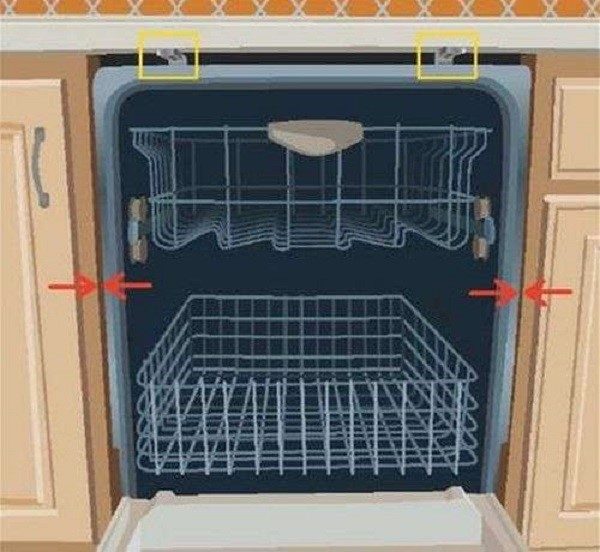

Следуя инструкциям, закрепите машину в предназначенной для нее нише

Изолируем столешницу

Машинка установлена, теперь нужно повесить фасад и позаботиться о столешнице. Дело в том, что натяжные потолки делают из разных материалов, но очень часто из:

• расчет;
• МДФ;
• ДСП.

Все зависит от желания и финансовых возможностей клиента. Если верхнее покрытие кухонных шкафов — натуральный или искусственный камень, пар из посудомоечной машины никак не повредит его.

Столешница из МДФ — древесноволокнистой плиты средней плотности, покрытой ламинированной пленкой или акрилом — тоже не страшна, так как материал влагостойкий.

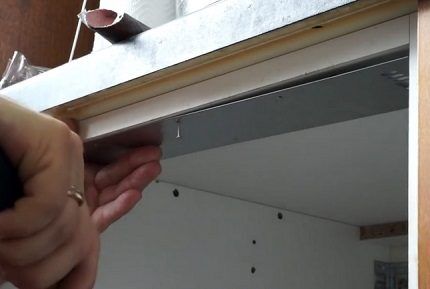

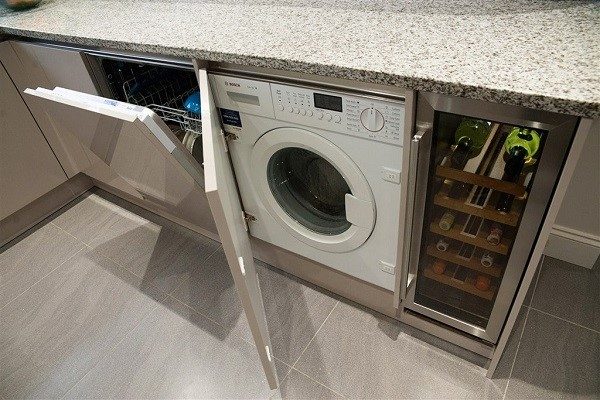

После установки посудомоечной машины необходимо утеплить столешницу

Но в более дешевых вариантах для кухонь используется столешница все из того же ДСП разной толщины, причем этот материал следует защищать от пара, чтобы продлить срок эксплуатации изделия. Посудомоечная машина должна быть оборудована специальной металлической пластиной, специально предназначенной для защиты выступающего края столешницы от влаги и пара.

Крепим фасад

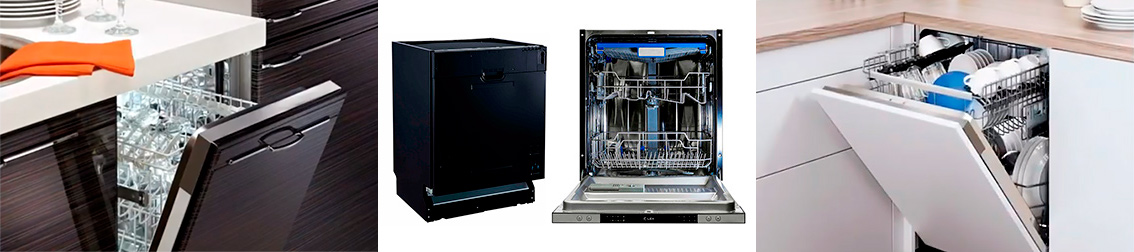

Осталось украсить лицевую панель посудомоечной машины. Он висит прямо на дверце агрегата, а для монтажных работ производители предусматривают отверстия под саморезы.

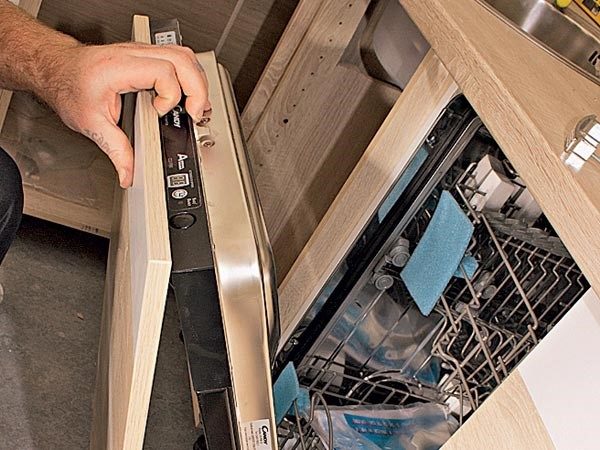

Последний этап — усиление фасада

Сам фасад лучше заказывать у того же производителя, у которого был приобретен кухонный гарнитур. Или вы можете достать его из шкафа, где была построена пишущая машинка.

Шаблон, на котором размечены точки крепления, значительно облегчит установку лицевой части. Кстати, он тоже должен быть включен в документацию на технику.

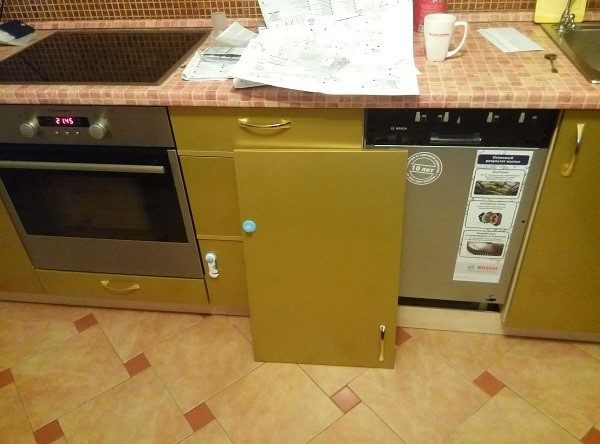

Фасад должен висеть аккуратно, иначе со временем выйдет из строя

Чтобы правильно и аккуратно повесить фасад, воспользуйтесь несколькими советами:

• первый шаг — прикрепить ручку к фасаду, взять за ориентир ручки соседних шкафов;
• с помощью рулетки проверьте положение дверцы и шаблона, чтобы получить симметричный и однородный вид гарнитуры;
• при использовании шаблона его необходимо надежно закрепить, чтобы он не выскользнул;
• подбирайте саморезы для крепления необходимой длины — они не должны выступать с лицевой стороны, но при этом глубоко и плотно входить в панель.

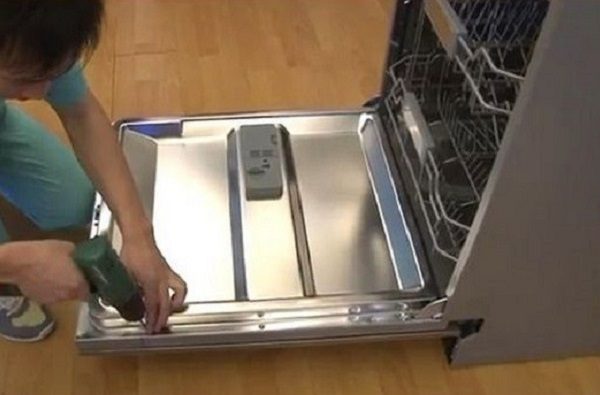

Лицевая панель крепится исключительно саморезами

Учтите, что фасад крепится только саморезами. Посадить этот декоративный элемент на двусторонний скотч или клей будет большой ошибкой. Возможны два варианта развития событий: либо клей очень быстро потеряет адгезионные свойства из-за постоянного перепада температур, либо, наоборот, очень плотно приклеит фасад, что будет нецелесообразно, особенно если вы хочется рано или поздно сменить мебель на кухне, а вместе с ней и декоративный элемент фасада умывальника.

После завершения монтажа фасада закройте дверцу машины, поищите зазоры, при необходимости подтяните все крепежи, и установку встраиваемой посудомоечной машины можно считать завершенной.

Посудомоечная машина — незаменимый элемент на любой кухне

Варианты размещения

Есть несколько вариантов установки посудомоечных машин.

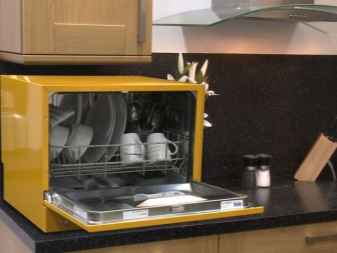

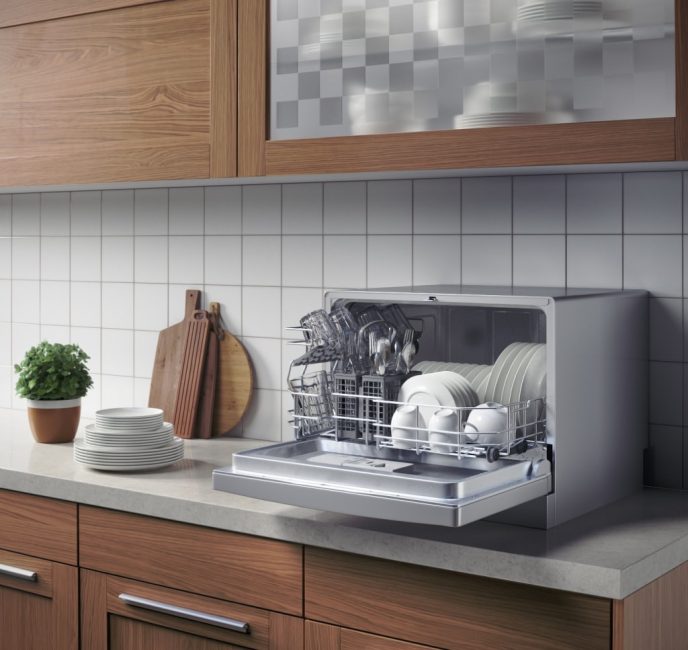

На столе

Настольные посудомоечные машины маленькие. Их проще всего установить. Просто подсоедините сливной шланг от машины к раковине и подключите к электросети. Такой вариант установки лучше всего подходит для маленькой кухни. Следует понимать, что такие посудомоечные машины рассчитаны на обслуживание небольших семей.

В кухонный гарнитур

Также можно установить машину в готовую кухню. Но процесс установки самый сложный. Перед началом работы начинающему мастеру предстоит подготовить нишу для машинки. В процессе работы важно учитывать габариты выбранной модели.

Заранее необходимо проделать небольшие отверстия для разводки и выхода трубы. Посудомоечную машину нельзя устанавливать рядом с духовкой или газовой плитой.

Отдельно от гарнитура

Именно эти устройства пользуются наибольшей популярностью у покупателей. Такие посудомоечные машины можно установить в любом подходящем месте. Главное, чтобы он располагался рядом с канализацией. Также важно, чтобы отдельная влагостойкая розетка была доступна бесплатно. Подключение посудомоечной машины с помощью переходников и удлинителей невозможно.

Важность использования инструкции

Производители несут ответственность за качество своей продукции, поэтому на новые посудомоечные машины действует гарантия — от 12 месяцев до 5 лет. Часто можно поставить неисправный китайский агрегат в эксплуатацию за 1 год, а европейский — за 2 года.

Однако неправильная установка машины вопреки требованиям производителя лишает покупателя права на бесплатный ремонт или замену оборудования.

Поэтому инструкция становится основным документом и руководством по установке посудомоечной машины. В этом буклете подробно описано, как установить новую посудомоечную машину и подключить ее к системам водоснабжения и канализации.

Кроме того, в инструкции содержатся технические требования относительно параметров подключаемой электросети, давления в трубах и т.д. Также необходимо учитывать характеристики машины.

В инструкции описание всех действий сопровождается понятными схемами, на которых показано, как правильно соединить трубы, закрепить автомат в шкафу, расположить относительно труб (+)

Затем готовые ПММ с большой массой кладут на пол, дополнительно фиксируя их к стенкам шкафа или столешницы. Но компактные модели можно интегрировать в шкаф, способный выдержать их вес, даже с учетом загруженных емкостей и воды.

Если в течение шести месяцев какие-либо детали посудомоечной машины выйдут из строя из-за неправильного расположения шлангов или сильной вибрации корпуса, их придется заменить за свой счет — гарантия аннулируется.

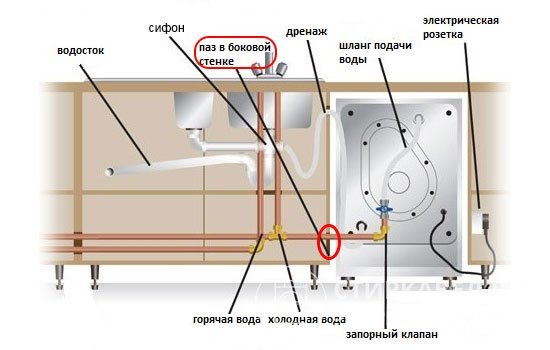

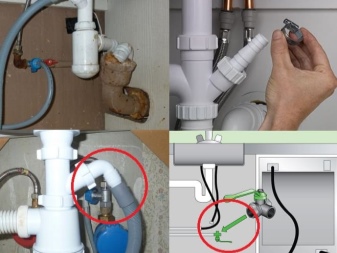

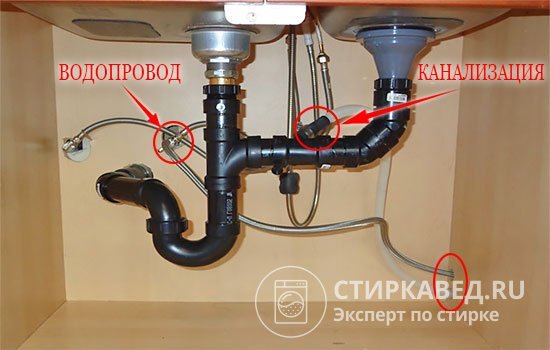

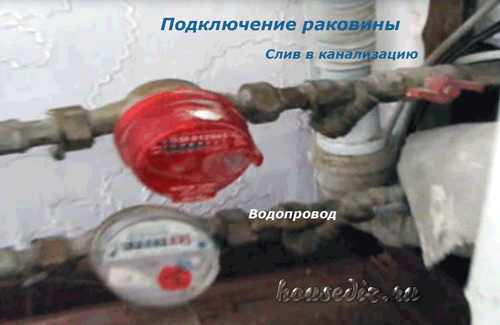

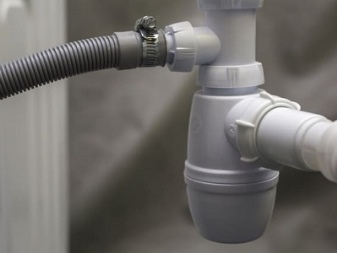

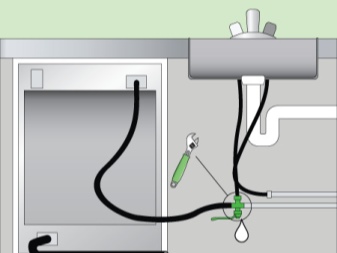

Подключение через сифон раковины и смеситель.

Есть более простой вариант подключения посудомоечной машины, где нет необходимости тянуть отдельные шланги для слива и подачи воды.

Просто измените две вещи:

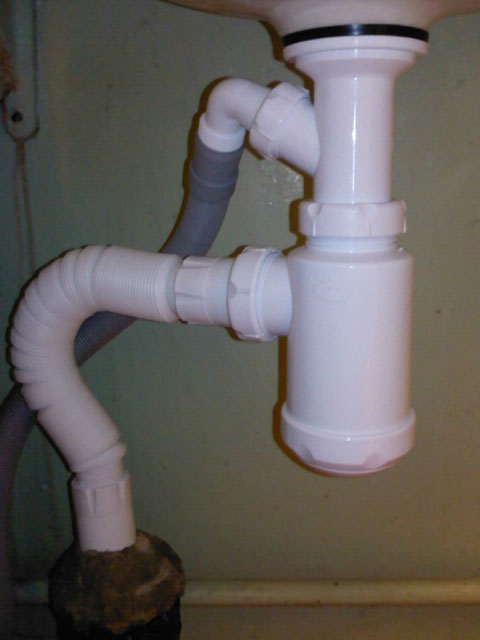

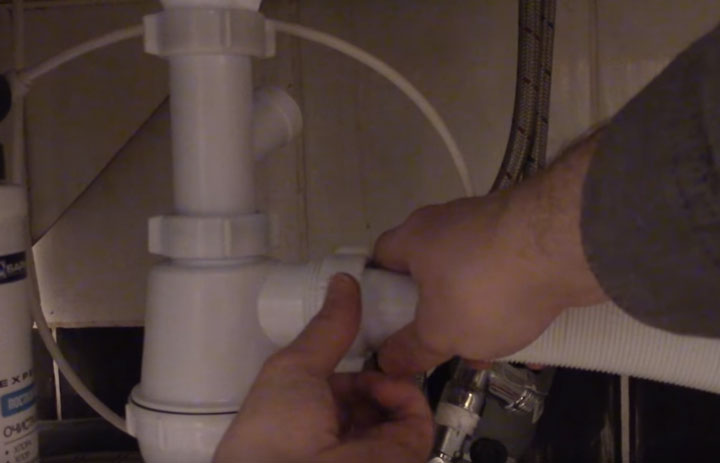

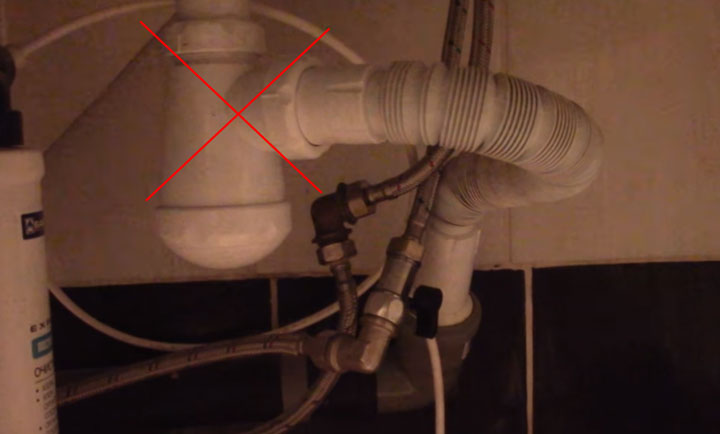

• стандартный сифон под раковину на специальный

Он отличается тем, что в его конструкции уже есть место для подключения сливного шланга — одного штуцера, а иногда и двух.

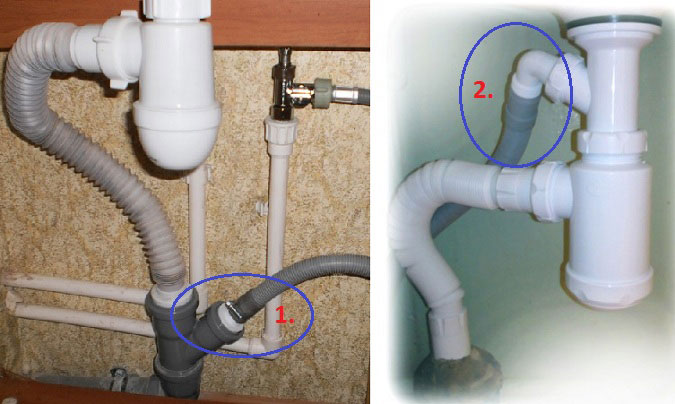

Можно конечно переделать слив канализации, установив туда дополнительный патрубок и герметик с трубой.

Все вставляется вручную, без использования специальных инструментов.

Однако не забывайте, что подключение посудомоечных и стиральных машин непосредственно к канализационной трубе может вызвать неприятный запах.

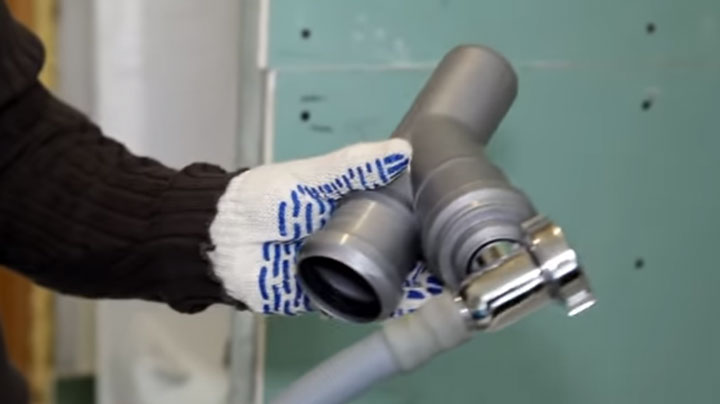

Специалисты рекомендуют производить такое подключение через обратный клапан.

Сгибание или скручивание трубки по высоте, которая должна действовать как альтернатива клапану, помогает только при постоянном использовании техники. Конечно, в обратную линию вода не попадет.

Однако как только система останется на пару недель без работы и воды (например, в загородном доме или на даче), все высохнет, и вонь на кухне станет очень заметной.

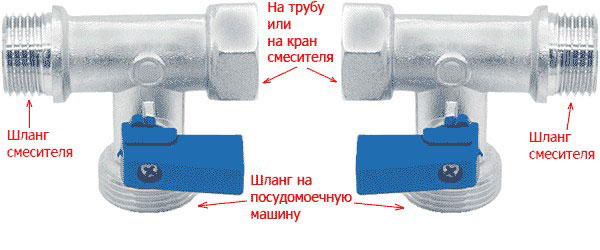

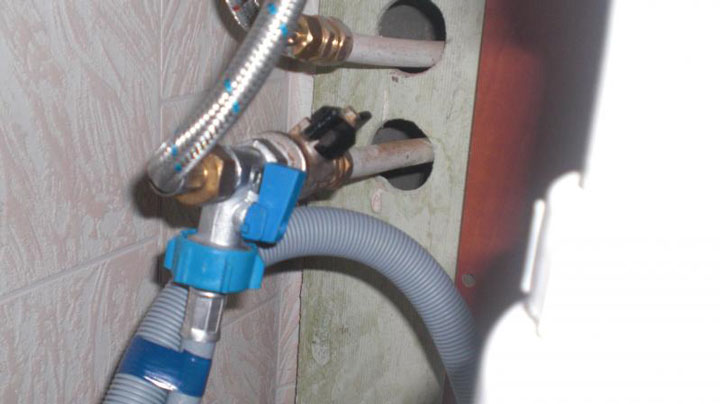

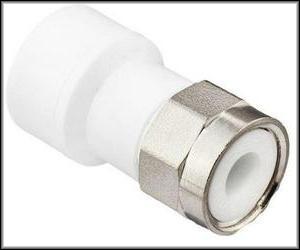

• второе, что нужно установить, это рубашка с резьбой

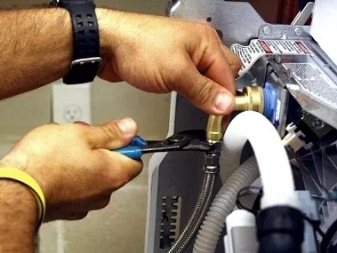

Через него в машину будет поступать собственно вода. Устанавливается на место штатного штуцера, идущего от холодной воды к смесителю.

Прикрутите эту рубашку к трубе или трубе с холодной водой.

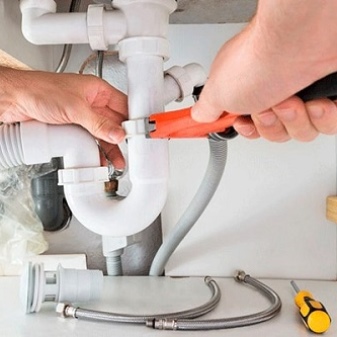

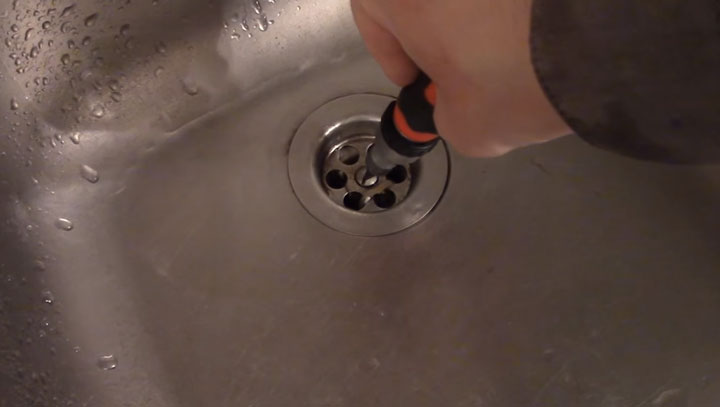

Затем замените сифон. Сверху откручиваем винт, придерживая снизу сам сифон, чтобы он не упал.

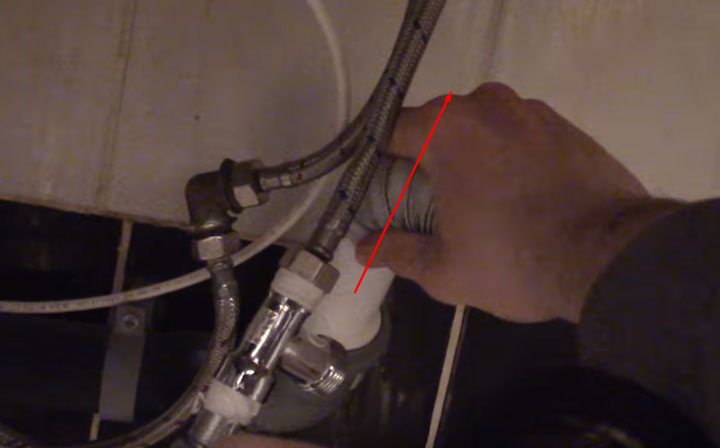

Отсоедините слив от канализации. Для этого просто сильно потяните его на себя. Он должен выйти из резинового упора.

Соберите из комплектующих новый сифон, не забывая о прокладках, и установите его на место старого.

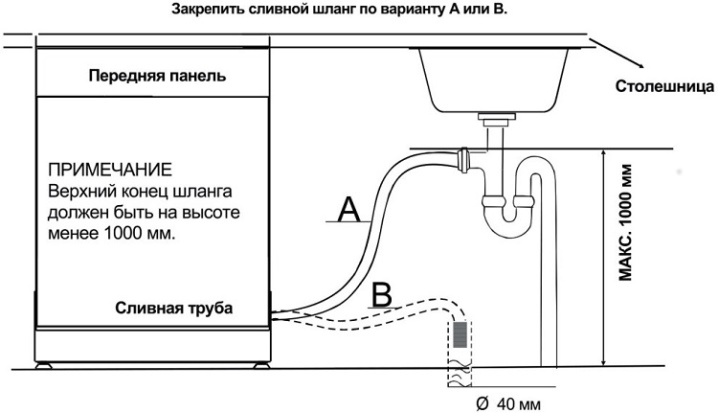

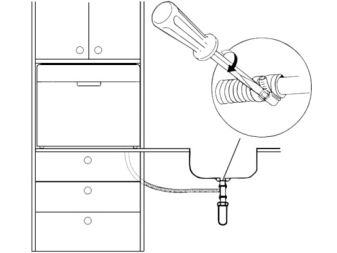

Проложите сливной шланг к канализационной трубе. Осталось только подсоединить сливной шланг посудомоечной машины к сифонному шлангу с помощью специального переходника.

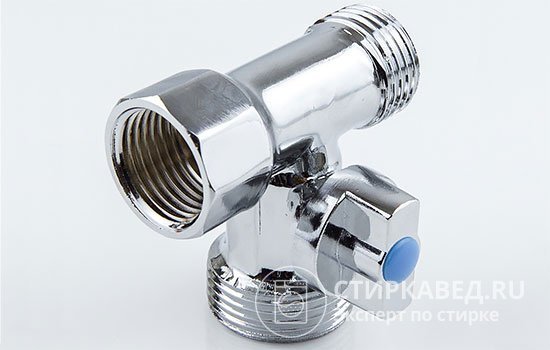

В комплекте с этим переходником обязательно ищите вентиль, он перекрывает обратный ток воды.

Наполните раковину водой и проверьте в любом месте на предмет протечек.

Как выбрать место для установки посудомоечной машины: 5 важных факторов

Если стиральную машину можно установить в ванной или даже в коридоре, то с посудомоечной машиной этого делать не стоит. Его следует размещать на кухне, где собирают грязную посуду и содержат ее в чистоте.

Иначе придется бегать с тарелками, чашками и горшками по квартире. Поэтому первое условие выбора места — это кухня. В этом случае ваше оборудование нужно будет разместить:

1. возле стены, чтобы сэкономить место на и без того небольшом рабочем пространстве;
2. на прочном полу, что позволяет безопасно разместить шкаф.

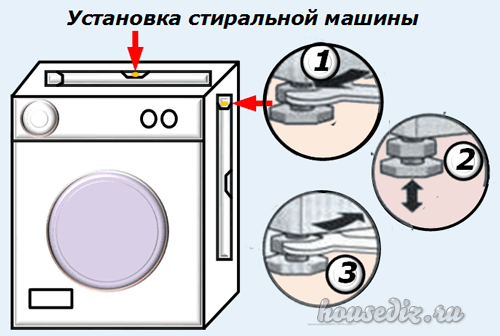

2 технологии для создания стабильного положения посудомоечной машины

Первый вариант подходит для самостоятельных моделей. Полностью повторяет принцип установки стиральной машины на горизонтальной плоскости, когда ее корпус выставляется строго горизонтально с помощью выравнивающих ножек.

Сначала их нужно разблокировать, затем отрегулировать высоту каждой ножки и снова заблокировать контргайкой. Конечное положение тела контролируется положением пузырькового уровня на уровне.

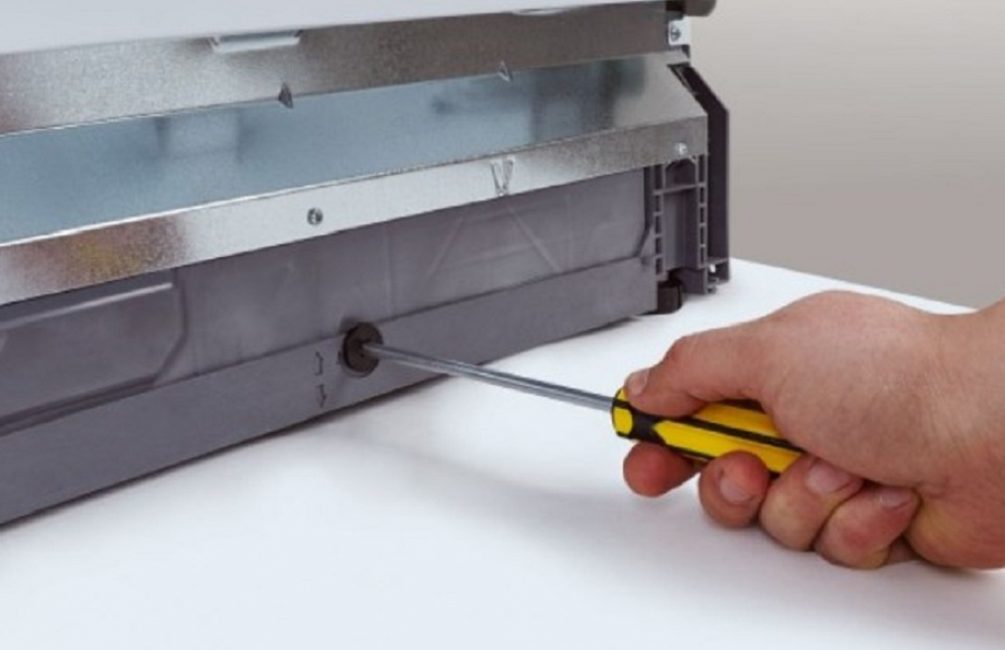

Второй способ регулировки специально разработан для встраиваемой в мебель бытовой техники. Здесь положение корпуса регулируется только спереди. При этом учитывается, что сама столешница уже идеально ровная и надежно закреплена.

Все регулировки расположены спереди. Центральная канавка используется для регулировки высоты задней ножки. В него вставляется отвертка. При ее вращении дальняя сторона поднимается до упора в крышку столешницы.

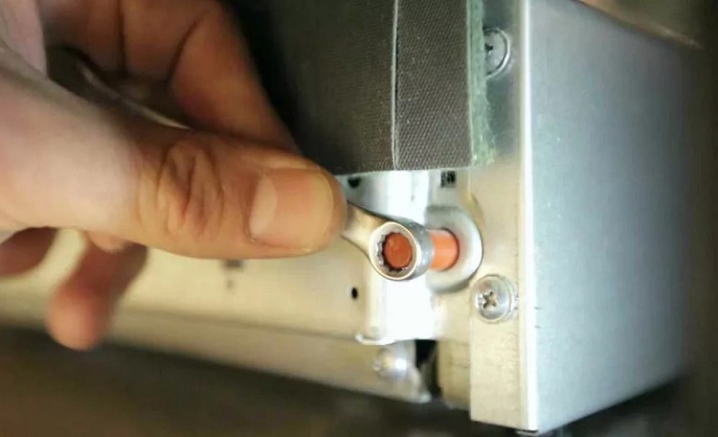

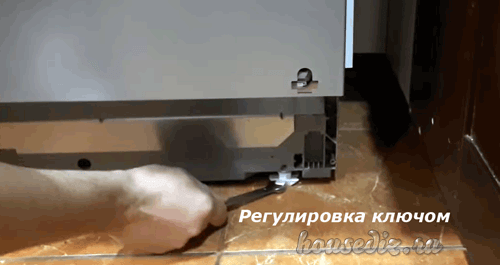

Две передние ножки с контргайками регулируются обычным гаечным ключом. Они поднимают корпус до тех пор, пока он не коснется нижнего уровня полки столешницы.

Затем с помощью специальных угловых переходников закрепите корпус посудомоечной машины саморезами внутри кухонного шкафа.

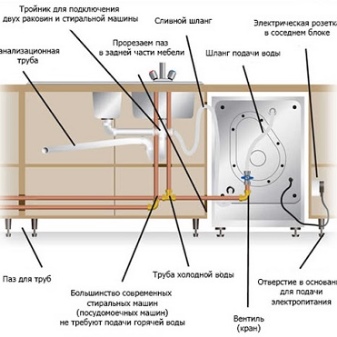

Для мытья посуды потребуется слить воду из водопровода и слить ее в канализацию. Поэтому посудомоечную машину ставят ближе к кухонной мойке, где эти линии уже есть.

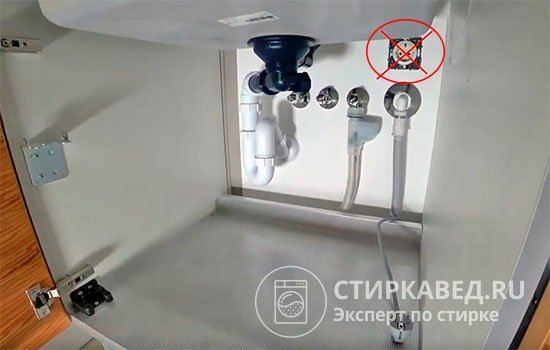

Электрическая розетка должна быть установлена ​​в непосредственной близости от места установки, чтобы длина кабеля питания устройства была достаточной для нормального подключения без лишних удлинений.

Как технология мойки посуды влияет на последовательность монтажных работ: кратко

Посуда моется в автоматическом режиме, который задает пользователь. Система автоматизации, работающая от электричества, наполняет воду, нагревает ее, удаляет загрязнения и сливает отработанный раствор в канализацию.

Подключение технических систем к посудомоечной машине необходимо начинать от сливной магистрали, чтобы проверить ее надежность. Только после этого можно переходить ко второму этапу — подаче водопроводной воды.

Безопасный монтаж электрических цепей должен производиться после полного завершения всех работ, связанных с случайными разливами и образованием недопустимо влажной среды.

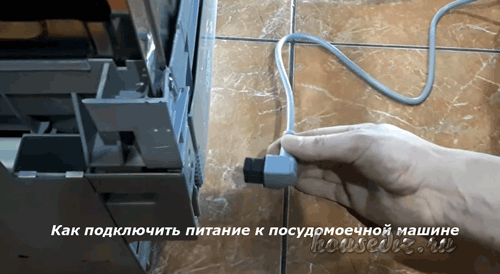

Работа с электропроводкой

Одна из самых сложных частей установки автомобиля — это работа с электропроводкой. Именно с него начинается процесс подключения устройства.

Заземление

Первым делом нужно заземлить посудомоечную машину. Это также можно сделать, проживая в многоэтажном доме. Этот процесс состоит из трех этапов.

• Для начала нужно подготовить трехжильный медный провод. Его необходимо разместить на стене и аккуратно поднести к электрическому щиту, который находится на месте. Эту деталь необходимо закрепить саморезами.
• Края нитки необходимо аккуратно отклеить. С помощью саморезов и болтов его необходимо закрепить на щитке.
• Затем подсоедините второй конец провода к задней части посудомоечной машины. Производители указывают нужное место специальной отметкой, которая находится на панели.

Если у человека нет опыта работы с электроприборами, то не стоит брать на себя обязательство заземляться. Эту процедуру лучше доверить профессионалам.

Выбор проводки

В процессе подключения машины к сети рекомендуется использовать качественный многополюсный кабель с медными жилами. Такая проводка точно выдержит мощь современной посудомоечной машины. К тому же он не деформируется со временем и легко сохраняет желаемую форму.

Установка розетки

Чтобы пользоваться посудомоечной машиной без риска для здоровья, ее необходимо подключить к специальной влагостойкой розетке. Установить его самостоятельно довольно просто.

• Для начала нужно найти подходящее место для розетки. В стене необходимо просверлить отверстие подходящего размера.
• Далее необходимо определить расположение борозды.
• При помощи шпаклевки из воды и штукатурки пластиковую основу необходимо закрепить к стене.
• В стробоскопе надо проложить кабель. Электропроводку необходимо крепить к стене.
• Кроме того, концы кабеля необходимо защитить от изоляции, а трехжильный провод нужно разделить на части.
• Переходить к следующему этапу можно, только предварительно отключив в доме электричество.
• Провода нужно аккуратно подключать к контактам.
• После этого все шнуры питания необходимо спрятать внутри розетки.
• Кроме того, к основанию крепится его эксплуатационная часть. Крепится саморезами.
• После того, как все эти работы будут проделаны, нужно прикрутить крышку розетки к основанию. Он должен быть надежно закреплен.

В процессе работы важно соблюдать все правила безопасности. В этом случае проблем с установкой розетки не возникнет.

Тонкости установки посудомойки в шкаф

Если шкаф заказывали под размер конкретной модели, проблем с установкой возникнуть не должно.

Корпус посудомоечной машины свободно входит в нишу, оставляя небольшие пространства с обеих сторон. Для уменьшения вибрации прокладки приклеиваются к стенам.

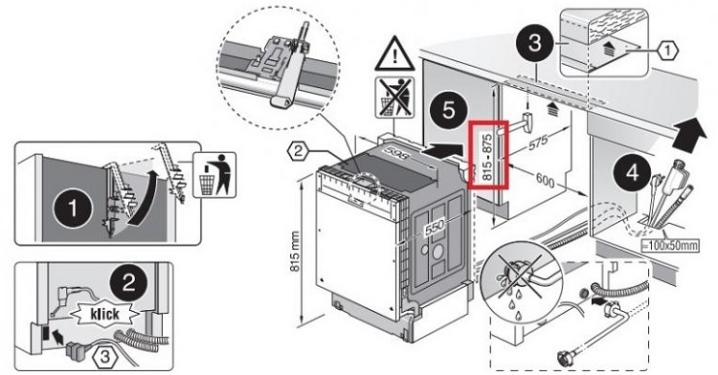

При установке некоторых посудомоечных машин, например, Bosch, есть обязательная деталь — защитная металлическая пластина, закрепленная на нижней поверхности столешницы. На автомобилях других марок этого может не быть

Чтобы учесть все нюансы подключения, установку машины необходимо производить в следующем порядке:

• сначала попробуйте — запихните агрегат в шкаф или нишу, проверьте соответствие габаритов, возможность подключения;
• принять и провести подготовительные мероприятия — закрепить монтажные панели, крепеж и пароизоляцию;
• соединить трубы, вдавить корпус на место;
• установить декоративные панели.

Сложность заключается в том, что модели разных производителей разные, поэтому некоторые места установки тоже имеют неточности. Чтобы не ошибиться, нужно внимательно изучить инструкцию и пошагово следовать всем рекомендациям.

Вот несколько советов, которые помогут вам настроить посудомоечную машину:

Галерея изображений Фотография Маленькие пластиковые втулки, которые можно найти в монтажном комплекте, необходимо вставить в соответствующие отверстия по бокам. Машину необходимо установить строго вертикально, для этого мы используем регулировку ножек. Вставляем отвертку в специальные пазы или вставляем ключ, осторожно перемещаем в нужном направлении С помощью лазерного уровня и рулетки на протяжении всего процесса установки измеряем расстояния и положение уровня посудомоечной машины — качество работы и обслуживания от этого зависит жизнь Не пренебрегайте шаблонами, которые также можно найти в установочном комплекте. Они обязательно пригодятся при креплении декоративных панелей — для сверления отверстий под шурупы или саморезы Правильная установка фиксирующих втулок Регулировка опорных ножек посудомоечной машины Измерение фактических параметров ниши Инструкция по установке и рекомендации производителя

Перед тем, как «посадить» декоративный фасад на дверь автомобиля, сначала обезжирьте поверхность, затем приклейте на нее двойной скотч и панель. Это необходимо для того, чтобы исправить положение нахлеста.

Когда станет ясно, что отверстия на двери и панели совпадают, можно взять отвертку и затянуть винты. Рекомендуем ознакомиться с подробной инструкцией по установке фасада на посудомоечной машине.

Последнее — это боковая фиксация. Изнутри корпуса вставьте саморезы в отверстия напротив втулок и также затяните их отверткой. Не используйте гвозди, иначе детали машины могут деформироваться при разборке.

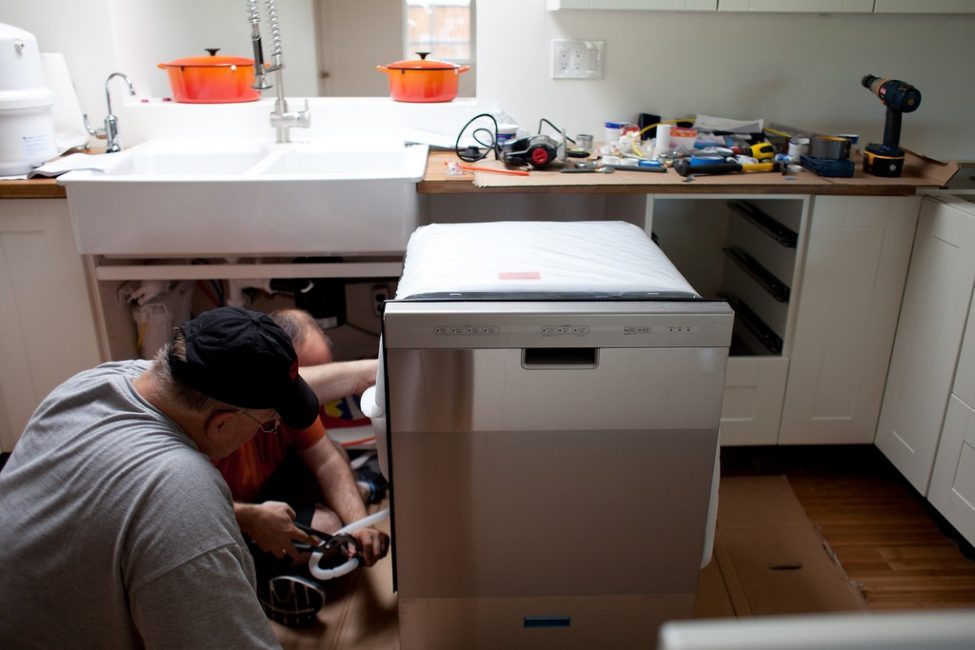

Установка посудомоечной машины

Читайте также: Установка ванной в частном доме: инструкция для новичков по правильному монтажу сантехники своими руками | Фото и видео

Конструктивно посудомоечные машины могут быть двух типов: отдельно стоящие и встраиваемые. Первые представляют собой выход из строя индивидуальной бытовой техники в собственном жилище, которую можно установить практически в любом месте кухни. Главное, чтобы к ним было удобно подводить коммуникации, а при подключении соблюдались все необходимые нормы.

Установка и подключение посудомоечной машины

Встраиваемые посудомоечные машины устанавливаются в готовые элементы кухни (шкафы и ниши), к которым предварительно подключаются точки подачи воды и электричества. Такие ПММ могут иметь собственную переднюю панель с элементами управления или использовать декоративную деревянную или МДФ пластину в качестве передней панели. В этом случае элементы управления PMM будут скрыты; чаще всего они встречаются на двери с торца.

Отдельно стоящие ПММ

См. Также: Установка кондиционера в квартире или частном доме: Пошаговая инструкция по установке своими руками | Фото и видео

Настольная посудомоечная машина для улицы

В зависимости от размеров такой посудомоечной машины ее можно установить на полу или на специальной подставке. Например, столешница может служить опорой. Обычно ПММ высотой более 60 см устанавливается на полу и высотой 45-60 см на стойке.

К такому способу установки предъявляются только два основных требования:

1. Посудомоечная машина должна стоять на ровной поверхности. Это необходимо, так как любое нарушение перпендикулярности при установке станка чревато не только нестабильностью, но и вытеканием воды при эксплуатации
2. Посудомоечная машина должна находиться на расстоянии не менее 5 см от стены. Здесь тоже все просто: меньшее расстояние не позволит правильно развести коммуникации, а могут быть случаи, когда шланги с водой будут защемлены, что приведет к перекрытию доступа воды к машине

Отклонение от горизонтальной плоскости при установке ППМ не должно превышать 2°.

Проверка правильности установки осуществляется с помощью уровня, который прикладывают к крышке посудомоечной машины. Все машины оснащены регулируемыми ножками, поэтому проблем с выравниванием машины возникнуть не должно.

Читайте также: Декоративная штукатурка своими руками. Обзор простых решений: как это сделать, как нанести шпатлевку | 115+ фото и видео

Регулировка станка по высоте с помощью специального винта

Если к месту установки уже подведены коммуникации, особых проблем при установке ППМ не возникнет, а если их нет, то к месту установки устройства потребуется подвести электричество и воду.

При этом следует помнить, что длина стандартных труб и электрического соединительного кабеля, поставляемого с машиной, не превышает 1,5 м, поэтому место его расположения следует выбирать исходя из этих расстояний. Крайне не рекомендуется использовать дополнительные удлинители для подачи воды и электричества.

Обычно при выборе места для установки автомобиля стараются разместить его поближе к водопроводным коммуникациям: холодная вода и канализация, а электричество уже подведено удобным способом, так как установка электрики менее трудоемка, чем установка водопровода сеть. Если проводить электричество, максимум, что нужно сделать, это отшлифовать стену для размещения проводки и установить розетку для розетки, то в случае с водой список задач будет намного больше.

Встраиваемые ПММ

См. Также: Установка пластиковых (ПВХ) окон в доме или квартире: Пошаговая инструкция по установке своими руками | Фото и видео

В этой ситуации все намного проще

Все встраиваемые посудомоечные машины (за исключением очень ограниченного количества моделей) имеют не только стандартные размеры, но и стандартные места подвода электричества и воды.

Размеры посудомоечных машин достаточно жестко стандартизированы:

• высота — не более 82 см для нормального размера и не более 46 см для малого размера
• ширина — 60 см для полноразмерных и 45 для узких или маленьких
• глубина — 48 или 58 см

Перед тем как жестко закрепить ПММ в нишах или шкафах, их также необходимо выровнять с помощью спиртового уровня. Это легко сделать, так как встроенные машины также имеют регулируемые ножки.

При установке станка его следует поднять как можно выше на регулируемых ножках, чтобы не было зазоров между верхней крышкой станка и столешницей.

Важной частью встроенного ПММ является парозащита в виде специальной металлической пластины. Устанавливается в передней верхней части ниши и крепится саморезами к нижней части столешницы. Благодаря использованию этого устройства столешница не разбухает от пара при открытии дверцы посудомоечной машины. Иногда вместо этой пластины используется алюминиевая фольга или скотч, который крепится по части периметра двери (на столешнице и на боковых стенках).

Читайте также: Фильтр для воды на дачу: проточный, основной и другие фильтры (фото и видео) + отзывы

Подключаемся к сетям водопровода

Для нормальной работы машины требуется постоянная подача воды. Для этого его водопроводную трубу необходимо подключить к водопроводу через тройник или переходник на гибкой магистрали.

Заводская длина шланга посудомоечной машины составляет от 1,0 до 1,5 метра, что необходимо учитывать. Это ориентир для размещения устройства от водных коммуникаций. Если это условие соблюдено, это гарантия правильного функционирования устройства.

Какие материалы могут понадобиться:

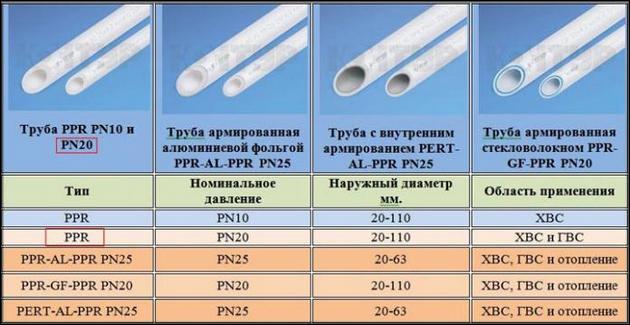

• полипропиленовая труба PPR;
• соединительные уголки;
• переходники накидной гайки;
• угловая фурнитура ППР-90;
• ¾ Колено с внешней резьбой HP / HP;
• Лента ФУМ для резьбовых соединений;

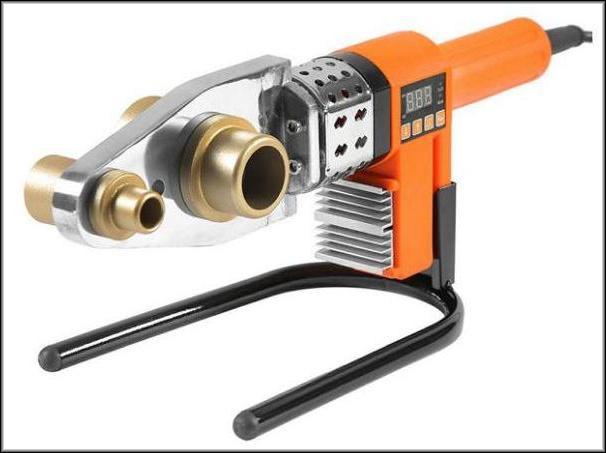

• аппарат для сварки элементов полипропиленовых труб.

Все соединительные элементы (трубы и арматура) подбираются индивидуально, исходя из размеров кухни и расположения ПММ.

Как подключать коммуникации

Чтобы удобно подвести трубы и кабель от ПММ к месту их подключения к водопроводной, электрической и канализационной сети, просверлите большое отверстие или паз в одной из боковых стенок проема, около стены (см. Чертеж).

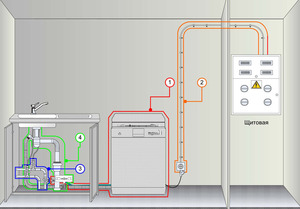

Схематическое изображение одного из вариантов подключения посудомоечной машины к холодной воде, канализационному сифону и электрической розетке

Инструменты

Для выполнения работ по подключению PMM подготовьте следующий инструмент:

• разводной ключ;
• набор отверток;
• плоскогубцы;
• пробойник;
• отвертка;
• нож.

Набор инструментов незаменим в домашних условиях

Кроме того, вам потребуются следующие материалы:

• тройник, желательно со встроенной запорной арматурой (диаметр резьбы — 3/4 дюйма);
• фторопластовая уплотнительная лента (ФУМ-лента);
• трехжильный медный кабель сечением 2,5 мм2;
• розетка с розеткой;
• дифференциальная машина;
• застежки.

Тройник со встроенным запорным шаровым краном

Могут потребоваться дополнительные инструменты или материалы, такие как сифон с дополнительным ответвлением для сливного шланга посудомоечной машины или разделитель на две ноги вместо Т-образного фитинга. Все зависит от конкретного места и способа подключения машины.

Некоторые правила подключения к коммуникациям

Подключение к системе водоснабжения и канализации должно располагаться на расстоянии не более 1,5 метров от корпуса посудомоечной машины. В противном случае могут возникнуть проблемы с напором воды или со сливом жидкостей в канализацию.

Правильное подключение PMM к коммуникациям

Брызгозащищенная электрическая розетка с заземляющим контактом должна быть рассчитана на ток не менее 16 А. Она должна быть легко доступна, чтобы вилку можно было легко подключить. Расстояние от корпуса ПММ до розетки не должно превышать 1 м. Не подключайте посудомоечную машину к электросети через удлинитель.

Не ставьте розетку рядом с водопроводом, чтобы избежать короткого замыкания

Подробнее о порядке подключения посудомоечной машины к электросети, водопроводу и канализации вы можете прочитать в этом материале.

Как видите, установить ПММ своими руками несложно. Для этого требуется только умение обращаться с инструментом, внимание и терпение.

Как подключить посудомоечную машину к сантехнической системе

Посудомоечная машина снабжена двумя шлангами. Преобладание дренажа и давления. Оба уже могут быть подключены к задней части корпуса камеры.

Сначала проверьте расстояние между водопроводными и электрическими соединениями от будущего места расположения корпуса машины. Обратите внимание, что сливной шланг имеет длину 1,5 метра и не может быть удлинен. Это требование производителя. При дополнительном накоплении нагрузка на ТНВД увеличивается. И он может быстро выйти из строя.

Как подключить воду?

Закончив работу с электричеством, можно переходить к процессу подключения машины к водопроводу. В первую очередь мастеру придется отключить холодную воду. Только после этого можно приступать к подключению посудомоечной машины.

Как правило, устройство подключается к водопроводу через смеситель. Схема подключения посудомоечной машины следующая.

• Осторожно отсоедините трубку смесителя от выхода трубки.
• Далее необходимо закрепить туда тройник из латуни. Для начала нужно намотать на проволоку ФУМ-ленту.
• Смеситель должен быть подключен к одному из отверстий, фильтр и край наливного шланга — к другому. Стык рекомендуется покрыть слоем герметика.

Этот процесс занимает очень мало времени. Самостоятельно справиться с такой задачей вполне реально. По окончании работы важно проверить все соединения.

Соединение слива с канализацией

У людей, живущих в современных зданиях, не возникнет проблем с подключением посудомоечной машины. Канализационные трубы под раковиной в таких домах оборудованы стандартным выпускным отверстием, к которому подключается сливная магистраль. При установке станка эту деталь необходимо разобрать. На его место нужно прикрепить рубашку. Приобрести подходящую деталь можно в любом строительном магазине. Тройники продаются с резиновыми уплотнителями.

Установка этой детали очень проста. Тройник просто вставляется в нужный разъем до упора. Сразу после этого вы можете вставить трубу раковины и трубу посудомоечной машины. Если у последнего есть пластиковый колпачок, важно не забыть его снять.

Схема подключения слива посудомоечной машины в старом доме выглядит сложнее, ведь в таких домах сливные трубы выполнены из чугуна. Обычному человеку будет сложно разобрать крепеж такой канализационной системы. Кроме того, стоит помнить, что чугун — хрупкий материал. Это значит, что работать с ним нужно особенно внимательно, стараясь в процессе ничего не сломать.

Очень часто нет возможности подсоединить сливную трубу непосредственно к чугунной конструкции. В этом случае мастер должен установить на такое основание пластиковый переходник. Очень важно выбрать правильный размер для этой детали. Перед его установкой чугунное основание необходимо хорошо очистить от грязи и просушить. Далее переходник вставляется во внутренний фланец и покрывается толстым слоем силиконового клея. В подготовленное таким образом основание можно вставить сливную трубку.

Если чугунные трубы в доме слишком старые, можно попробовать заменить их новыми. Но не стоит делать это самостоятельно — лучше доверить эту работу специалисту.

Регулировка и первый запуск

Как правило, в инструкции описан пошаговый процесс первого запуска посудомоечной машины. Он состоит из пяти этапов.

• Во-первых, автомобиль необходимо подключить к сети.

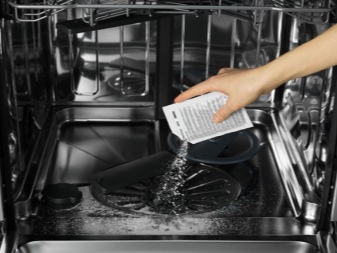

• Далее нужно открыть кран подачи воды. В нижней части устройства есть небольшое отверстие. Плотно закрывается пробкой. Это отверстие нужно открыть. Внутрь нужно положить специальную соль для смягчения воды. Отверстие должно быть полностью заполнено этим продуктом.
• Далее нужно включить посудомоечную машину.
• Порошок необходимо высыпать в отдельное отделение. Вместо этого можно положить туда специальную таблетку.

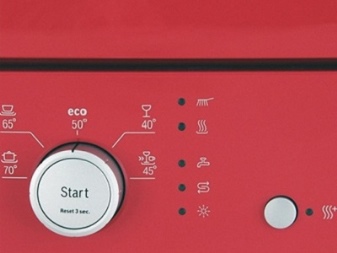

• Закончив подготовку, нужно плотно закрыть дверцу машины и установить ее на кратковременный режим работы.

После выключения станка нужно внимательно осмотреть все стыки. На них не должно быть капель воды. Также важно прикоснуться к проводке. Он должен быть немного теплым. Если первый запуск прошел успешно, машину уже можно использовать для мытья посуды. Тестирование устройства помогает не только проверить надежность крепления патрубков к сифону и водопроводу, но и промыть прибор изнутри.

Отдельно стоит сказать о регулировке посудомоечной машины по высоте. Поднимая или опуская передние лапы своими руками, очень легко добиться правильного положения машины. Важно, чтобы он был стабильным. Это зависит от того, как долго устройство будет работать. Кроме того, надежно закрепленный привод производит меньше шума.

Фасад

Этот предмет также можно заказать на той же фабрике, где вы купили кухонный гарнитур. В некоторых случаях есть возможность приспособиться к роли фасада и дверей демонтируемого шкафа.

Лицевая панель крепится только саморезами. Использование клея, даже если он очень стойкий, не рекомендуется. Скорее всего, из-за постоянных перепадов температуры он придет в негодность и потеряет свои свойства или, наоборот, схватится так, что заменить фасад будет невозможно.

Особенности встраивания ПММ

Если вы хотите сохранить единую «фотографию» кухни, не разделяя набор для установки техники, то встраиваемая модель отлично подойдет. Такая посудомоечная машина скроется за внешним фасадом, ни в коем случае не уступая место.

Выбор встроенного типа PMM сегодня особенно широк. Среди них такие бренды: «Бош», «Горение», «Электролюкс», «Занусси», «Канди», Веко и другие. Они отличаются не только функциональностью, но и размерами:

• выпускаются модели в натуральную величину шириной 60 см, высотой 80 см, глубиной 45 см;
• компактные ПММ имеют размер 45 см, ширину и высоту.

такие посудомоечные машины лучше встраивать в новый кухонный гарнитур, где для них предусмотрено место. Обычно эти коробки больше машины, потому что они не должны стоять близко к стенам. Необходимо оставить место для вентиляции — не менее 5 см. Задняя стенка шкафа может отсутствовать или иметь отверстия для труб.

установить интегрированный PMM самостоятельно довольно просто. В набор входят шаблоны со знаками застежек для подвешивания декоративного панно.

Если вам нужно отталкиваться от мебели, которая уже стоит на кухне, выбирайте место рядом с коммуникациями. Идеально: справа или слева от раковины. Освободите подходящий шкаф от полок, снимите дверцу. Установка под столешницу удобна, если машина оборудована регулируемыми по высоте ножками.

Не рекомендуется ставить посудомоечную машину рядом с плитами, духовками или обогревателями.

На момент покупки на оборудование предоставляется гарантия, которая в случае неправильного подключения аннулируется. Например, не используйте футболки или стойки. Не подключайте PMM к розетке духового шкафа. Кабель у автомата достаточно короткий, поэтому розетка должна располагаться на высоте 45 см от пола, кроме того, она должна иметь европейский стандарт, заземление, подключение через дифавтомат.

[spoiler title=»Источники»]

• https://stroy-podskazka.ru/posudomojka/tehnologiya-podklyucheniya/
• https://StrojDvor.ru/elektrosnabzhenie/podklyuchenie-posudomoechnoy-mashiny/
• https://make-a-choice.ru/kak-ustanovit-posudomoechnuyu-mashinu-samostoyatelno/
• https://mebel-expert.info/kak-ustanovit-vstraivaemuju-posudomoechnuju-mashinu/
• https://oboiman.ru/ingeneer/vypolnaem-ustanovku-vstraivaemoj-posudomoecnoj-masiny-montaz-podklucenie.html
• https://domikelectrica.ru/podklyuchenie-posudomoechnoj-mashiny/
• https://HouseDiz.ru/posudomoechnaya-mashina-kak-podklyuchit-svoimi-rukami-k-sistemam-kanalizacii-vodoprovodu-i-elektrosnabzheniya/
• https://sovet-ingenera.com/tech/posudomoyki/ustanovka-vstraivaemoj-posudomoechnoj-mashiny.html
• https://krrot.net/podklyuchenie-posudomoechnoj-mashiny/
• https://ProFazu.ru/bytovaya-tehnika/podkluchenie/podklyuchenie-posudomoechnoj-mashiny.html
• https://stirkaved.ru/kak-ustanovit-vstraivaemuju-posudomoechnuju-mashinu.html
• https://nakuhne.guru/tehnika/kak-samostoyatelno-podklyuchit-posudomoechnuyu-mashinu.html
• https://samara.tbmmarket.ru/help/useful-articles/item/4570/kak-ustanovit-posudomoechnuyu-mashinu-v-gotovuyu-kukhnyu/
• https://washergid.com/kak-vstroit-posudomoechnuju-mashinu-v-gotovuju-kuhnju-varianty-poryadok-vypolneniya-rabot

[/spoiler]
