Как сделать циклон для пылесоса своими руками, циклонный фильтр для строительного пылесоса

Изготовление циклона из бочки

Читайте также: Циклон для пылесоса из фанеры и пластиковой трубки
1

В качестве основной емкости используется пластиковая бочка. Он будет новым или бывшим в употреблении, не так важно. Главное — быть герметичными. Тогда система пылеулавливания будет действительно эффективной.

Для начала вам нужно будет сделать самодельный двойной разветвитель с розетками — для соединения двух труб.

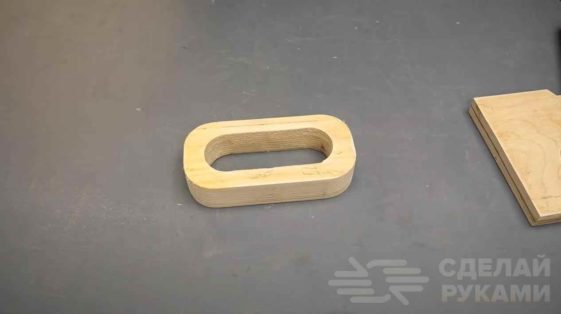

Устройство представляет собой небольшой фанерный корпус с двумя отверстиями. В дальнейшем он будет соединен с отрезком пластиковой трубки, в верхней части которой будет «коннектор» для прямого подключения к строительному пылесосу.

Кроме того, предусмотрен амортизатор. Это необходимо, чтобы можно было перекрыть одно из отверстий (которое не используется).

Читайте также: Электродная трубка из трубок ПВХ и пластиковых бутылок
1

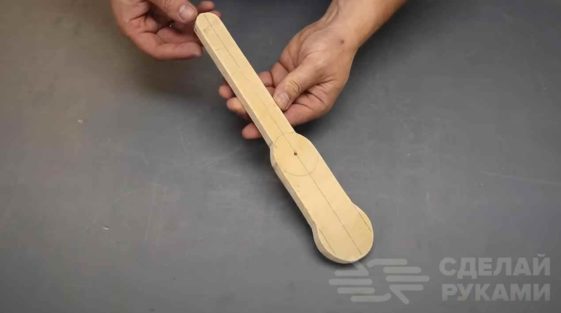

Поскольку амортизатор — один из простейших конструктивных элементов, именно сначала сделаем его.

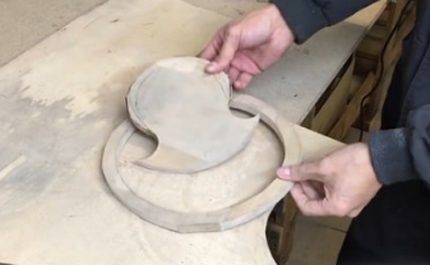

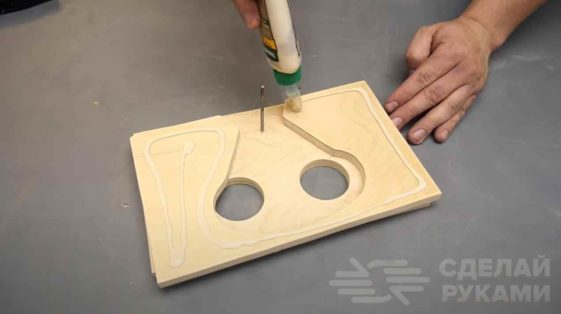

Берем кусок фанеры, рисуем на нем форму будущего лоскута (а можно по уже готовому шаблону), затем лобзиком или ленточной пилой вырезаем «полотно.

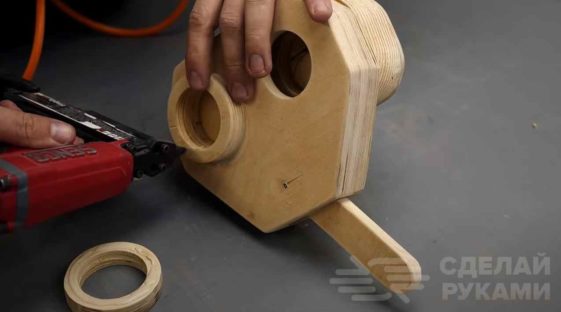

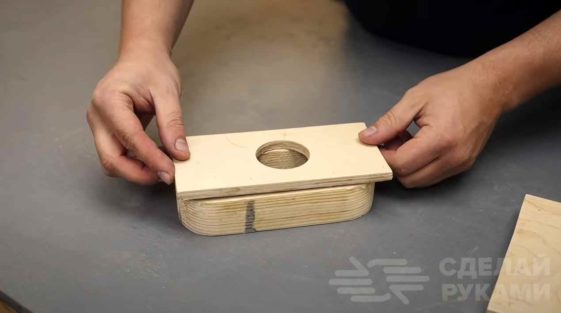

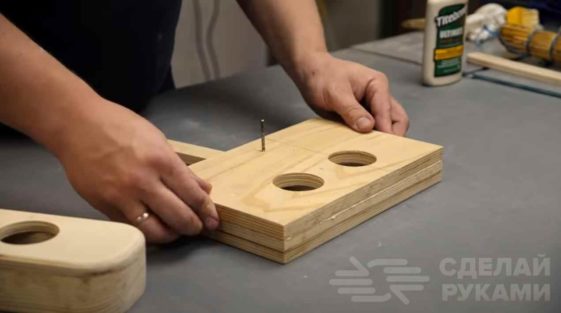

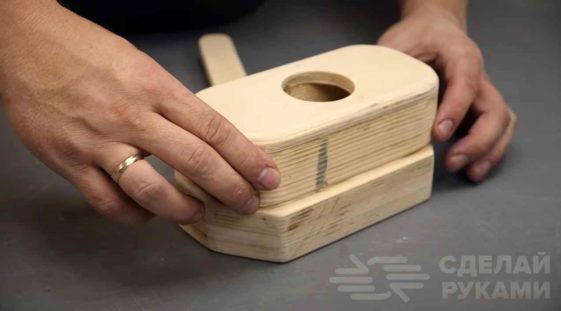

Теперь можно приступить к изготовлению корпуса разветвителя. Вырежьте из фанеры три одинаковых по размеру куска.

В крайних заготовках просверливаем два отверстия и в заготовке, которая будет посередине, вырезаем «окно» для свободного движения амортизатора. Склеиваем все три детали между собой, фиксируя лоскут металлической булавкой.

После высыхания клея можно придать туловищу желаемую форму.

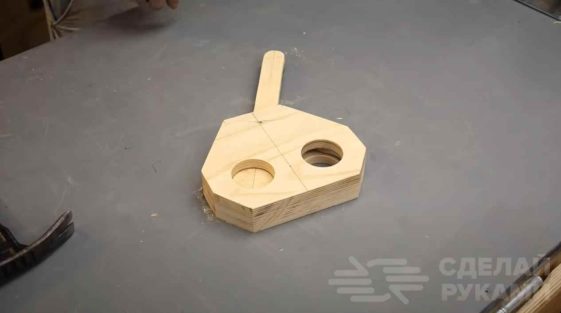

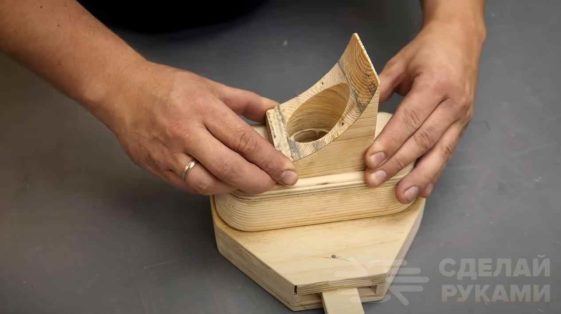

На следующем этапе делаем еще одну деталь (своеобразный «переходник» с двух отверстий на одно). Прикрепляем к корпусу разветвителя.

Сделаем еще одну деталь и прикрепим ее к «переходнику».

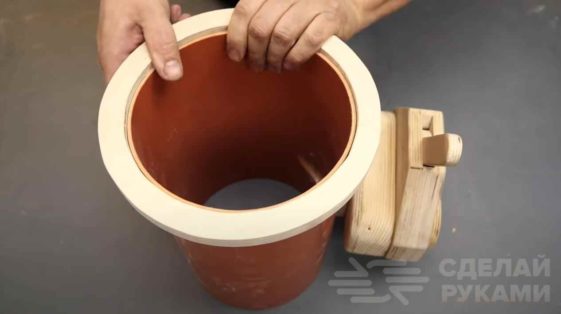

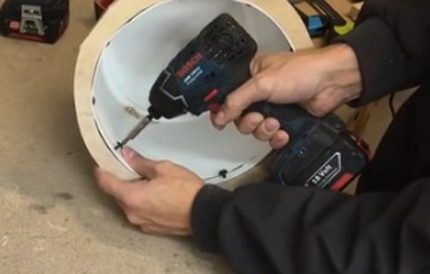

Вырежьте из куска фанеры два кольца и приклейте их к передней части корпуса сплиттера.

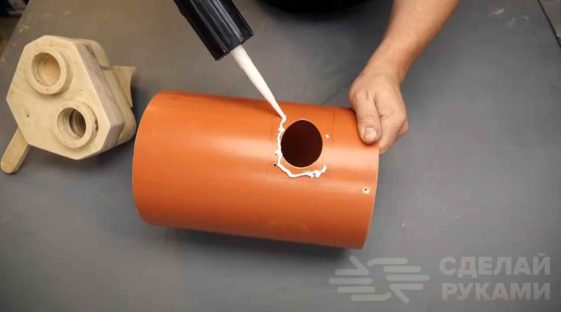

Теперь нам понадобится пластиковая канализационная труба — отрезаем кусок подходящей длины, после чего сверлим отверстие при помощи коронки. Прикрепляем собранный корпус разветвителя к пластиковой трубе.

Вырежьте из листа фанеры еще одно кольцо (внутренний диаметр кольца должен быть таким же, как внешний диаметр пластиковой трубы) и прикрепите его к нижней части трубы ПВХ.

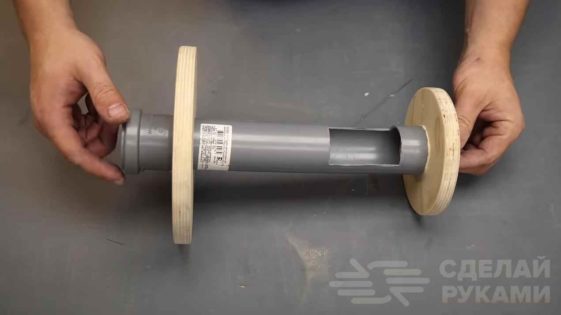

Далее из куска канализационной трубы и фанеры нужно сделать еще одну деталь, которая будет установлена ​​внутри большой красной трубы.

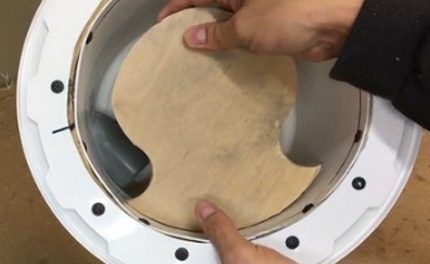

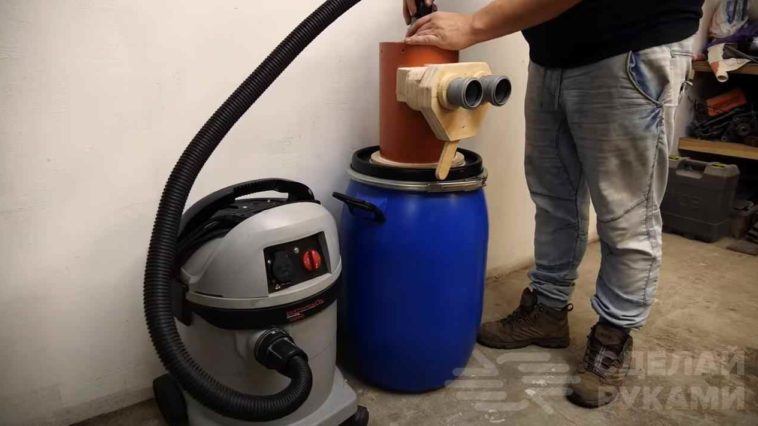

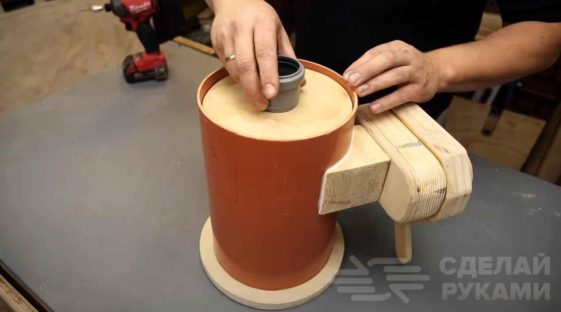

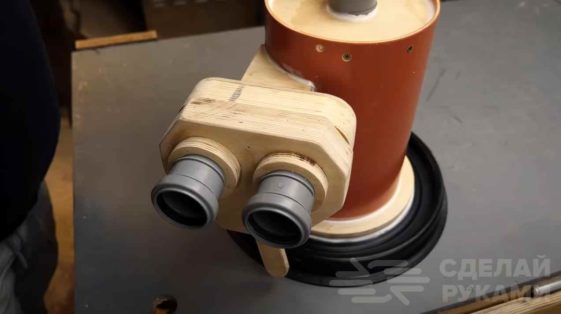

Изготовленная конструкция надежно прикреплена к крышке пластиковой бочки. В отверстия на лицевой стороне разветвителя приклеиваем отрезки ПВХ-труб с вырезанными по размеру муфтами.

Основная часть домашнего изделия готова. Далее остается только установить собранный замок на пластиковый бочонок и зафиксировать крышку металлическим стопорным кольцом. Таким способом можно своими руками сделать циклон для пылесоса.

Многие мастера рекомендуют установить внутрь ствола металлическое распорное кольцо.

Такое кольцо предотвратит разрушение пластиковой бочки, если вдруг забьется «гильза», через которую пыль от деревообрабатывающих станков. Однако можно установить обратный клапан вместо проставочного кольца.

Процесс изготовления циклонного пылесоса для сбора пыли в мастерской можно увидеть в авторском видео. Идея самоделки принадлежит автору Men’s Craft.

Подготовительные действия

Когда все материалы собраны для изготовления циклонного пылесоса своими руками, можно приступать к подготовке отдельных деталей. Сначала в верхней части ствола необходимо проделать эллиптическое отверстие для подводящего патрубка, который будет крепиться к стенке ствола под тангенциальным углом, уходящим внутрь на 10-15 см.

Как вариант, можно сделать съемный циклон своими руками с помощью бытового пылесоса, если использовать кусок пластиковой трубы 40Х100 мм и вставить в крышку патрубок, которым будет плотно закрываться больший диаметр.

Аквафильтр из подручных средств

Если у вас возникли проблемы с поиском фильтра для воды, купленного в магазине, можно смело изготовить циклонный фильтр для пылесоса своими руками. Для этого понадобится только пластиковая труба, размеры которой задаются по размеру емкости (подойдет канализация небольшого диаметра).

Читайте также: Выбор правильного угла для заточки кухонного ножа

Чтобы сделать фильтр самостоятельно, нужно трубку разрезать на части и плотно соединить в форме Т так, чтобы воздух проходил между камерами, а боковые ответвления нужно было смочить дышащим тканевым материалом.

Внизу, в основании широкой детали, необходимо проделать шахматные отверстия (для забора воды). Далее нужно соединить циклонный фильтр с фильтром для воды с помощью полипропиленового колена так, чтобы фильтр для воды, находясь внутри емкости, слегка касался воды.

Вода добавляется непосредственно перед использованием пылесоса.

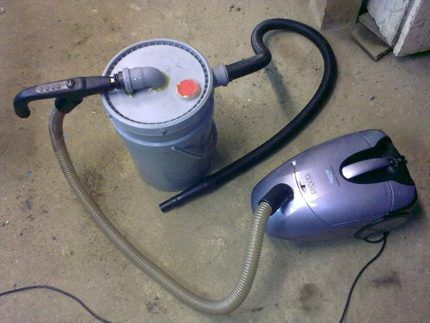

Изготовление насадки циклон для бытового домашнего пылесоса из ведра

Сделать циклонный фильтр для пылесоса своими руками несложно. При работе важно понимать принцип очистки воздуха и делать емкость герметичной, иначе пыль улетит обратно в помещение.

Вы можете использовать больше, чем просто ведро. Подойдет любая достаточно прочная и герметичная тара: конус, бочки, пластиковые канализационные трубы, бидоны с прочным стеклом, некоторые мастера даже сами делают тару из фанеры и оргстекла или используют старые советские пылесосы. Главное, чтобы форма была круглой, без углов, а внутри не было препятствий на стенах, иначе вихрь не сможет вращаться.

Поскольку самодельный циклон не фильтрует воздух, как фирменный циклон, мелкая пыль может попасть в оборудование и испортить двигатель. Не стоит использовать насадку на пылесосе, очень жаль ее потерять.

При работе важно уделять особое внимание точкам подключения. Они должны быть плотно заделаны герметиком или уплотнены резиной. При появлении трещин мощность пылесоса уменьшится и вылетит мусор. Кроме того, велика вероятность того, что сопло просто развалится.

Необходимые материалы

Для изготовления самодельного фильтра вам понадобятся:

1. Большое ведро или другой пластиковый контейнер объемом около 10-25 литров с герметичной крышкой. При выборе объема ведра следует исходить из мощности пылесоса: на каждые 80-100 Вт приходится 1 литр.
2. 2 отвода из полипропилена для подачи воды — с углом наклона 30 или 45 градусов (для создания потока воздуха) и 90 градусов.
3. Длина трубки около 1,5 метра.
4. 2 гофрированные трубы по 1 метр.
5. Фильтр: специальное или альтернативное масло, например, кусок дышащей ткани.

Схема и изготовление

несложно понять, как можно сделать циклонный пылесос своими руками. По упрощенной схеме насадку можно собрать из вышеперечисленных деталей в несколько этапов:

1. В центре крышки нужно просверлить коленное отверстие 90 градусов и вставить его. В боковой части емкости просверливается отверстие под колено под 30 градусов. Закрепите все отверстия герметиком, чтобы не было зазоров.
2. Поместите масляный фильтр внутрь ведра, подсоединив его к трубке в крышке.
3. Присоедините трубки к внешней стороне колен — соедините одну (подключенную к колену под углом 90 градусов) с пылесосом, пыль будет всасываться через второй.
4. лучше всего проверять работоспособность на крупном мусоре, например, на опилках.

Другими словами, отечественный вариант циклона представляет собой насадку между пылесосом и шлангом для сбора грязи. Если прибор не будет использоваться постоянно, схему можно упростить: отвести локти под углом 90 градусов и прикрепить их к крышке, а также не использовать фильтр. Колени нужно будет толкать сильнее, чтобы пыль не проникала назад.

Если нет герметика, можно зафиксировать колени строительным феном. Для этого вырежьте коленные отверстия чуть меньше необходимого, нагрейте края и прижмите внутрь. Пластик плавится, сгибается и плотно сжимает трубы.

Вы также можете использовать два ведра, соединив их вместе с верхушками. У вас должен получиться выпуклый стержень.

Ценовая политика

Циклонные пылесосы, которые можно оценить на основе отзывов пользователей, следует рассматривать в трех аспектах. По цене есть дешевые пылесосы (стоимость от 2 до 5 тысяч рублей), средний ценовой сегмент (от 6 до 12 тысяч рублей) и дорогие разновидности техники (до 45 тысяч рублей.).

Среди недорогих разновидностей следует выделить вертикальный пылесос Kitfort KT-509, Daewoo RCC-153, Scarlett SC-VC80C03. Эти модели оснащены антиаллергическими HEPA-фильтрами.

Желая выбрать разнообразную качественную технику, следует отдавать предпочтение среднему и верхнему сегменту.

Изготовление своими руками

Перед тем, как приступить к работе, следует помнить, что построить такое простое устройство не составит труда, поэтому, освоив принципы, можно сразу добавить в механизм свои мастерские.

Читайте также: Проверка катушки зажигания бензопилы мультиметром

При изготовлении циклона своими руками из подручных материалов вам понадобятся:

•
  Емкость на 10-25 литров (бак, пластиковая банка, ведро, бочка и т.д.). Важно брать основу, не имеющую внутренних ребер, иначе поток воздуха будет прерываться из-за помех. Некоторые специалисты вырезают для емкости деревянный каркас и сочетают его с оргстеклом, однако для обработки дерева это требует времени.
• Колено из полипропилена с углом наклона 30 и 90 градусов. Колено 30 градусов создаст вихревой (центробежный) поток).
• Длина шланга составляет примерно 1,5 м, в зависимости от объема контейнера.
• Гофрированная труба длиной 2 метра. Его можно сразу разделить на две одинаковые трубки, одна предназначена для сбора пыли, другая подключается непосредственно к самому пылесосу.
• Масляный фильтр или любой альтернативный вариант (резиновая пробка с множеством мелких отверстий или воздухопроницаемый тканевый материал).

Чтобы сделать пылесос своими руками, необходимо:

• В крышке емкости необходимо проделать отверстие для полипропиленового колена под углом 90 градусов, а в боковой части самой емкости такое же отверстие под колено под углом 30 градусов.
• Внутри контейнера находится фильтр, уже соединенный с полипропиленовым коленом.
• Все проемы необходимо заделать герметиком.

Труба жестко фиксируется полипропиленовым коленом и направлена ​​вниз, задавая устойчивую траекторию. Тест проводится на твердой подстилке.

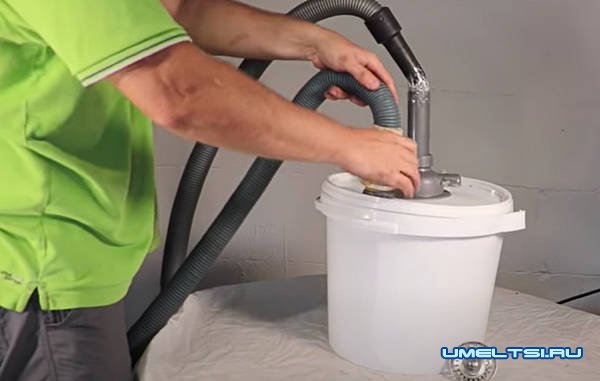

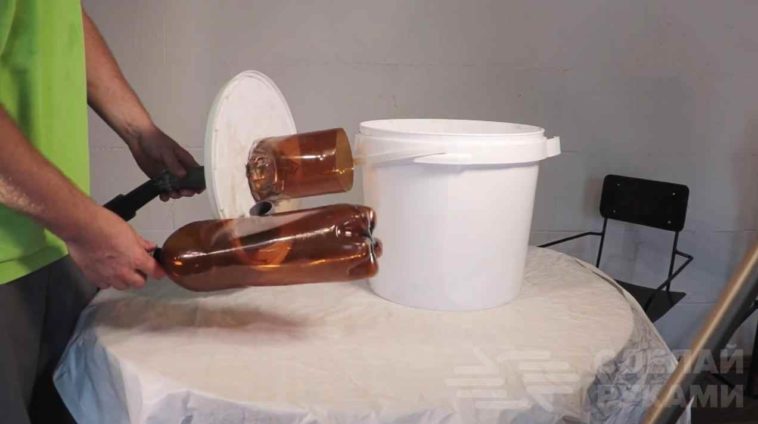

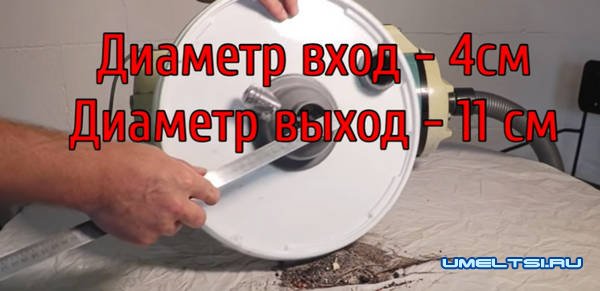

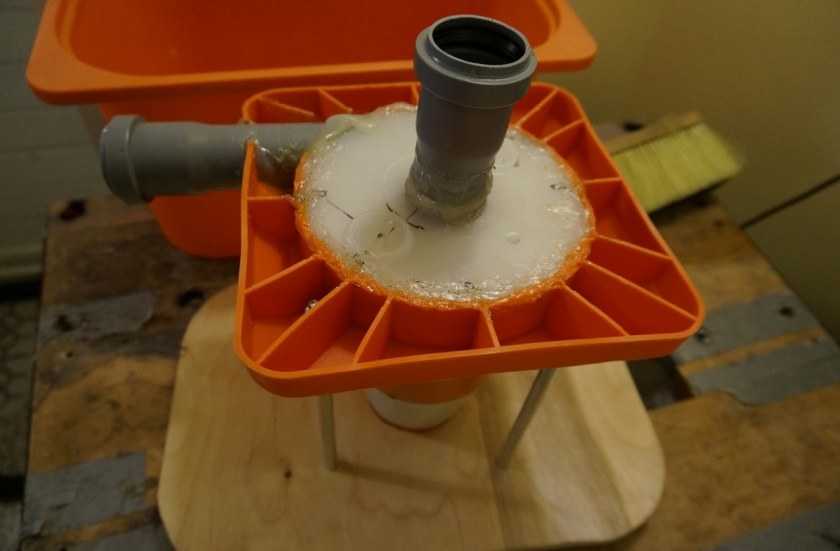

ВАРИАНТ 3: Циклон из пластикового ведра своими руками.

Если бочки нет, но покупать ее как-то дорого, есть вариант подешевле — пластиковое ведро (можно использовать использованную краску). Чем больше ведро, тем лучше.
Нам еще нужна верхняя часть сифона (горловина).

Чтобы воздушный поток был меньше (при сильном потоке крупные частицы пыли не успевают осесть на дно), вначале, на входе в циклон, необходимо установить отрезок шланга 40 мм пластиковый канализационный канал в разрезе, на торце, на выходе, проем должен быть больше. Здесь можно использовать пластиковую бутылку объемом 2,5 л. У которого диаметр 110 мм.

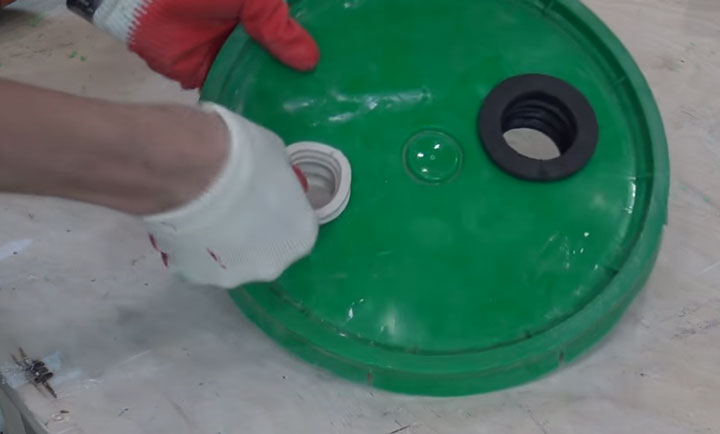

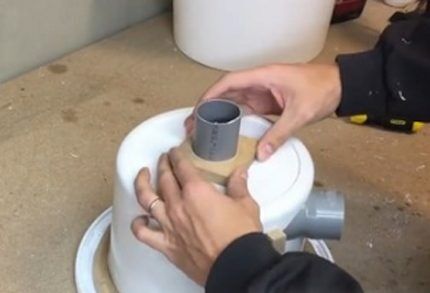

Сначала просверливаем пару отверстий в крышке ведра, одно должно быть по центру, а второе — у края.

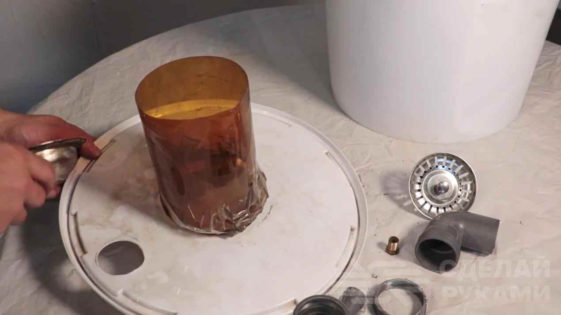

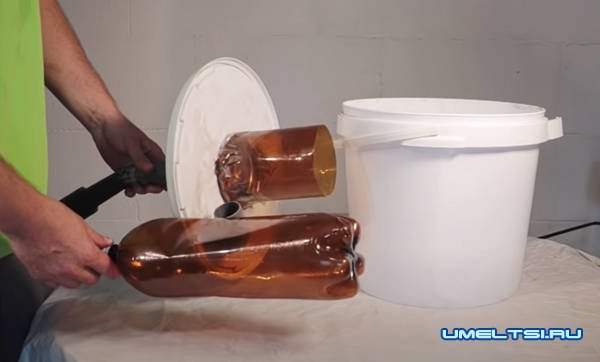

Вставляем пластиковую бутылку с вырезанным дном и горлышком в центральное отверстие.
Бутылку нельзя обрезать слишком коротко, при этом в ведре между нижним краем и дном бутылка должна быть не менее 150 мм.

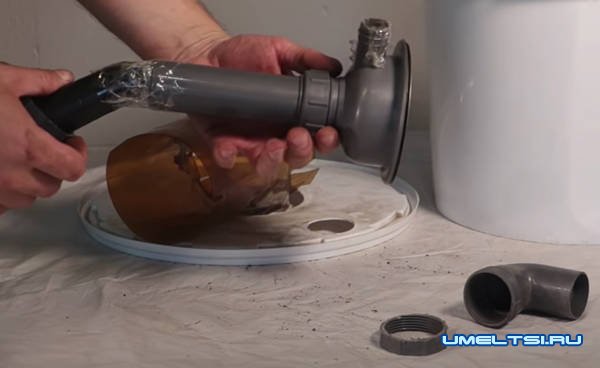

В середине бутылки монтируем горлышко сифона, снаружи к нему прикрепляем часть шланга, который монтируется непосредственно на пылесос.

Во второе отверстие крышки монтируем часть трубы с угловым загибом.
В итоге на ведро накидываем крышку, присоединяем пылесос и шланг, по которому будет проходить пыль, стружка…)

Система простая, недорогая, но эффективная. И это под силу каждому мастеру.

Поделиться: Комментарии: 0 +2

Поделки из шин для дачи, сада и огорода своими руками..

/ 24 июня 2009, 14:35 607544

Делаем арбалет. Чертежи..

/ 03.01.2012, 23:09 444873

Самодельный квадроцикл на базе «Оки» и вазовских агрегатов..

/ 13 сентября 2010 г., 22:37 359275

Минитрактор своими руками c ломающейся рамой..

/ 14 июля 2010, 16:20 341680

Квадроцикл своими руками из мотоцикла Урал..

/ 15 апреля 2010, 11:53 304177

Самодельный минитрактор..

/ 28 августа 2010, 15:45 303857

Строительный пылесос своими руками: что нужно

Как уже говорилось выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для изготовления такого устройства вам понадобится старый бытовой пылесос, даже если он сохранился со времен далекого советского прошлого. Это преимущество в том, что самодельные пылесосы можно делать из ненужных старых агрегатов.

Итак, извлекаем из пылесоса такие предметы как:

• Двигатель;
• Кабель для подключения устройства к сети;
• Устройство регулирования мощности;
• Колебания всасывания.

Для корпуса подготовьте:

• Пластиковая трубка диаметром 5 см;
• Емкость с крышкой;
• Лист фанеры толщиной около 0,5 см;
• 14 гаек и болтов М6;
• Полоса оцинкованная листовая;
• Автомобильный фильтр (от маршрутки);
• Переключатель — 220 В;
• Герметик;
• Наждачная бумага;
• Палочки для клеевых пистолетов;
• Гофрированный шланг (может быть от стиральной машины);
• Резьбовая шпилька с гайками и шайбами;
• Гофра электросистемы ПНД32.

Стоит сразу подготовить инструменты:

• Дрель;
• Клей-пистолет;
• Пистолет для герметика;
• Ключи слесаря;
• Отвертки;
• Нож;
• Головоломка;
• Кусачки.

Изготовление

На расстоянии примерно 10 сантиметров от верха емкости делаем отверстие, в которое подключаем трубку. Отверстие должно быть овальным и прямым. Патрубок расположен под небольшим наклоном вниз, плотно прижат к стене. При помощи клеевого пистолета нужно подкорректировать результат, как на изображении 2.

Трубка, вставленная в предварительно просверленное отверстие в стволе

Прикрепляем изнутри переходник для подключения всасывающего шланга.

Вырезаем два круга размером примерно в половину крышки, просверливаем отверстия под болты. Детали крепятся с двух сторон. После протыкания остальных кругов наждачной бумагой их поверхность очищается от заусенцев. Покрываем изделия по периметру герметиком, после чего устанавливаются и окончательно фиксируются. По центру проделывается отверстие для штифта. Чуть левее будет отверстие для забора воздуха побольше.

Расположение штифта и вентиляционное отверстие

Нам нужен воздушный фильтр без сетки (он будет забиваться мусором, что крайне невыгодно), в который он помещен. Его необходимо удалить плоскогубцами. Одна сторона баллона должна быть закрыта фанерной заглушкой. Фильтр крепится к штифту гайкой.

Кстати, фильтр поможет не только избавиться от пыли, но и предотвратит вдыхание мелких опасных частиц, например, тонера. Если в этом случае использовать обычный пылесос, пакеты легко забиваются тонером. В этом случае все частицы осядут в сборном контейнере.

Электродвигатель пылесоса можно разрезать вместе с пластиковыми деталями для облегчения соединения. Чтобы прикрепить его к крышке, вам понадобится зажим, который можно сделать из полосы жести.

Переключатель и регулятор расположены рядом. После этого все детали соединяются между собой проводами и соединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверьте работу устройства.

Положение двигателя, переключателя и регулятора мощности

Всасывающая трубка обычно недостаточно длинная, поэтому ее расширяют гофрированной трубкой.

Стандартные насадки пылесоса помогут навести порядок в любой мастерской. Их также можно использовать для подключения к оборудованию, для прямого сбора отходов с помощью простых переходников.

Итак, самодельный циклонный строительный пылесос готов!

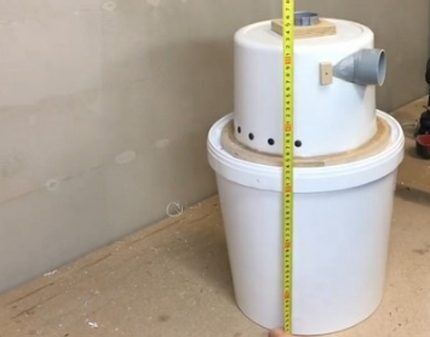

Сборка пылесосного модуля и установка обоих частей на крышку ведра

Электродвигатель вместе с выключателем и проводами вставляем в цилиндр коробки на 100 дисков. Вырезаем отверстия в верхней и нижней частях короба для труб ПВХ и фиксируем в них трубы клеем. Просверлили отверстия в крышке ведра для установки циклонного элемента и пылесоса. С помощью штуцера подсоединяем шланг со стороны всасывания модуля пылесоса к верху модуля циклона. Из ведра вынимаем шланг отвода воздуха от пылесоса. Делаем межосевое расстояние для пылесборника и подключаем шланг всасывания пыли.
Из любого дерева собираем площадку, соответствующую размеру ведра. Внизу площадки просверливаем по углам отверстия для крепления колес. Подключаем шланг пылеудаления к всасывающему шлангу циклонного модуля. Закладываем в ведро мешок для мусора и тестируем пылесборник на работоспособность и герметичность.

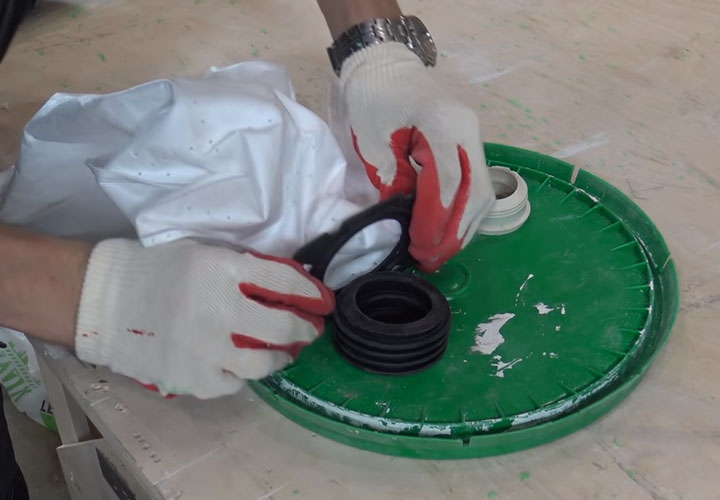

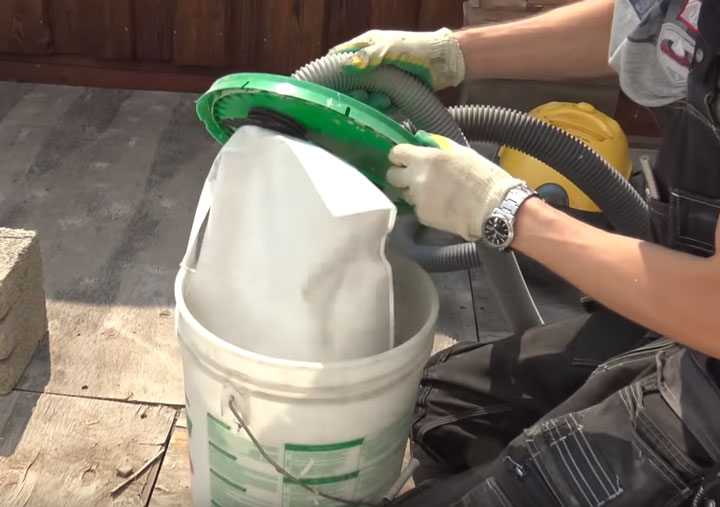

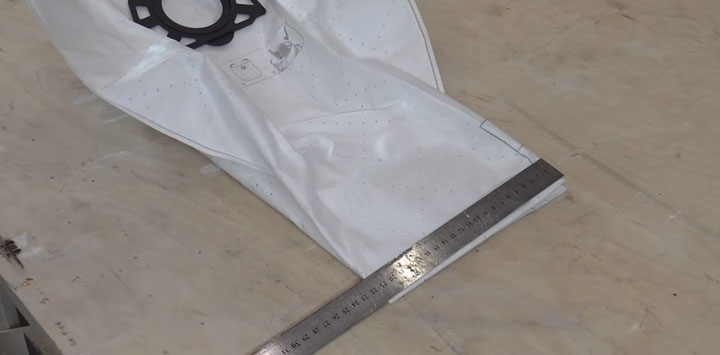

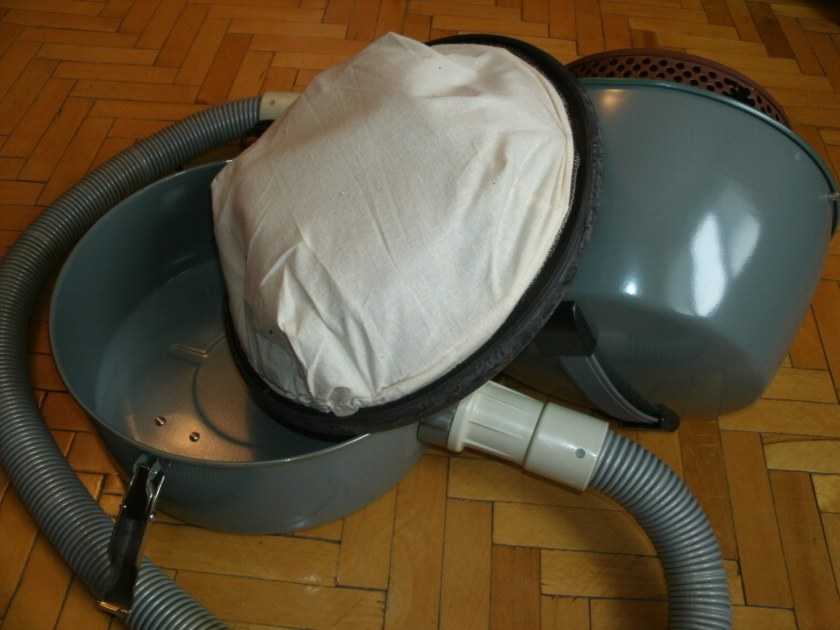

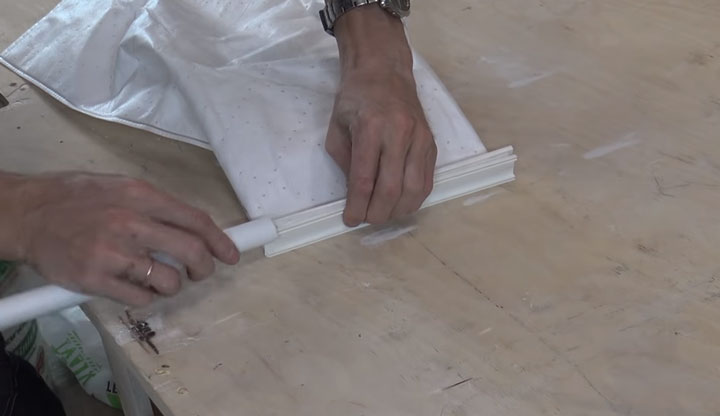

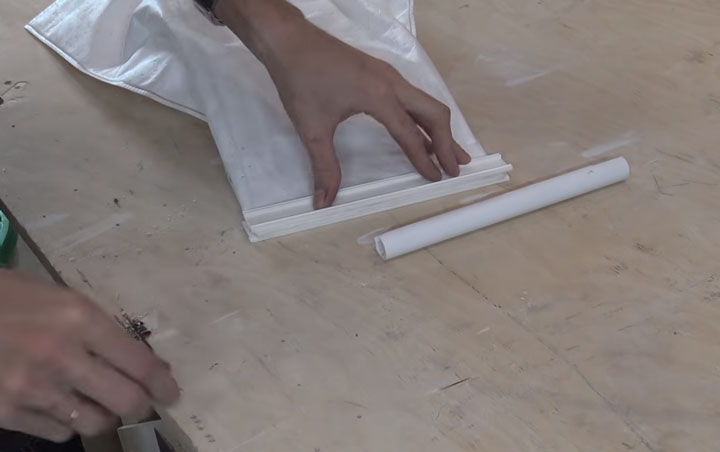

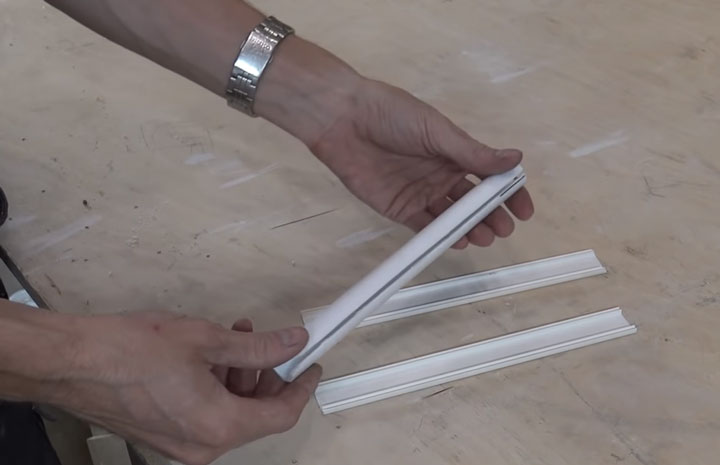

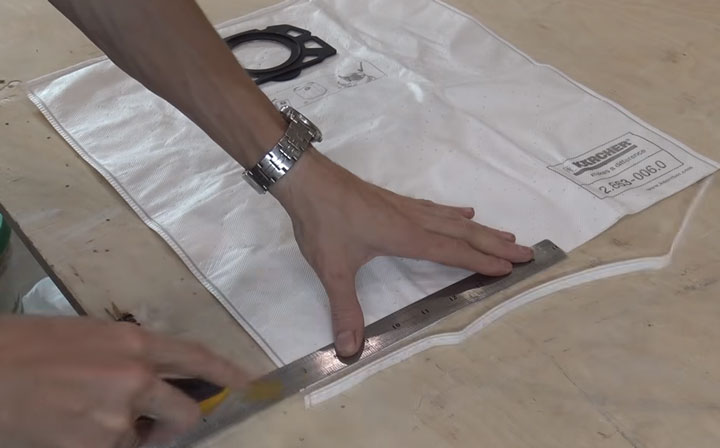

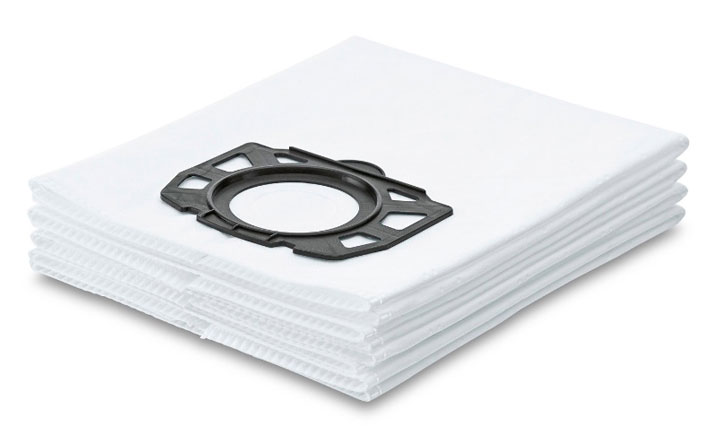

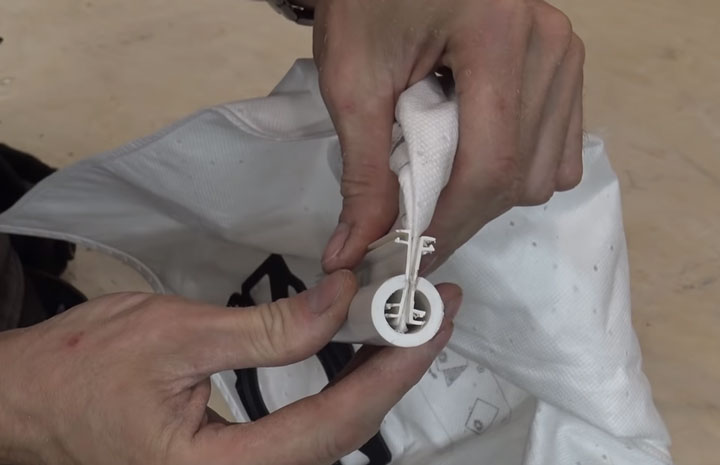

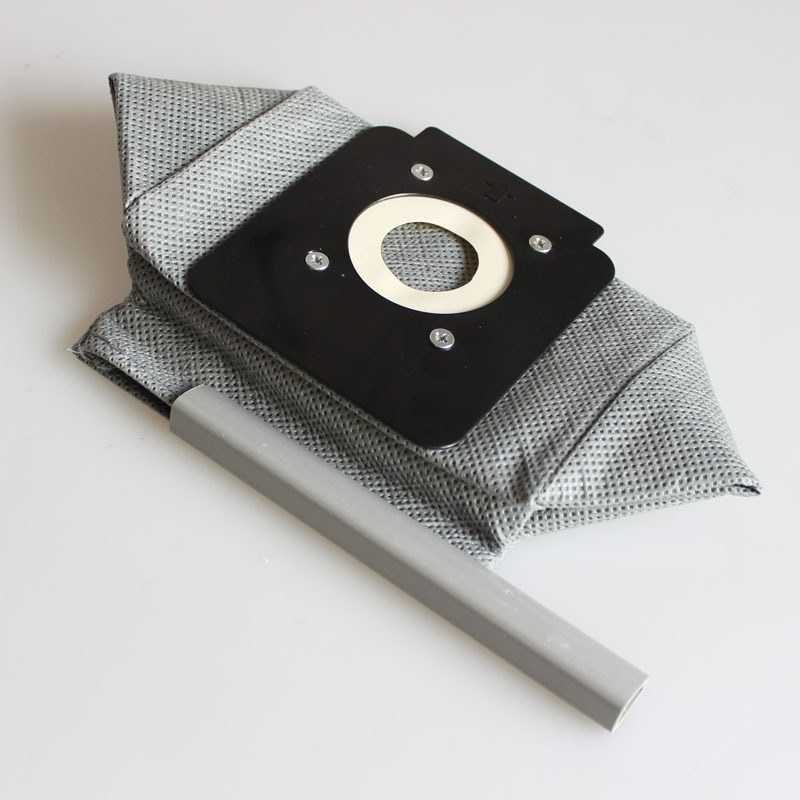

Тканевый мешок для пыли

Как сделать фильтр для пылесоса своими руками из тех материалов, которые есть в подсобном хозяйстве? Пригодится плотная сумка из любой ткани, готовой обуви или специально сшитой.

вам понадобится кусок печатной платы, размер которого соответствует вашему существующему пылесосу, чтобы прикрепить к нему мешок. Для удержания части мусора, попадающего в мешок, также требуется зажим, чтобы закрепить весь фильтр.

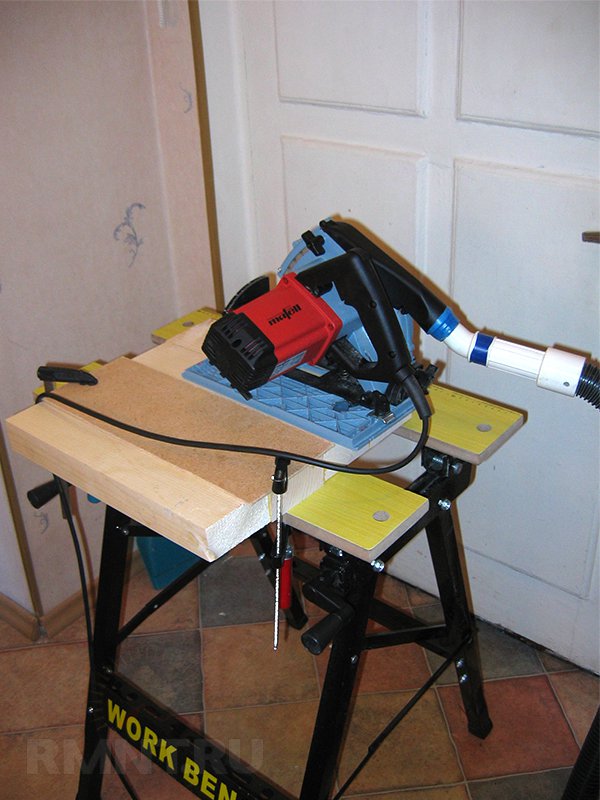

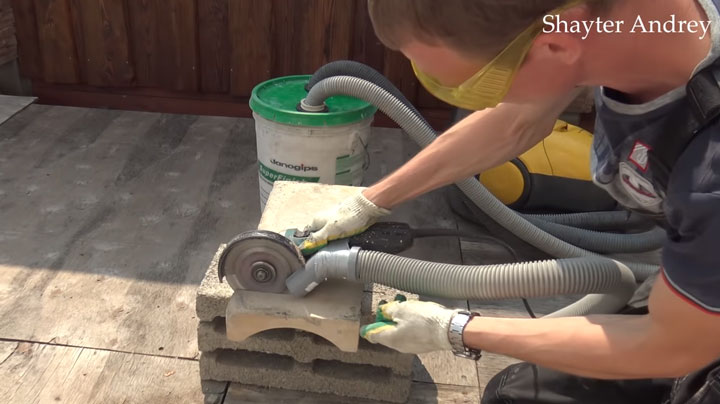

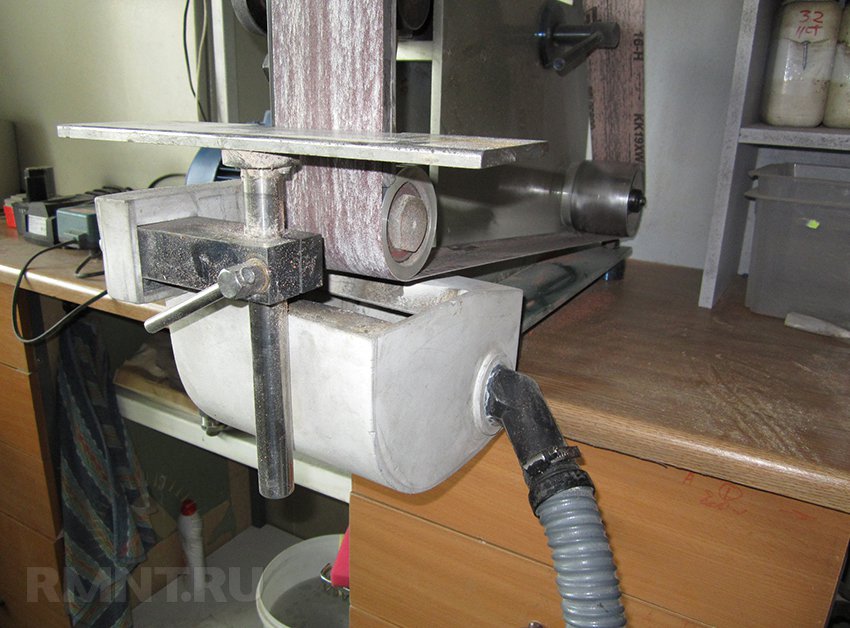

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность собирать мусор при работе с портативными и стационарными инструментами, требуется система адаптеров. Обычно трубка пылесоса заканчивается изогнутой трубкой, диаметр которой сопоставим с фитингами для мешков для пыли на электроинструментах. В крайнем случае, вы можете заклеить стык несколькими слоями двусторонней зеркальной ленты, обернутой виниловой лентой, чтобы исключить прилипание.

Со стационарным оборудованием все сложнее. Пылесосы имеют совсем другую конфигурацию, особенно у самодельных машин, поэтому вы можете дать лишь несколько полезных советов:

1. Если устройство отсоса пыли рассчитано на шланг диаметром 110 мм или больше, используйте водопроводную арматуру диаметром 50 мм для подсоединения гофрированного шланга пылесоса.
2. пресс-фитинги для труб ПНД 50 мм удобно использовать для стыковки с самодельным машинным пылеуловителем.
3. При проектировании вытяжки и пылеуловителя используйте конвекционный поток, создаваемый движущимися частями инструмента, для большей эффективности. Например: выход опилок из циркулярной пилы должен быть направлен по касательной к пильному полотну.
4. Иногда необходимо обеспечить отсос пыли с разных сторон заготовки, например, для ленточной пилы или фрезерного станка. Используйте 50-миллиметровые тройники и гофрированные сливные шланги.

Что делать, если нет возможности сделать пылесос своими руками?

Конечно, не все хотят делать пылесос с нуля, а необходимые детали могут отсутствовать в наличии. В этом случае отлично подойдет обычный бытовой пылесос, желательно с большой мощностью. Далее вам просто нужно сделать для него циклонный фильтр, что не потребует больших затрат. Чаще всего он состоит из дорожного конуса или ведра. Рассмотрим оба варианта.

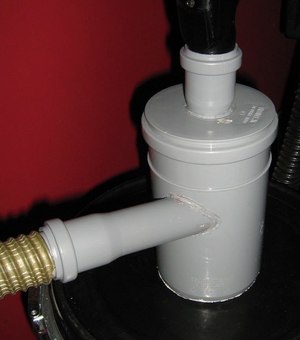

Ниже вы можете увидеть чертеж самодельного циклона.

Циклонная конструкция

Сложности, с которыми можно столкнуться во время работы

Сделать циклонный фильтр своими руками или даже самодельный пылесос, как мы убедились, несложно, если есть необходимые материалы.

В некоторых случаях желательно принести металлические контейнеры для сбора мусора, так как они считаются более прочными. При наличии невероятно мощного пылесоса пластиковое ведро может, так сказать, «разрушиться». Он втягивается внутрь из-за сильного потока всасываемого воздуха. Такое случается очень редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но при этом будут видны повреждения изделия. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае дорожного конуса такой проблемы не возникает.

Читайте также: Станок вертикально-консольно-фрезерный 6Р13Ф3 со схемами ЧПУ, описание, характеристики

Ремонтно-строительные работы не только сложные, но и оставляют много пыли и мусора, убирать которые зачастую лень, а обычные бытовые пылесосы просто не справляются с поставленной задачей. Вакуумный циклон, способный просеивать стружку, опилки и другой мусор, поможет избежать засорения самого пылесборника.

Разница между мокрым и сухим циклоном

Основное требование для создания закрученного потока состоит в том, чтобы воздух, поступающий в резервуар, не шел по кратчайшему пути к сливному отверстию. Для этого впускной патрубок должен иметь особую форму и быть направлен либо ко дну резервуара, либо по касательной к стенкам. По тому же принципу рекомендуется сделать вытяжной канал вращаемым, оптимально если он ориентирован на крышку устройства. Увеличение аэродинамического сопротивления из-за изгиба трубы можно не заметить.

Как уже упоминалось, циклонный фильтр также может удалять жидкие отходы. С жидкостью все немного сложнее — воздух в трубке и циклоне частично разрежен, что способствует испарению влаги и ее распаду на очень мелкие капельки. Поэтому входной патрубок следует располагать как можно ближе к поверхности воды или даже опускать под нее.

В большинстве пылесосов воздух втягивается в воду через диффузор, поэтому влага внутри него эффективно растворяется. Однако для большей универсальности при минимальном количестве переделок использовать такую ​​схему не рекомендуется.

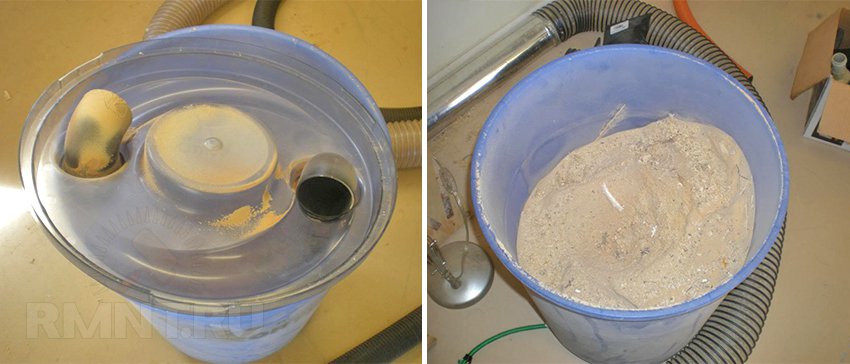

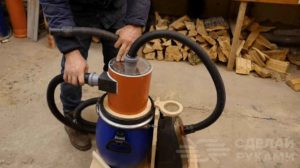

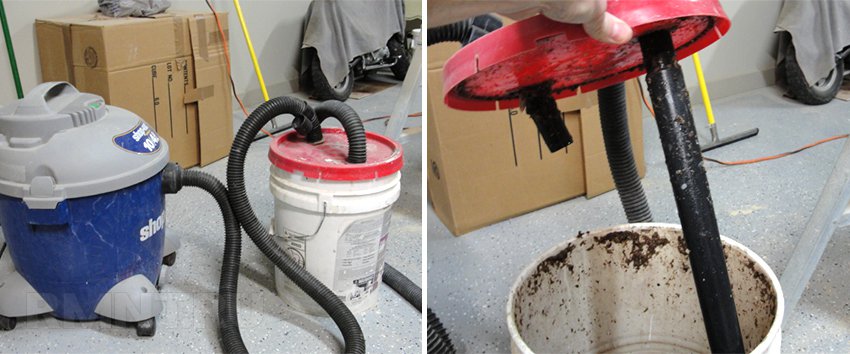

Самодельный циклон из пластикового ведра

Если у вас под рукой нет подходящего шва, можно использовать более дешевую тару. Пластиковое ведро (например, краска) для этого отлично подойдет).

Ковш циклона бывает разных размеров, но чем больше, тем лучше.

Дополнительно нам понадобится горловина сифона (раковина для мытья) и пластиковая бутылка.

При изготовлении самодельных циклонных пылесосов многие мастера сталкиваются с тем, что их агрегаты неадекватно справляются со своей задачей.

Проблема обычно в том, что воздушный поток движется с очень высокой скоростью. В результате даже средние и крупные частицы пыли просто не успевают осесть.

Однако эту проблему легко исправить. Для этого достаточно будет снизить скорость выхода воздуха из циклона.

Сделать это очень просто. На входе в циклон необходимо будет установить отрезок канализационной трубы диаметром 40 мм, а на выходе всасывающее отверстие должно быть большего диаметра. В этом случае можно использовать пластиковую бутылку объемом 2,5 литра (ее диаметр — 110 мм).

Первым делом просверлите в крышке пластикового ведра два отверстия: посередине и ближе всего к краю.

Вставьте ПЭТ-бутылку (а точнее ее часть) в отверстие в центре крышки. Отрежьте горлышко и дно бутылки.

Примечание: длина бутылки должна быть такой, чтобы внутри ведра расстояние между нижним краем и дном составляло не менее 15 см.

Внутри баллона устанавливается горловина сифона, а к ней снаружи присоединяется отрезок шланга, который в свою очередь присоединяется непосредственно к пылесосу.

Вставьте кусок пластмассовой трубки с выходом под углом во второе отверстие крышки ведра.

В конце концов, остается только закрыть ведро крышкой и подключить пылесос, а также шланг, по которому будет стекать пыль (опилки, стружка и так далее). Система пылеудаления оказалась очень простой, но эффективной. Его может собрать любой мастер.

Подробно о том, как сделать циклонный фильтр из пластикового ведра своими руками, можно увидеть на видео ниже. Этой идеей поделился автор YouTube-канала доктор ЛОМ / Dr. Lom.

Из основных достоинств такой конструкции стоит отметить невысокую стоимость (многие необходимые материалы доступны).

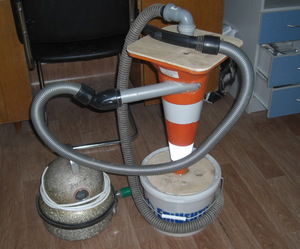

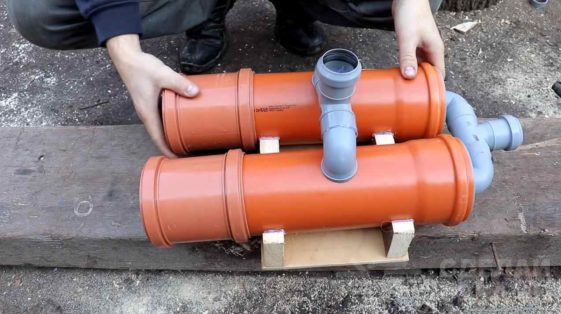

Циклонный фильтр из канализационной трубы

Не рекомендуется использовать для уборки в мастерской обычный бытовой пылесос — крупный мусор попадает в стандартный пылесборник, быстро забивая его. При этом сам электродвигатель работает на пределе своих возможностей, что ускоряет его «выход на пенсию».

Но если вы не можете купить строительный пылесос, а в наличии есть только бытовой, вам нужно будет сделать циклонный фильтр, который поможет «отфильтровать» все крупные частицы.

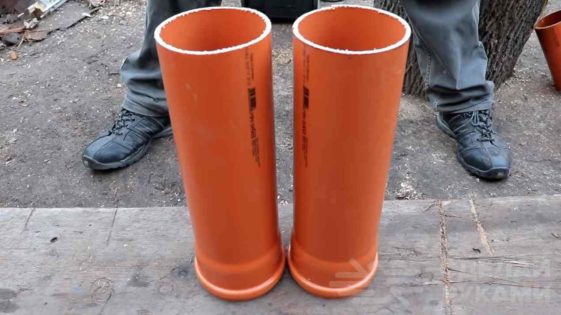

В качестве основы для самоделок используется пластиковая канализационная труба диаметром 110 мм. Отрежьте два куска одинаковой длины.

Проделываем отверстие в каждой трубе (примерно по центру) и устанавливаем пластиковые уголки. Соединяем их между собой при помощи пластиковой футболки.

Верх канализационных труб нужно будет герметично закрыть. Для этого можно использовать пластиковые заглушки для труб или сделать заглушки из фанеры.

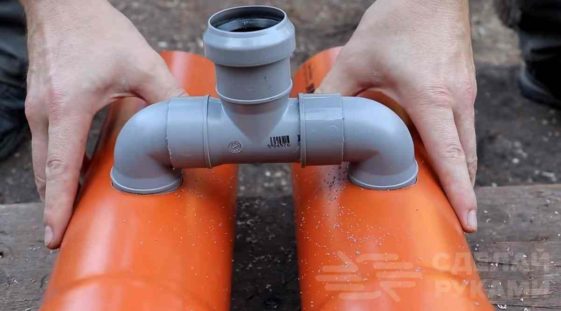

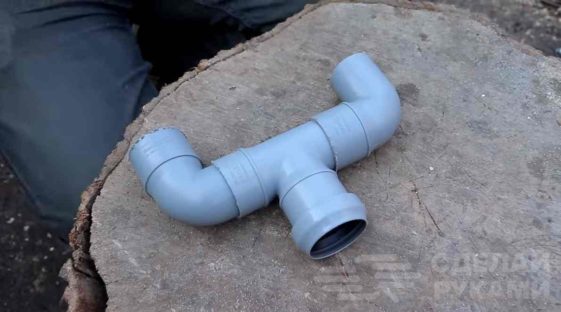

Делаем еще одно соединение из пластиковых уголков и тройника. В заглушках необходимо будет просверлить отверстия, после чего вставляем собранное соединение.

Нижняя часть пластиковых труб вставляется в «чашки», состоящие из стыков с заглушками (в них собирается мусор и пыль).

Далее потребуется сделать крепежную площадку из фанеры или картона — к ней будут прикреплены пластиковые трубы. Сама платформа связана с пылесосом. Шланг пылесоса подсоединяется к тройнику, расположенному в верхней части конструкции.

Как сделать циклонный фильтр для пылесоса своими руками подробно показано в авторском видео, а сама идея принадлежит автору Fixotronic.

Почему пылесос все равно выходит из строя

При использовании этого метода вся мелкая пыль попадет в мешок пылесоса, а более крупные или мелкие фракции просто осядут и останутся в ведре. Как уверяют самоделки, более 95% строительного мусора откладывается в сепараторе и только 5% попадает прямо в пылесборник домашнего пылесоса.

Однако дело в том, что даже эти 5% способны постепенно убить пылесос. Более того, даже для промышленных циклонов заявленный КПД редко превышает 90%, но как насчет изделий ручной работы, где аэродинамика далека от совершенства.

Для 100% сбора мелочи требуется электрофильтр или барботажная колонка.

Кстати, от некоторых видов пыли возникает очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с устройством, не отключая его от сети, тем больше может быть заряда. Поучительный комментарий от реального потребителя такого самодельного продукта.

Поэтому на многих циклонах, даже собранных на заводе, фланец заземлен.

Пять процентов мелкой древесной щепы, конечно, не испугают бытовой пылесос. Что, если во время сколов это была мелкая бетонная пыль?

Такие частицы, попадая внутрь, плотно забивают фильтр.

И это происходит очень быстро. Вся эффективность «циклона» падает минимум на 2/3 за несколько минут.

Основная проблема — мешок для пыли. Он плотный, а площадь фильтрации небольшая. Поэтому он не подходит для штукатурки и обрезков бетонных стен.

Что делать? Не можете обойтись без настоящего строительного устройства? При напряженной работе реально экономит только дорогой и профессиональный инструмент.

Рабочий вариант строительного пылесоса из бытового

Основным дополнительным элементом здесь является фильтр-мешок из нетканого материала. Очень подходят экземпляры Керхера — артикул 2.863-006.0

По сути, этот фильтр одноразовый. Ваша задача — сделать его предметом многоразового использования.

Для этого отрежьте его нижнюю часть и немного согните, немного уменьшив ширину (до 22 см).

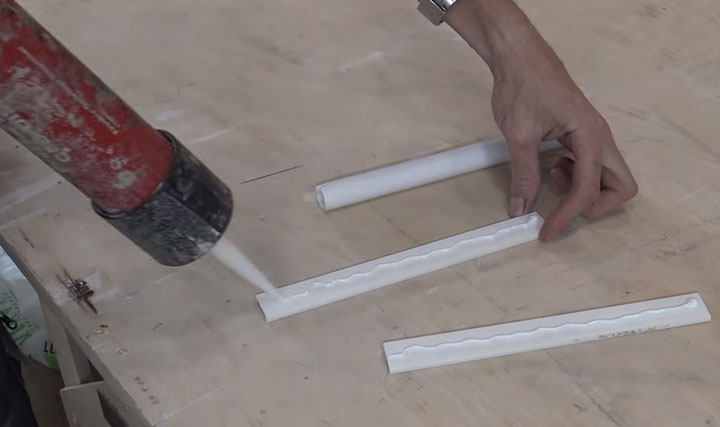

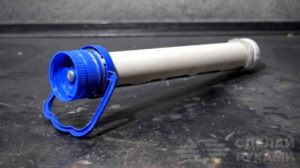

Кроме того, эта нижняя часть должна быть закрыта специальной застежкой. Вы делаете это из двух элементов пластикового кабельного канала и отрезка полипропиленовой трубы.

Распилите трубу вдоль с зазором примерно 5 мм.

В остальном все просто. Крышки приклеиваем клеем.

Накладывайте их спинкой на ткань внизу.

Затем вставьте подготовленную трубку в прорезь.

В результате из одноразового фильтра получается фильтр-мешок многоразового использования. Он намного больше, чем установленный внутри домашней модели.

Затем выполните описанные выше шаги, чтобы модернизировать ковш. Просверлите отверстия в крышке и вставьте в них резиновые гофрированные переходники.

Один будет использоваться для подключения фильтровального мешка, другой — для шланга. Выберите размер в соответствии с диаметром ваших устройств.

Здесь можно обойтись без трубок-воронок и уголков. Затем вставьте пластиковую вставку многоразового фильтра в адаптер.

Осталось плотно закрыть ведро крышкой. Объект готов к работе.

Хотя он похож, но отличается от первого варианта выше. После того, как вы включите агрегат и начнете пылесосить мусор, самодельный многоразовый пылесборник соберет весь навоз и грязь.

Пыль не будет разлетаться, как в предыдущем случае. И наоборот, мешок, создаваемый воздушным потоком, будет разбухать внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть унесены циклоном.

Однако не забывайте забивать стенки многоразового фильтра и уменьшать тягу охлаждающего воздушного потока. Чтобы не сгорел мотор бытового пылесоса, нужно предпринять еще одну меру.

Пошаговая инструкция сборки циклона

В продаже много вихревых пылесосов. Агрегаты различаются по мощности, назначению и стоимости. Если хотите сэкономить, можете попробовать собрать сепаратор самостоятельно из дешевых материалов.

Такой единый фильтр можно успешно применить как дополнение к строительному инструменту:

• головоломка;
• пробойник;
• электродрели и др.

Работа такого строительного инструмента часто сопровождается значительным выбросом пыли и мелких частиц разной природы.

Между тем, современные строительные инструменты оснащены специальным каналом для удаления отходов переработки непосредственно в процессе производства.

Одна из нескольких моделей строительных пылесосов, в которых в качестве дополнительного аксессуара используется циклонный фильтр. Эффективный инструмент для чистой работы

Но для использования этого канала понадобится циклон или, на крайний случай, специально разработанный для строительства пылесос.

Варианты изготовления самодельного циклона могут быть разными. Все зависит от используемой материальной базы и видения проекта исполнителем.

Однако в любом случае необходимо соблюдать технологические критерии, определяющие правильную работу сепаратора:

1. Форма тела.
2. Положение входных и выходных каналов.
3. Пропорции в размерах компонентов.

То есть конструкция циклона должна обеспечивать как эффект завихрения, так и эффективное отделение мусора. Рассмотрим пошаговое выполнение одного из возможных проектов своими руками.

Шаг 1 — инструменты и базовые материалы

Из материалов, необходимых для изготовления циклона, вам потребуются:

• пластиковый гидравлический шланг длиной 125-150 мм, диаметром 50 мм;
• санитарный уголок из пластика 30°;
• два пластиковых ведра по 10 и 5 литров;
• листовая фанера;
• стандартный всасывающий шланг.

В набор инструментов для изготовления циклона для пылесоса и его сборки своими руками входят: электродрель с набором сверл (в том числе коронкой 50 мм); электрический лобзик; измерительно-чертежный инструмент; отвертки, нож, зажим.

Шаг 2 — изготовление корпуса и других деталей

Первым делом делаем цилиндрическую деталь. Для этого используется небольшое пластиковое ведро (пять литров). Верх ведра, выполненный в виде одной стороны, срезается с учетом остальных ровных краев по линии реза.

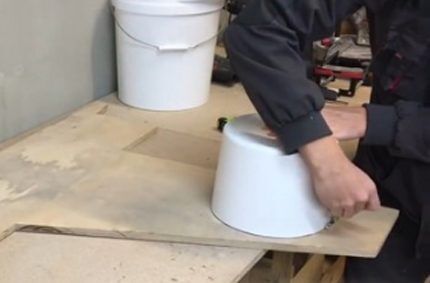

Разметка для изготовления кольца, которое будет играть роль заплечика цилиндрической части (корпуса) будущего циклонного сепаратора

Получившаяся цилиндрическая емкость, напоминающая небольшой конус, переворачивается вверх дном, устанавливается на лист фанеры и профилируется по диаметру.

Начиная от круга, отмеченного 30 мм, по направлению к периферии, отметьте еще один круг. Затем по разметке вырезается кольцо.

Разметка и резка электролобзиком фасонного элемента циклона. Помимо лобзика нужна коронка для распила дерева

Далее необходимо вырезать фигурный элемент, для чего используется режущая коронка по дереву диаметром 50 мм и лобзик. Внешний диаметр ступицы фасонного элемента равен внутреннему диаметру нарезанного ранее кольца.

Примерно такой вид готовых комплектующих получается после завершения подготовительных работ по изготовлению циклона своими руками из распространенных материалов

В результате проделанной работы получаются две части (как на фото выше) будущего циклонного сепаратора, изготовленные из листовой фанеры.

Шаг 3 — соединение заготовок с цилиндром

В этот момент вырезанное из фанеры кольцо кладут и закрепляют по линии верхнего края на цилиндрический сосуд, заранее приготовленный из небольшого ведра.

Крепление осуществляется саморезами равномерно по всей окружности. Места соединения кольца и ковша тщательно уплотнены по кругу.

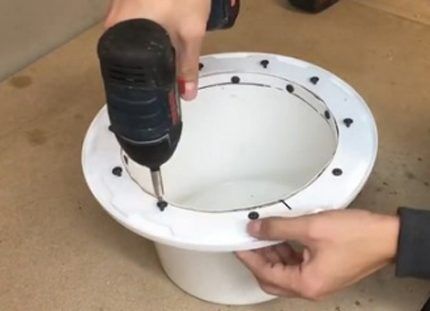

Крепление фанерного кольца к корпусу цилиндра малого циклона. Желательно предварительно разметить отверстия и просверлить на меньшую глубину для большего удобства завинчивания шурупов

Установленное фанерное кольцо следует со стороны открытой части цилиндра дополнить крышкой большого пластикового ведра.

Но сначала следует разметить крышку и вырезать строго по центру отверстия диаметром, равным внутреннему диаметру фанерного кольца. Наденьте вырезанную часть крышки на кольцо и закрепите.

Нахлест детали крышки большого пластикового ведра на плоскость фанерного кольца. Получается своеобразный соединительный элемент циклонного сепаратора с мусорщиком

Шаг 4 — монтаж входного патрубка

Впускной патрубок устанавливается в районе дна подготовленного баллона. Учитывая, что в полностью собранном состоянии ствол будет перевернут, патрубок будет вверху циклона.

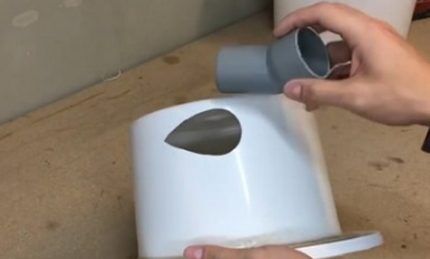

Отводя от нижней плоскости примерно на 10 мм, коронкой просверливают отверстие 50 мм. Чтобы уголок сантехники «сидел» плотно, форму отверстия подгоняют под «каплю».

Создание входного канала циклона с помощью гидравлического уголка. Использование угла позволяет задать направление потока строго по касательной к стенке цилиндра циклона

Гидравлический уголок обрабатывается герметиком, устанавливается в отверстие и фиксируется саморезами.

Аналогичная операция проделывается и с установкой второго — отводящего патрубка. Это отрезок сантехнической трубы диаметром 100–150 мм, который устанавливается прямо в центре дна небольшого баллона.

В итоге после принятых мер должна получиться конструкция, как на следующем изображении:

Изготовление отводного канала с помощью отрезка гидравлического шланга диаметром 50 мм. Для усиления опоры канала при установке используется деревянная пластина

Гидравлический шланг для прочности дополнительно оснащен фанерной оболочкой. Рекомендуется сделать два таких элемента и установить их по обе стороны от дна. После установки вынимаем формы саморезами. Конечно, не забудьте нанести герметик для швов.

Шаг 5 — монтаж фигурного элемента

Одним из важных моментов сборки циклона своими руками является установка фигурного элемента, предварительно сделанного из листа фанеры. Именно благодаря этому элементу внутри циклонного цилиндра образуется среда, способствующая эффективному разделению.

Фасонный элемент устанавливается на расстоянии примерно 10 мм от края открытого участка цилиндра. При этом плоскость фигурной пластины, направленная внутрь цилиндра, не должна соприкасаться с патрубком выпускного канала.

Расстояние между конечной кромкой сопла и плоскостью рисунка 25-30 мм, но можно экспериментально подобрать оптимальное расстояние.

Монтаж фигурного элемента — пластины, вырезанной из листа фанеры. Этот элемент во время работы циклона выполняет своего рода режущую функцию, предотвращая улавливание мусора из бункера

После установки пластины строго параллельно днищу баллона крепление осуществляется такими же саморезами с внешней стороны баллона, вкручивая саморезы в зоне, строго прилегающей к внутренней стенке.

Для фиксации достаточно трех-четырех саморезов, использовать герметик здесь не нужно.

Шаг 6 — полная сборка циклонного сепаратора

Фактически после завершения монтажа фигурной пластины конструкция циклона фактически собирается. Остается только «посадить» законченную сборку маленького цилиндра на большое пластиковое ведро.

Циклонный сепаратор из подручных материалов в сборе своими руками. Конструкция предусматривает объемный сбор строительного мусора и может успешно применяться в повседневной практике

Плотная посадка в этом случае обеспечивается участком большой площади крышки ковша, которая ранее была установлена ​​на нижней плоскости фанерного кольца малого цилиндра.

Как видно по рулетке, общая высота конструкции чуть больше 50 см. При этом сборник мусора (нижняя часть) довольно громоздкий.

[spoiler title=»Источники»]

• https://sdelairukami.ru/kak-sdelat-cziklon-dlya-pylesosa-4-byudzhetnyh-idei/
• https://svoimirykami.guru/ciklon-svoimi-rukami/
• https://pochini.guru/sovety-mastera/sozdanie-tsiklona-dlya-pyilesosa
• https://promusor.info/machines/cleaning/cyclone-vacuum-cleaner/
• https://instanko.ru/drugoe/ciklon-svoimi-rukami.html
• https://www.umeltsi.ru/prisposoblenia/6038-delaem-ciklon-dlya-pylesosa-4-praktichnyh-idei.html
• https://TechnoSova.ru/dlja-chistoty-i-porjadka/pylesos/ciklonnyj-filtr/
• https://www.rmnt.ru/story/machinery/oborudovanie-masterskoy-tsiklon-dlja-pylesosa-svoimi-rukami.1263073/
• https://domikelectrica.ru/2-sposoba-kak-sdelat-stroitelnyj-pylesos/
• https://sovet-ingenera.com/tech/pylesosy/ciklon-dlya-pylesosa.html

[/spoiler]
