Как разобрать электрический двигатель пылесоса?

Разборка двигателя пылесоса своими руками

Крыльчатка самых популярных пылесосов крепится к валу двигателя гайкой, которую, кажется, невозможно открутить:

• гайка заделана в выемку крыльчатки;
• гайка крепится к валу герметиком или краской;
• коленчатый вал не может быть заблокирован, и гайка вращается вместе с ним.

Гайка рабочего колеса

Важно! Не пытайтесь заблокировать вал двигателя, удерживая его плоскогубцами или зажимая отверткой через отверстия щеток. Скорее всего, это приведет к повреждению контактного узла ротора или его обмотки.

Инструменты и расходные материалы

Для разборки двигателя вам потребуются:

• плоскогубцы;
• отвертка плоская;
• ключ * 12;
• порок;
• ножовка или дрель с пильным полотном по металлу;
• файл;
• брусок 10 * 40мм — 2шт.

Размеры планок и гаек зависят от размера окошка для щеток конкретной модели пылесоса.

Порядок разборки

Во время разборки выполните следующие действия:

• Снимите щетки с пружинных зажимов.
• Снимите крышку крыльчатки. Обычно его просто плотно устанавливают на корпус мотора и достаточно немного загнуть края плоскогубцами.

Снятие крышки

• В отверстия, освобожденные щетками, необходимо вставить два деревянных бруска перпендикулярно валу и плотно прижать их к ротору. Это удобнее делать в руках слесаря, но можно использовать и зажим подходящего размера. На торцах блоков, обращенных к мотору, сделайте надфилем полукруглые насечки, соответствующие диаметру ротора. Это поможет решить эту проблему более безопасно.

Вставьте блоки в отверстия щеткодержателя

• Если блоки выступают за пределы статора более чем на 1 см, их лучше укоротить.
• Ротор крепко закреплен, пора гаечный ключ.

Ротор надежно заблокирован

• Если гайка не откручивается сразу, приложите к резьбе CV-40 или другой «жидкий ключ» и оставьте на 10-15 минут. Если у вас портативная газовая горелка, нужно выставить ширину горелки на минимум и осторожно прогреть герметик в резьбе, не касаясь пламенем других частей двигателя

Важно! На большинстве пылесосов гайка крыльчатки имеет левую резьбу. Откручиваем по часовой стрелке.

После откручивания гайки крыльчатка осторожно снимается. Помните: это очень нежный дизайн, который легко мнется, а распрямить очень сложно, почти невозможно. Штанга, фиксирующая подшипник со стороны крыльчатки, фиксируется несколькими винтами. Их можно без труда открутить.

Штанга крепления верхнего сепаратора подшипника

Снятие подшипника

Для разборки подшипника вам потребуются:

• Универсальный экстрактор.
• Распорка. Можно использовать винт с внутренним шестигранником большого диаметра (показан) или насадку.

Подшипник снимается с коленчатого вала универсальным съемником в следующей последовательности:

• отрегулируйте съемник по размеру подшипника, повернув регулировочный винт;
• зацепите губки съемника в корпус подшипника;
• вставить проставку между штоком съемника и концом вала двигателя;
• повернув главный винт съемника, снимите подшипник с вала.

Извлечение подшипников универсальным съемником

Обмотки статора и ротора, контактные группы не подлежат ремонту самостоятельно, в этом случае придется заменить ротор или весь двигатель

Виды и причины поломок в двигателе

Если привод полностью отказывается работать, проблема может быть в системе питания. Если электрическая цепь и щетки в хорошем состоянии, возможно, что обмотки двигателя будут повреждены. Низкие обороты, чрезмерный шум и вибрация указывают на неисправность подшипников, удерживающих якорь. Неисправные коллекторы и изношенные щетки вызывают искры.

Важно! Неисправные обмотки не ремонтируются. В таких ситуациях замена ротора или даже самого двигателя неизбежна.

Перегрузка турбины — частая причина отказа двигателя. В непрерывном режиме пылесос должен проработать около 30-40 минут. При более длительных нагрузках из-за перегрева некоторые материалы в двигателе теряют свои свойства и выходят из строя. Неосторожные хозяйки редко чистят пылесборник и не проверяют состояние фильтров, что также приводит к перегреву. Иногда в трубку попадают посторонние предметы и мешают свободному всасыванию — это еще одна причина перегрузки двигателя.

Проникновение влаги негативно сказывается на работе двигателя. Турбина в основном состоит из металлических частей и поэтому подвержена коррозии. Кроме того, из-за влажности на лопатках образуются частицы пыли, которые со временем мешают работе турбины.

Читайте также: ТОП-7 рейтинга лучших гладильных досок 2021 — 2021 годов! Какой выбрать, отзывы, цены

Одна из самых частых причин выхода из строя двигателей — колебания напряжения в наших электрических сетях. Иногда достаточно одного перенапряжения, чтобы полностью вывести двигатель из строя. В некоторых случаях возможно частичное сгорание турбины. Насос будет продолжать работать, но ненадолго. Для электроприборов опасны не только повышенные, но и пониженные показатели напряжения.

Для устранения появившихся неисправностей необходимо разобрать мотор агрегата. Прежде чем приступить к разборке, необходимо ознакомиться с расположением отдельных деталей крепления. Разборка данной бытовой техники не вызывает особых затруднений, но имеет некоторые тонкости. В целом, несмотря на очень большое количество марок и моделей, все пылесосы с небольшими отклонениями комплектуются одинаковыми моторами.

Ремонт двигателя на пылесос Самсунг и 3 способа открутить гайку крепления якоря

В материале из предыдущей статьи рассказывается о последствиях, которые могут возникнуть при уборке пыли и строительного мусора обычным бытовым пылесосом даже такого бренда, как Samsung.

Мы рекомендуем вам внимательно его прочитать. Последствия таких ошибок можно устранить, не разбирая двигатель, когда он остается целым.

Однако вполне вероятно, что в нем есть дефекты, требующие разборки. Поэтому мы продолжаем рассказывать вам, как отремонтировать мотор пылесоса своими руками и открутить гайку крепления якоря тремя способами с их подробным объяснением со схемами, фото и видео.

Читайте также: Проведены ремонтные работы на резервуарах

Исходя из местных условий, вы сможете использовать любой из них для выполнения текущего ремонта.

Регулятор оборотов электродвигателя 220в

Инструменты и расходные материалы

Хотя конструкция двигателей пылесосов разных производителей примерно одинакова, некоторые их детали могут отличаться по размерам. Поэтому выбирайте подходящий для ситуации инструмент.

Извлечение щеток

Поочередно установите отвертку на крепежный винт и открутите его.

Кисточку аккуратно убираем рукой и осматриваем.

Следы нагара с образованием слоев графитовой пыли видны невооруженным глазом.

Такое же изображение наблюдается на второй кисти. На торцевой поверхности хорошо видны следы искр.

Это позволяет сделать вывод о необходимости внешнего осмотра коллектора и электрического контроля состояния обмоток ротора и статора.

сделать это через закрытый кожух двигателя нельзя — его необходимо разобрать и снять якорь.

Принцип и устройство работы пылесоса

Ассортимент пылесосов расширяется. Основные варианты:

• Для химической чистки;
• с аквафильтром;
• пылесос для стирки.

Самый распространенный и легкий — это пылесос для сухой уборки. Принцип работы современных и старых пылесосов одинаков.

После запуска весь мусор всасывается пылесосом. Попав внутрь, мусор проходит несколько этапов фильтрации. Часто это: завалы на входе, в моторном отсеке и на выходе. Каждый шаг защищает пылесос от повреждений, вызванных крупными частицами.

Первый признак засорения фильтра — падение мощности всасывания.

Вся пыль и грязь собираются в специальный мешок. Они могут быть многоразовыми и съемными с бумаги. Существуют модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках емкости, поэтому очищенный воздух тоже выходит наружу.

Как решается проблема, и возможно ли ее предотвратить?

Почему пылесос все еще не работает? Рассмотрим общие причины, с которыми может столкнуться любой пользователь. Нарушение автоматики может произойти по следующим причинам:

• Наполните контейнер для пыли. Об этом будет свидетельствовать запах пыли.
• Вход крупного мусора. Грязь большого размера, застрявшая в воздуховоде, препятствует потоку воздуха, всасываемого пылесосом.
• Застрял в трубе для мусора. Доказательство тому — изменение звука при включении устройства.
• Грязный бытовой фильтр. Во время этого процесса появляется неприятный запах гари.

Рассмотрим возможности устранения неисправности пылесоса Samsung и что делать, если пылесос не включается. Вы можете решить вышеперечисленные проблемы своими руками, но все же лучше не допускать их изначально. Для этого нужно отключить технику от источника питания, затем разобрать устройство и очистить скопившийся внутри мусор.

Чтобы получить доступ к пылесборнику, снимите верхнюю крышку. Некоторые мешки для пыли можно очистить или заменить новыми. Также рекомендуется вымыть и высушить пылесборник. Чтобы не просыпать грязь и пыль, имеющийся клапан необходимо закрыть на герметизацию. При установке вместо пылесборника убедитесь, что горлышко плотно прилегает к держателю мешка. Если этого не произойдет, в конструкцию просочится грязь и пыль, что приведет к перегреву двигателя и скоплению грязи на узлах.

Фильтры требуют дополнительного ухода. Обязательно ознакомьтесь с инструкцией и узнайте, сколько фильтров установлено в вашей конкретной модели пылесоса. Все фильтры, установленные на объекте, должны быть проверены. Некоторые типы фильтров можно промывать водопроводной водой для очистки. Но перед установкой в ​​конструкцию обязательно просушите. Использование пылесоса с влажным фильтром приведет к поломке. Периодическая замена осуществляется согласно рекомендациям производителя. По истечении срока службы фильтра его заменяют новым. Срок фильтрации указан в руководстве по эксплуатации.

Все сменные расходники, фильтры, щетки и другие аксессуары можно приобрести в специализированном магазине.

Чтобы убрать засор в форсунке, открутите гофрированный аксессуар от корпуса, проверьте его целостность, удалите скопившуюся грязь и снова прикрутите. Грязь, застрявшая в ручке сильфона, не вызывает воздушного потока.

Но все же, если пылесос не включается, что делать? Если устранение неисправности серьезное, лучше обратиться к специализированным мастерам, которые смогут решить эту проблему.

Но стоит помнить, что основные возможные поломки происходят из-за перегрева двигателя. Стоит придерживаться следующих правил:

1. Во избежание перегрева используйте пылесос не более 30 минут. Используйте устройство в максимальном режиме не более 10-15 минут. Более длительная работа может вызвать перегрев; для этого дайте устройству отдохнуть и остыть.
2. Держите контейнер для пыли заполненным скопившейся грязью и пылью. Избыток грязи и пыли не позволит проходу воздушного потока, что приведет к перегреву электродвигателя. А также избыток пыли в пылесборнике приведет к засорению конструкции внутри устройства.
3. Быстро очистите внутренний фильтр защиты двигателя. Сильное загрязнение может привести к появлению неприятного запаха гари.
4. Избегайте поднимать большие предметы, которые могут заблокировать вентилятор. Перед тем, как использовать пылесос для уборки пола, вам необходимо вручную собрать любой крупный мусор и случайно упавшие предметы.
5. необходимо следить за уровнем производимого шума. Если звук изменится, возможно, засорился дворник или волнистая насадка.

Следите за работой своего помощника по дому и своевременно позаботьтесь о своем пылесосе и заменяемых расходных материалах. Так будет проще избежать повреждения оборудования и содержать дом в чистоте.

Дальнейшие действия

После откручивания гайки шайба снимается, и рабочее колесо легко снимается. После этого удаляется воздухоотделитель и открывается доступ к верхней опоре подшипника якоря. Крепежная пластина фиксируется четырьмя винтами. Отвинтив их, просто слегка постучите по валу с обратной стороны (для этого потребуется направляющая из мягкого металла и молоток) и снимите ротор.

Неисправные подшипники выявляются визуально и по скольжению. Для замены используется экстрактор. Обычно вся процедура не имеет большого значения. Проблемы могут возникнуть при полном разрушении подшипника, когда он теряет шарики. Если внутреннее кольцо прикреплено к валу, его можно ослабить, осторожно отшлифуя с одной стороны. Действия должны быть осторожными, чтобы точильный камень не повредил вал ротора.

Для человека, умеющего правильно разобрать мотор пылесоса LG, сборка не составит труда. Выполняя эту процедуру, не забывайте о тщательной очистке всего накопителя.

Узнав устройство бытового пылесоса, в будущем вы сможете обойтись без помощи мастеров.

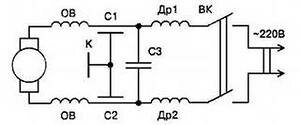

Электрическая схема пылесоса

Эту схему подключения (рис. 1) я нашел в Интернете, где поясняется, что эта схема относится именно к пылесосу.

Выключатель на этой схеме (рис. 1) представляет собой биполярный / фазный и нулевой разъединитель. Две катушки индуктивности Dr1 и Dr2 включены последовательно в электрическую цепь, конденсатор С3 — параллельно. Два других конденсатора подключены последовательно. Статор электродвигателя состоит из двух обмоток возбуждения. Электрическая цепь замыкается графитовыми щетками на коллекторе ротора.

Если честно, в своей практике по ремонту пылесосов я таких шаблонов не встречал. Поэтому я предоставил вам свои схемы, по которым мне приходилось устранять неполадки пылесосов различных моделей.

Дома использую пылесос DAEWOO (с мешком для пыли). Конструкция пылесоса проста. Пылесос нам подарили знакомые, которые посчитали пылесос неисправным. В итоге небольшую профилактику (смазку подшипников) провели, пылесосу уже лет пять — насколько хорошо работает. На схеме (рис. 2) даны следующие обозначения:

РО — рабочая обмотка статора,

ПО — пусковая обмотка статора,

Выкл — кнопочный переключатель,

Сп — пусковой конденсатор.

Круг в цепи, расположенный между двумя обмотками статора, — это ротор электродвигателя. Конденсатор и переключатель в цепи включены последовательно, концы двух обмоток также соединены последовательно друг с другом. На схеме показано подключение асинхронного двигателя через конденсатор. Конечно, коллекторные двигатели переменного тока устанавливаются в пылесосах. Поэтому хочу сказать, что по двум электрическим схемам (рис.2, рис.3) дается пояснение по подключению конденсатора, двух обмоток статора, а также как вращение электродвигателя пылесоса регулируется. Рассмотрим следующую схему пылесоса с регулятором оборотов электродвигателя.

Процесс разбора своими руками

Процесс разборки мотора пылесоса Самсунг проходит в несколько этапов.

Подготовительные работы

Чтобы двигатель демонтировали как можно быстрее, необходимо подготовить определенный набор инструментов:

• отвертки (крестовые и плоские);
• плоскогубцы;
• торцевой ключ;
• мягкая кисть;
• молоток;
• заместитель кузнеца.

Следующим этапом подготовки к разборке является снятие мотора с корпуса пылесоса.

Алгоритм действий:

1. Откройте крышку, достаньте мешок для мусора, отфильтруйте.
2. Откручиваем застежки, нажимаем на зажимы крепления. Важно найти все крепления (четыре винта находятся под контейнером для отходов, пятый — там, где шланг соединяется с корпусом пылесоса).
3. Отделите крышку от нижней части прибора.
4. Осторожно снимите клеммы и разъемы кабелей двигателя.
5. Снимите мотор с корпуса пылесоса.

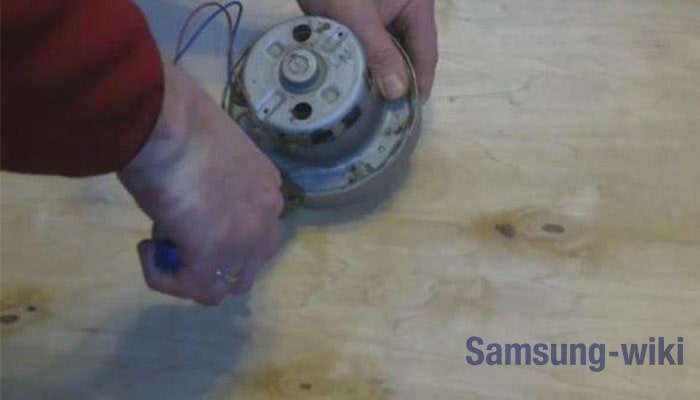

Разбираем мотор бытового прибора Самсунг

Четко соблюдая последовательность действий, разобрать мотор пылесоса Самсунг не составит труда:

1.
   Предварительно пометив, снимаем провода с двигателя.
2. Достаем кисти. Для этого аккуратно открутите фиксирующий винт, затем вручную снимите и осмотрите щетки.

   Следы нагара и искры — повод для замены щеток, а также сигнал о том, что требуется обязательная проверка состояния обмоток ротора и статора.

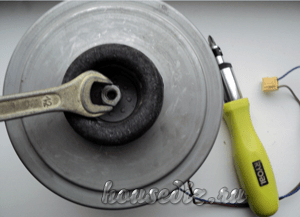

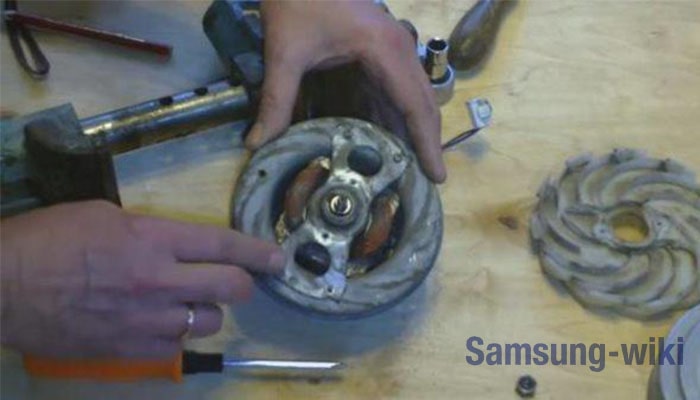

3. Отвинтите гайку крепления ротора. Для этого в люки снятых щеток устанавливают специальные деревянные бруски (для максимального сцепления одну сторону обтачивают круглым напильником), фиксируют ротор в тисках и торцевым ключом осторожно откручивают гайку.
4. Снимаем крышку с двигателя. Для этого откручиваем четыре фиксатора, после чего аккуратно снимаем верхнюю часть корпуса мотора.
5. Снимаем воздухоотделитель.
6. Откручиваем четыре болта крепления держателя подшипника якоря.
7. Снимаем ротор. Для этого с помощью металлической насадки аккуратно постучите по спинке стержня.

Перед тем, как приступить к разборке мотора, не лишним будет проверить, отключен ли прибор от розетки.

Как разобрать двигатель, вам расскажет видео:

Пошаговая инструкция по разборке двигателя Samsung

Для разборки пылесоса нам потребуются следующие приспособления:

• Отвертки плоские и крестовые.
• Плоскогубцы.
• Торцевой ключ.
• Пороки кузнеца.
• Ножовка по металлу.
• Круглый напильник.

Вооружившись этими инструментами, можно приступать к разборке салона. Допустим, вы уже вынули его из корпуса и отсоединили провода, соединяющие его с платой. Подробная инструкция по дальнейшим действиям:

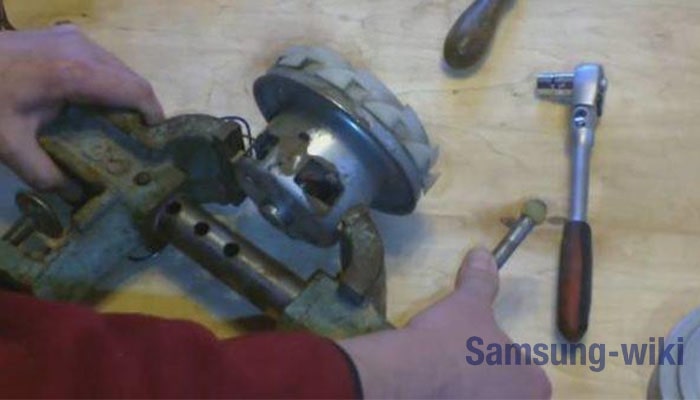

1. Сначала подготавливаем деталь для откручивания гайки: для этого откручиваем щетки сзади и снимаем кожух, закрывающий ротор спереди. Если кожух плотно прилегает и не снимается руками, загните края плоскогубцами по окружности и аккуратно надавите.
2. Чтобы открутить большой болт по центру, нужно надежно закрепить устройство, но делать это осторожно, чтобы не повредить обмотку и якорь. Для этого в боковые отверстия закрепите две небольшие опоры. Подготовьте две палочки, сжав их с одной стороны. Вставьте их в отверстия в корпусе и плотно прижмите к анкеру с помощью настольных тисков.
3. Возьмите гаечный ключ или торцевой ключ и открутите гайку, снимите крышку с механизма. Теперь вы можете видеть каждую деталь.

Читайте также: Ремонт водоканала Беламос

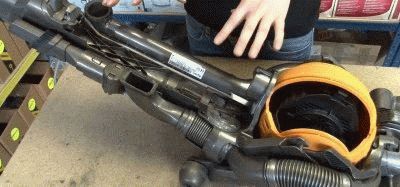

Разобрать пылесос на починку

Ремонт пылесоса своими руками начинается со снятия корпуса. Однако методы разные. Снимаются фильтры, блокирующие доступ к двигателю. Электросистема отключена (пылесос отключен), пластиковый корпус мотора откручивается от основания. Снимаем мотор с кожуха, после чего снимается вентилятор. Гайка имеет левую резьбу, осторожно поворачивайте. За вентилятором следует крышка-коллектор, под которой скрыта электрическая часть. Дальнейшее развитие операций ясно из того, что было ранее прочитано до снятия ротора.

При необходимости подшипники вытягиваются резьбовым съемником или гидравлическим прессом. Используются вспомогательные средства. Маленькие шарики диаметром, который входит в подшипники. Рекомендуется расплющивать с одной стороны, чтобы не скатываться. Обратный монтаж выполняется аналогично. Если держать несущую броню в руке, вращение должно быть быстрым, тихим, безопасным. Во время смазки снимается внешний пыльник, не торопитесь ставить новые запчасти с той же стороны.

Особенности разборки на примере популярных моделей

Конструкция электродвигателей большинства современных пылесосов, несмотря на разнообразие марок, форм и производителей, очень схожа. Далее рассмотрим варианты разборки двигателя на примере нескольких известных брендов.

LG

Мотор LG перед разборкой

Как и в других моделях, в первую очередь необходимо снять щетки и точки их крепления. Они фиксируются саморезами или пружинными защелками, которые выдавливаются тонкой плоской отверткой. Далее разбирается кожух крыльчатки. Если он свернут, стороны необходимо аккуратно загнуть тонкой отверткой или узкой металлической пластиной. Если он удерживается трением, его можно удалить, осторожно постучав деревянным или резиновым молотком.

Далее следует ход кубика. Опытные мастера предлагают несколько способов его открутить:

• Клин. В последнее отверстие вставляется плоская отвертка, пока она не разделит статор и ротор. В этом случае очень высок риск повреждения обмотки.
• Бары. Метод описан выше. Очень осторожно зажать стержни в тисках, чтобы не повредить контакты ротора.
• Проволока. Вам понадобится 30 см мягкой изоляционной проволоки (диаметром до 2,5 мм). Проволоку нужно пропустить через одно окно для щеток, намотать контакты ротора и вывести конец проволоки в другое окно. Поворачивая ротор, намотайте на него проволоку так, чтобы катушки совпали и зазор между ротором и статором был заполнен на всю ширину. Это заклинит дерево, но за счет мягкости утеплителя повреждений не будет. Вместо ниток можно использовать длинную полоску ткани. После откручивания гайки осторожно снимают резьбу или полотно, постепенно проворачивая вал в обратном направлении.
• Я видел дерево в конце. Этот метод требует большой точности выполнения. Стоит попробовать, если ваши навыки слесаря ​​достаточно хороши. Конец вала вместе с верхушкой гайки обрезается на глубину от полутора до двух миллиметров, чтобы образовался зазор, достаточный для удержания вала плоской отверткой. Удобно распиливать ручным гравером, дремелем или просто сверлом, в котором воткнут алмазный диск. Также следует осторожно нагреть гайку портативным фонариком, чтобы ослабить удерживающий герметик или краску. Удерживая вал плоской отверткой, можно легко открутить гайку.

Слот с прорезью

Важно! После распила необходимо удалить металлическую стружку с поверхности крыльчатки пылесосом, чтобы она не попала в мотор.

Дальнейшая разборка, как и у пылесосов других марок, не представляет труда. После снятия крыльчатки остальные детали двигателя разбираются, закрепляются винтами.

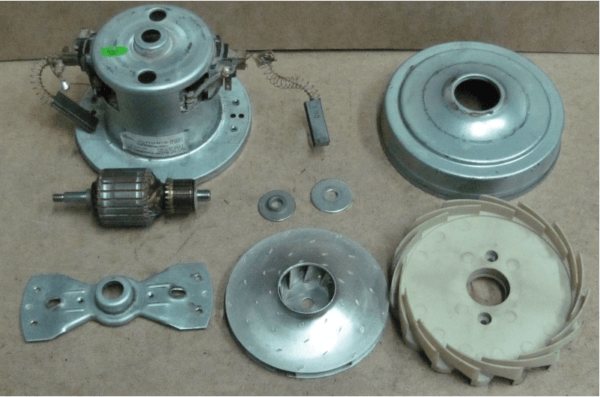

Мотор LG после разборки

Подшипники снимаются универсальными или специализированными съемниками. Если подшипник поврежден так, что шарики выпали из него, отшлифуйте внутреннее кольцо абразивным кругом так, чтобы оно как можно меньше касалось вала ротора. Впоследствии зажим обоймы ослабевает и снимается постукиванием небольшого молотка.

Samsung

Конструкция электродвигателя, используемого в пылесосах Samsung, очень похожа на двигатель LG

Разборку всегда следует начинать с разборки щеток и мест их крепления. Самсунг фиксирует щеткодержатели винтами.

Затем можно переходить к дальнейшей разборке двигателя. Самое сложное в этом случае — открутить гайку. Домашние мастера рекомендуют использовать аналогичные методы для пылесосов Samsung:

• прорезать канавку на конце вала;
• фиксация ниткой, веревкой или полосой ткани;
• крепление тисков деревянными брусками.

Эти методы подробно описаны выше. Выбор того или иного метода зависит от имеющейся техники и сантехнических навыков домашнего мастера.

До перестройки все советские электродвигатели выпускались с прорезью на конце вала. Это было связано с их качеством изготовления выше среднего и гарантированной необходимостью повторной разборки для ремонта во время эксплуатации. Современные двигатели от ведущих производителей спроектированы и изготовлены таким образом, чтобы его ресурса хватило на срок действия паспорта. Разборка и ремонт конструктивно не предусмотрены, сервисная политика ориентирована на замену всего агрегата.

Этот вызов принимают домашние мастера, которые любят все углубиться и все исправить, независимо от потраченных времени и денег.

Верхняя крышка двигателя у Samsung закручена не по всему периметру, а в четырех местах. Просто найдите первую — остальные последуют через 90 °. Точки обжима необходимо выровнять плоскогубцами, после чего крышка снимается вручную.

Рабочее колесо закреплено с помощью прокладки двумя винтами повышенной видимости.

Для снятия ротора понадобятся:

• открутите четыре винта, которые крепят стопорную планку, удерживающую обойму подшипника;
• удалите выступы из пазов в кожухе двигателя;
• через деревянную проставку выбить ротор с нижним подшипником.

Bosh

большинство домашних умельцев сходятся во мнении, что изделия немецкой компании лучше не разбирать. Случаи успешного ремонта дома практически неизвестны.

То же самое можно сказать и о других брендах: Philips, Beko, Miele, AEG и других.

Профилактика

Профилактика неисправностей стиральной машины включает в себя правильное использование устройства и профилактические проверки фильтра. Внешние очень важны: воздух, попадающий в механизм, проходит через них, и большая часть загрязнений скапливается на фильтрах и на защитной решетке. Когда решетка и система фильтров становятся слишком грязными, пыль и твердые частицы могут попасть прямо в двигатель, застревая внутри и повреждая его компоненты. Регулярный осмотр и замена загрязненных фильтров значительно продлит срок службы устройства.

Один источник

Удаление загрязнений

Выбор метода удаления загрязнений зависит от конкретной детали или элемента пылесоса, который необходимо очистить. Корпус, как внешний, так и внутренний, можно протирать влажной тканью. Его детали и всевозможные вмятины удобно чистить мягкой щеткой или кисточкой. Пластиковая емкость, шланг, трубка промываются под проточной водой с мыльным раствором. Мешок для мусора можно стирать вручную или в стиральной машине, также можно стирать дополнительные войлочные фильтры.

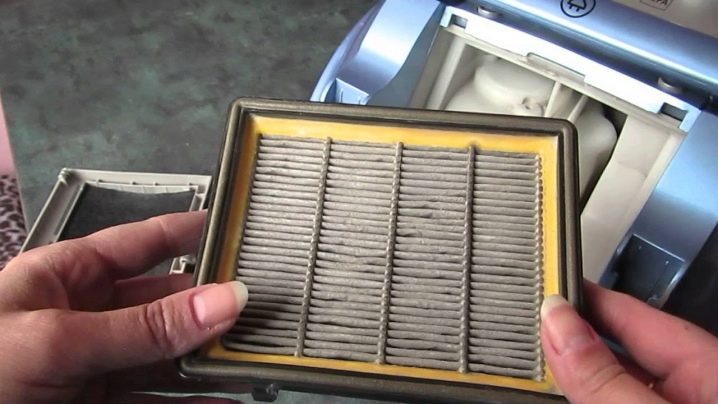

Что касается специальных фильтров тонкой очистки (HEPA-фильтры), существуют разные типы, каждый из которых имеет разные методы очистки. Под проточной водой можно мыть только фильтры HEPA с буквой W на этикетке продукта, об этом также следует упомянуть в инструкции к пылесосу. Такие фильтры моются только под холодной проточной водой без использования мыльных растворов и моющих средств, бытовой химии. Затем дайте ему высохнуть при комнатной температуре, ни в коем случае нельзя сушить фильтр на батарее отопления, камине или возле газовой плиты.

Другие типы HEPA-фильтров нельзя мыть: их чистят щеткой или обдувают воздухом, иначе изделие полностью теряет свои возможности и деформируется. Срок службы HEPA-фильтров составляет 1-2 года, в зависимости от того, как часто используется пылесос. Одноразовые фильтры изготавливаются из бумаги и стекловолокна. Они не требуют очистки, даже продувка воздухом разрушает структуру изделия. Поэтому, когда одноразовый фильтр забивается, его просто заменяют новым.

Серьезные поломки пылесосов Самсунг

Ремонт серьезных дефектов обычно требует вмешательства сертифицированных технических специалистов. Однако и здесь часть поломок доступна для ремонта своими руками. Например, неисправный выключатель питания владелец может легко заменить самостоятельно.

№1 — кнопка включения и питающий кабель

Неисправный выключатель питания не позволяет включить прибор или при включении невозможно зафиксировать режим работы. В первом случае реакция на нажатие кнопки нулевая.

Во втором случае пылесос запускается при нажатии кнопки, но выключается сразу же, когда пользователь отпускает кнопку.

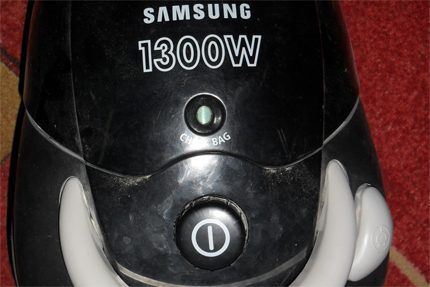

Неисправная кнопка включения пылесоса — причина неработоспособности устройства. Эта неисправность — одна из самых частых на практике, но ее легче исправить, чем другие

Работу сетевого выключателя легко проверить тестером, электромеханическим устройством. Неработающая кнопка не создает контакта между клеммами в любом положении.

Несамоблокирующаяся кнопка создает контакт только в нажатом положении. Подключив щупы тестера к кнопочным клеммам, можно проверить работоспособность всех позиций.

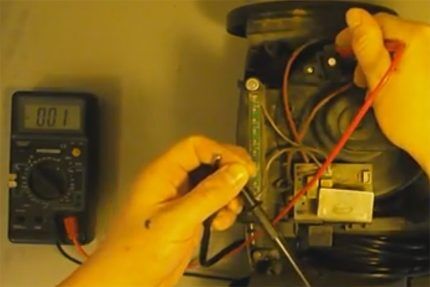

Проверка кнопки питания на включение пылесоса с помощью электронного тестера. Один щуп подключается к контакту сетевой вилки, вторым ремонтник прикасается к выводам кнопки. Таким образом, кнопка и кабель проверяются одновременно

Помимо переключения сети, может быть неисправен и шнур питания пылесоса. Шнур питания проверяется тем же тестером.

Проверка шнура питания также включает проверку электрических розеток, используемых владельцем во время работы пылесоса.

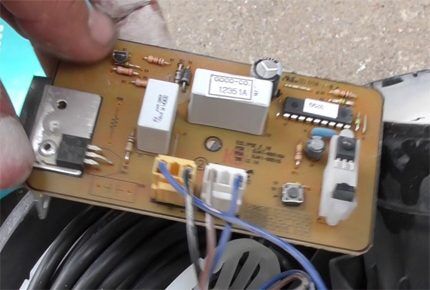

№2 — регулятор мощности всасывания воздуха

Многие модели Samsung оснащены модулем регулировки мощности всасывания. Фактически этот модуль является регулятором скорости вала электродвигателя, установленного внутри пылесоса. Модуль представляет собой (относительно простую) электронную схему на тиристорах.

Модуль регулирования скорости вращения электродвигателя также является регулятором мощности всасывания. Неисправным компонентом модуля часто является тиристорный переключатель, который находится внизу слева на плате

Неисправность модуля — обычно выход из строя тиристора — приводит к невозможности запуска пылесоса или полной невозможности регулировать работу устройства. В любом случае необходимо разобрать аспиратор, разобрать модуль регулирования и заменить вышедшие из строя компоненты.

здесь довольно проблематично работать своими руками без наличия определенных навыков, например, умения отличить резистор от конденсатора или умения держать в руке паяльник. Однако при желании этими качествами электронщика овладеть несложно.

Вызов мастера

Когда самостоятельно разобрать мотор пылесоса Самсунг не представлялось возможным, на помощь придет профессионал. Отнести прибор в сервисный центр или вызвать мастера на дом, каждый решает самостоятельно.

Контакты запрашиваемой услуги нетрудно найти в Интернете. Кроме того, проверяются версии выбранного мастера или услуги.

Стоимость разборки и ремонта мотора пылесоса Самсунг начинается от 1000 рублей. (более точную сумму мастер объявляет только после диагностики). Актуальность заказа, стоимость заменяемых деталей увеличивают размер оплаты услуг командира.

Настойчивые требования полностью оплатить еще не проведенный ремонт — повод для отказа от услуг «специалиста».

Откручиваем с помощью провода в изоляции

Принцип не изменился, необходимо зафиксировать ротор с помощью изолирующей мягкой резиновой проволоки, оплетенной сечением не менее 2,5 мм. Один конец проволоки прикрепляем к самому мотору, а другим оборачиваем вокруг якоря. Поворачивая крыльчатку, наматываем нить. При откручивании проволока сильнее прижимается к ламелям и блокирует ротор мотора.

Огромное преимущество этого метода, благодаря толщине утеплителя, он не повреждает коллектор. Разогрейте орех для быстрого эффекта.

Сверлим пластмассу часть мотора

Существует также менее щадящий метод, подходящий, когда алюминиевая крыльчатка пришла в негодность, она начала крошиться. Разбиваем его так, чтобы был доступ к пластиковой части турбины. Под ним четыре болта, они держат верхнюю опору подшипника, их видно снизу.

Просверливаем и открываем доступ к шляпкам этих болтов, спокойно откручиваем отверткой, вытаскиваем якорь вместе с подшипниками и нашей гайкой. После этого якорь у нас в руках, открутить гайку не составит труда.

Разбираем мотор пневматическим пистолетом

В шиномонтажных станках с помощью пневматического пистолета откручивают большую часть заржавевших гаек на колесах. Благодаря высокой частоте слабых ударов откручивают все.

Пистолет для сжатого воздуха в нашем случае может очень помочь. Это требует самого пистолета и компрессора, которые несколько шумные и дорогие.

Существуют версии с батарейным питанием, в виде отвертки, эффективность их я не гарантирую.

Самое важное! Как этого не сделать, откручиваем гайку на моторе от пылесоса

Есть люди, которые блокируют ротор плоской отверткой, наклеивая мед ламелями. Кто-то хватает плоскогубцами сам коллектор, нанося на него бороздки, сокращая срок службы щеток.

Откручивать старайтесь аккуратно, ротор — это самое ценное в двигателе, в продаже отдельно он редко встречается, скорее всего будет в эксплуатации. Получите пару сломанных двигателей для практики, все это приходит с опытом. Надеюсь, советы вам помогут, откручиваем гайку на моторе пылесоса.

Будем благодарны, если поделитесь этой статьей:

Один источник

Не рекомендуем делать самостоятельно

Вы не сможете:

• перемотайте якорь самостоятельно,
• восстановить покрошенные или сломанные подшипники с помощью «чудо-смазки»,
• отремонтировать электронную «начинку» устройства.

«Мастерство» не поможет устранить неисправность и надолго продлить жизнь пылесосу: моторы вращаются с частотой около 50 тысяч оборотов в минуту. Воздержитесь от подобных переделок и вынесите прибор по центру.

Для вдохновения ознакомьтесь с парочкой поломок профессиональных пылесосов:

3 способа, как открутить гайку крепления ротора

Назовем их условно по технологии производительности труда:

1. разрез с разрезом;
2. фиксация петлей на тисках;
3. крепление тисков переходниками.

Каждый из этих методов имеет свои преимущества и недостатки, его можно применять в зависимости от наличия основного оборудования и инструментов.

Прорезь на валу

Немного истории

Эта технология крепления ротора использовалась на коллекторном двигателе любого пылесоса, произведенного в советское время. Для удобства ручной сборки и последующего ремонта на конце вала всегда на заводе делалась проточка под лезвие отвертки.

Его сила фиксировала положение вала ротора, а крутящий момент гаечного ключа фиксировал или ослаблял гайку. У меня до сих пор есть похожий двигатель, который использовался при постройке кустореза. Этот слот хорошо видно на фото ниже.

Современные технологии

В настоящее время производство широко использует промышленных роботов и автоматизирует все процессы. Кроме того, маркетинговая политика известных производителей направлена ​​на:

• длительный срок эксплуатации оборудования, изготовленного в пределах заявленного ресурса;
• проводить ремонт путем поквартальной замены вышедших из строя устройств без их разборки.

По этим причинам неисправный коллекторный двигатель производитель просто заменяет на новый, не разбирая его — это быстрее, проще и выгоднее. Что ж, наш домовладелец любит все поправлять руками по старинке.

Как сделать прорезь

Гайка крепления двигателя пылесоса и вал ротора изготовлены из простой стали. В них можно сделать надрез. Однако в нашем случае сделать это обычным способом, копаясь в кожухе вентиляторов, в котором они спрятаны, не представляется возможным. Поэтому потребуется использовать обычную бытовую электродрель и на ее конце циркулярную пилу соответствующего диаметра.

Затем надеваем ключ на гайку и отвертку на прорезь в коленвале. Осталось приложить усилие для создания противоположного крутящего момента и использовать его для разборки опоры.

Этой технологией не пользовался — небольшой дисковой пилы для резки металла под рукой не было. В своей работе я пробовал еще два метода.

А его реализацию можно посмотреть в видео Александра М «Как открутить гайку”.

Мертвая петля

Метод основан на удержании якоря от пластин коллектора с помощью дроссельной заслонки. Пришлось проверить два варианта откручивания гайки с помощью:

1. мягкая медная проволока:
2. пластиковая веревка.

Крепление проволокой

В принципе ПВХ изоляция монтажного провода плотно стягивает вал ротора по пластинам коллектора, сохраняя целостность их поверхности и позволяет удерживать его для откручивания гайки.

Я использовал медную проволоку диаметром 2,5 мм. Однако конструкция петли оказалась слабо затянутой и не обеспечивала петлю полностью. Работая гаечным ключом, я почувствовал, что вал вращается и не прилагает особого усилия.

Когда вытащил кабель из мотора, то увидел потертую изоляцию. С тех пор я не экспериментировал с этим методом. Однако предлагаю посмотреть эту технологию в видео HamRadio «Как открутить гайку на моторе”.

Крепление шнуром

Он взял кусок тонкой веревки и сложил его пополам на всю длину. В середине я пропустила мягкую нить, которая действует как иголка.

С его помощью оказалось удобно свернуть мягкий кабель в петлю и продеть вокруг пластин коллектора.

Завязал галстук вокруг окна корпуса.

Попытка открутить гайку таким способом у меня не сработала: конструкция кабеля оказалась слабой — просто сломалась от приложенных растягивающих усилий.

Если вы будете повторять этот метод, выберите более прочную веревку, веревку или пояс.

Зажим в тисках

Чтобы закрепить анкер таким образом, потребовалось сделать два деревянных переходника в виде прямоугольных блоков.

Их поперечное сечение должно входить в отверстие в корпусе для фиксации щетки, а длина должна доходить до пластин коллектора и немного выступать наружу. Лучше всего предварительно измерить эти расстояния штангенциркулем или линейкой.

Кроме того, сторона, прилегающая к ротору, должна быть обработана круглым сегментным напильником для идеального прилегания к коленчатому валу.

Читайте также: Как предупредить соседей, что у нас ремонт

С помощью этих переходников можно было зафиксировать ротор двигателя в тисках, прижав его со средней силой.

Осталось установить торцевой ключ на 12 мм и повернуть по часовой стрелке.

Гайка откручивается надежно. На его внутренней поверхности видна обработанная заводская полость.

[spoiler title=»Источники»]

• https://TechnoSova.ru/dlja-chistoty-i-porjadka/pylesos/razborka-motora-svoimi-rukami/
• https://PristavkaTV.ru/dlya-uborki/vcm-m30au-kak-razobrat.html
• https://otdelka-remont.ru/remont-dvigatel-pylesosa-samsunga-svoimi-rukami/
• https://3xru.ru/kak-razobrat-dvigatel-pylesosa-samsung-1600w/
• https://HouseDiz.ru/remont-dvigatelya-na-pylesos-samsung-i-3-sposoba-otkrutit-gajku-krepleniya-yakorya/
• https://septik27.ru/remont-pylesosov-samsung-svoimi-rukami-tipicnye-polomki-sposoby-ih-ustranenia/
• https://IsoProfTeh.ru/uborka/kak-razobrat-motor-pylesosa-samsung.html
• https://avtika.ru/shema-podklyucheniya-dvigatelya-pylesosa-samsung/
• https://yborka.online/tehnika/pylesos/proizvoditeli-p/samsung-p/kak-razobrat-dvigatel
• https://kremonty.ru/remont-elektrodvigatelya-pylesosa-samsung-svoimi-rukami/
• https://VashTehnik.ru/pylesosy/remont-pylesosa-svoimi-rukami.html
• https://stroy-podskazka.ru/pylesosy/brendy/samsung/remont/
• https://sovet-ingenera.com/tech/pylesosy/remont-pylesosov-samsung.html
• https://ExpertLand.ru/tehnika/pylesos/remont-dvigatelya

[/spoiler]
